通信接口：UART
工作频率：2.4GHz
通信距离：100m
产品尺寸：13*19mm 产品重量：1.1g±0.1g

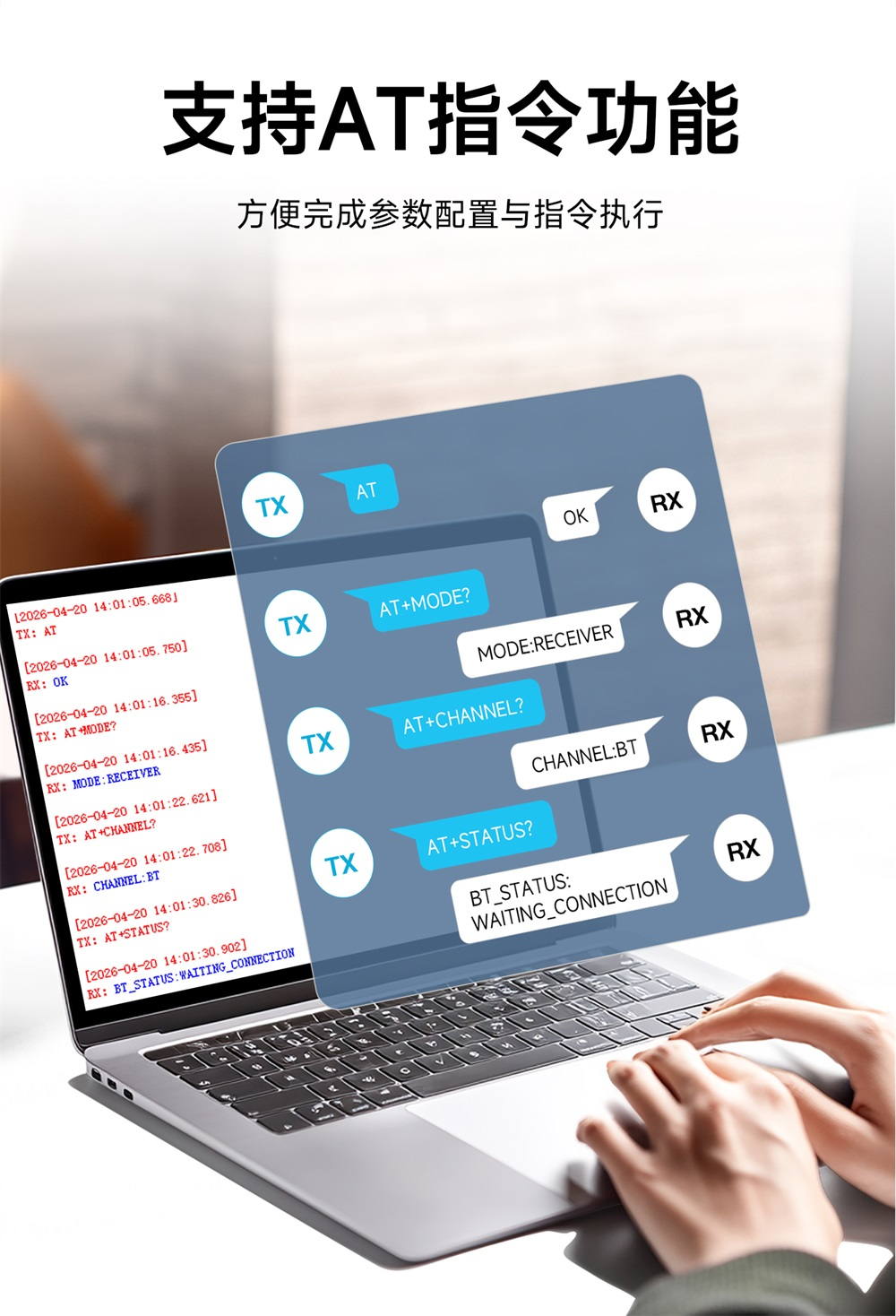

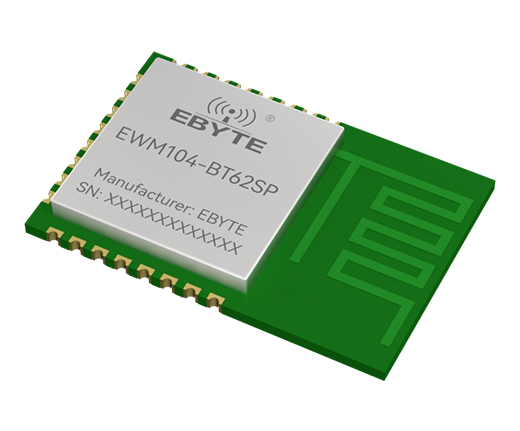

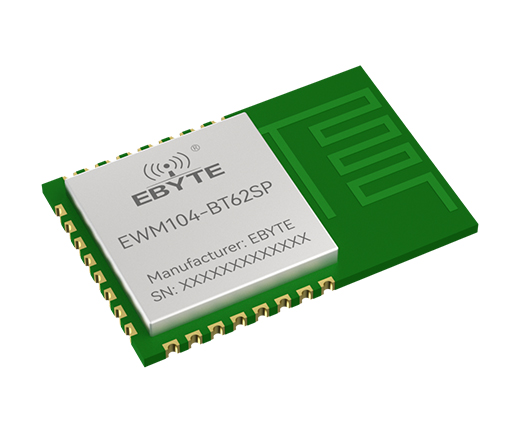

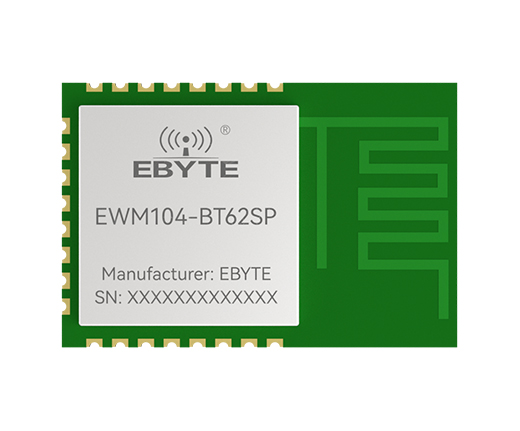

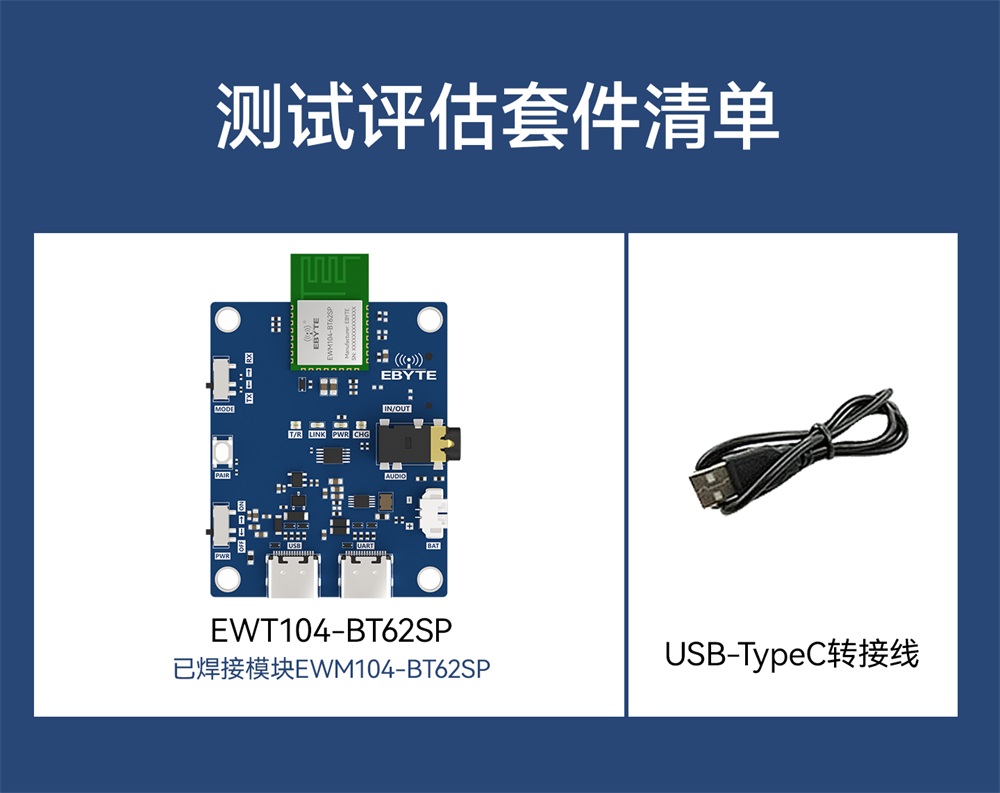

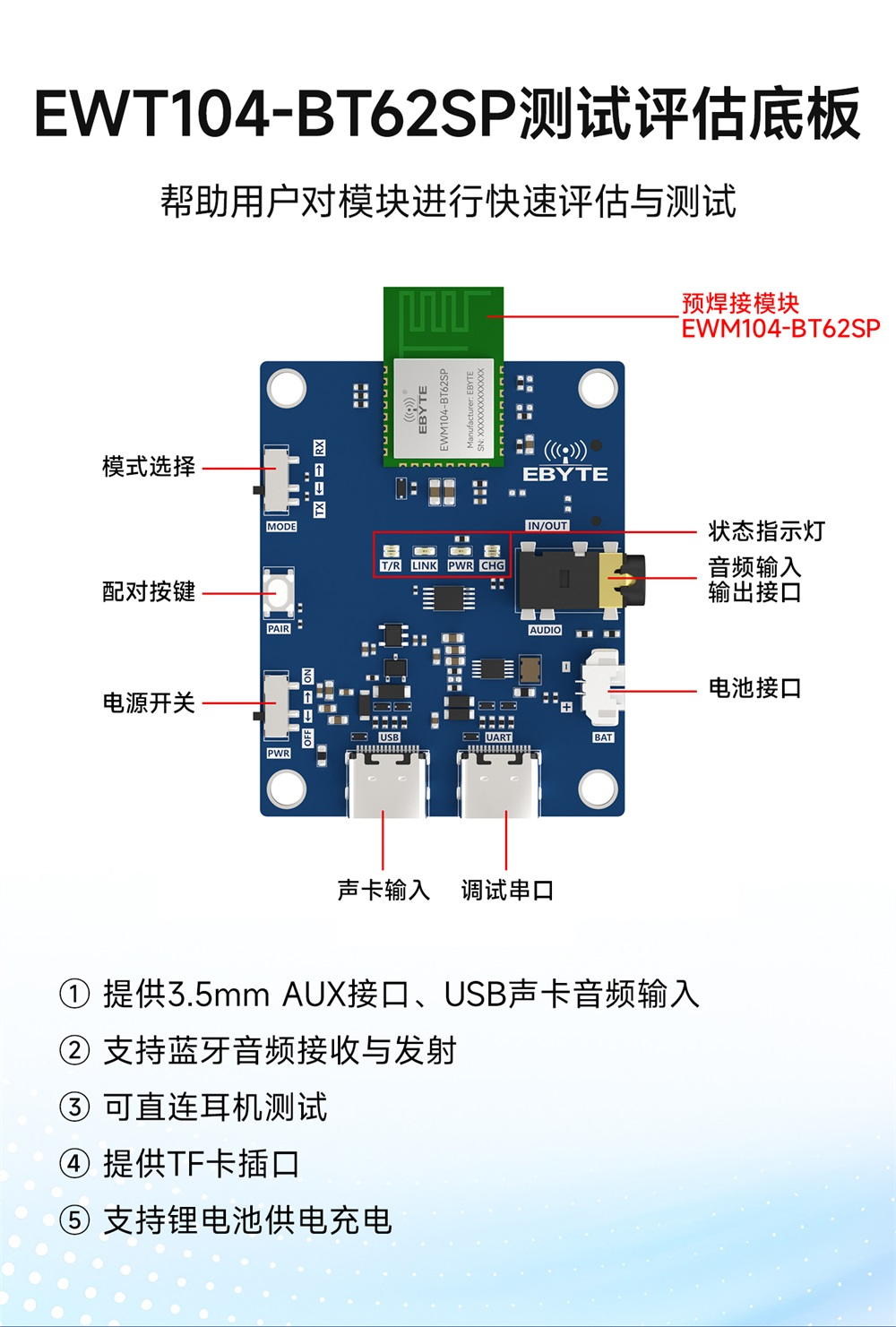

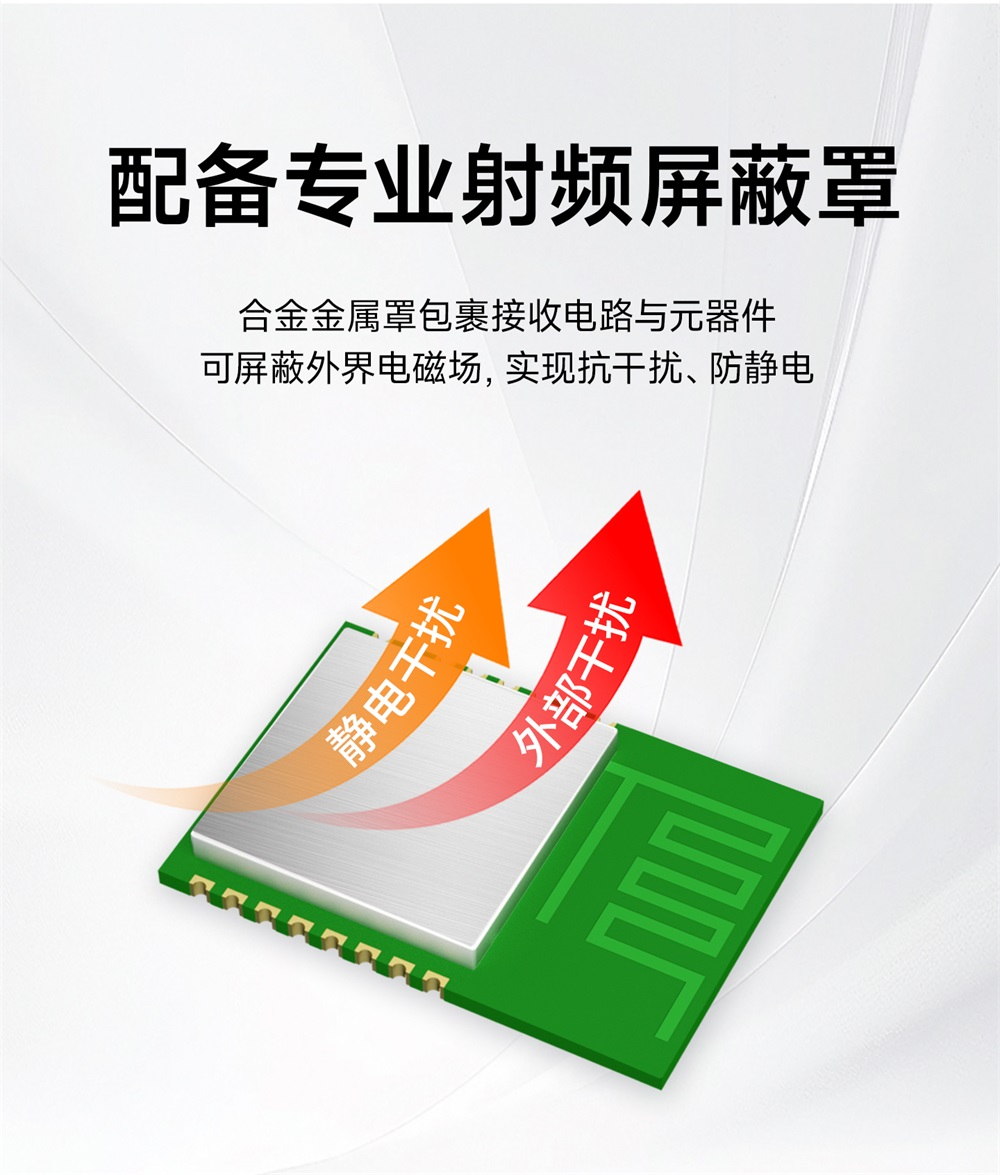

产品简介：EWM104-BT62SP模块是一款基于蓝牙V5.3协议的蓝牙音频模块，符合蓝牙V5.3 BR+EDR+BLE规范，集蓝牙立体声音频接收与发射于一体，提供USB声卡输入、SD卡输入、双声道模拟信号输入/输出接口，提供UART串口，用户可通过AT指令修改蓝牙名称、进行音频播放控制等操作。发射模式时，可与蓝牙耳机、蓝牙音箱连接并播发音频，接收模式时，可连接手机、电脑等蓝牙设备并收听音频；适用于蓝牙音频发射，音乐收听播放等场景。
| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| VBAT工作电压（V） | 3.4 | 5 | 5.5 | 低于3.4V会产生底噪 | |
| 工作温度（℃） | -20 | - | 70 | - | |
| 工作频段（MHz） | 2400 | - | 2480 | - | |
| 功耗 | 发射功耗（mA） | - | 44 | 音频播放时的平均功耗 | |
| 接收功耗（mA） | - | 18 | 音频播放时的平均功耗 | ||
| 发射功率（dBm） | - | - | 6 | - | |
| 接收灵敏度（dBm） | - | -90 | - | - | |
| 主要参数 | 描述 | 备注 |

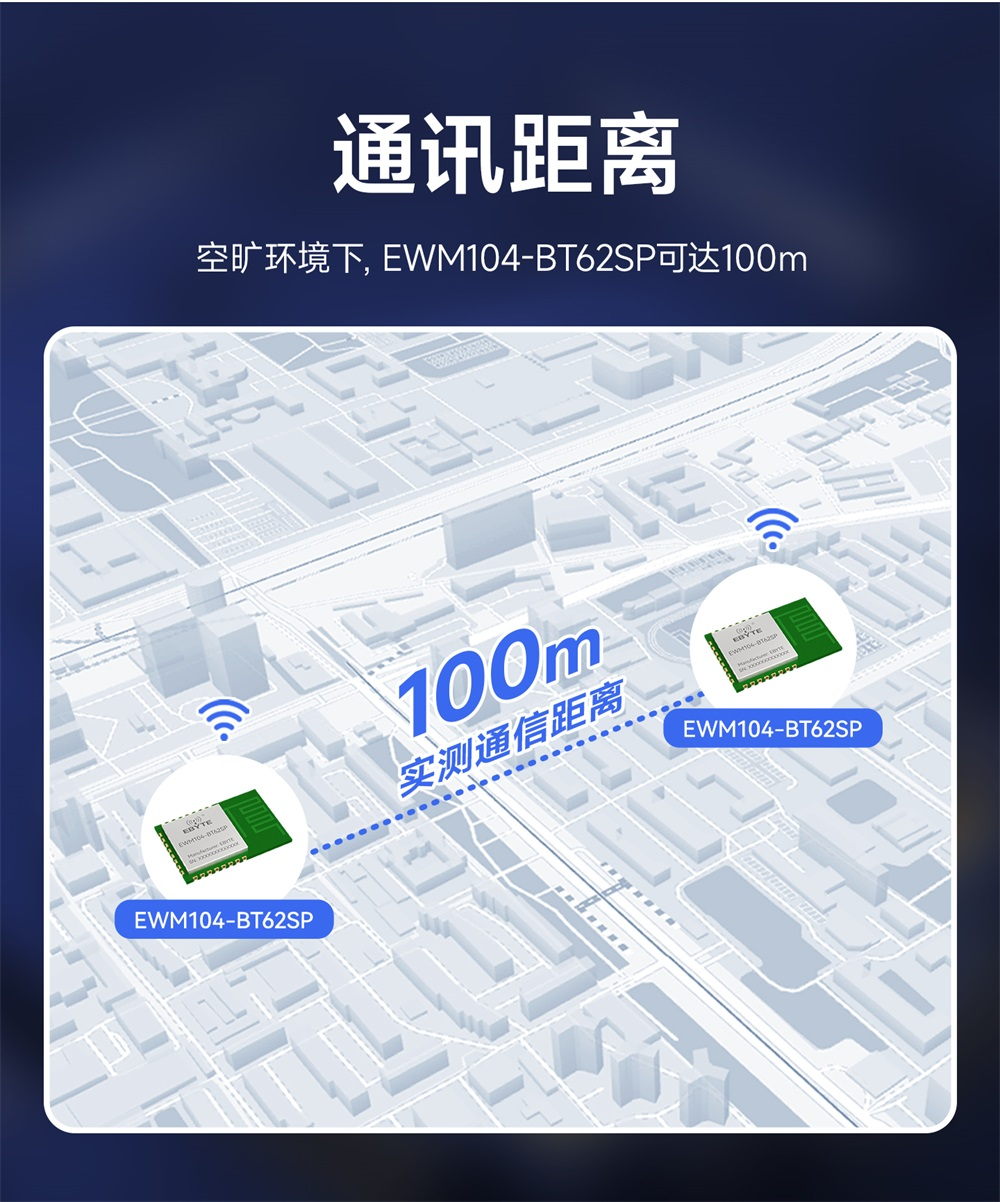

| 通信距离 | 100m | 发射功率6dBm，晴朗空旷环境，高度1.5米 |
| 蓝牙协议 | V5.3 | - |
| 通信接口 | UART串口 | - |
| 封装方式 | 贴片式 | - |
| 接口方式 | 1.27mm | 邮票孔 |

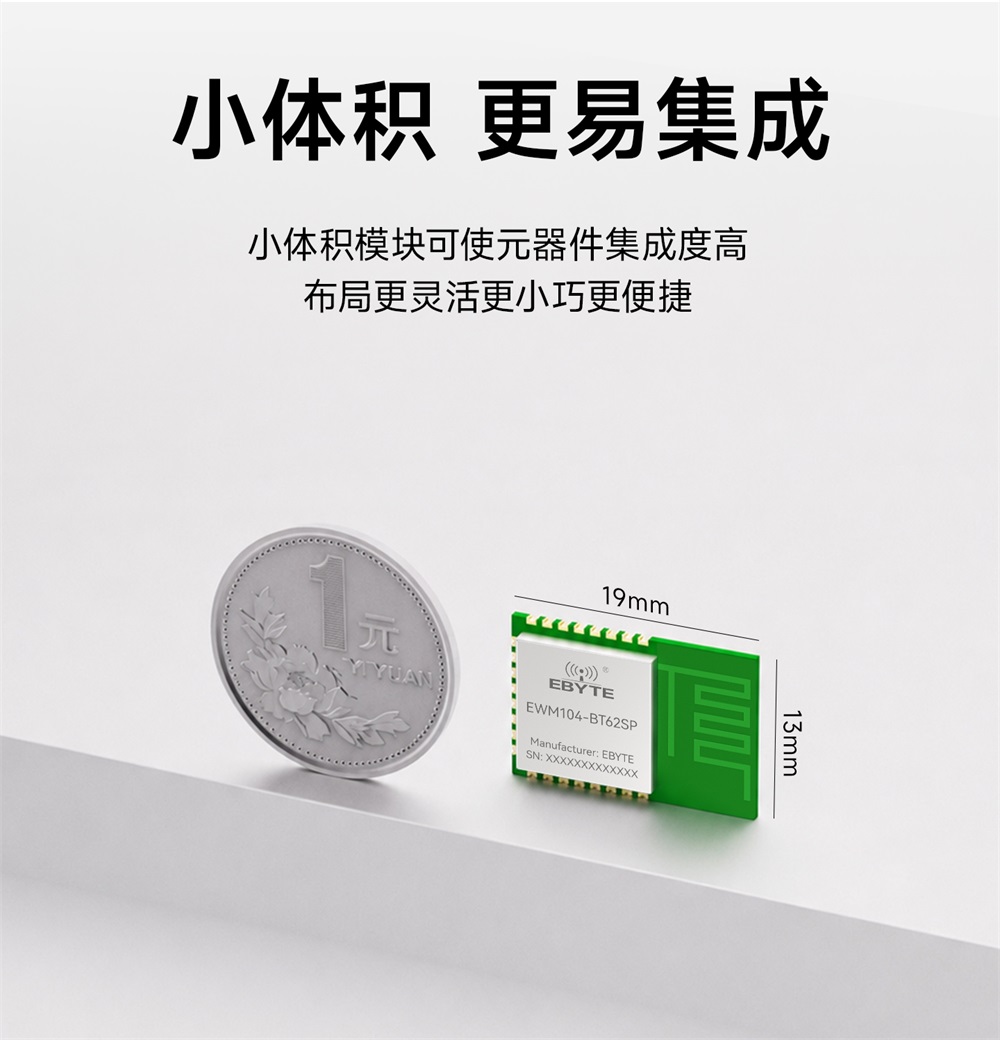

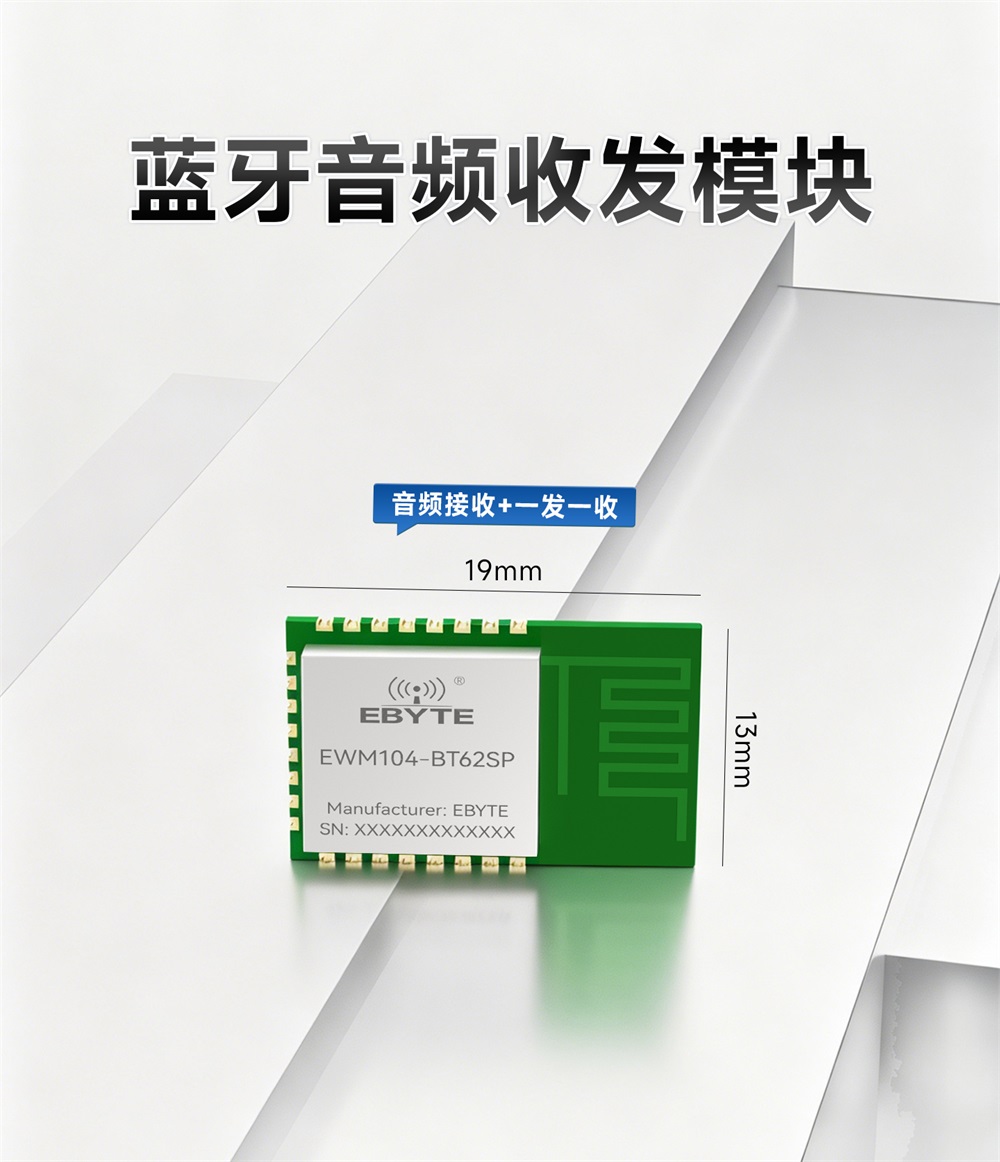

| 外形尺寸 | 13*19mm | PCB天线 |
| 产品重量 | 1.0g | ±0.1g |
| 天线接口 | PCB板载天线 |

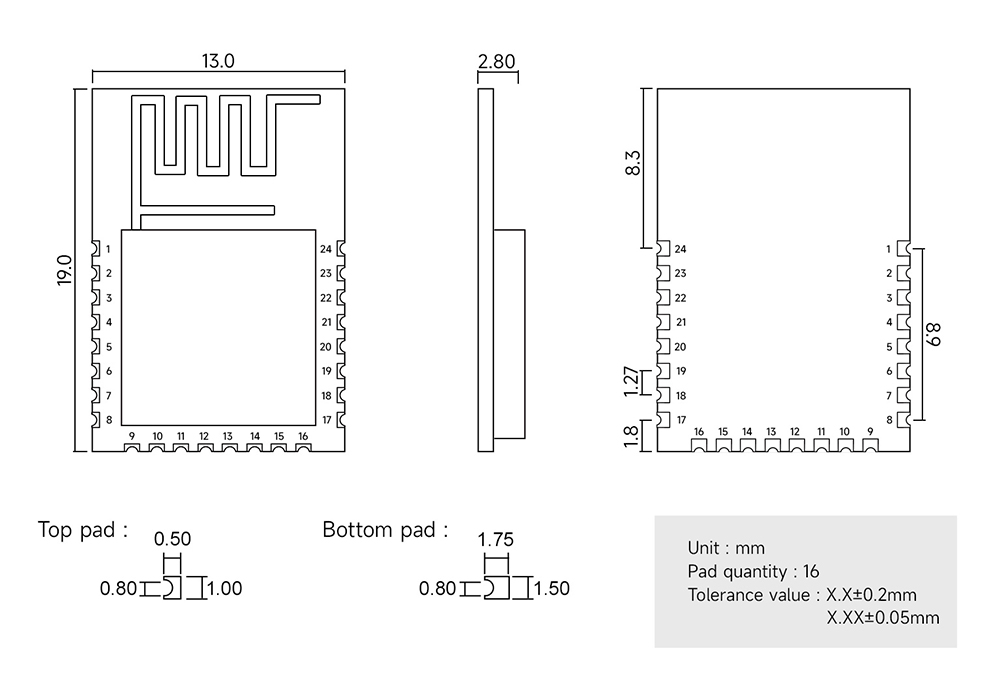

| 引脚序号 | 引脚定义 | 引脚方向 | 引脚功能 | 说明 |
| 1 | GND | - | 地 | 电源地 |
| 2 | MODE | I | 发射/接收模式选择 | 发射/接收模式选择引脚，默认浮空为接收模式，低电平时为发射 |
| 3 | LED1 | O | 发射指示灯GPIO | 用于接指示灯（发射模式下亮，接收模式下不亮）： |
蓝牙未连接/连接中时：均匀快闪(亮100ms灭100ms) | ||||
蓝牙连接成功时：每间隔5s快闪2次（灭5秒亮100ms灭100ms亮100ms） | ||||
| 4 | LED2 | O | 接收指示灯GPIO | 用于接指示灯（接收模式下亮，发射模式下不亮）： |
蓝牙未连接时：均匀快闪(亮100ms灭100ms) | ||||
蓝牙连接成功时：每间隔5s快闪2次（灭5秒亮100ms灭100ms亮100ms） | ||||
| 5 | LINK | O | 指示灯GPIO | 用于接指示灯实现如下逻辑：连接状态脚，蓝牙有连接输出3.3V，无连接输出0 V |
| 6 | PAIR | I | 按键GPIO | 配对按钮，默认浮空，低电平有效 |
短按断开连接并重新进行配对； | ||||
长按5秒可清除白名单所有设备 | ||||
| 7 | DM | - | USB | DM数据线接口（用于连接电脑USB 做声卡） |
| 8 | DP | - | USB | DP数据线接口（用于连接电脑USB 做声卡） |
| 9 | RXD2 | I | 串口 | 串口接收端（扩展功能脚，用于串口配置蓝牙相关信息） |
| 10 | TXD2 | O | 串口 | 串口发送端（扩展功能脚，用于串口配置蓝牙相关信息） |
| 11 | GND | - | 地 | 电源地 |
| 12 | LIN/OUT_R | I/O | 右声道输入/输出 | 音频信号右声道输入/输出双功能端口（配置成发射模式时输入音频信号，配置成接收模式时输出音频信号） |
| 13 | LIN/OUT_L | I/O | 左声道输入/输出 | 音频信号左声道输入/输出双功能端口（配置成发射模式时输入音频信号，配置成接收模式时输出音频信号） |
| 14 | AGND | 音频地 | 音频地 | |
| 15 | NC | - | 预留引脚 | 预留引脚，用户无需关心 |
| 16 | NC | - | 预留引脚 | 预留引脚，用户无需关心 |
| 17 | VBAT | 电源 | 供电引脚 | |
| 18 | GND | 地 | 电源地 | |
| 19 | NC | - | 预留引脚 | 预留引脚，用户无需关心 |
| 20 | SD_PWR | O | 外接SD卡 | 预留，SD 卡供电引脚， 3.3V |
| 21 | SD_CMD | I/O | 外接SD卡 | 预留，SD 卡命令 / 响应引脚 |
| 22 | SD_CLK | O | 外接SD卡 | 预留，SD 卡时钟引脚 |
| 23 | SD_DAT | I/O | 外接SD卡 | 预留，SD 卡数据引脚 |
| 24 | NC | - | 预留引脚 | 预留引脚，用户无需关心 |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

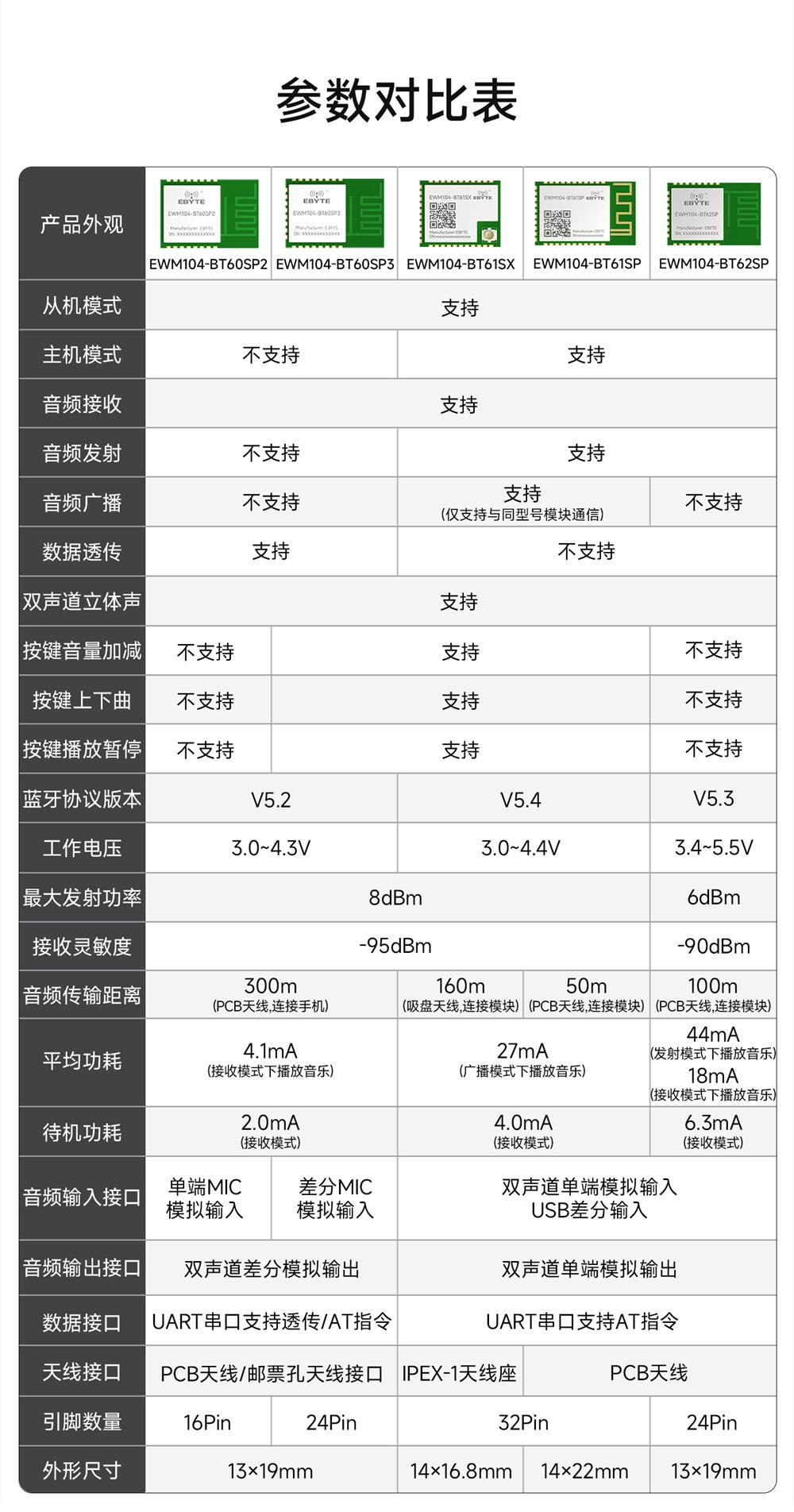

| 产品 型号 | 接口类型 | 芯片方案 | 工作频率 Hz | 发射功率 dBm | 通信距离 km | 通信协议 | 天线形式 | 产品尺寸 mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
