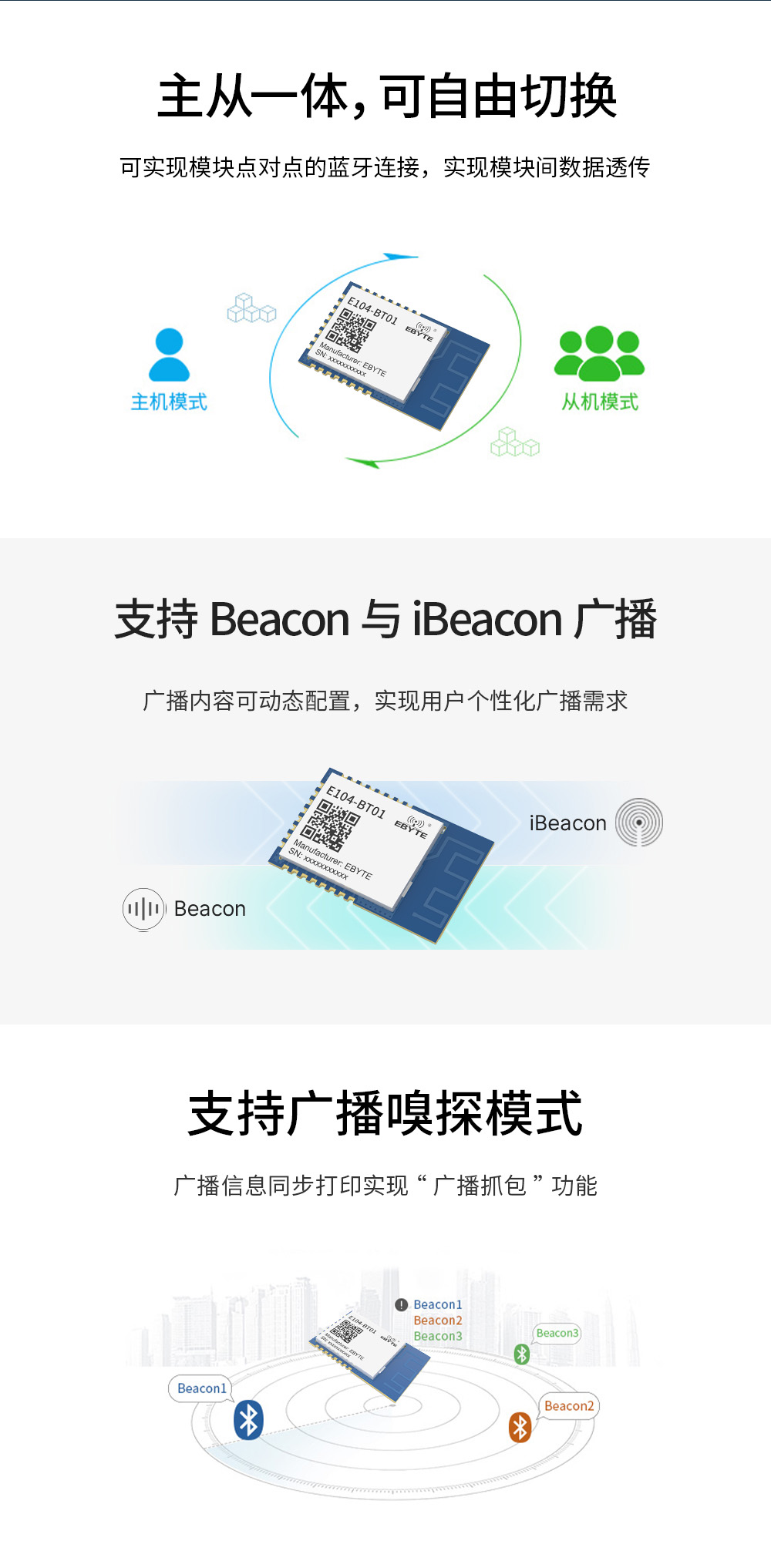

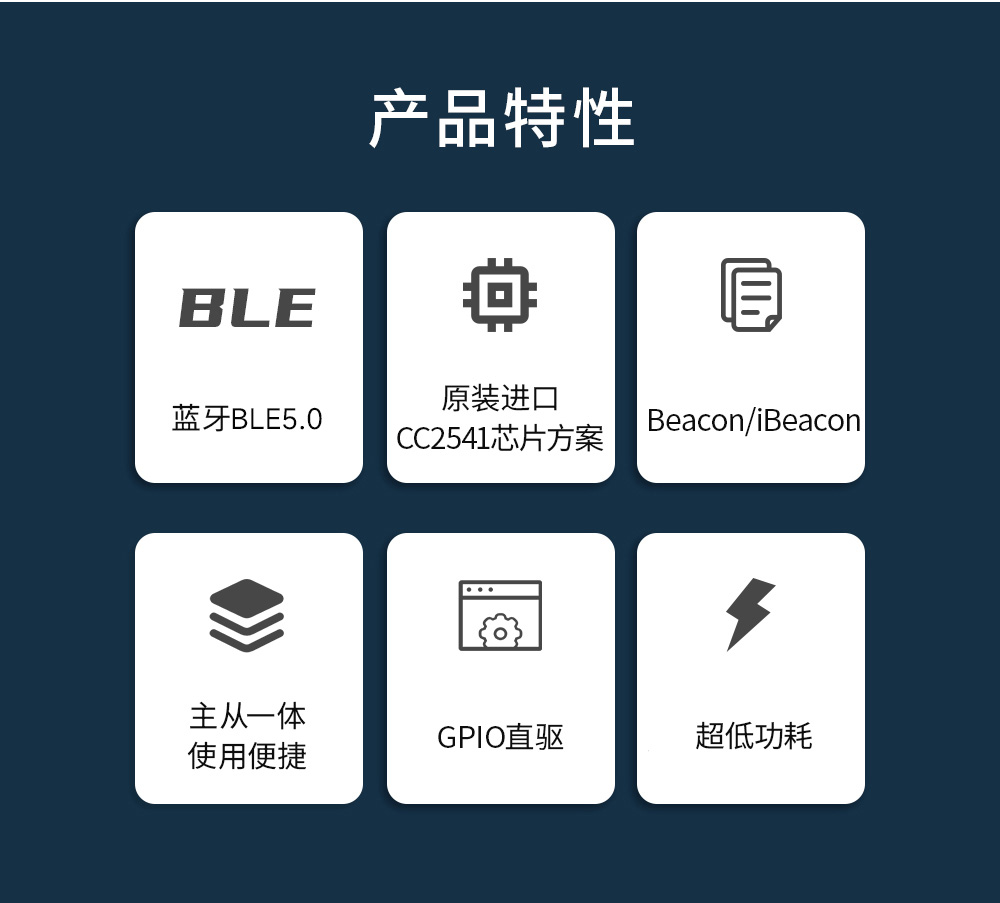

| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2379~2496 MHz | 出厂默认 2.4GHz |
| 发射功率 | 0 dBm | 最大功率（约1mW） |
| 接收灵敏度 | -94 dBm | 空速 1Mbps |
| 空中速率 | 250k~2Mbps | 出厂默认 1Mbps |
| 实测距离 | 50米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m |
| 硬件参数 | 参数值 | 备注 |

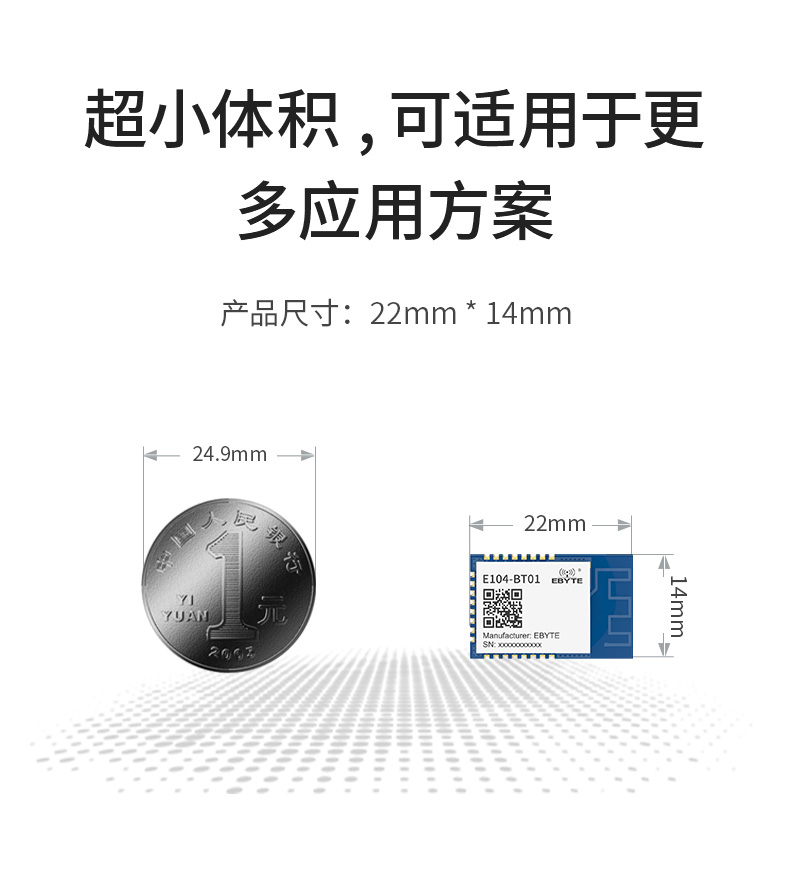

| 尺寸大小 | 14 * 22.3 mm | |
| 天线形式 | PCB | 50Ω特性阻抗 |
| 通信接口 | I/O | 单片机所有 IO 引出，详见芯片手册 |
| 封装方式 | 贴片 | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 2.5 | 3.3 | 3.6 | V | |
| 通信电平 | 2.5 | 3.3 | 3.6 | V | |
| 发射电流 | 13.2 | 14.3 | 15.7 | mA | 0dBm（1mW） |
| 接收电流 | 13.5 | 14.7 | 16.2 | mA | |
| 休眠电流 | 0.4 | 0.5 | 0.6 | μA | |
| 工作温度 | -40 | 20 | +85 | ℃ | |
| 工作湿度 | 10 | 60 | 90 | % | |
| 储存温度 | -40 | 20 | +125 | ℃ |

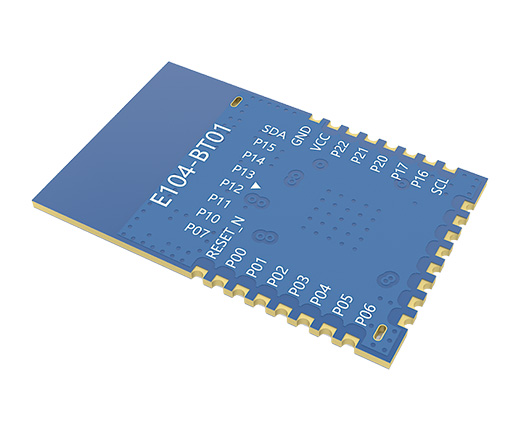

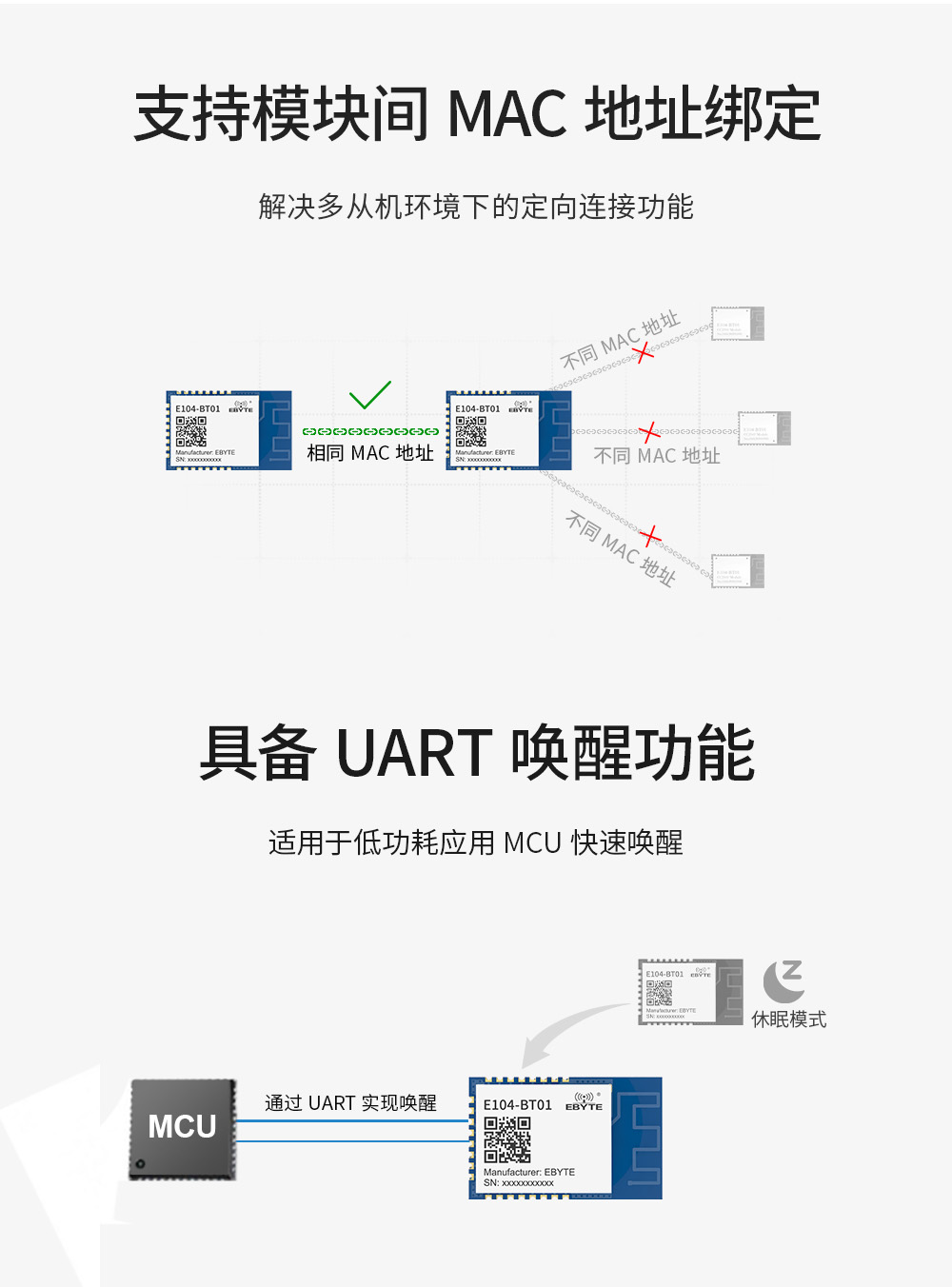

| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | GND | - | 地线，连接到电源参考地 |
| 2 | VCC | - | 供电电源，必须2.0~3.6V之间 |
| 3 | P2.2 | - | 无 |
| 4 | P2.1 | - | 无 |
| 5 | P2.0 | 输入 | 下降沿：配置模式；上升沿：透传模式 |
| 6 | P1.7 | - | 无 |
| 7 | P1.6 | - | 无 |
| 8 | SCL | 输入/输出 | I2C 时钟 |
| 9 | SDA | 输入/输出 | I2C 数据 |
| 10 | P1.5 | 输出 | 用于指示蓝牙连接状态，连接成功后引脚输出低电平，连接断开后输出高电平 |
| 11 | P1.4 | 输出 | 串口透传数据输出，数据发送前 data 引脚拉低，延迟 10ms 后串口输出第一个字节起始位，当串口最后一个字节输出结束后，DATA 引脚恢复“高电平” |
| 12 | P1.3 | - | 无 |
| 13 | P1.2 | 输入 | 唤醒：下降沿；睡眠：上升沿。（由于具有消抖功能，产生边沿后的 20MS 内请保持电平状态） |
| 14 | P1.1 | - | 无 |
| 15 | P1.0 | - | 无 |

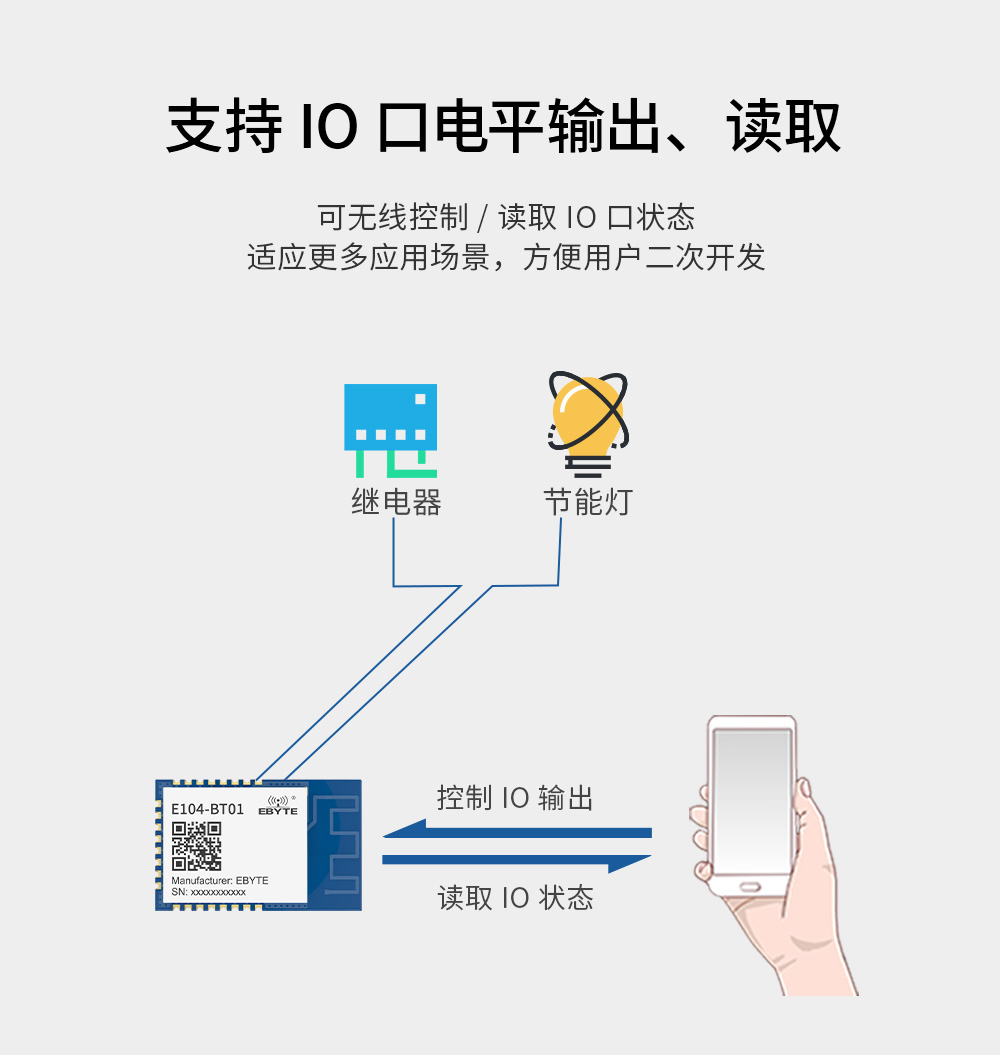

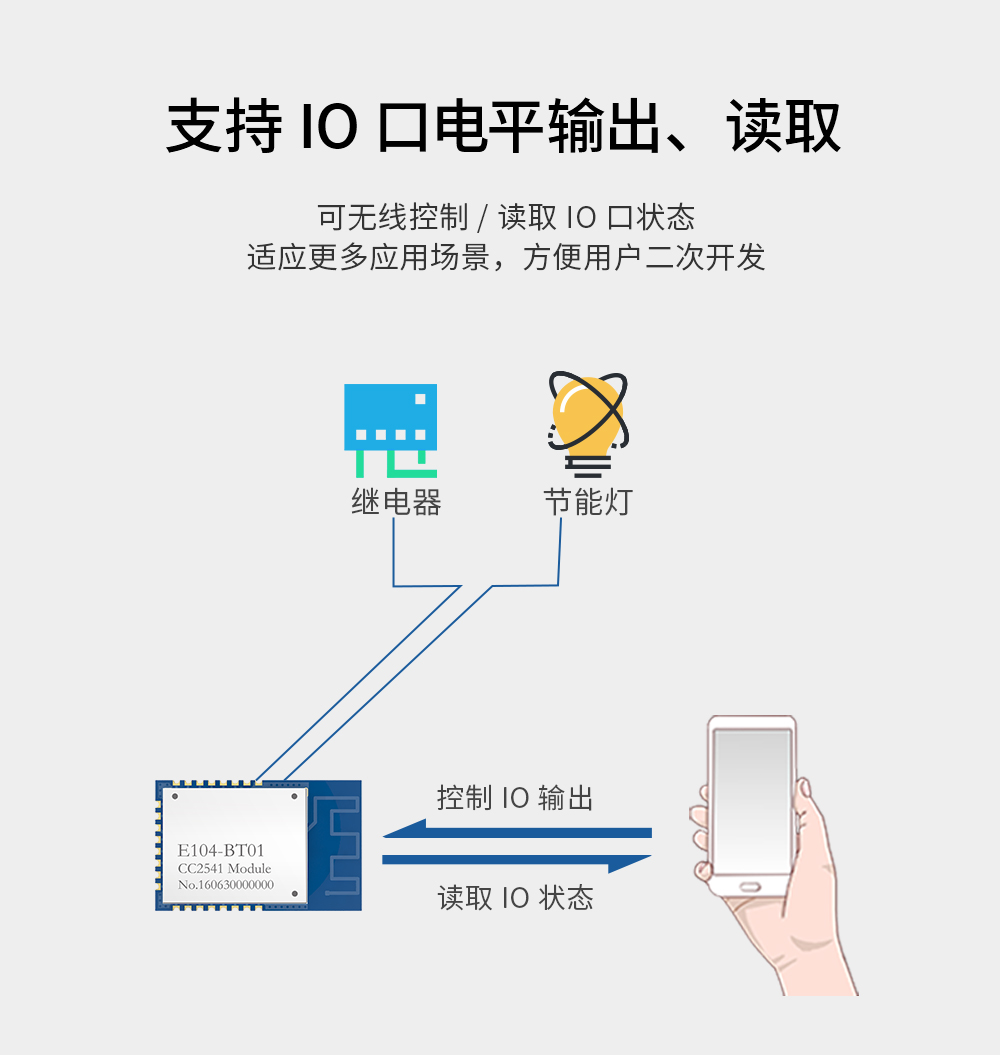

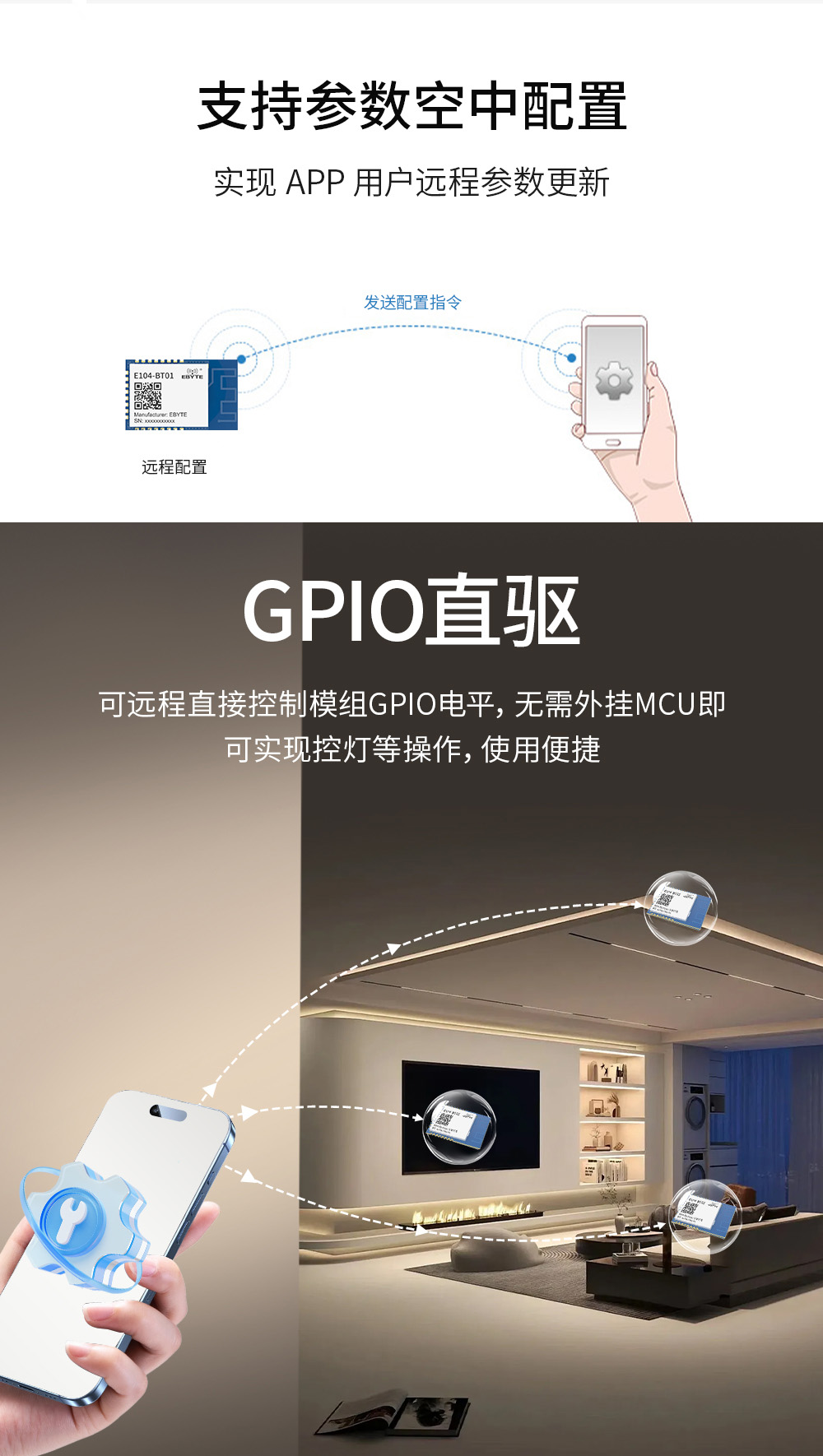

| 16 | P0.7 | 输出 | 可通过 AT 指令控制该引脚的输出状态（详见其后 AT 指令介绍） |
| 17 | P0.6 | 输出 | 可通过 AT 指令控制该引脚的输出状态（详见其后 AT 指令介绍） |
| 18 | P0.5 | 输入 | 输入下降沿断开当前连接状态 |
| 19 | P0.4 | - | 无 |
| 20 | P0.3 | 输出 | 模块对外输出串口数据 |
| 21 | P0.2 | 输入 | 模块接收外部串口数据 |
| 22 | P0.1 | 输入 | 可通过 AT 指令读取该引脚的输入状态（详见其后 AT 指令介绍） |
| 23 | P0.0 | 输入 | 可通过 AT 指令读取该引脚的输入状态（详见其后 AT 指令介绍） |
| 24 | RESET_N | 输入 | 输入低电平模块进入硬件复位状态，输入高电平模块回复正常工作状态，该功能用于紧急情况下复位操作。 |
| 在线购买 |
| 【天猫旗舰店】：https://detail.tmall.com/ |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝店】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：模块使用过程中严重发烫，然后就不能使用？ |
| 答：请确定供电多少伏？天线是否匹配？以上均无问题请联系客服。 |
| ★ 问：1.是否支持一主多从；2.通过串口向模块传输数据发送，那么一次传输的数据长度有没有要求，如果没有要求的话，那每个数据包的发送间隔有要求吗？3.当蓝牙模块处于透传模式下，在波特率为19200的情况下，通过串口向蓝牙模块发送数据，两个蓝牙模块之间进行通信，在什么情况下会出现丢包？ |
| 答：BT02不支持一主多从，E74可以 BT02从机向主机发送，串口波特率19200及以下可以支持连传，这时用户可以任意时候发送任意包长数据。主机向从机发送，单次最好不超过20字节。 |
| ★ 问：蓝牙模块作为主机扫描的时候，能否把扫描到的其他设备的广播数据通过串口读到？ |
| 答：没有这功能。 |
| ★ 问：E104-BT021、BT02作为从机，开启广播，手机蓝牙主动去连接，查是，过一段就，就是连不上 2、作为主机返回,看不出哪里问题了，FCF2E6ED7D7C为6字节手机蓝牙MAC。 |
| 答：1、请注意看看bond指令的说明，mac地址使用16进制发送；2、连接不上的问题，请确保手机蓝牙工作正常，可以尝试关闭手机蓝牙开关再打开。 |
| ★ 问：手册上说明是配字主从可以实现一对一，请问能否一对多或者多对一？ |
| 答：不能，只能一对一。 |
| ★ 问：模块和电脑连接，是否还需要其他的配置，还是直接就可以连接？ |
| 答：只要电脑支持4.0的，需要软件支持，可以连接。 |
| ★ 问：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手册上说明了哦，必须大于2.35V才能正常工作。 |
| ★ 问：该模块支持苹果系统吗，苹果的手机应该下载什么测试软件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 问：功耗最低是多少？ |
| 答：1.6uA |
| ★ 问：视距测试多少km? |
| 答：实测可视距离为80米 |
| ★ 问：电脑本身带有蓝牙的，需要购买蓝牙芯片安装到硬件设备上去，然后通过电脑和手机的蓝牙去拦截蓝牙芯片，用E74可不可以实现这个功能？ |
| 答：E74系列产品是通过串口收发的,用我们的E74产品可以实现上述问题 |
| ★ 问：E74-2G4M02S支持手机配对使用吗? |
| 答：支持！请使用安卓手机（系统版本4.3以上）或者苹果IPHONE 4s 以上手机或具备BLE功能的Ipad，均可以与模块建立蓝牙连接，连接中没有密码配对过程。 |
| 产品 型号 | 接口类型 | 芯片方案 | 工作频率 Hz | 发射功率 dBm | 通信距离 km | 通信协议 | 天线形式 | 产品尺寸 mm | 功能特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E104-BT5032B | UART | nRF52832 | 2.4G | 20 | 0.5 | BLE 5.0 | 陶瓷天线 | 11.6*20 | 低功耗，透明传输，主从一体 | ||
| E104-BT09 | UART | TLSR8208BER | 2.4G | 11.5 | 0.15 | BLE 5.0 | 贴片式 | 13*19 | 低功耗，从机模块 | ||
| E104-BT08 | UART | - | 2.4G | 8 | 0.06 | BLE 5.1 | 贴片式 | 10*10 | 低功耗，主从一体 | ||
| E104-BT07 | UART | - | 2.4G | 8 | 0.13 | BLE 5.1 | 贴片式 | 21.9*14.6 | 低功耗，主从一体 | ||
| E104-BT53C3 | UART | EFR32BG22 | 2.4G | 6 | 0.17 | BLE 5.2 | PCB | 23*16 | 车规级耐高温、串口转BLE蓝牙模块 | ||
| E104-BT55SP | UART | CC2340R5 | 2.4G | 8 | 0.17 | BLE 5.3 | 板载PCB天线 | 10*14.5 | 低功耗，小体积 | ||
| E104-BT52X | UART | DA14531 | 2.4G | 0 | 0.13 | BLE 5.0 | 板载天线 | 10*10 | 低功耗，小体积，高性价比 | ||
| E104-BT11N-IPX | UART | EFR32MG21 | 2.4G | 20 | 0.2(PCB天线) 0.3(IPX天线) | BLE Mesh | PCB/IPX | 19*13(PCB版本) 16*13(IPX版本) | SigMesh自组网 | ||
| E104-BT11G-IPX | UART | EFR32MG21 | 2.4G | 20 | 0.2(PCB天线) 0.3(IPX天线) | BLE Mesh | PCB/IPX | 19*13(PCB版本) 16*13(IPX版本) | SigMesh自组网 | ||
| E104-BT11N-PCB | UART | EFR32MG21 | 2.4G | 20 | 0.2(PCB天线) 0.3(IPX天线) | BLE Mesh | PCB/IPX | 19*13(PCB版本) 16*13(IPX版本) | SigMesh自组网 | ||
| E104-BT11G-PCB | UART | EFR32MG21 | 2.4G | 20 | 0.2(PCB天线) 0.3(IPX天线) | BLE Mesh | PCB/IPX | 19*13(PCB版本) 16*13(IPX版本) | SigMesh自组网 | ||
| E104-BT5032U | USB | nRF52832 | 2.4G | 3 | 0.08 | BLE 4.2/BLE 5.0 | PCB | 59 * 18 | 蓝牙SoC方案，USB接口 | ||
| E104-BT53A3 | UART | EFR32BG22C224F512GM32 | 2.4G | 6 | 0.12 | BLE 5.2 | PCB | 13*19 | 低功耗，透明传输 | ||
| E104-BT12NSP-TB | USB | - | - | - | - | - | - | 46.5*26 | E104-BT12NSP模块测试板 | ||
| E104-BT12LSP-TB | USB | - | - | - | - | - | - | 46.5*26 | E104-BT12LSP模块测试板 | ||
| E104-BT12USP-TB | UART | TLSR8253F512 | 2.4G | 10 | 0.06 | - | PCB | 19*13 | SigMesh自组网 | ||
| E104-BT12LSP | UART | TLSR8253F512 | 2.4G | 10 | 0.06 | - | PCB | 19*13 | SigMesh自组网 | ||
| E104-BT12NSP | UART | TLSR8253F512 | 2.4G | 10 | 0.06 | - | PCB | 19*13 | SigMesh自组网 | ||
| E104-BT5040UA | USB | nRF52840 | 2.4G | 8 | 0.25 | BLE 4.2/BLE 5.0 | PCB | 59 * 18 | 蓝牙SoC方案，USB接口 | ||
| E104-BT5005A | UART | nRF52805 | 2.4G | 4 | 0.07 | BLE 5.0 | 陶瓷天线 | 9*9 | 超小体积封装，透明传输 | ||
| E104-BT5011A | UART | nRF52811 | 2.4G | 4 | 0.07 | BLE 5.1 | 陶瓷天线 | 11.5*16 | Long Range特性，透明传输 | ||
| E104-BT51A | UART | CC2640R2L | 2.4G | 5.5 | 0.05 | BLE 5.0 | 陶瓷天线 | 16*11.5 | 低功耗，透明传输 | ||
| E104-BT5040U | USB | nRF52840 | 2.4G | 8 | 0.25 | BLE 4.2/BLE 5.0 | PCB | 59 * 18 | 蓝牙SoC方案，USB接口 | ||
| E104-BT52 | UART | DA14531 | 2.4G | 0 | 0.09 | BLE 5.0 | 板载天线 | 14.5*10 | 低功耗，小体积，高性价比 | ||
| E104-BT53A1 | UART | EFR32 | 2.4G | 6 | 0.12 | BLE 5.2 | PCB | 13*19 | 低功耗，透明传输 | ||
| E104-BT11 | UART | EFR32MG21 | 2.4G | 20 | 0.2(PCB天线) 0.3(IPX天线) | BLE Mesh | PCB/IPX | 19*13(PCB版本) 16*13(IPX版本) | SigMesh自组网 | ||
| E104-BT30 | 1.1mm（详见尺寸图及 PCB 封装库） | CSRA64215 | 2.4G | 9 | 0.05 | V4.2+EDR | PCB | 25 *16 | 音频蓝牙传输、高性价比 | ||
| E104-BT40 | UART | - | 2.4G | 3 | 0.03 | V4.2+V3.0 SPP | PCB | 21*13 | 低功耗，串口转双模蓝牙从机 | ||
| E104-BT51 | UART | CC2640R2F | 2.4G | 5 | 0.75 | BLE 5.0 | PCB/IPX | 17.5*28.7 | 低功耗，透明传输 | ||
| E104-BT5032A | UART | nRF52832 | 2.4G | 4 | 0.06 | BLE 5.0 | 陶瓷天线 | 11.6 * 16 | 低功耗，透明传输 | ||
| E104-BT5010A | UART | nRF52810 | 2.4G | 4 | 0.055 | BLE 5.0 | 陶瓷天线 | 11.5*16 | 低功耗，透明传输 | ||
| E104-BT54S | UART | BLUENRG355MC | 2.4G | 8 | 0.3 | BLE 5.1 | IPEX，板载PCB天线 | 28*16*2.7 | STM意法半导体全新SoC蓝牙模块 | ||
| E104-BT05 | UART | TLSR8266 | 2.4G | 8 | 0.07 | BLE 4.2 | PCB | 10 * 14.5 | 低功耗，透明传输 | ||
| E104-2G4U04A | USB | CC2540 | 2.4G | 4 | 0.06 | BLE 4.0 | PCB | 59 * 18 | 蓝牙SoC方案，USB接口 | ||
| E104-BT02 | UART | DA14580 | 2.4G | 0 | 0.1 | BLE 4.2 | PCB | 14 * 22 | 透明连传，业界最低功耗 | ||

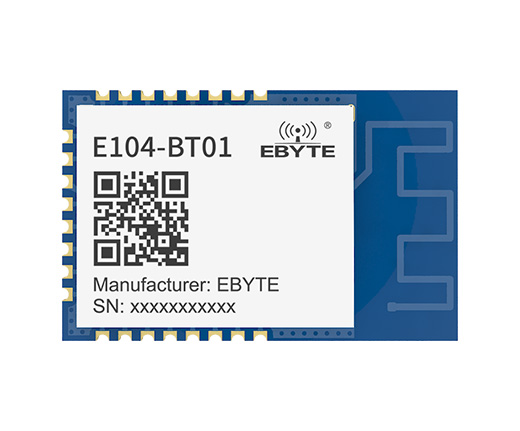

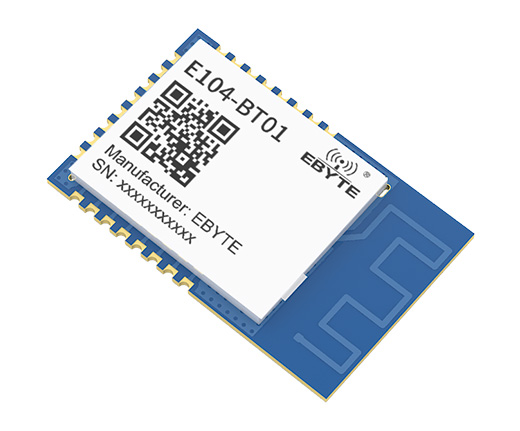

| E104-BT01 | I/O | CC2541 | 2.4G | 0 | 0.05 | BLE 4.0 | PCB | 14 * 22 | 超低功耗，高性价比 |
