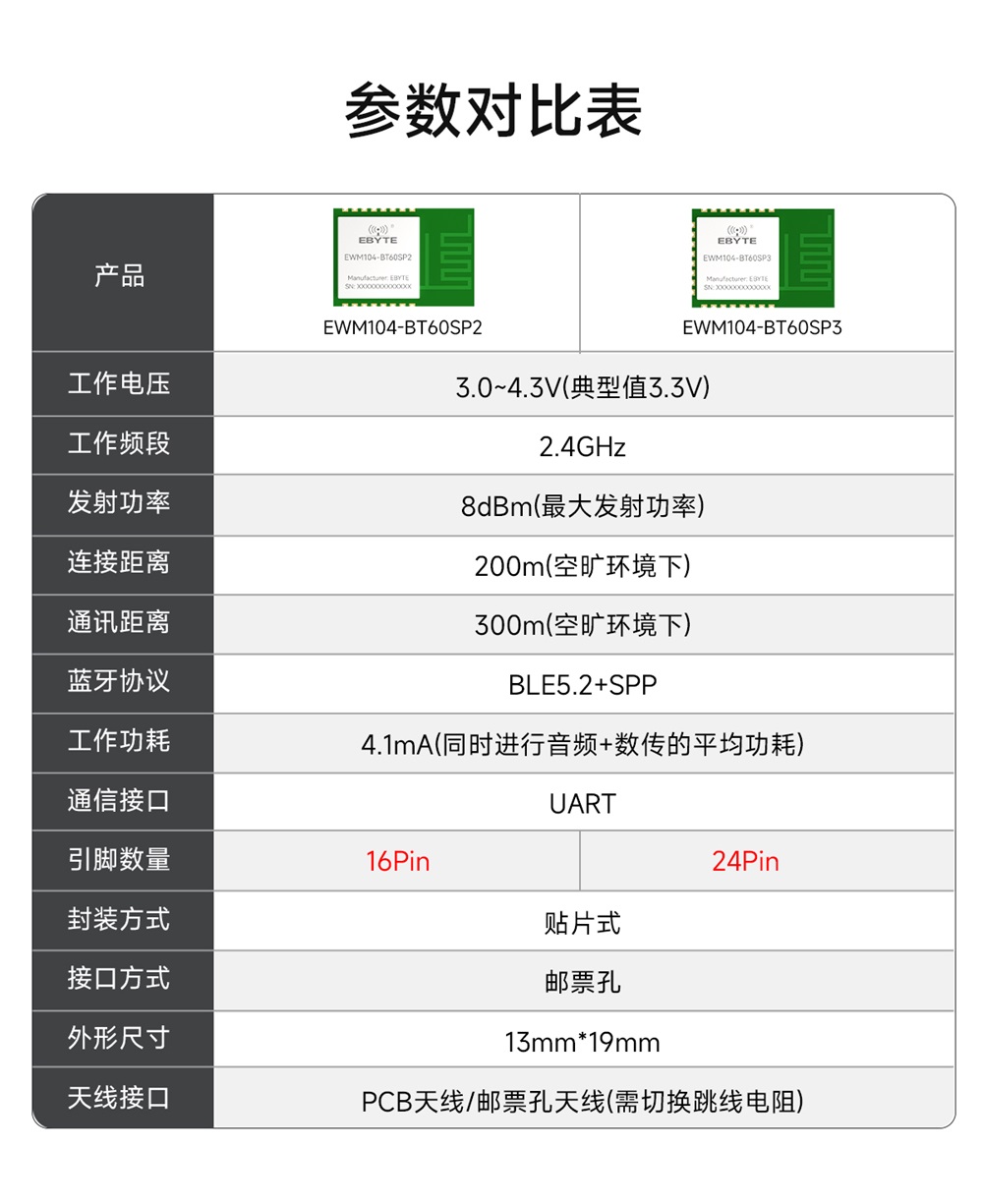

| 参数名称 | 参数值 | 备注 |
| 工作频段 | 2.4GHz | - |
| 通信接口 | UART串口 | 支持AT指令 |
| 串口配置 | 115200bps 8N1 | - |
| 发射功率 | 8dBm @MAX | 支持配置 |
| 接收灵敏度 | -95dBm | - |
| 连接距离 | 200m | - |
| 传输距离 | 300m | - |
| 工作电压（V） | 3.0~4.3 | 典型值3.3V,超限有烧毁风险 |
| 工作温度（℃） | -40~+85 | 工业级设计 |
| 工作湿度（%） | 10~90 | 晴朗空旷环境，最大发射功率下 |

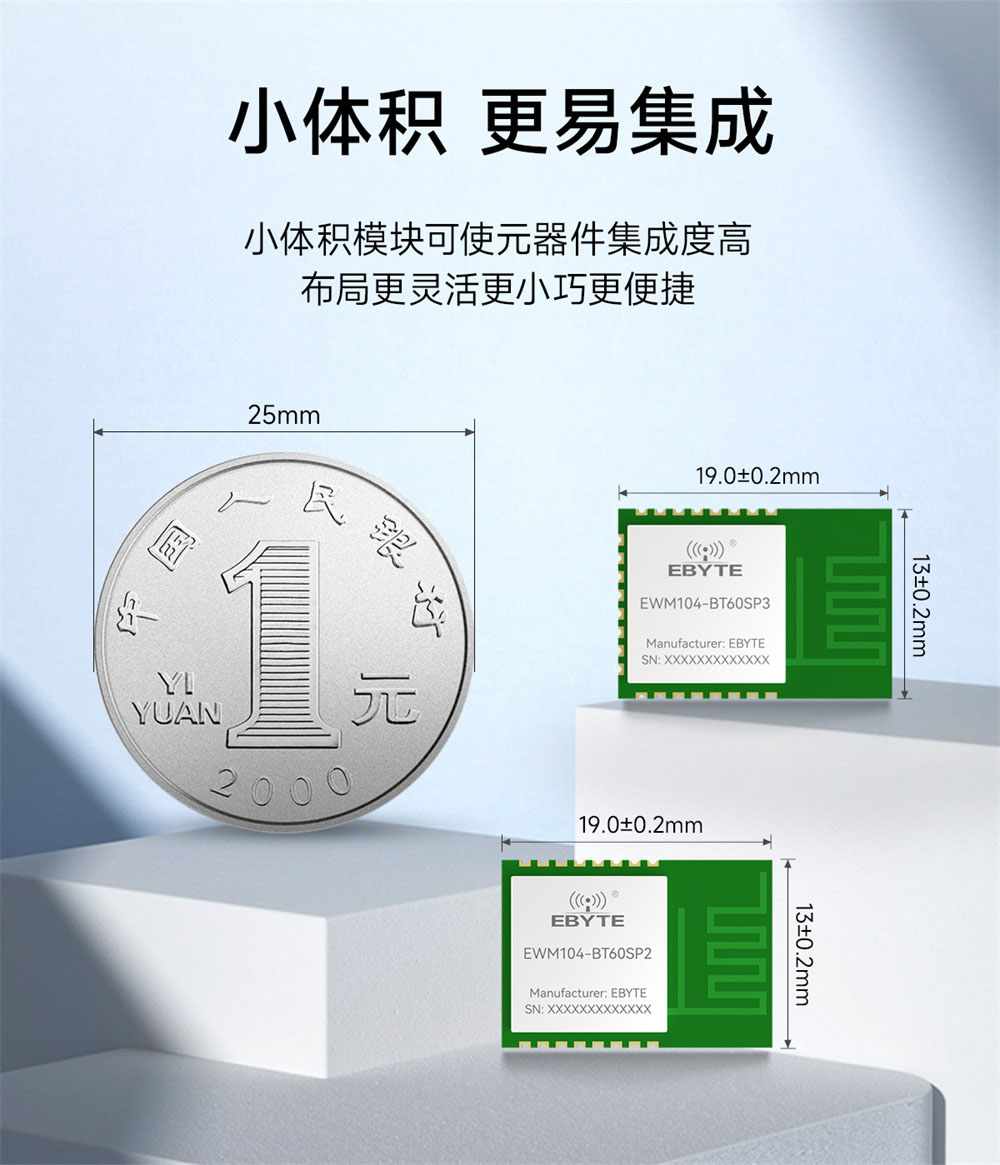

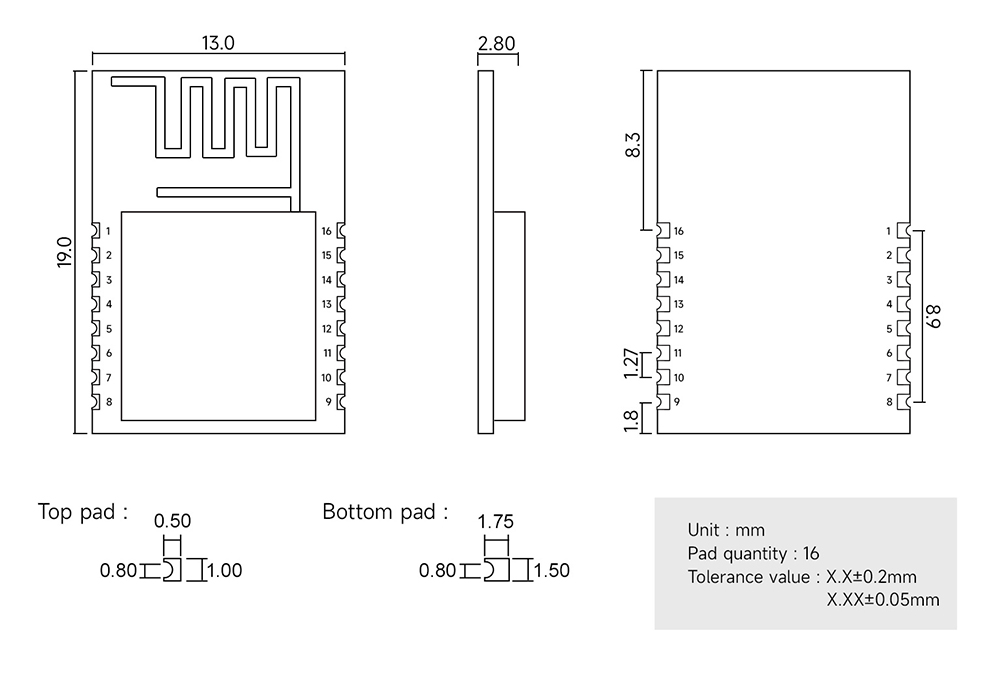

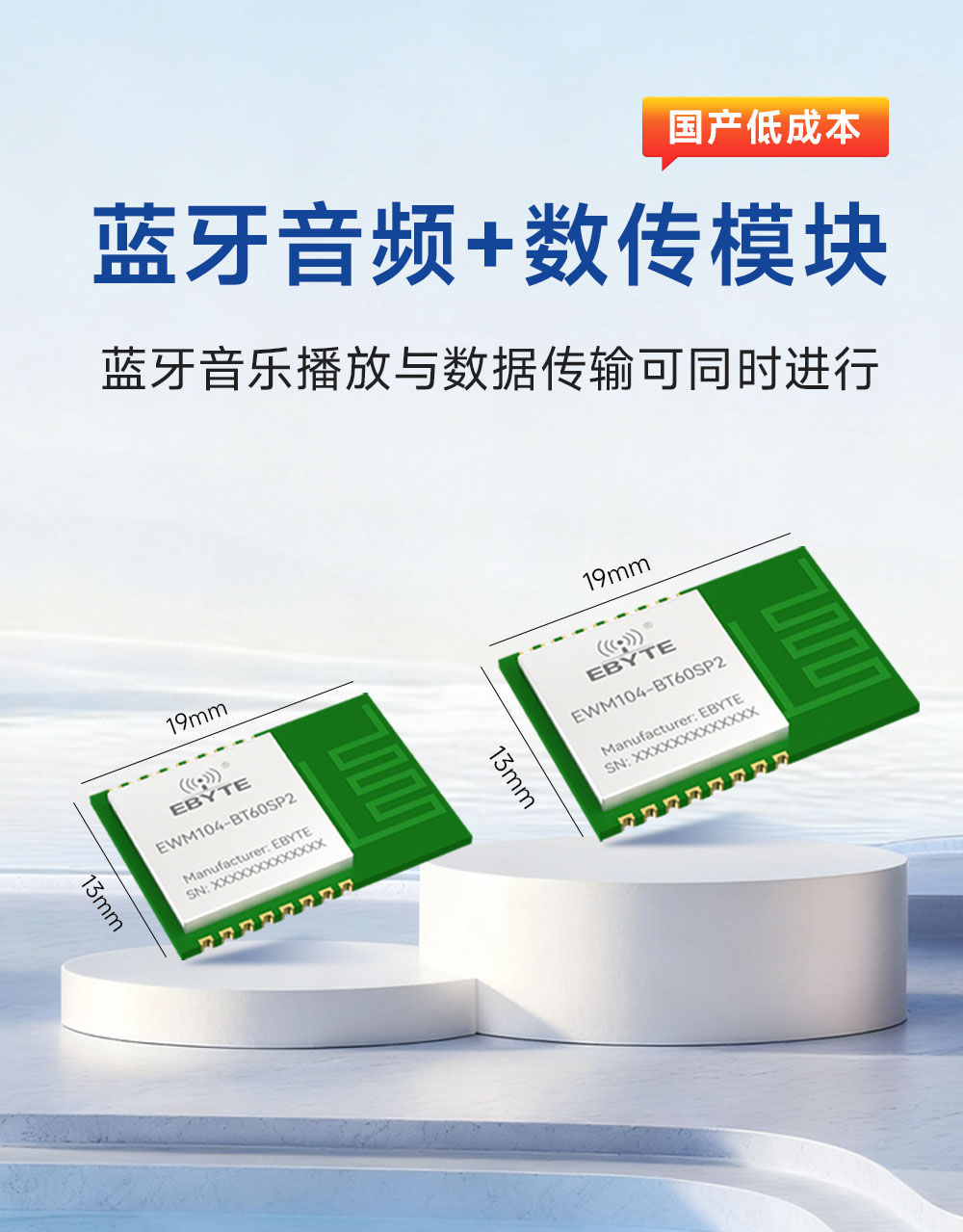

| 外形尺寸 | 13 * 19 mm | 晴朗空旷环境，最大发射功率下 |
| 天线接口 | 邮票孔/PCB天线 | 邮票孔需更改跳线电阻/等效阻抗约50Ω |
| 封装方式 | 贴片式 | - |
| 接口方式 | 邮票孔 | 间距1.27mm |
| 平均功耗 | 参数值 |
| 待机 | 1.8 |
| BLE连接（mA） | 1.5 |
| SPP连接（mA） | 2.6 |
| BR/EDR连接（mA） | 2.6 |
| BR/EDR播放音乐（mA） | 4.1 |
| BLE数据透传（mA） | 1.5 |
| SPP数据透传（mA） | 2.8 |
| BLE数据透传+BR/EDR播放音乐（mA） | 4.1 |

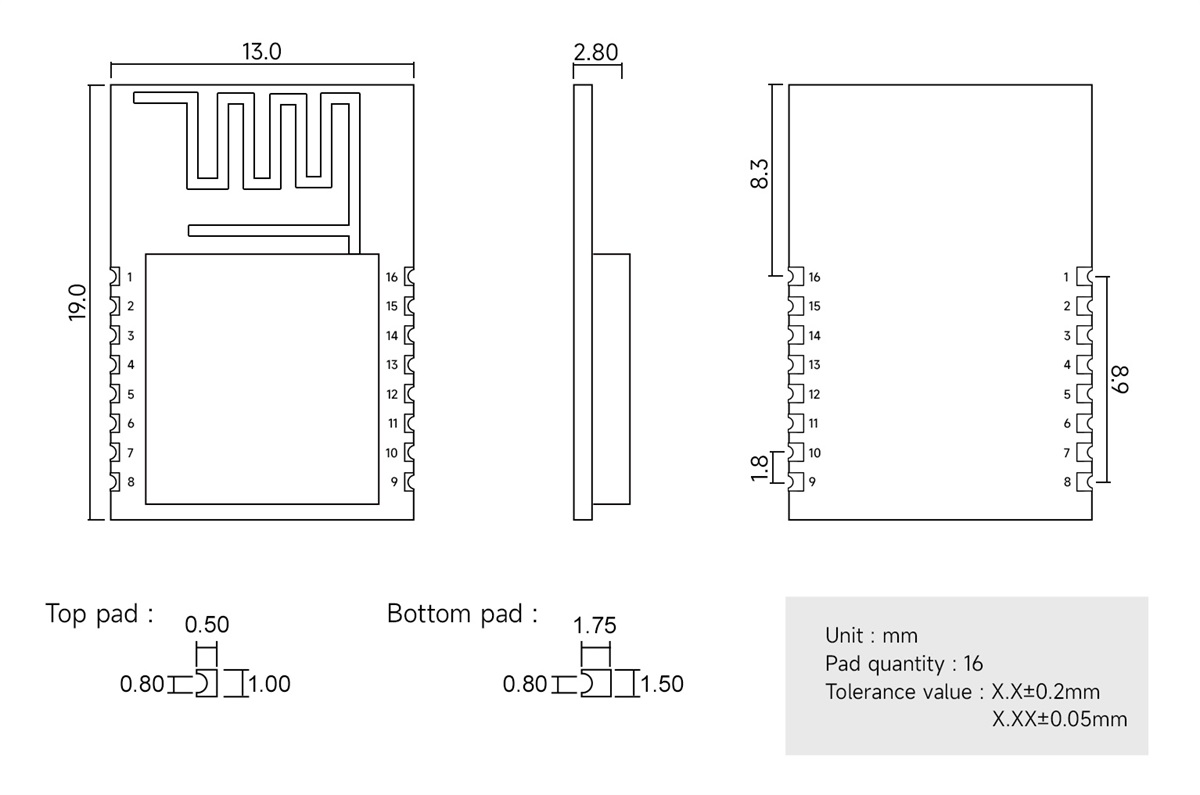

| 引脚序号 | 引脚名称 | 引脚用途 |
| 1 | AUDL_R | 音频左声道正输出 |
| 2 | AUDL_N | 音频左声道负输出 |
| 3 | GND | 地 |
| 4 | AUDR_N | 音频右声道负输出 |
| 5 | AUDR_P | 音频右声道正输出 |
| 6 | NC | 预留按键，用户无需关心，不使用时请悬空 |
| 7 | MICBAIS | 麦克风偏置输入，不使用时请悬空 |
| 8 | MIC_P | 麦克风通道正输入，不使用时请悬空 |
| 9 | VBAT | 电源输入引脚（供电时必须连接此引脚，3.0~4.3V） |
| 10 | VUSB | USB充电输入（5V） |
| 11 | LED_A | 音频连接状态引脚，高有效 |
| 12 | LED_L | BLE连接状态引脚，高有效 |
| 13 | RXD | 串口数据RX输入 |
| 14 | TXD | 串口数据TX输出 |
| 15 | GND | 地 |
| 16 | ANT | 邮票孔天线（使用时需调整内部跳线电阻） |
