| 射频参数 | 参数值 | 备注 |
| 工作频段 | 2.402~2.480 GHz | 支持 ISM 频段 |
| 发射功率 | 4 dBm | |
| 接收灵敏度 | -94 dBm | 空速 250kbps |
| 实测距离 | 60米 | 晴朗空旷环境，天线高度2.5m，空速250kbps |
| 硬件参数 | 参数值 | 备注 |

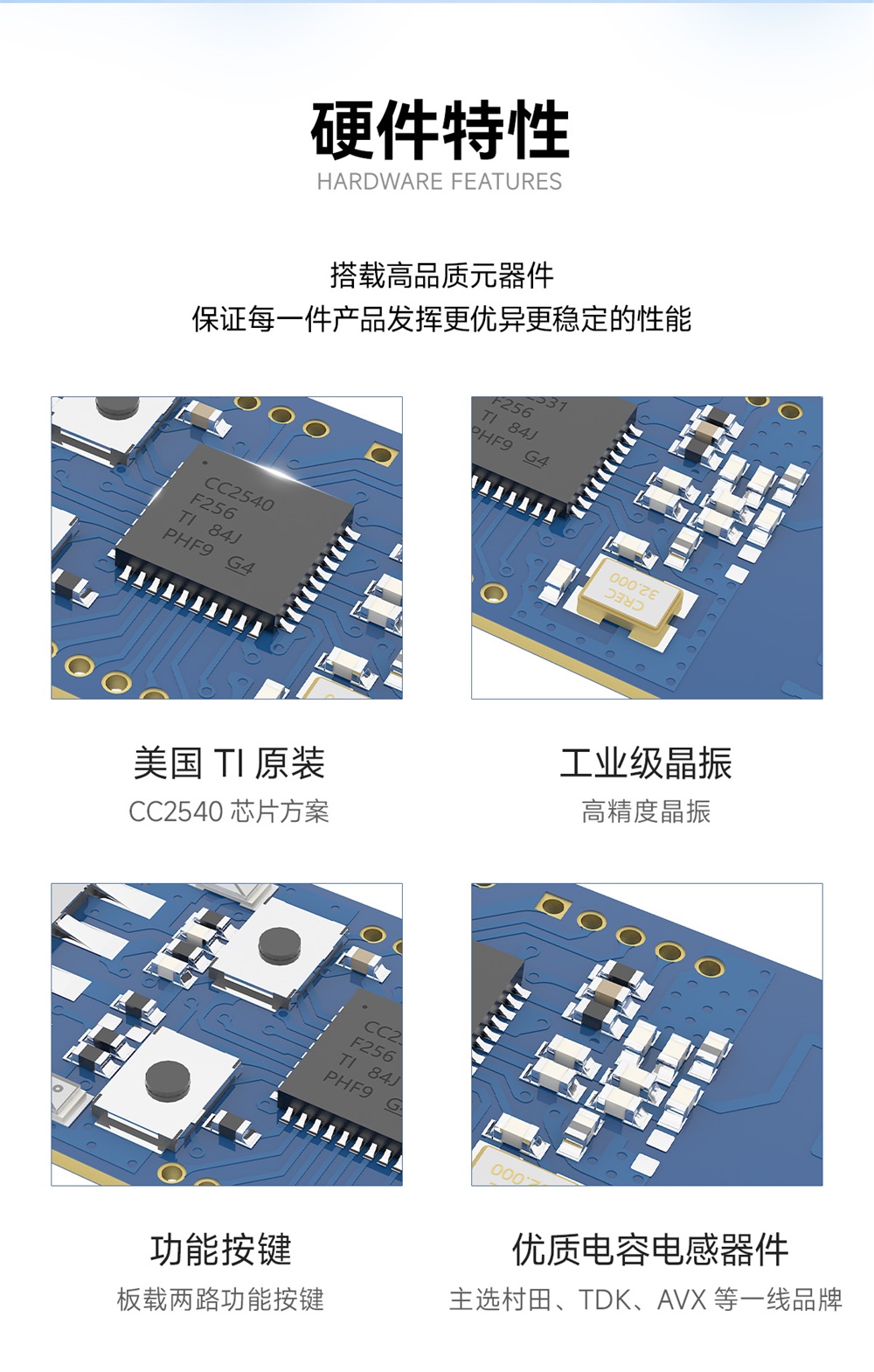

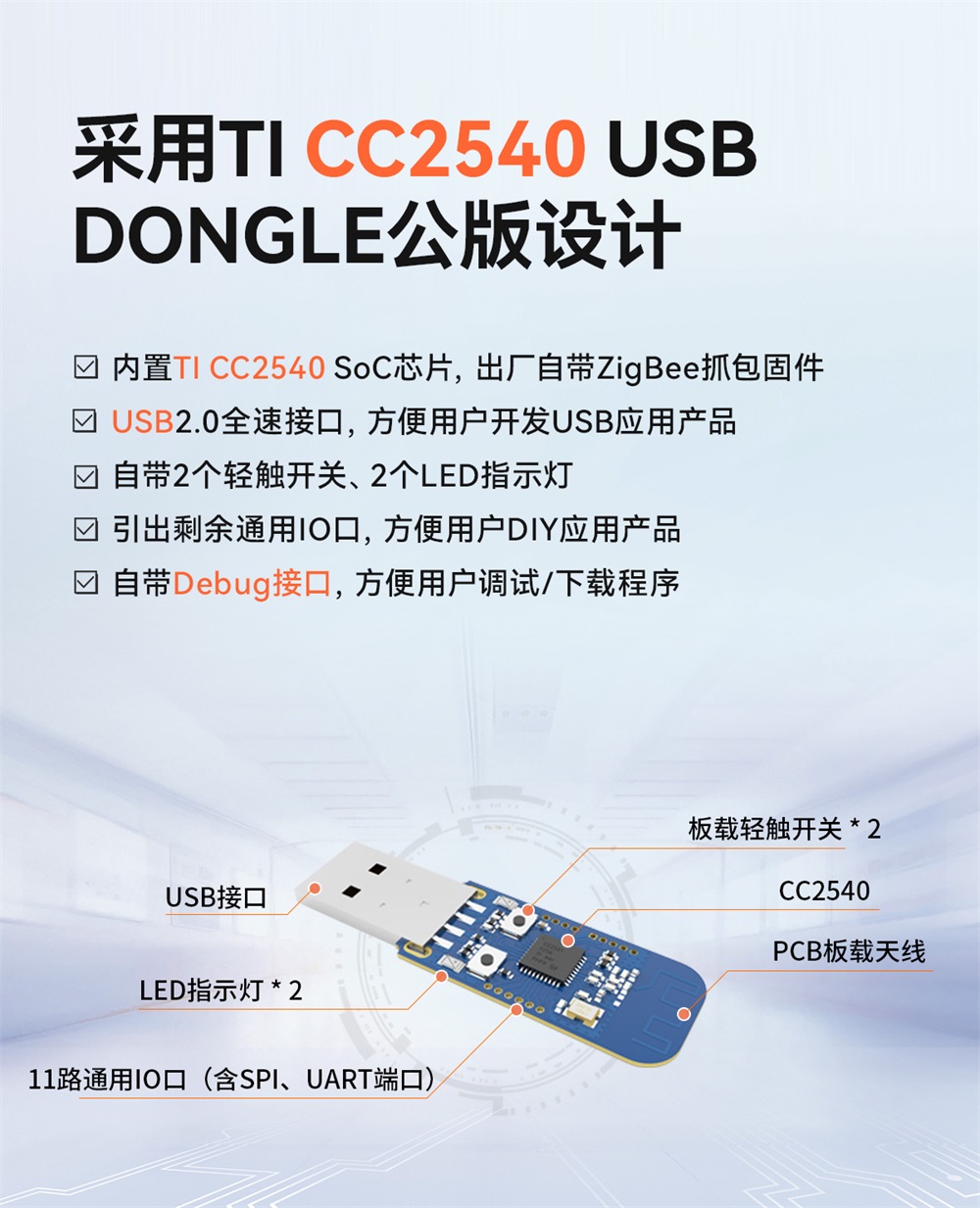

| IC全称 | CC2540F256RHAR/QFN40 | |
| FLASH | 256 KB | |
| SRAM | 8 KB | |
| 内核 | 8051 微控制器 | |
| 尺寸大小 | 59 * 18 mm | |
| 供电形式 | USB | |
| 支持协议 | BLE 4.0 | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 2.7 | 5 | 5.5 | V | USB 供电 |
| 工作电压 | 2.0 | 3.3 | 3.6 | V | 板载电源孔供电 |
| 通信电平 | - | 3.3 | - | V | 使用 5V TTL 有风险烧毁 |

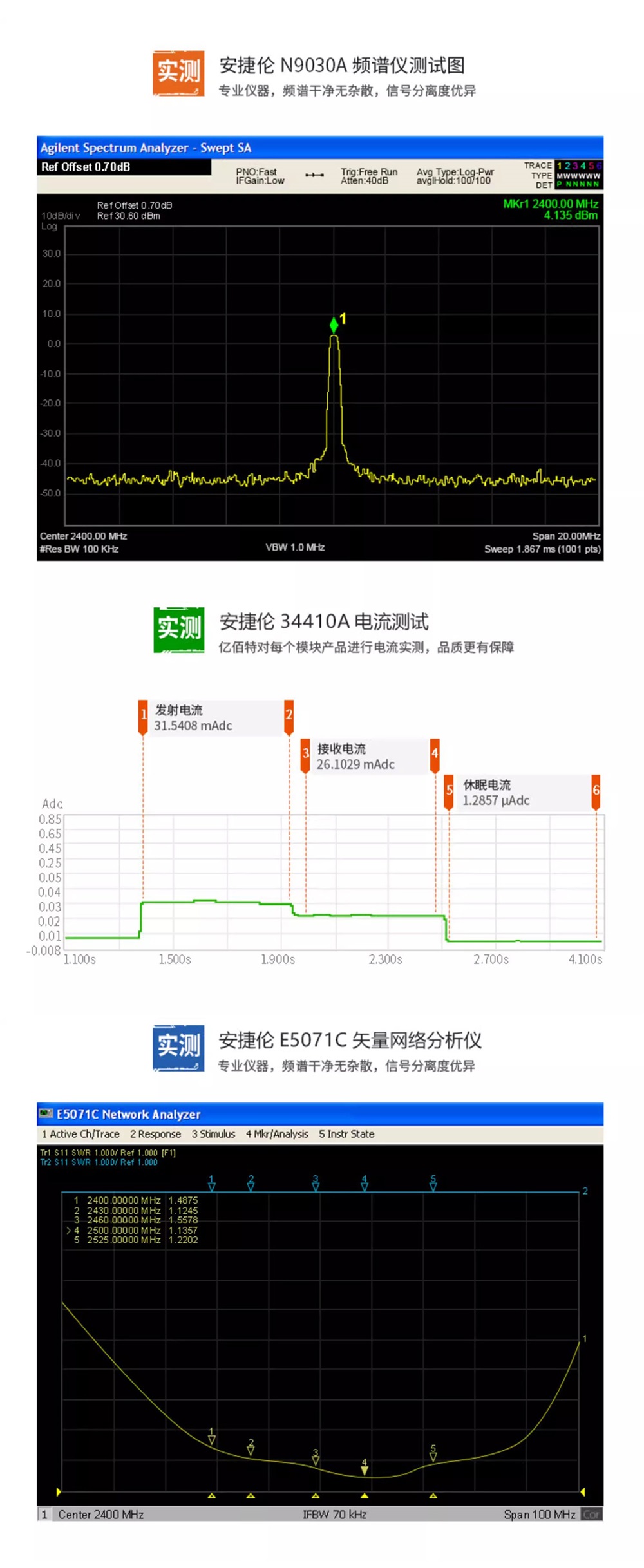

| 发射电流 | - | 31.5 | - | mA | |
| 接收电流 | - | 22 | - | mA | |
| 休眠电流 | - | - | - | μA | |
| 工作温度 | -40 | - | 85 | ℃ | 工业级设计 |
| 储存温度 | -40 | 20 | +125 | ℃ |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | P1.4 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 2 | P1.5 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 3 | P1.6 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 4 | P1.7 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 5 | VCC | 电源 | 支持电压 2.0V—3.6V（尽量避免与 USB 同时供电） |

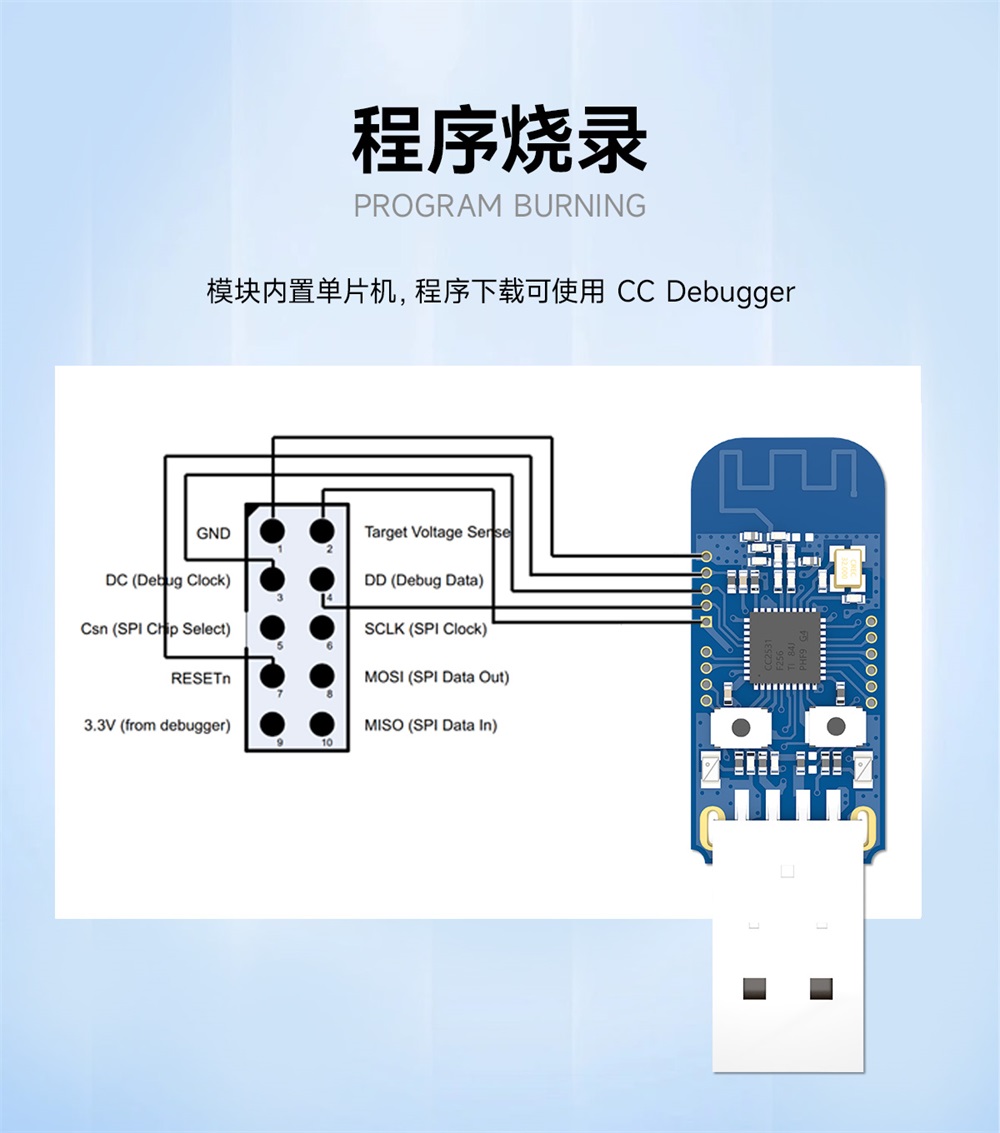

| 6 | DD | 输入/输出 | 程序下载口 P2_1(详见 CC2540 芯片手册) |
| 7 | DC | 输入/输出 | 程序下载口 P2_2(详见 CC2540 芯片手册) |
| 8 | RESET | 输入 | 复位（产品内部已加复位电路） |
| 9 | GND | 电源 | 接地 |
| 10 | P0.2 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 11 | P0.3 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 12 | P0.4 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 13 | P0.5 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 14 | P0.6 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 15 | P0.7 | 输入/输出 | 通用 IO 口（详见 CC2540 芯片手册） |
| 16 | LED | 信号指示 | 连接 CC2540 芯片 P1.1，高电平驱动亮 |
| 17 | LED | 信号指示 | 连接 CC2540 芯片 P0.0，低电平驱动亮 |
| 18 | 按键 | 功能按键 | 连接 CC2540 芯片 P1.3，低电平有效 |
| 19 | 按键 | 功能按键 | 连接 CC2540 芯片 P1.2，低电平有效 |
| 在线购买 |
| 【天猫旗舰店】：https://detail.tmall.com/ |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detailpreview.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：模块使用过程中严重发烫，然后就不能使用？ |
| 答：请确定供电多少伏？天线是否匹配？以上均无问题请联系客服。 |
| ★ 问：1.是否支持一主多从；2.通过串口向模块传输数据发送，那么一次传输的数据长度有没有要求，如果没有要求的话，那每个数据包的发送间隔有要求吗？3.当蓝牙模块处于透传模式下，在波特率为19200的情况下，通过串口向蓝牙模块发送数据，两个蓝牙模块之间进行通信，在什么情况下会出现丢包？ |
| 答：BT02不支持一主多从，E74可以 BT02从机向主机发送，串口波特率19200及以下可以支持连传，这时用户可以任意时候发送任意包长数据。主机向从机发送，单次最好不超过20字节。 |
| ★ 问：蓝牙模块作为主机扫描的时候，能否把扫描到的其他设备的广播数据通过串口读到？ |
| 答：没有这功能。 |
| ★ 问：E104-BT021、BT02作为从机，开启广播，手机蓝牙主动去连接，查是，过一段就，就是连不上 2、作为主机返回,看不出哪里问题了，FCF2E6ED7D7C为6字节手机蓝牙MAC。 |
| 答：1、请注意看看bond指令的说明，mac地址使用16进制发送；2、连接不上的问题，请确保手机蓝牙工作正常，可以尝试关闭手机蓝牙开关再打开。 |
| ★ 问：手册上说明是配字主从可以实现一对一，请问能否一对多或者多对一？ |
| 答：不能，只能一对一。 |
| ★ 问：模块和电脑连接，是否还需要其他的配置，还是直接就可以连接？ |
| 答：只要电脑支持4.0的，需要软件支持，可以连接。 |
| ★ 问：使用3V的電池必須在70%還會工作，就是2.1v還會工作，我測完是2.3v就不能工作，這有解嗎？ |
| 答：手册上说明了哦，必须大于2.35V才能正常工作。 |
| ★ 问：该模块支持苹果系统吗，苹果的手机应该下载什么测试软件？ |
| 答：支持，“LightBlue”和“BLE助手”都可以。 |
| ★ 问：功耗最低是多少？ |
| 答：1.6uA |
| ★ 问：视距测试多少km? |
| 答：实测可视距离为80米 |
| ★ 问：电脑本身带有蓝牙的，需要购买蓝牙芯片安装到硬件设备上去，然后通过电脑和手机的蓝牙去拦截蓝牙芯片，用E74可不可以实现这个功能？ |
| 答：E74系列产品是通过串口收发的,用我们的E74产品可以实现上述问题 |
| ★ 问：E74-2G4M02S支持手机配对使用吗? |
| 答：支持！请使用安卓手机（系统版本4.3以上）或者苹果IPHONE 4s 以上手机或具备BLE功能的Ipad，均可以与模块建立蓝牙连接，连接中没有密码配对过程。 |
