| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| VBAT工作电压（V） | 3 | 3.7 | 4.4 | ≥3.3V可保证输出功率 | |
| VPWR充电电压（V） | 4.5 | 5 | 5.5 | ||
| 工作温度（℃） | -40 | - | 85 | - | |
| 工作频段（MHz） | 2400 | - | 2480 | - | |
| 功耗 | 发射功耗（mA） | - | 86 | - | - |
| 接收功耗（mA） | - | 80 | - | ||
| 休眠功耗（uA） | - | 4 | - | 关闭所有广播 | |
| 发射功率（dBm） | - | - | 8 | - | |
| 接收灵敏度（dBm） | - | -95 | - | - | |
| 主要参数 | 描述 | 备注 | |
| 通信距离 | 160m | 发射功率8dBm，晴朗空旷环境下，天线高度1.5米 | |
| 蓝牙协议 | V5.4 | - | |
| 通信接口 | UART串口 | - | |
| 封装方式 | 贴片式 | - | |
| 接口方式 | 1.27mm | 邮票孔 | |

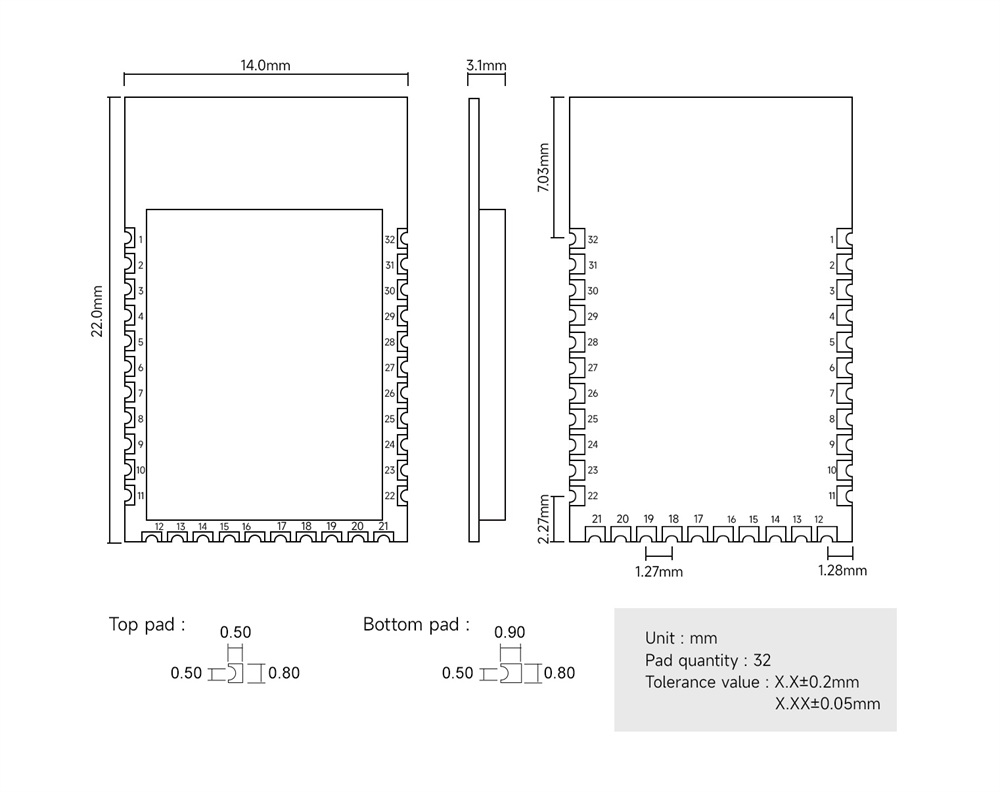

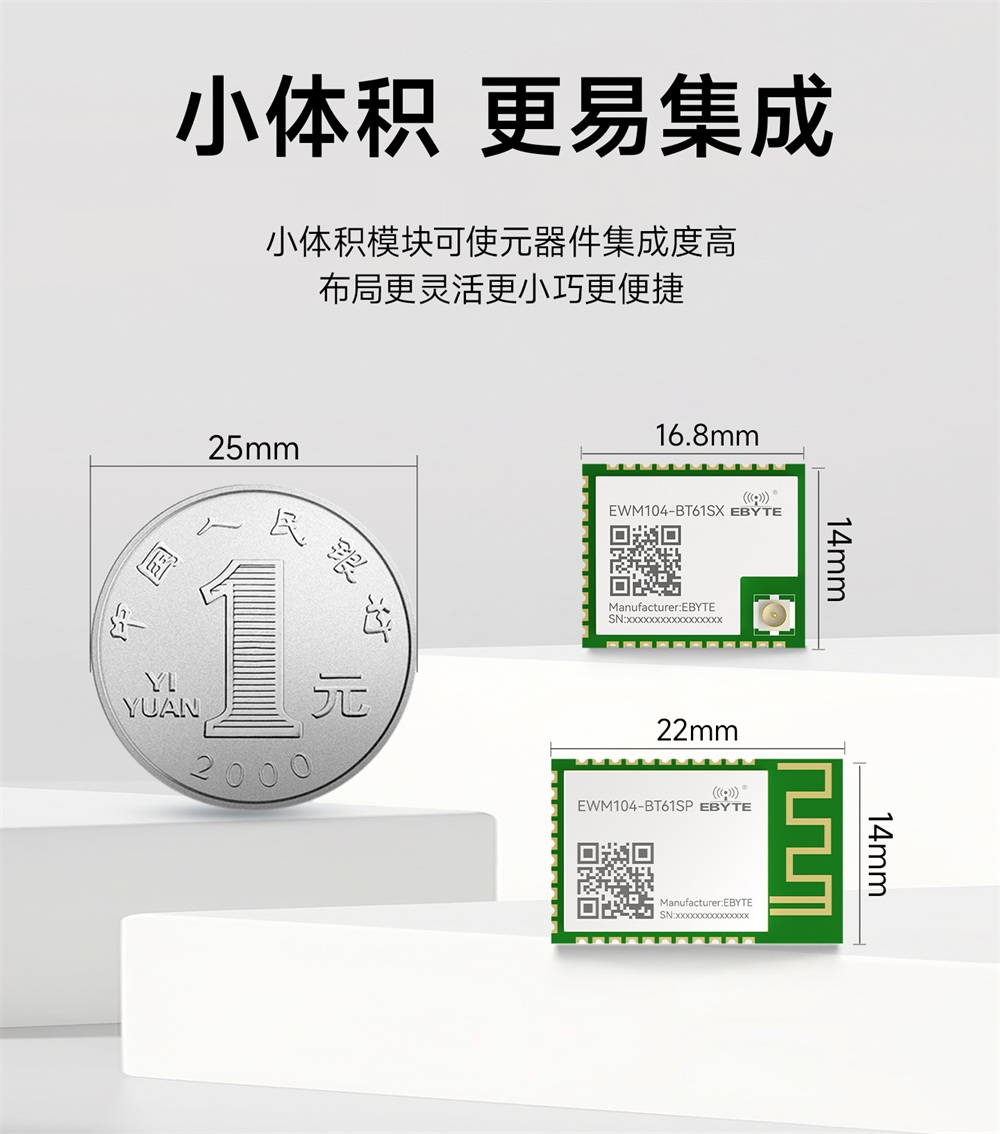

| 外形尺寸 | EWM104-BT61SX | 14*16.8mm | IPEX-1天线接口 |
| EWM104-BT61SP | 14*22mm | PCB天线 | |
| 产品重量 | EWM104-BT61SX | 1.0g | ±0.1g |
| EWM104-BT61SP | 1.1g | ±0.1g | |
| 天线接口 | EWM104-BT61SX | IPEX 1代天线 | 等效阻抗约50Ω |
| EWM104-BT61SP | PCB板载天线 | ||
| 引脚序号 | 引脚定义 | 引脚方向 | 引脚功能 | 说明 |
| 1 | WKP | 输入 | 休眠引脚 | 休眠唤醒引脚，默认悬空，保持低电压3s以上切换休眠/唤醒状态 |
| 2 | D1 | 输入 | 地址位D1 | 默认上拉 |
| 3 | D2 | 输入 | 地址位D2 | 默认上拉 |
| 4 | GND | - | 电源地 | |
| 5 | D3 | 输入 | 地址位D3 | 默认上拉 |
| 6 | D4 | 输入 | 地址位D4 | 默认上拉 |
| 7 | D5 | 输入 | 地址位D5 | 默认上拉 |
| 8 | D6 | 输入 | 地址位D6 | 默认上拉 |
| 9 | USB_DM | 输入/输出 | USB_D- | USB差分数据负极性 |
| 10 | USB_DP | 输入/输出 | USB_D+ | USB差分数据正极性 |
| 11 | SW | 输入 | 连接确认 | 用于确认配对，可接按键，默认上拉，下降沿有效 |
| 12 | GND | - | 电源地 | |
| 13 | TX/RX | 输入 | 发射/接收模式设置 | 此端口悬空工作在接收模式，接GND工作在发射模式 |
| 14 | LINK | 输出 | 连接状态输出指示 | TX:以5s为周期进行300ms亮，100ms灭，300ms再亮的周期性双闪。 RX:接收前以1s为周期进行0.5s的亮，0.5s灭的周期性单闪，接收到广播后闪烁方式同TX |
| 15 | UART_RXD | 输入 | 串口RXD | TTL输入，连接到外部TXD输出引脚 |
| 16 | UART_TXD | 输出 | 串口TXD | TTL输出，连接到外部RXD输入引脚 |
| 17 | MUTE | 输出 | 功放使能引脚 | - |
| 18 | AGND | - | 模拟地 | 音频信号地 |
| 19 | OUT_R | 输出 | 音频右声道输出 | 输出有直流成分，需外加隔直电容 |
| 20 | OUT_L | 输出 | 音频左声道输出 | 输出有直流成分，需外加隔直电容 |
| 21 | LINE_IN | 输入 | 音频输入检测 | 默认上拉，低电平有效 |
| 22 | IN_R | 输入 | 音频右声道输入 | |
| 23 | IN_L | 输入 | 音频左声道输入 | |
| 24 | GND | - | 电源地 | |
| 25 | KEY1 | 输入 | 播放/暂停 | 低电平有效，瞬时低电平播放/暂停 |
| 26 | KEY2 | 输入 | 音量减/上一曲 | 低电平有效，下降沿切换上一曲，保持低电平1s以上音量减 |
| 27 | KEY3 | 输入 | 音量加/下一曲 | 低电平有效，下降沿切换下一曲，保持低电平1s以上音量加 |
| 28 | VPWR | 输入 | 充电引脚 | 工作电压4.5V~5.5V |
| 29 | VBAT | 输入 | 电池供电引脚 | 工作电压3.0V~4.4V，该引脚可接电池进行供电 |
| 30 | IOVDD | 输出 | IO电压3.4V | 用于外设供电，最大电流120mA |
| 31 | GND | - | 电源地 | |
| 32 | GND | - | 电源地 |
