引言
随着无线音频技术的普及，DIY蓝牙音箱成为电子爱好者与创客的热门项目。本文以亿佰特EWM104-BT3040系列蓝牙音频模块为核心，提供一套从硬件选型、电路设计到组装调试的完整落地方案，兼顾音质、成本与可操作性。无论是入门级玩家还是资深创客，都能通过本教程打造支持aptX HD编码、主动降噪（ANC）的高性价比蓝牙音箱设备。

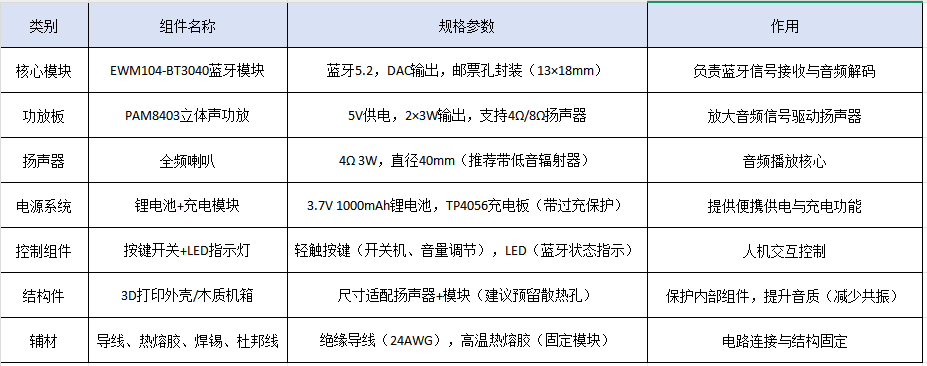

选择EWM104-BT3040系列蓝牙音频模块作为主控，具有以下核心特点：
蓝牙5.2协议：支持LE Audio广播音频，传输距离达220米（空旷环境），抗干扰能力提升30%；
高通QCC3040芯片：集成120MHz Kalimba音频DSP，支持aptX HD、AAC编码，动态范围110dB，实现Hi-Res级音质；
低功耗设计：发射电流40mA，搭配3.7V锂电池可连续播放8小时以上；
灵活接口：提供DAC模拟输出（直接驱动功放）和I2S数字输出（适配高端解码场景），满足不同DIY需求。

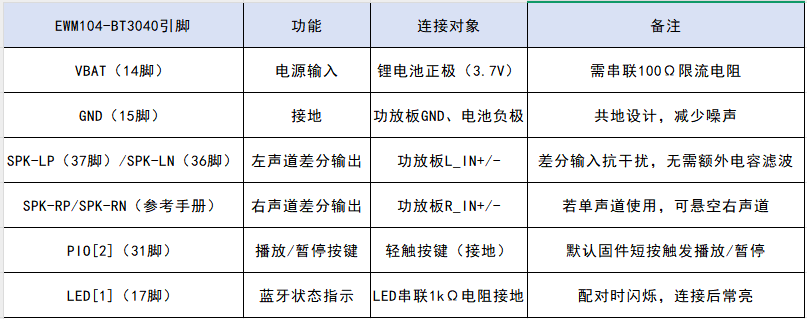

蓝牙模块RF_PORT（46脚）需连接50Ω阻抗天线，建议使用2.4GHz PCB天线或外置鞭状天线；
天线远离金属外壳和电源走线，避免信号屏蔽（至少预留5mm净空区）。
工具：电烙铁（调温300℃）、助焊剂、焊锡丝（0.8mm）；
步骤：
将模块邮票孔引脚朝上，用胶带固定在面包板上；
依次焊接VBAT、GND、DAC输出引脚（建议先焊电源引脚，再焊信号引脚）；
焊接按键与LED：PIO引脚通过1kΩ电阻接按键，LED串联限流电阻后接地。

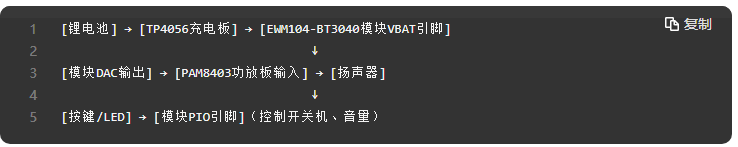

将模块DAC输出（SPK-LP/LN）通过双绞线连接至PAM8403的L_IN+/-；
功放板电源输入（5V）接TP4056充电板的输出端（注意正负极）；
锂电池正负极分别接入TP4056的B+、B-接口，充电板Type-C接口用于外部供电。
材质选择：木质或ABS塑料外壳（减少共振），内壁粘贴吸音棉（1mm厚）；
扬声器安装：用热熔胶固定扬声器，确保与外壳密封（避免漏气影响低音）；
接口开孔：在外壳侧面开孔引出Type-C充电口，顶部开孔放置按键与LED指示灯。

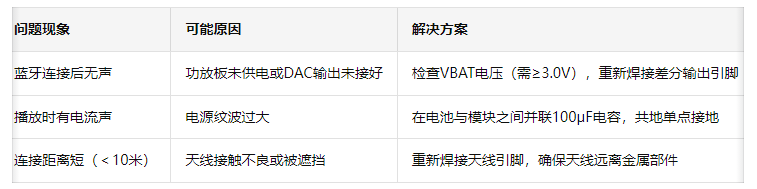

蓝牙配对：模块上电后，LED指示灯闪烁，手机搜索“EWM104-BT3040”并连接；
音频播放：播放无损音乐（推荐FLAC格式），测试左右声道平衡与音量调节（通过PIO按键或手机控制）；
续航测试：满电状态下连续播放音乐，记录续航时间（理论约8小时，实际因音量不同略有差异）。
降噪调试：若需开启ANC功能，需外接麦克风（连接模块MIC1_P/MIC1_N引脚，参考手册42-43脚）；
音质调校：在功放板输入端并联10μF电解电容（滤除高频噪声），或串联RC低通滤波器（截止频率15kHz）；
信号增强：若通信距离不足，可更换高增益天线（如2dBi外置天线），并调整天线朝向。
本方案以EWM104-BT3040蓝牙音频模块为核心，总成本控制在100元以内，实现了DIV制作一款高性价比的无线音箱设备体验。进阶玩家可进一步探索：
语音助手集成：通过模块UART接口外接AI语音芯片（如科大讯飞XF300）；
多设备互联：修改固件支持蓝牙Mesh组网，实现多音箱同步播放；
外壳个性化：采用CNC加工铝合金外壳，或激光雕刻自定义图案。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多蓝牙音频传输模块产品及蓝牙技术蓝牙协议资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
