EWM104-BT5125系列蓝牙音频模块作为亿佰特电子推出的高性能解决方案，根据不同接口，有EWM104-BT5125(DAC)、EWM104-BT5125(I2S)、EWM104-BT5125(SPDIF)等三个蓝牙音频模块和EWT104-DA10蓝牙音频模块开发测试版模块。前文小编介绍了《EWM104-BT5125蓝牙音频模块在智能玩具中的应用方案》，本文根据上述智能玩具应用方案，主要介绍EWM104-BT5125系列蓝牙音频模块如何适配主流玩具主控的方案。
EWM104-BT5125系列蓝牙音频模块通过硬件接口兼容性设计、灵活的通信协议支持及标准化开发工具，可适配市面上主流智能玩具主控（如STM32、Arduino、ESP32等），具体适配方法如下：
UART/SPI透传：模块通过UART（默认串口波特率9600 参数）或SPI接口与主控通信，支持数据透传模式，主控可直接发送AT指令配置蓝牙音频模块参数（如AT+ROLE=0设置从机模式）。
PIO可编程引脚：提供54个可编程PIO引脚（如PIO[2]~PIO[8]），支持自定义按键、LED指示灯等外设控制，适配不同主控的IO资源分配需求。
电源兼容性：支持2.8~4.6V宽电压输入（VBAT引脚），可直接对接玩具常用的3.7V锂电池或3.3V线性稳压电源，无需额外电平转换。
模块IO引脚（VDD_PADS1/VDD_PADS3_7）支持1.8V/3.3V电平输入，与主流MCU（如STM32L0系列、ESP32）直接兼容，无需额外分压电阻。
若主控为5V电平（如Arduino Uno），需在通信线路（如UART_TX/RX）串联1kΩ限流电阻，避免过压损坏模块。
通用AT指令集：模块支持蓝牙名称修改（AT+NAME=ToyCar）、波特率配置（AT+BAUD=115200）、角色切换（主机/从机）等标准指令，兼容各主控的串口通信库。
自定义指令扩展：通过高通ADK开发工具，可自定义私有AT指令（如AT+AUDIO=ON开启语音模式），满足特定主控的功能调用需求。
提供开源驱动示例：亿佰特官网（www.ebyte.com）提供STM32、Arduino平台的驱动代码，包含蓝牙连接、数据收发、音频控制等功能封装，开发者可直接移植。
兼容主流RTOS：支持FreeRTOS、RT-Thread等实时操作系统，提供线程安全的API接口，适配多任务场景下的主控需求。
Windows/Linux兼容：模块调试工具（如QCC5125 Flash Programmer）支持Windows和Linux系统，适配不同开发者的开发环境。
主流IDE集成：可通过Keil MDK（ARM Cortex-M）、Arduino IDE等工具开发主控端代码，模块通信部分通过标准串口库实现，无需额外插件。
蓝牙状态指示：通过AIO[0]/LED[0]引脚输出蓝牙连接状态（如配对时快闪，连接后常亮），方便主控通过GPIO读取状态。
日志输出：模块支持通过UART输出调试日志（如[INFO] Connected to phone），主控可捕获日志进行问题定位。

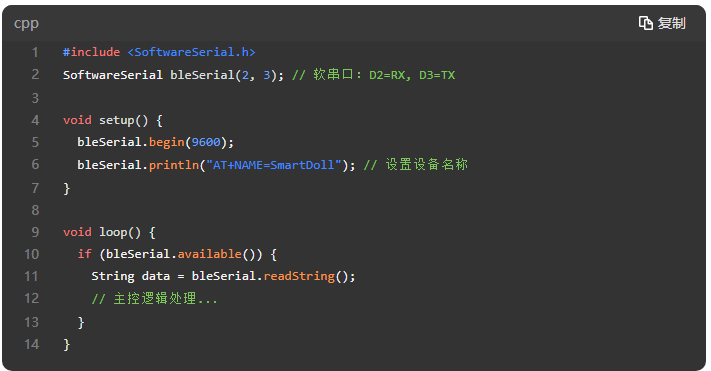

连接方式：通过UART（D0/RX、D1/TX）与模块通信，使用SoftwareSerial库模拟串口（若硬件串口被占用）。
示例代码：

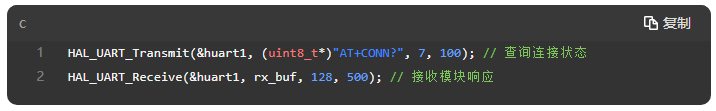

连接方式：通过硬件UART（USART1）连接，使用HAL库实现AT指令发送与数据接收。
关键配置：
连接方式：通过SPI接口（SCK=18, MOSI=23, MISO=19, CS=5）实现高速数据传输，适用于需要同时处理Wi-Fi和蓝牙无线通信的场景。
驱动适配：使用ESP-IDF框架下的spi_master库，配置SPI通信时序（时钟频率≤10MHz）。
电源稳定性：主控需为蓝牙模块提供纹波≤100mV的干净电源，建议在VBAT引脚并联10μF+100nF电容滤波。
接地处理：蓝牙音频模块GND与主控GND单点共地，避免地环路干扰（尤其在电机驱动类玩具中）。
固件兼容性：确保蓝牙模块固件版本与主控驱动匹配（如V1、0固件需搭配ADK 2、0开发工具），可通过AT+VERSION?查询模块固件版本。
天线布局：若主控板为金属外壳，需在蓝牙模块天线区域（ANT引脚）预留≥20mm×10mm净空区，避免信号屏蔽。
文档中心：亿佰特官网提供《EWM104-BT5125系列蓝牙音频模块产品手册》，包含引脚映射表、时序图、模块功能、参数配置及常见问题排查流程。
样片测试：可申请免费样片（4000-330-990），搭配测试底板快速验证与目标主控的兼容性。
定制开发：针对特殊主控（如8位MCU），可联系技术支持团队提供私有化驱动开发服务。
通过以上方法，EWM104-BT5125系列蓝牙音频模块可快速适配8位、16位、32位等不同架构的玩具主控，覆盖从低成本早教玩具到高端可编程机器人的全场景需求。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多蓝牙音频传输模块产品及蓝牙技术蓝牙协议资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
