亿佰特第二代工业级多串口服务器方案深度解析

NB124-V2/NB144-V2/NB183-V2系列工业级多串口服务器:全场景数据互联解决方案

工业级多串口服务器产品概述

亿佰特NB1XX-V2系列工业级多串口服务器根据用户需求,有NB124-V2隔离型、NB124S-V2非隔离型、NB124E-V2隔离型POE受电、NB124ES-V2非隔离型POE受电系列工业级2串口服务器系列、NB144-V2隔离型、NB144S-V2非隔离型、NB144E-V2隔离型POE受电、NB144ES-V2非隔离型POE受电系列工业级4串口服务器系列和NB183-V2隔离型、NB83S-V2非隔离型、NB183E-V2隔离型POE受电、NB183ES-V2非隔离型POE受电系列工业级8串口服务器。

NB1XX-V2系列工业级多串口服务器是亿佰特专为工业物联网设计,支持RS485/RS232/RS422多接口转换集成Modbus网关MQTT/HTTP协议栈虚拟串口功能,实现串口设备与以太网、云平台的无缝连接。适用于机房监控、智能交通、电力自动化、环境监测等场景,具备高稳定性、灵活扩展和易用性。

二、工业级多串口服务器核心功能亮点

1多协议转换与网关能力

l Modbus协议互通:

支持RTU转TCP/UDP,兼容西门子、施耐德等品牌PLC,实现设备数据主动上报或被动响应。

l 存储型网关:定时采集设备数据并缓存,网络中断时自动续传。

l 多主机模式:允许多个客户端同时访问同一串口设备。

MQTT/HTTP直连云端:
内置阿里云、华为云等主流IoT平台协议,支持JSON数据格式,快速接入物联网系统。

2灵活扩展与高兼容性

多串口配置:

l NB124-V2:2路RS485/RS232(端子接口)

l NB144-V2:4路RS485/RS232(端子接口)

l NB183-V2:8路RS485(端子接口)+4路RS232(DB9母头)

混合供电模式:
支持DC 8-28V宽电压输入,可选配POE供电(NB144E-V2NB183E-V2),适应户外及复杂环境。

3智能管理与安全保障

l 心跳包与注册包:自定义心跳检测机制,网络异常时自动重连,确保数据链路稳定。

l 虚拟串口技术:通过电脑软件模拟COM口,无需物理接线即可调试设备,降低部署难度。

l 硬件恢复出厂设置:长按Reset键5秒快速还原配置,避免因误操作导致设备瘫痪。

三、工业级多串口服务器物联网应用场景

1工业自动化监控

场景需求:工厂设备分散,需集中管理PLC、传感器数据。

解决方案

l 使用NB183-V2连接8台PLC,通过Modbus TCP协议将数据上传至SCADA系统。

l 配置心跳包(周期30秒),网络中断时触发短信告警。

2智能交通系统

场景需求:高速公路ETC门架需实时上传车辆计数数据。

解决方案

l 部署NB144-V2采集RS485接口的计数器数据,通过4G网络接入交通管理云平台。

l 启用MQTT协议,实现数据低延迟传输(QoS 1级)。

3环境监测站

场景需求:野外气象站需远程传输温湿度、风速等数据。

解决方案

l 使用NB124-V2连接RS485型传感器,通过HTTP协议将数据推送至OneNET平台。

l 配置DNS解析功能,支持动态IP环境下设备自动上线。

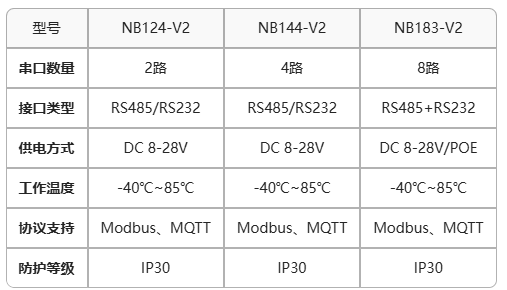

四、工业级多串口服务器技术参数对比表

工业级多串口服务器

五、工业级多串口服务器快速部署指南

1硬件连接

l RS485设备接入:将设备A/B线接入NB124-V2的RS485接口(标记为R+、R-)。

l 网络配置:通过网线连接电脑,登录设备Web管理界面(默认IP:192.168.3.7),设置目标服务器地址及端口。

2参数配置示例

l Modbus TCP转RTU进入“Modbus参数”页面,启用“TCP Server”模式,设置本地端口为502。

“寄存器映射”中绑定设备地址与数据类型(如0x03读保持寄存器)。

l MQTT协议配置填写阿里云IoT平台Topic(如/device/data),设置用户名为DeviceSecret。

选择QoS等级(建议1级,确保消息必达)。

六、工业级多串口服务器常见问题与解决方案

1设备无法连接服务器

排查步骤:

l 检查网络是否互通(Ping目标IP)。

l 确认防火墙未屏蔽485/232端口。

l 查看设备日志(通过Web界面“System Log”)。

2Modbus数据采集失败

可能原因:

l 从站设备地址冲突。

l 波特率/校验位设置不一致。

解决方法:

l 使用Modbus Poll软件扫描在线从站设备。

l 重置设备为默认参数(长按Reset键10秒)。

NB124-V2NB144-V2NB183-V2系列工业级多串口服务器凭借多协议兼容灵活扩展高可靠性三大优势,成为工业物联网落地的理想选择。无论是小型设备集群还是大规模分布式系统,均可通过简单配置实现数据透明传输,加速智能化转型。



今天的分享就到这里啦,亿佰特人每一天都致力于更好的助力物联化、智能化、自动化的物联网应用发展,提升资源利用率,更多串口服务器产品和串口服务器应用配置资料,感兴趣的小伙伴可以登录我们的官网进行了解,还有客服在线答疑哦!
