NB1XX-V2系列工业级多串口服务器配置及应用案例教程

NB1XX-V2系列工业级多串口服务器配置及应用案例教程

一、工业级多路串口服务器产品简介

NB124-V2工业级2串口服务器系列NB144-V2工业级4串口服务器系列NB183-V2工业级8串口服务器系列是成都亿佰特推出的第二代工业级多串口服务器,专为工业物联网设计,支持RS485/RS232/RS422接口数据以太网数据透明传输转换,集成Modbus网关MQTT/HTTP协议栈虚拟串口功能,实现串口设备与以太网、云平台的无缝连接。该系列串口服务器支持上位机、AT 指令配置,只需简单的配置,即可轻松实现串口设备的联网、上云等功能,适用于机房监控、智能交通、电力自动化、环境监测等场景,具备高稳定性、灵活扩展和易用性。

二、入门级第二代多串口服务器配置教程

1、串口服务器配置硬件准备

1) RJ45网口笔记本一台;

2) 网线一条;

3) 串口服务器一台;

4) DC12V 1A  电源适配器一个(POE 版本可以使用POE 交换机供电);

5) USB转RS485串口线一条(本处只展示RS485到以太网的通信,RS232与RS422仅接口不一致);

6) 导线若干。

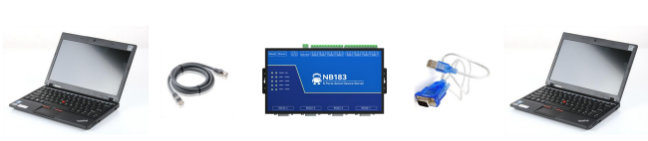

具体准备硬件设备如下图所示:

1  NB1XX-V2系列工业级多串口服务器配置教程

2、多路串口服务器配置软件准备

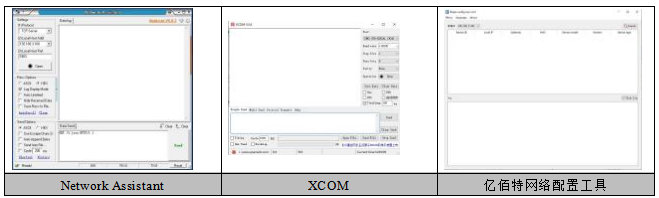

串口调试助手(XCOM),网络调试助手(TCP/IP 调试助手),亿佰特网络配置工具(配置上位机),

官网地址:www.ebyte.com ,产品详情提供下载接口。

2  NB1XX-V2系列工业级多串口服务器配置教程

【注】展示上位机与官网提供版本可能不同,以官网提供上位机为准。

3、多路串口服务器设备默认参数测试步骤

第二代多路串口服务器不同的通道采用相同的IP不同的本机端口, 比如出厂配置的通道1对应端口8001依次增加到通道8对应端口8008 ,详细介绍查看产品手册中“通道与串口对应关系 ”章节。

3.1、连接硬件

3  NB1XX-V2系列工业级多串口服务器配置教程

1 、用网线连接串口服务器网口和电脑网口;

2 、用USB转RS485串口线连接电脑的USB口和串口服务器的RS485接口

3 、用电源适配器(DC 8-28V)为设备接通电源,上电后观察指示灯是否正常,参考“指示灯说明 ”;

4 、确认状态没有问题后进行下一步配置;

3.2、设备参数配置

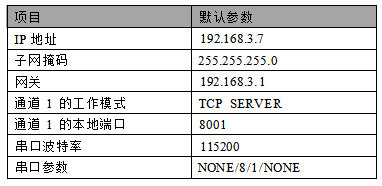

为了能使用户快速的对串口服务器有个简单的认识,我们使用串口服务器的默认参数进行数据透明传输测试。NB183-V2串口服务器设备的默认参数如下表所示。

4  NB1XX-V2系列工业级多串口服务器配置教程

确保电脑IP与串口服务器IP在同一网段且不能冲突。检查方法如下图所示。

5  NB1XX-V2系列工业级多串口服务器配置教程

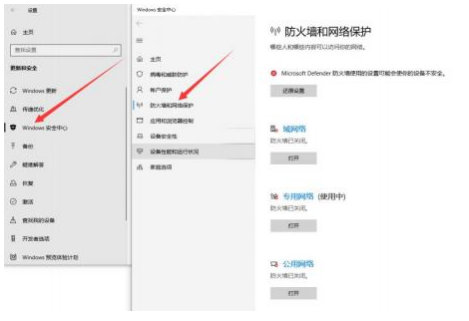

3.3、关闭电脑防火墙

如果通信不成功,用户可尝试将电脑关闭防火墙后,再尝试。

6  NB1XX-V2系列工业级多串口服务器配置教程

3.4、打开“串口调试助手”

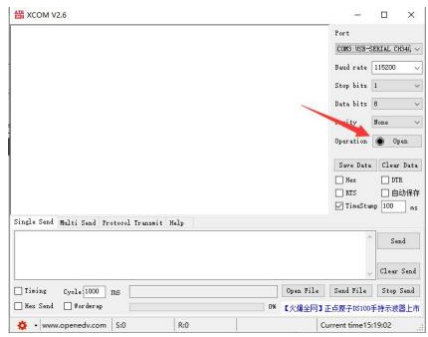

选择正确的串口号,配置正确的串口参数(115200-8N1),打开串口,如下图所示:

7  NB1XX-V2系列工业级多串口服务器配置教程

3.5、打开网络助手

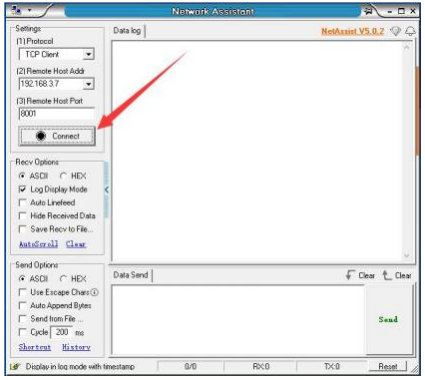

选择“TCP客户端 ”模式,配置远端IP为“ 192.168.3.7 ”,配置远端端口为“8001 ”如下图所示:

8   NB1XX-V2系列工业级多串口服务器配置教程

3.6、收发数据测试

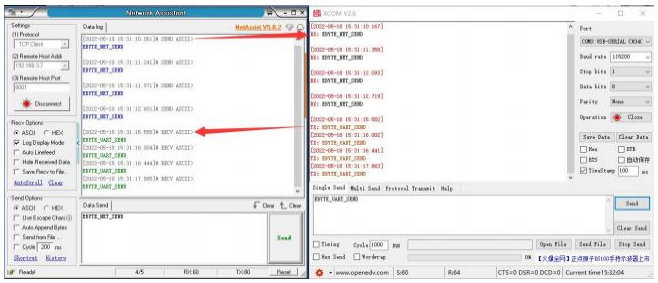

分别点击“ 网络调试助手 ”和“ 串口调试助手 ”上的【发送】按键,即可实现网络和串口数据的透明传输,如下图所示。

9  NB1XX-V2系列工业级多串口服务器配置教程

以上NB-V2系列第二代多串口服务器配置教程适用于NB124-V2全系列、NB144-V2全系列、NB183-V2全系列工业级串口服务器产品。



今天的分享就到这里啦,亿佰特人每一天都致力于更好的助力物联化、智能化、自动化的物联网应用发展,提升资源利用率,更多串口服务器产品和串口服务器应用配置资料,感兴趣的小伙伴可以登录我们的官网进行了解,还有客服在线答疑哦!
