工作电压：DC 8～28V
网络协议：IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT
安装方式：定位孔安装
产品尺寸：198*109*26.5mm 产品重量：520g±5g

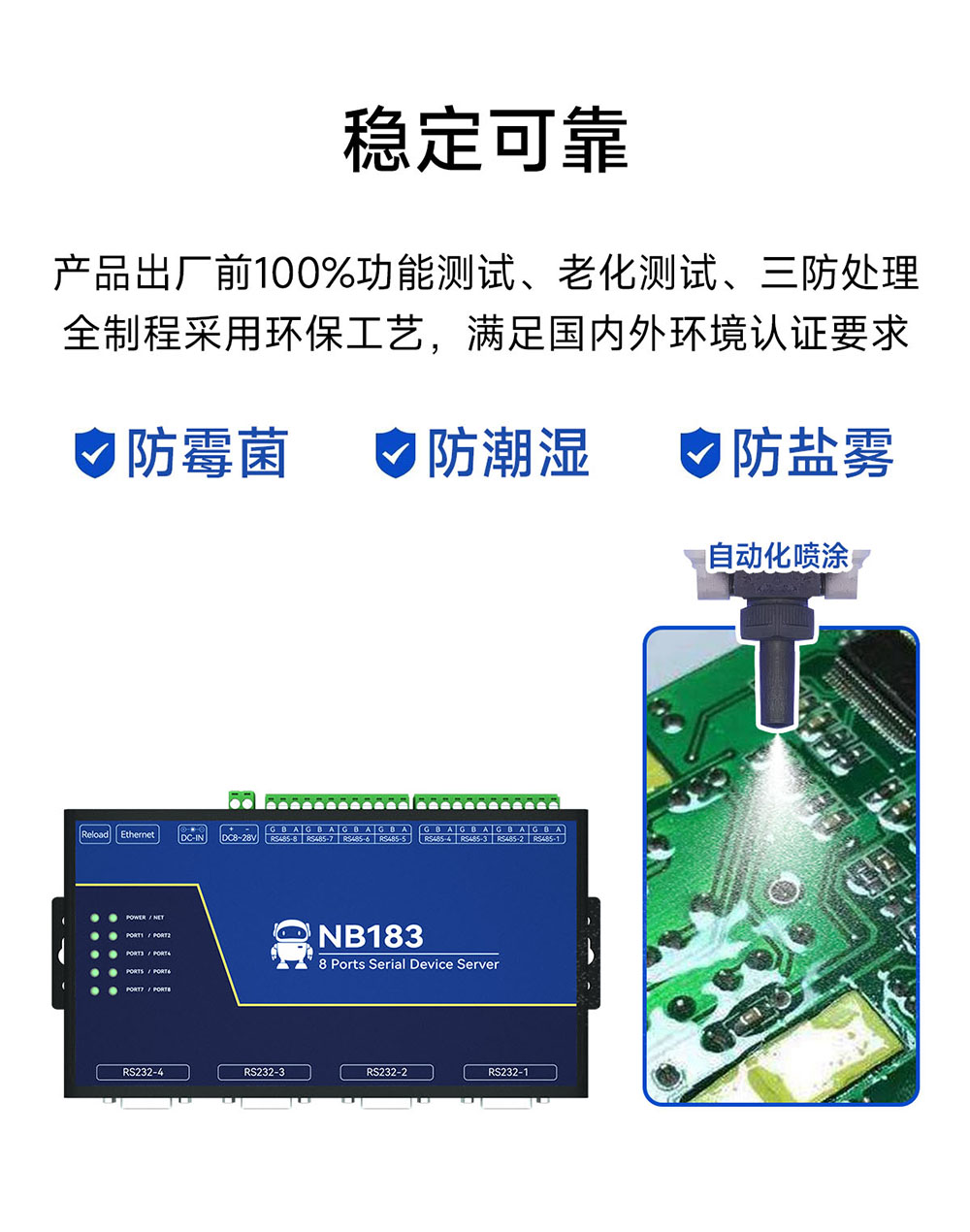

产品简介：NB183-V2是亿佰特研发的第二代8串口服务器，内部集成了TCP/IP协议栈，可实现串口到以太网口数据的双向透明传输、Modbus协议转换、串口设备上云等功能。该串口服务器支持上位机配置，只需简单的配置，即可轻松实现串口设备的联网、上云等功能。广泛应用于机房监控、环境监控、智能交通、道闸控制、智能快递柜等行业。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 项目 | 接口 | 说明 |
| 电源 | 压线端子 | 直流 8～28 V ，不可同时输入电源； |
压线端子：采用 5.08mm*2 凤凰端子； | ||
| DC 母头 | DC 母头：直插式圆孔，外径 5.5mm ，内径 2.0mm； | |
| 网口 | RJ45 | 10/100M |
| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client、HTTP Client、MQTT Client（默认 TCP Server） | |
| Socket 连接 | TCP 服务器单路串口最多支持 5 路客户端连接 | |
| 网络协议 | IP、TCP/UDP、IPv4、ICMP、APR、DHCP、DNS、HTTP、MQTT | |
| IP 获取方式 | DHCP 、静态 IP（默认静态 IP） | |
| 域名解析 | 支持 | |
| 配置方式 | 配置工具、AT 指令 | |
| IP 地址 | 可自定义（默认，192.168.3.7） | |
| 本地端口 | 可自定义（默认，通道 1～通道 8 ：8001-8008） | |
| 子网掩码 | 可自定义（默认，255.255.255.0） | |
| 网关 | 可自定义（默认，192.168.3. 1） | |
| 串口缓存 | 8×3k Byte | |
| 串口打包机制 | 1024 Byte | |
| 串口波特率 | 2400 ～ 115200 bps（默认 115200） | |
| 数据位 | 8 | |
| 停止位 | 1（默认）、2 | |
| 校验位 | None（默认）、Odd 、Even | |
| 安装方式 | 定位孔安装 | |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃ 、5% ～ 95%RH（无凝露） | |
| 序号 | 名称 | 功能 | 说明 |
| 1 | RS485-1-A | 通道 1-RS485 接口 A | 3.81mm 凤凰端子 |
| 2 | RS485-1-B | 通道 1-RS485 接口 B | 3.81mm 凤凰端子 |
| 3 | RS485-1-G | 通道 1-RS485 接口 G | 3.81mm 凤凰端子 |
| 4 | RS485-2-A | 通道 2-RS485 接口 A | 3.81mm 凤凰端子 |
| 5 | RS485-2-B | 通道 2-RS485 接口 B | 3.81mm 凤凰端子 |
| 6 | RS485-2-G | 通道 2-RS485 接口 G | 3.81mm 凤凰端子 |
| 7 | RS485-3-A | 通道 3-RS485 接口 A | 3.81mm 凤凰端子 |
| 8 | RS485-3-B | 通道 3-RS485 接口 B | 3.81mm 凤凰端子 |
| 9 | RS485-3-G | 通道 3-RS485 接口 G | 3.81mm 凤凰端子 |
| 10 | RS485-4-A | 通道 4-RS485 接口 A | 3.81mm 凤凰端子 |
| 11 | RS485-4-B | 通道 4-RS485 接口 B | 3.81mm 凤凰端子 |
| 12 | RS485-4-G | 通道 4-RS485 接口 G | 3.81mm 凤凰端子 |
| 13 | RS485-5-A | 通道 5-RS485 接口 A | 3.81mm 凤凰端子 |
| 14 | RS485-5-B | 通道 5-RS485 接口 B | 3.81mm 凤凰端子 |
| 15 | RS485-5-G | 通道 5-RS485 接口 G | 3.81mm 凤凰端子 |
| 16 | RS485-6-A | 通道 6-RS485 接口 A | 3.81mm 凤凰端子 |
| 17 | RS485-6-B | 通道 6-RS485 接口 B | 3.81mm 凤凰端子 |
| 18 | RS485-6-G | 通道 6-RS485 接口 G | 3.81mm 凤凰端子 |
| 19 | RS485-7-A | 通道 7-RS485 接口 A | 3.81mm 凤凰端子 |
| 20 | RS485-7-B | 通道 7-RS485 接口 B | 3.81mm 凤凰端子 |
| 21 | RS485-7-G | 通道 7-RS485 接口 G | 3.81mm 凤凰端子 |
| 22 | RS485-8-A | 通道 8-RS485 接口 A | 3.81mm 凤凰端子 |
| 23 | RS485-8-B | 通道 8-RS485 接口 B | 3.81mm 凤凰端子 |
| 24 | RS485-8-G | 通道 8-RS485 接口 G | 3.81mm 凤凰端子 |
| 25 | - | DC 8-28 V 的负极 | 直流 8-28 V ，2*5.08mm 凤凰端子输入； 不可与插座同时供电； |
| 26 | + | DC 8-28 V 的正极 | 直流 8-28 V ，2*5.08mm 凤凰端子输入； 不可与插座同时供电； |
| 27 | DC-IN | 直流电源输入 | 直流 8-28 V；直插式圆孔，外径 5.5mm ，内径 2.0mm； 不可与端子同时供电； |
| 28 | Ethernet | 以太网接口 | 标准 RJ45 以太网接口，10/100M 自适应 |
| 29 | Reload | 恢复出厂按键 | 长按 5s 后 NET 常亮 5s ，设备恢复出厂 |
| 30 | RS232-4 | 通道 4-RS232 接口 | 标准 DB9 母头，2-TXD 、3-RXD 、5-GND |
| 31 | RS232-3 | 通道 3-RS232 接口 | 标准 DB9 母头，2-TXD 、3-RXD 、5-GND |
| 32 | RS232-2 | 通道 2-RS232 接口 | 标准 DB9 母头，2-TXD 、3-RXD 、5-GND |
| 33 | RS232-1 | 通道 1-RS232 接口 | 标准 DB9 母头，2-TXD 、3-RXD 、5-GND |
