串口服务器的可配置网关功能介绍及使用教程

前文我们详细的介绍了串口服务器各种功能配置,有讲到当主机读取任意指令后,串口服务器会按照轮询时间间隔定时查询历史轮询指令,并将数据一直更新,确保后续查询的指令内容是最新的。当历史存取指令长时间无主机读取,存储时间超过指令存储时间后,会将指令自动清空,避免浪费存储资源。

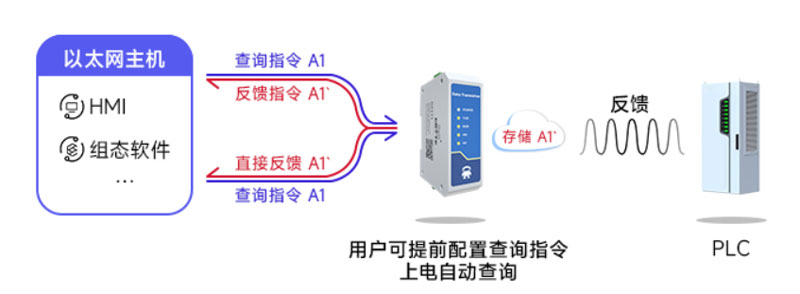

串口服务器存储型网关缺点在于第一次读取指令逻辑还是在于主动向串口端轮询,因此收条查询指令时间会偏长一点,配置型网关优点在于可以将要查询的指令预先配置给串口服务器,在串口服务器上电后将主动按照指令顺序进行读取,完成后将数据返回内容存储在内部空间中,只要主机在指令存储时间内进行读取,串口服务器将立即将数据进行返回。

串口服务器配置时,只需要将需要查询的指令进行配置,无需输入ModBus CRC校验,设备将自动进行校验,在输入框中输入指令后,点击添加即可,此时设备会校验当前输入是否是标准指令,如不满足格式将无法添加,如下图:

串口服务器配置1

添加完成后,保存配置,重启设备即可,设备重启完成后即开始按照轮询时间间隔想串口查询数据,如指令超时时间到了之后还为返回正确数据,将自动跳过该指令,继续进行下一条指令查询。最大可配置50条指令,如需要添加多余指令则需要将前期配置指令进行删除。

无主机读取数据,串口服务器也会按照轮询时间间隔定时查询历史轮询指令,并将数据一直更新,确保后续查询的指令内容是最新的。

串口服务器配置2

本处使用Modbus PoolModbus Slave展示查询指令效果,PLC/HMI等参照此进行链路连接。

串口服务器如何配置参数在上一章中已经做出了讲解,在本节不再单独介绍。

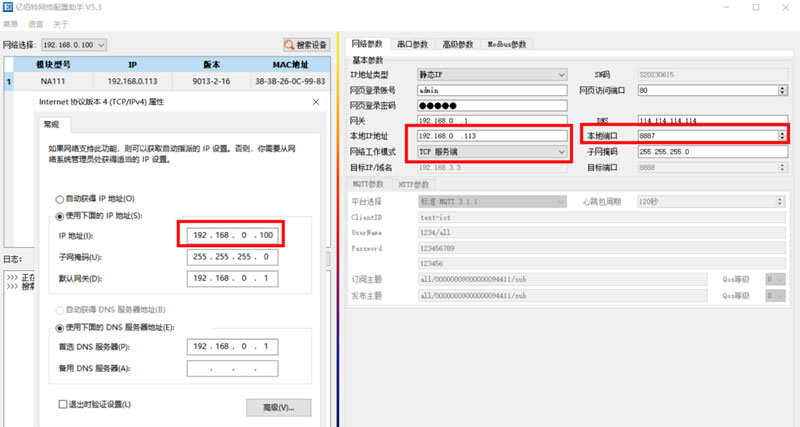

使用EBYTE网络配置工具查看当前串口服务器参数情况,IP需要修改为与电脑同一网段,设置串口服务器为TCP服务器模式,记录当前本机IP,本地端口。

串口服务器配置3

打开ModBus slave软件模拟从机,连接方式使用串口,选择串口服务器的串口号、连接参数(波特率、数据位、校验位、停止位,这里采用默认115200,8N1

串口服务器配置4

数据返回内容选择从机ID1,功能码选择03,寄存器地址选择为0,数量为10(稍后读取也为这个参数)。

打开ModBus Pool软件,连接方式选择为ModBus TCP/IP协议,目标IP设置为串口服务器IP地址,目标端口设置为串口服务器本地端口(192.168.0.113/8887)超时时间可使用默认。

串口服务器配置5

读取参数也选用从机ID1,功能码选择03,寄存器地址选择为0,数量为10。参照此参数可以连接6个主机,如下图。

串口服务器配置6
