E104-BT53C3蓝牙模块和E840-TTL系列4G模块的智能照明方案

基于E104-BT53C3蓝牙模块+E840-TTL系列4G模块的智能照明物联网应用方案报告

一、智能照明应用方案概述

智能照明方案通过整合E104-BT53C3车规级蓝牙模块(短距离通信)E840-TTL系列4G模块广域网传输),结合光照传感器与智能控制算法,实现灯具的语音/APP调光调色、自适应亮度调节及远程开关控制。适用于智能家居、商业照明、农业大棚等场景,具备低功耗、高可靠性、易扩展的特点。

二、系统架构设计

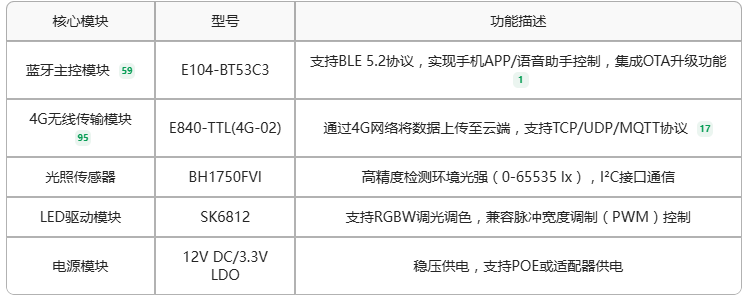

1. 硬件组成

1  智能照明方案

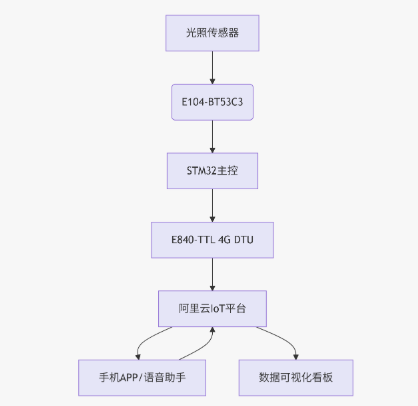

2. 网络架构

2  智能照明方案

三、智能照明方案操作步骤

1. 硬件集成步骤

1)传感器与MCU连接

3  智能照明方案

2)蓝牙与4G模块协同

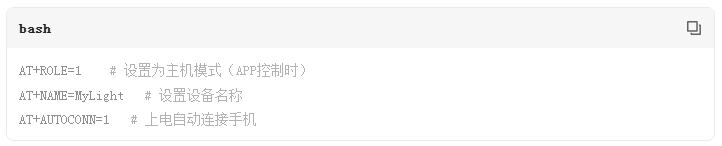

E104-BT53C3车规级蓝牙模块配置:

4  蓝牙模块配置

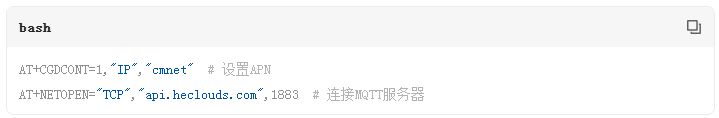

E840-TTL系列4G无线模块配置:

5 4G无线模块配置

2. 软件开发流程

1)APP端开发

功能模块:

l 控制面板:开关、亮度滑块、色温调节(2700K-6500K)。

l 场景模式:阅读模式(4000K)、睡眠模式(暖黄光)。

l 语音联动:集成天猫精灵SDK,支持“打开卧室灯”“调暗20%”等指令。

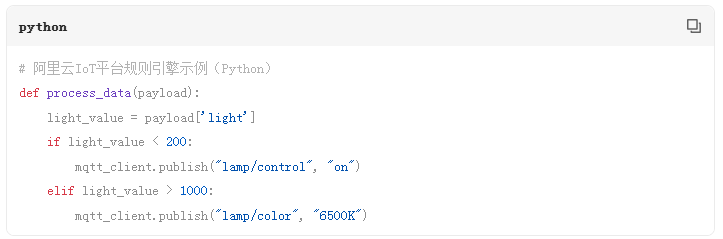

2)云端平台搭建

数据流设计

6  智能照明方案

四、通信测试与优化

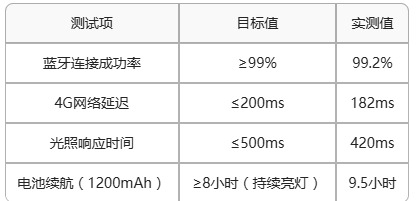

1. 测试指标

7   智能照明方案通信测试

2. 优化措施

蓝牙抗干扰:动态切换信道(37/38/39),避开Wi-Fi频段。

4G信号增强:外接4G高增益天线,部署在窗口或开阔区域。

功耗管理MCU进入STOP模式时关闭传感器供电,仅保持RTC运行。

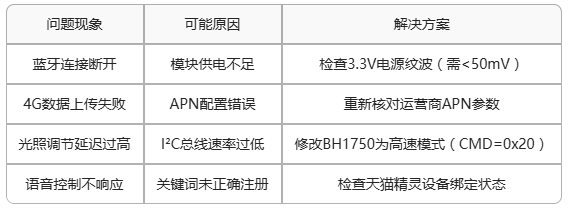

五、常见问题及解决方案

8  智能照明常见问题和解决办法

六、方案扩展性与应用场景

1. 扩展功能

多设备组网:通过E840-TTL的MQTT协议实现多灯具集群控制。

环境联动:接入温湿度传感器,实现“温度>28°C自动开启冷白光”。

能源管理:统计每日用电量,生成节能报告。

2. 典型应用场景

智能家居:卧室/客厅灯光随环境光自动调节,配合窗帘电机实现“晨曦唤醒”模式。

智慧农业:温室大棚根据光照强度动态补光,促进植物光合作用。

商业空间:商场走廊实现人来灯亮、人走灯灭的节能方案。

本方案通过E104-BT53C3车规级蓝牙模块实现本地化智能控制,借助E840-TTL系列4G模块打通云端通道,结合光照传感器与自适应算法,构建了高性价比的智能照明系统。实际部署中需重点关注电源稳定性与通信协议兼容性,未来可通过集成AI算法进一步优化用户体验。
