2025年中国智能家居市场规模预计突破1.5万亿元，设备出货量达2.81亿台，渗透率超20%，标志着行业进入规模化发展阶段[1][7]。在此背景下，传统家居向智能化转型的核心痛点集中在设备互联互通性差、通信稳定性不足及部署成本高三大方面。本方案采用STM32微控制器作为核心，结合亿佰特E22系列LoRa模块（短距离通信）与E90-DTU工业网关（远距离传输），构建一套支持“本地控制+云端管理”的全链路智能家居系统，可实现灯光、安防、温控等设备的无缝联动，部署成本较Wi-Fi方案降低40%，通信距离覆盖300米室内/10公里户外，完美适配大户型及别墅场景。
采用“感知层-传输层-应用层”三层架构，实现数据采集、传输与智能决策的闭环：
感知层：通过温湿度传感器（SHT30）、光照传感器（BH1750）、门窗磁传感器等采集环境数据，智能插座、继电器等执行控制指令；
传输层：E22系列LoRa模块实现设备间短距离无线通信（支持星型/ mesh组网），E90-DTU网关通过4G网络将数据上传至云端平台；
应用层：用户通过手机APP（支持Android/iOS）或网页端远程监控，系统根据预设规则自动触发场景化控制（如“回家模式”联动开灯、开空调）。
1、传感器节点（STM32+E22模块）每30秒采集一次数据，通过LoRa无线传输至E90-DTU网关；
2、网关将汇总数据通过4G网络发送至阿里云IoT平台，延迟<2秒；
3、云端平台对数据进行存储与分析，触发告警或控制指令（如温湿度异常时启动空调）；
4、控制指令经网关转发至对应执行器节点，实现远程或自动化控制。
选型理由：超低功耗（休眠电流<1.2μA）、丰富外设（2路I²C、3路UART），支持LoRa/Sensor接口扩展，适合电池供电场景；
关键参数：32位ARM Cortex-M0+内核，64KB Flash，8KB RAM，工作电压1.65V-3.6V，-40℃~85℃宽温工作范围。
（1）E22-400M30S LoRa模块（终端节点）
频段与功率：470MHz（中国免授权频段），30dBm发射功率，穿透能力强，适合穿墙通信；
通信性能：支持SF5-SF12扩频因子，最大传输速率62.5kbps，室内通信距离50-300米，室外空旷环境达3公里；
功耗优化：休眠电流<2μA，配合STM32低功耗模式，一节18650电池（6000mAh）可续航12个月以上。
（2）E90-DTU（工业网关）
核心功能：支持LoRaWAN协议，可管理200+终端节点，通过4G全网通上传数据至云端；
配置方式：AT命令或Web页面配置，支持频率（433/470/868/915MHz）、信道、加密方式自定义；
可靠性设计：IP30防护等级，宽电压输入（9-36V），支持看门狗复位，适应复杂家居电网环境。
1、安装STM32CubeMX 6.9.0，选择STM32L051C8T6芯片；
2、配置外设：
l I²C1（PB6/PB7）：连接SHT30与BH1750；
l UART2（PA2/PA3）：与E22模块通信（波特率9600，8N1）；
l TIM2：定时唤醒（30秒采样周期）；
3、生成工程代码，基于HAL库开发应用逻辑。
传感器数据采集：

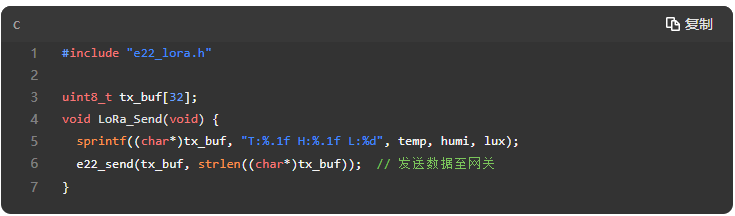

LoRa数据发送（E22模块）：
2. E90-DTU网关配置
通过USB转RS485连接网关，使用官方配置工具设置：
l 工作模式：LoRaWAN网关（Class C）；
l LoRa参数：频率470MHz，SF=10，信道0-7；
l 4G APN：CMIOT（中国移动）；
l 云端平台：阿里云IoT，ProductKey与DeviceSecret绑定。
1、创建产品“智能家居控制系统”，定义物模型（温度、湿度、光照、开关状态等）；
2、配置数据流转规则：当温度>30℃时，触发“开启空调”指令；
3、开发Web可视化面板，实时显示各房间环境数据与设备状态。
1、远程控制：灯光/插座开关、空调温度调节；
2、场景模式：一键启动“离家模式”（关闭所有设备+启动安防）；
3、告警通知：门窗异常打开时推送短信/APP通知[2]；
4、数据报表：日/周温湿度曲线，能耗统计（支持导出Excel）。
自动调节：BH1750检测光照强度，当lux<200时自动开灯，>5000时关灯，亮度分5档调节；
场景联动：配合人体红外传感器，夜间起夜时自动开启走廊低亮度灯光（<30lux），避免强光刺激。
多维度检测：门窗磁传感器检测非法入侵，摄像头实时抓拍（支持人形识别），本地SD卡存储+云端备份；
分级告警：一级告警（门窗被撬）触发声光报警+物业联动，二级告警（烟雾检测）推送用户手机[5]。
动态调节：SHT30每10分钟采集数据，夏季温度>26℃时开启空调，冬季<18℃时启动暖气；
能耗优化：采用PID算法控制空调压缩机频率，较传统温控节能15-20%[2]。
部署方案：1个E90-DTU网关（客厅）+8个E22终端节点（各房间传感器+执行器）；
核心功能：业主通过APP远程预冷/预热，回家前30分钟自动启动空调；庭院灯光随日落时间自动开关。
特殊功能：毫米波雷达无接触监测老人呼吸/心率，异常时自动联系家属；语音控制灯光/窗帘，降低操作门槛[2]。
低成本：单节点硬件成本<50元（STM32+E22模块），较ZigBee方案降低30%；
高可靠：LoRa通信丢包率<0.1%（1公里内），支持自动重传机制；
易扩展：支持OTA远程升级，新增设备仅需按下“学习键”即可入网。
2025年多地政府将智能家居纳入“以旧换新”补贴范围，北京、上海等地对适老化智能设备给予30%购置补贴[2]。本方案可进一步升级：
AI场景预测：引入边缘计算模块，通过用户行为数据分析自动推荐场景模式（如“影院模式”自动调暗灯光+关闭窗帘）；
健康监测扩展：集成心率传感器（MAX30102），实现睡眠质量分析与异常预警[1]；
能源管理优化：联动光伏屋顶与储能设备，动态调度家电用电（如电价低谷启动洗衣机）[2]。
基于STM32与亿佰特LoRa技术的智能家居方案，以“稳定可靠、低成本、易部署”为核心优势，完美契合2025年智能家居规模化落地需求。无论是普通家庭、别墅还是老年公寓，均可通过该系统实现设备互联互通与场景化智能控制，助力用户迈入“主动服务”式智慧生活。
