基于E220系列LoRa模块的智能农业环境监控与控制方案

E220系列LoRa模块智能农业解决方案:基于物联网的精准环境监控与控制技术方案

一、智能农业方案背景与核心价值概述

2025年中央一号文件明确提出“加快推进农业农村现代化,大力发展智慧农业”,物联网技术作为智慧农业的核心支撑,正推动传统农业向精准化、低碳化转型。成都亿佰特E220系列LoRa模块凭借超远传输距离、超低功耗、抗干扰性强等特性,结合SHT30温湿度传感器与BH1750光照传感器,构建覆盖“感知-传输-决策-控制”全链条的智能农业监测系统,可实现水资源节约30%以上、作物产量提升20%的显著效益,已广泛应用于智能温室、果园监测、水产养殖等场景。

二、智能农业方案硬件选型与技术参数

1. LoRa通信模块:EBYTE E220系列

E220系列LoRa模块核心推荐型号

· E220-900T30D无线模块:工作在850.125~930.125MHz频段,发射功率30dBm,空旷环境传输距离达10km+,适用于大面积农田、果园等开阔场景;

· E220-400M30S无线模块:工作在410.125~493.125MHz频段,30dBm功率,穿透能力强,在茂密植被(如茶园、森林等环境)中通信稳定性提升40%。

E220系列LoRa模块技术优势

· 超低功耗:休眠电流<2μA,配合18650锂电池(6000mAh)+5W太阳能板,可实现全年免维护续航;

· 自适应速率:支持SF5-SF12扩频因子(0.3kbps~62.5kbps),根据环境自动调整传输速率,兼顾距离与实时性;

· 灵活配置:通过UART接口发送AT命令,3分钟完成频率、功率、信道等参数设置,支持空中唤醒与加密传输。

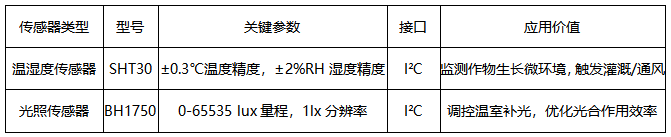

2. 环境传感器选型

1 LoRa模块智能农业方案

三、智能农业方案系统架构设计

1. 节点部署方案

· 传感器节点:每100英亩农田部署1个监测节点,由E220模块+SHT30+BH1750组成,采用IP67防水外壳,适应-40℃~85℃极端环境;

· 网关中继:选用E220-900T30D作为区域网关,通过4G/以太网接入云端平台,单网关可管理200+传感器节点,覆盖半径10km;

· 供电设计:节点采用“太阳能+锂电池”双电源方案,连续阴雨天气续航≥7天,电压低于3.3V时自动切换至超低功耗模式。

2. 通信协议与数据传输

· LoRaWAN A类协议:节点仅在数据上传后短暂打开接收窗口,功耗降低60%,适合电池供电场景;

· 自定义数据帧结构

[帧头(2B) | 设备ID(4B) | 温度(2B) | 湿度(2B) | 光照(2B) | 校验位(1B)]

单帧数据量≤15字节,传输耗时<1秒,每月流量消耗<10MB。

四、智能农业方案硬件配置与代码实现

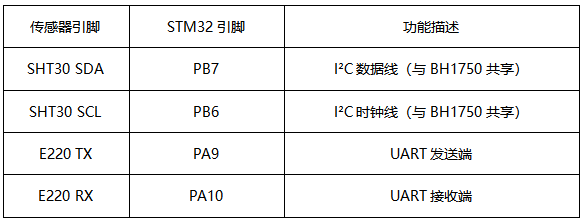

1. 传感器与MCU接线(以STM32F103为例)

2 LoRa模块智能农业方案

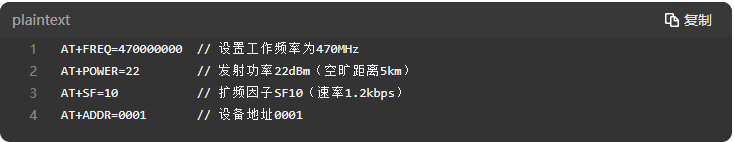

2. E220模块AT命令初始化(关键配置)

3 LoRa模块智能农业方案

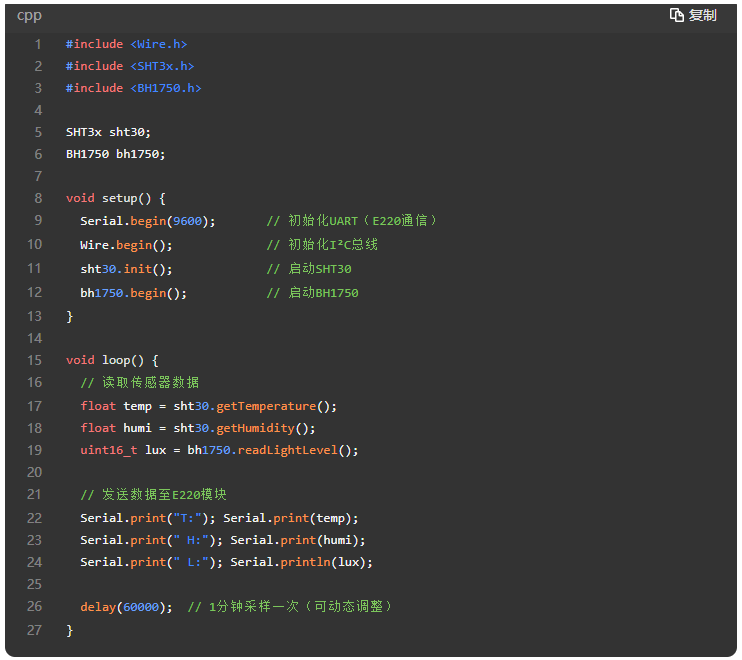

3. Arduino数据采集示例代码

4 LoRa模块智能农业方案

五、云平台与智能决策

1. 数据可视化与管理平台

推荐使用ThingsBoard阿里云物联网平台,实现三大核心功能:

· 实时监控:显示各节点温湿度、光照数据,支持地图坐标定位;

· 智能告警:设置阈值触发规则(如温度>35℃→灌溉启动,光照<2000lux→补光开启);

· 数据分析:生成作物生长环境报表,预测病虫害风险。

2. 能源优化策略

· 动态采样调节:雨天/夜间每小时采样1次,晴天每10分钟采样1次,功耗降低50%;

· 休眠唤醒机制MCU进入STOP模式,通过E220模块的空中唤醒功能远程激活。

六、典型应用场景

1. 智能温室精准调控

2000㎡番茄温室中,部署E220-400M30S节点(470MHz频段),实时监测温湿度与光照:

· 当湿度>90%时,自动开启通风扇;

· 光照不足时,联动LED补光灯(控制精度±50lux);

· 实现能耗降低25%,番茄畸形果率减少18%。

2. 果园霜冻预警系统

北方苹果园部署E220-900T30D节点,监测夜间温度:

· 当温度<2℃时,网关触发加热器启动,并向农户发送短信告警;

· 系统响应延迟<30秒,霜冻灾害损失降低70%。

3. 水产养殖溶氧监测

鱼塘中集成溶解氧传感器与E220模块,当溶氧<5mg/L时,自动开启曝气器,避免鱼类缺氧死亡,养殖成活率提升至98%。

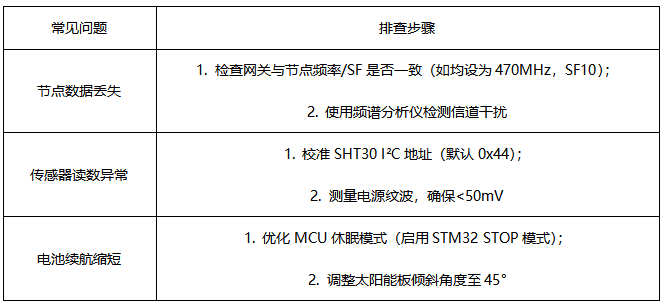

七、智能农业方案故障排除与运维

5 LoRa模块智能农业方案

八、基于E220系列LoRa模块智能农业方案效益与政策支持

1. 经济效益

· 节水节能:智能灌溉系统减少30%用水量,电费降低20%;

· 人力成本1人可管理1000亩农田,节省劳动力成本60%;

· 产量提升:根据2025年智慧农业案例数据,应用物联网技术后作物平均增产20%。

2. 政策红利

北京市《智慧农业实施方案(2025-2030年)》明确提出,对智能农业设备采购给予30%补贴,农业生产信息化率目标达50%以上,进一步降低项目落地成本。

EBYTE研发的E220系列LoRa模块与SHT30/BH1750传感器的组合方案,以低成本、易部署、高可靠的优势,为智能农业提供了从感知层到应用层的完整解决方案。无论是规模化农田、设施温室还是特色养殖,均可通过该系统实现环境精准监控与智能决策,助力农业生产“降本、增效、绿色、安全”转型。
