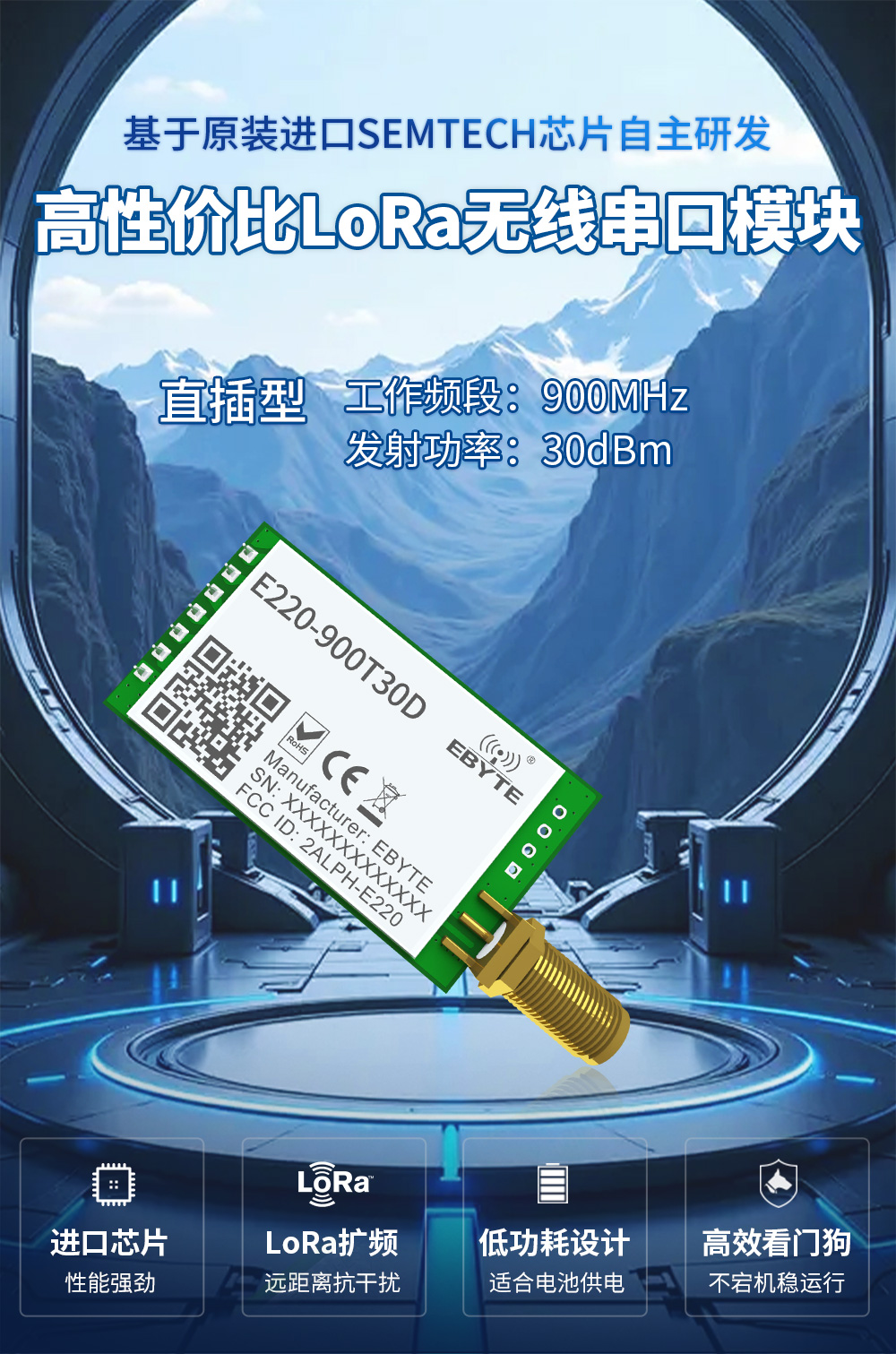

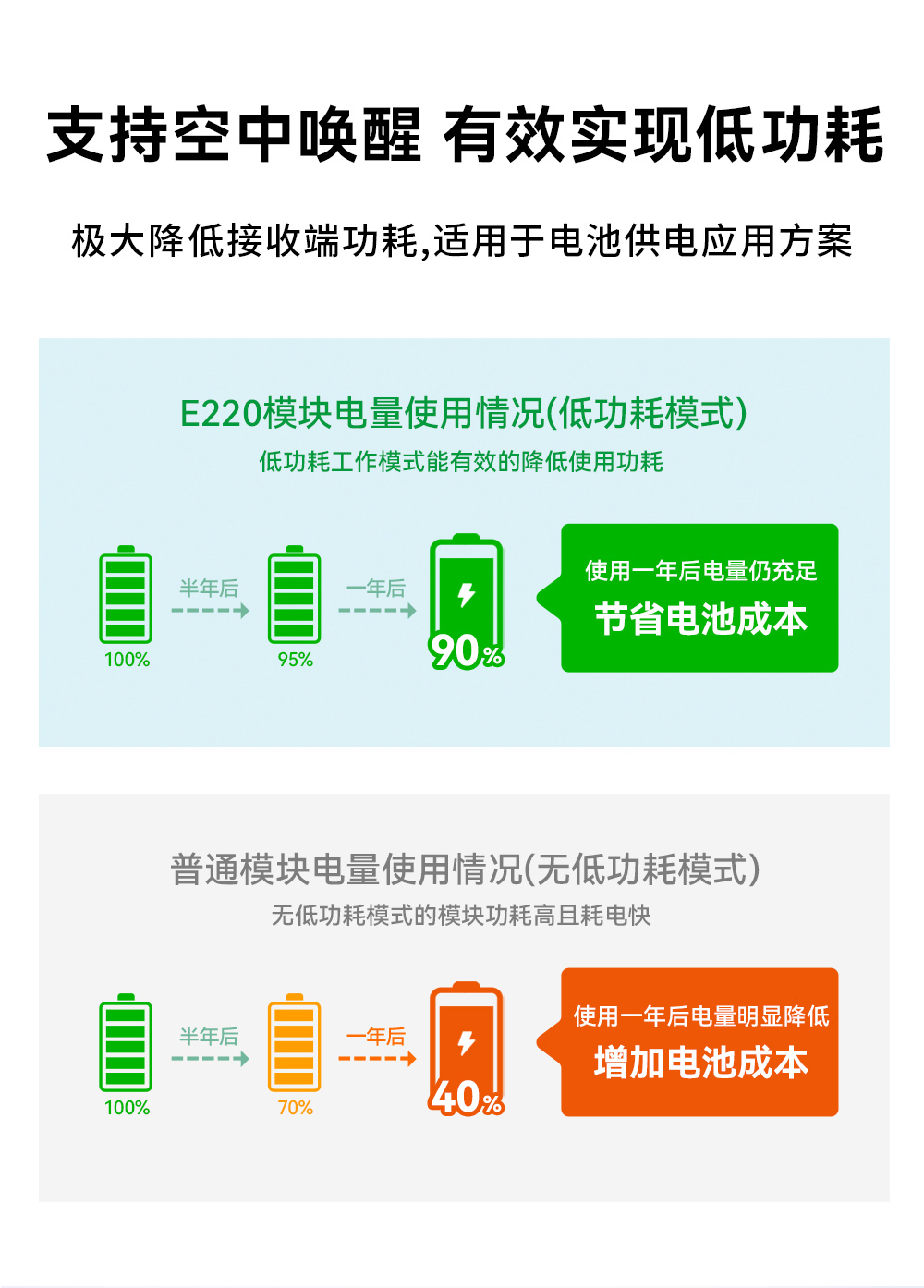

主要参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
工作电压 | 3.0 | 5.0 | 5.5 | V | ≥5.0V 可保证输出功率 |
通信电平 | - | 3.3 | - | V | 使用 5V TTL 有风险烧毁 |
发射电流 | - | 620 | - | mA | 瞬时功耗@30dBm |
接收电流 | - | 17.2 | - | mA | - |
休眠电流 | - | 5.0 | - | uA | 软件关断 |
工作温度 | -40 | - | +85 | ℃ | 工业级设计 |

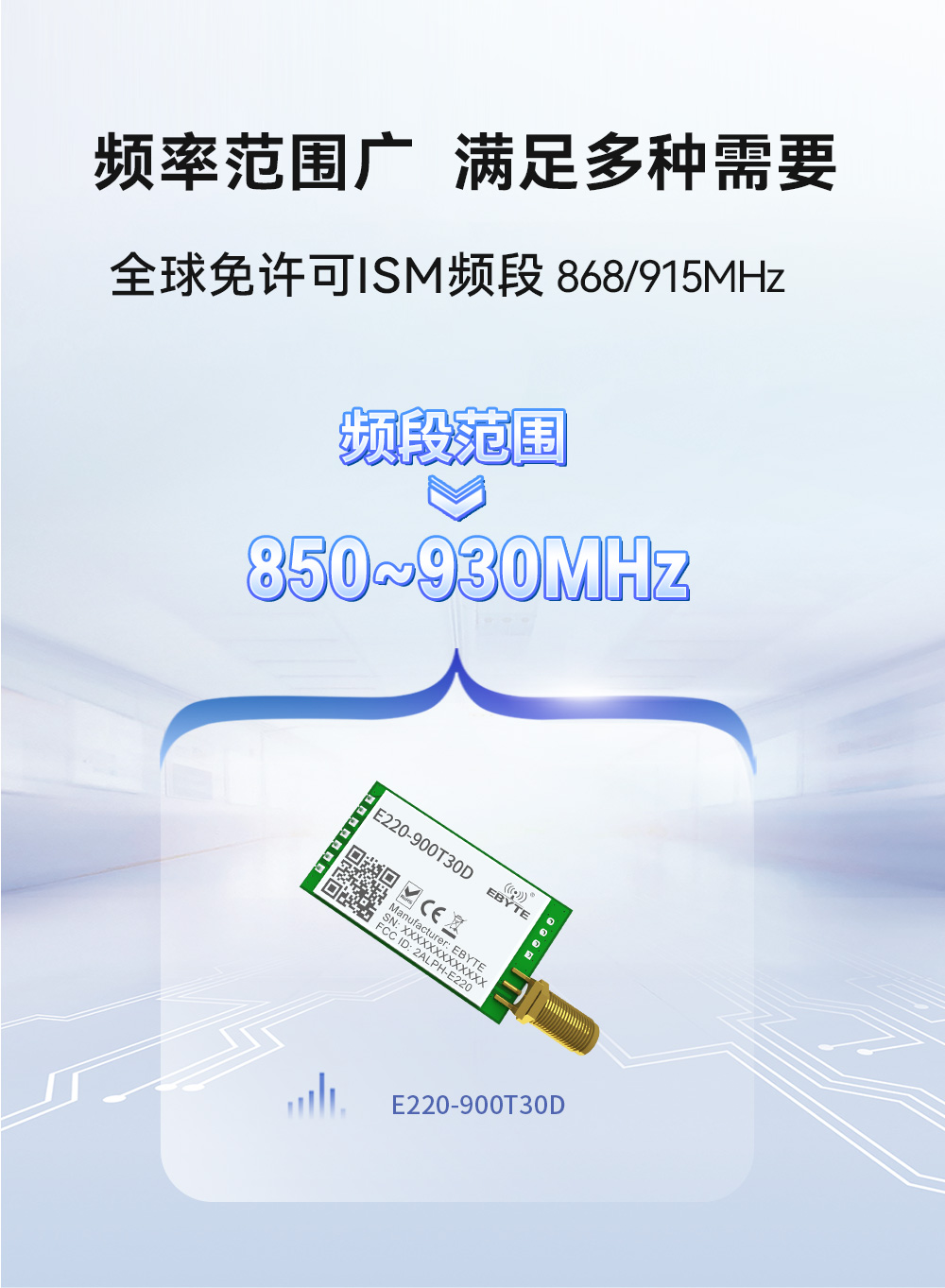

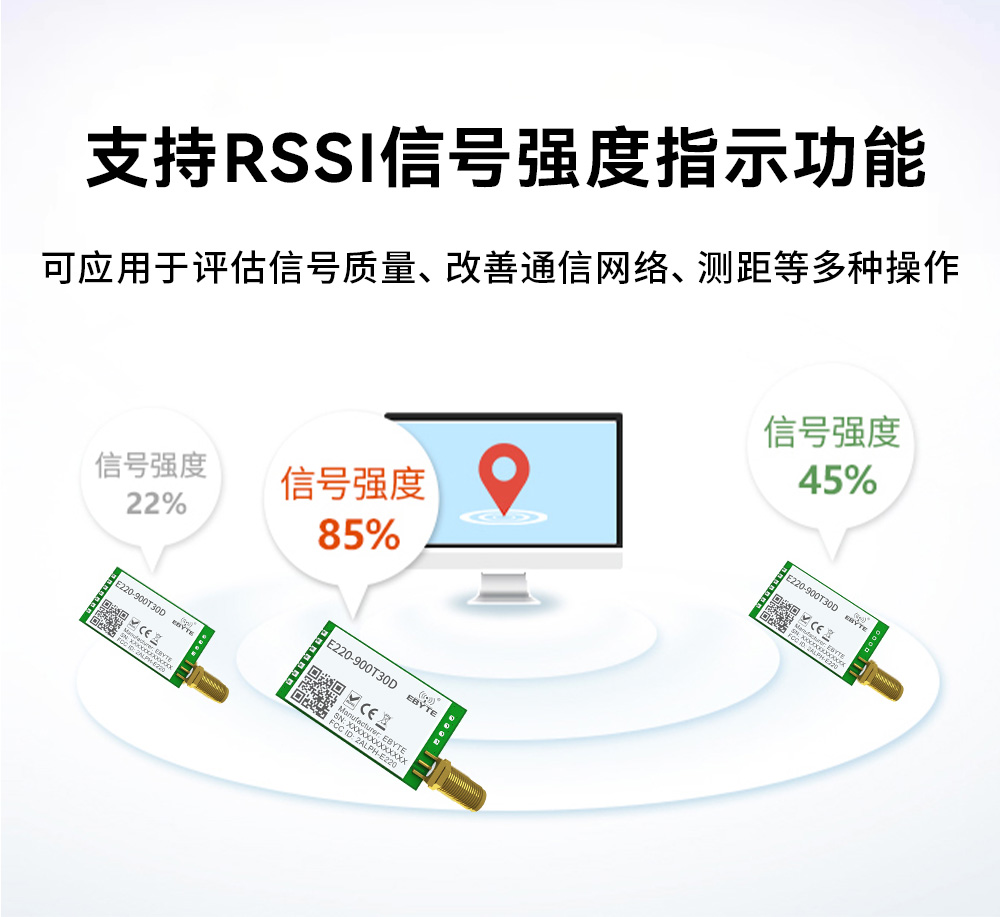

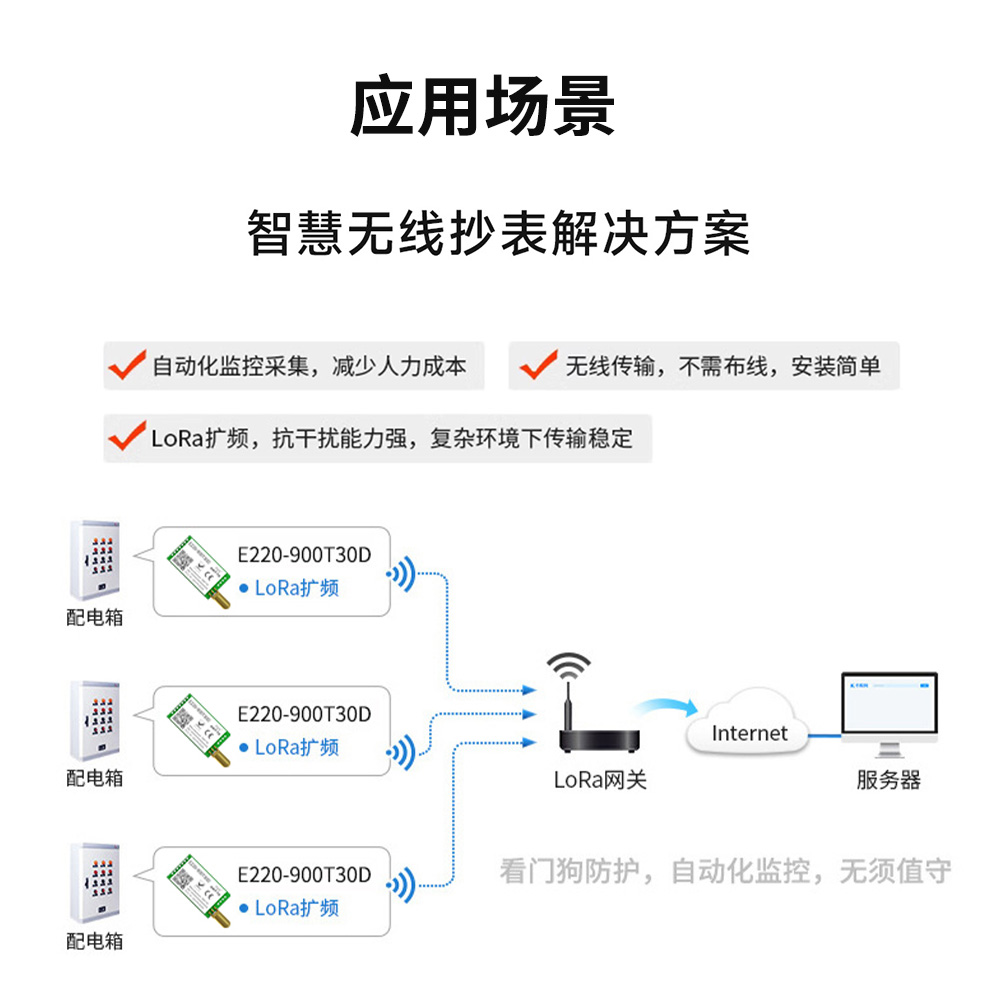

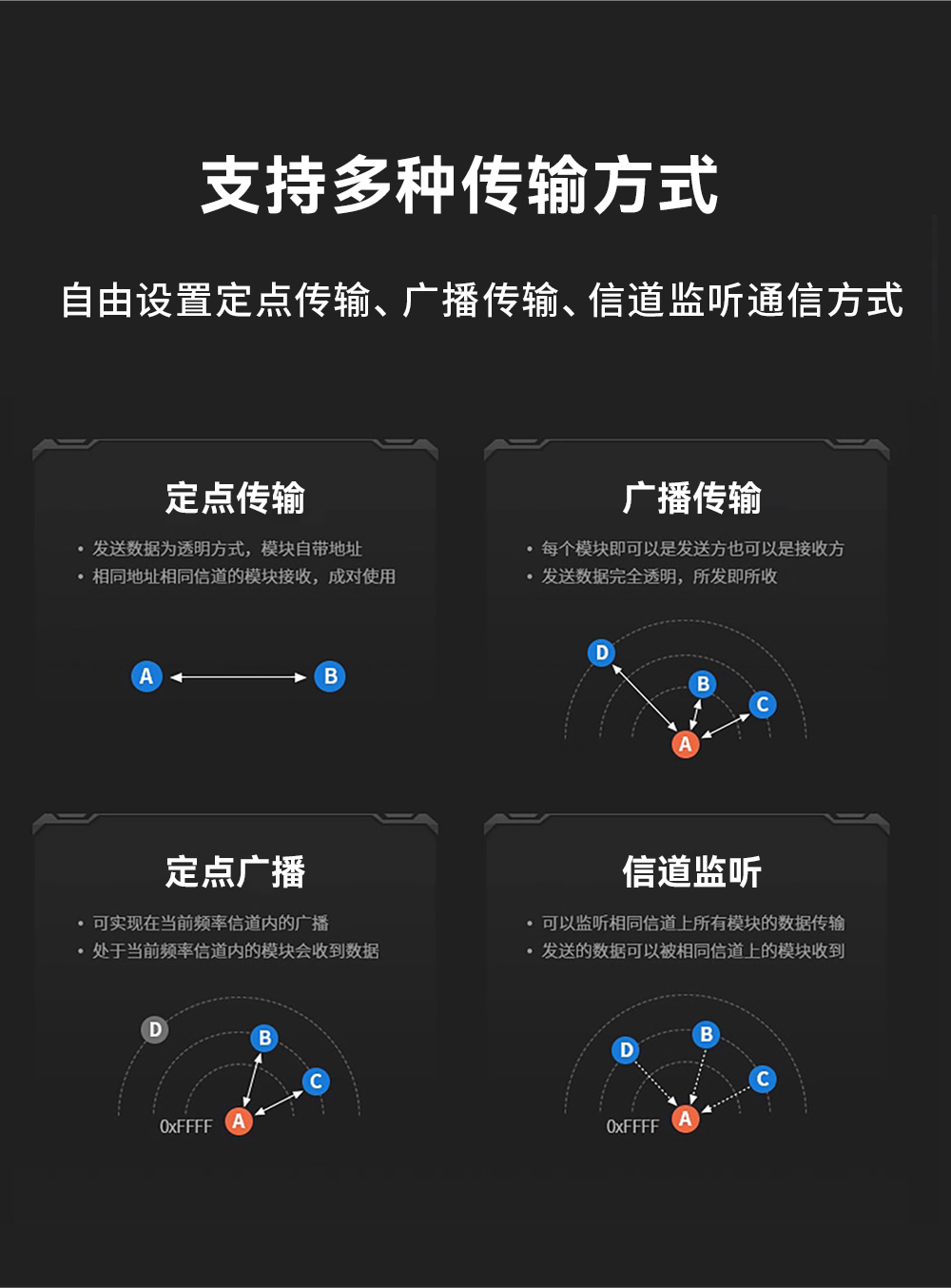

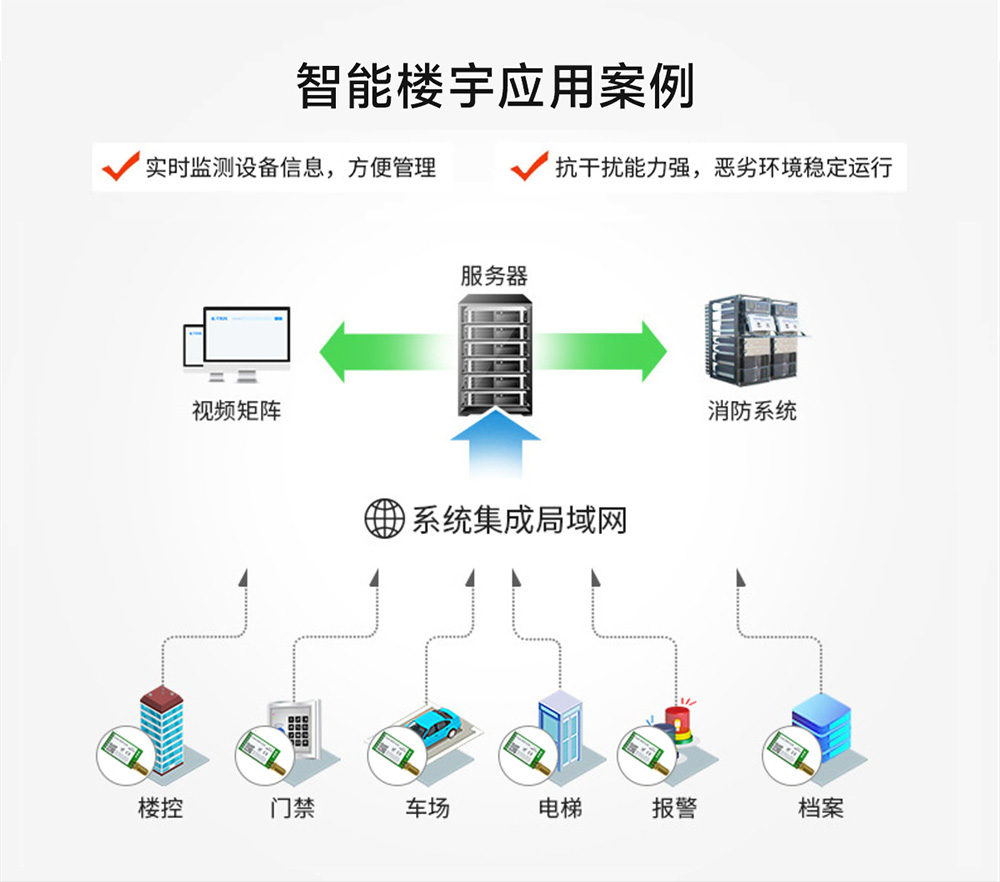

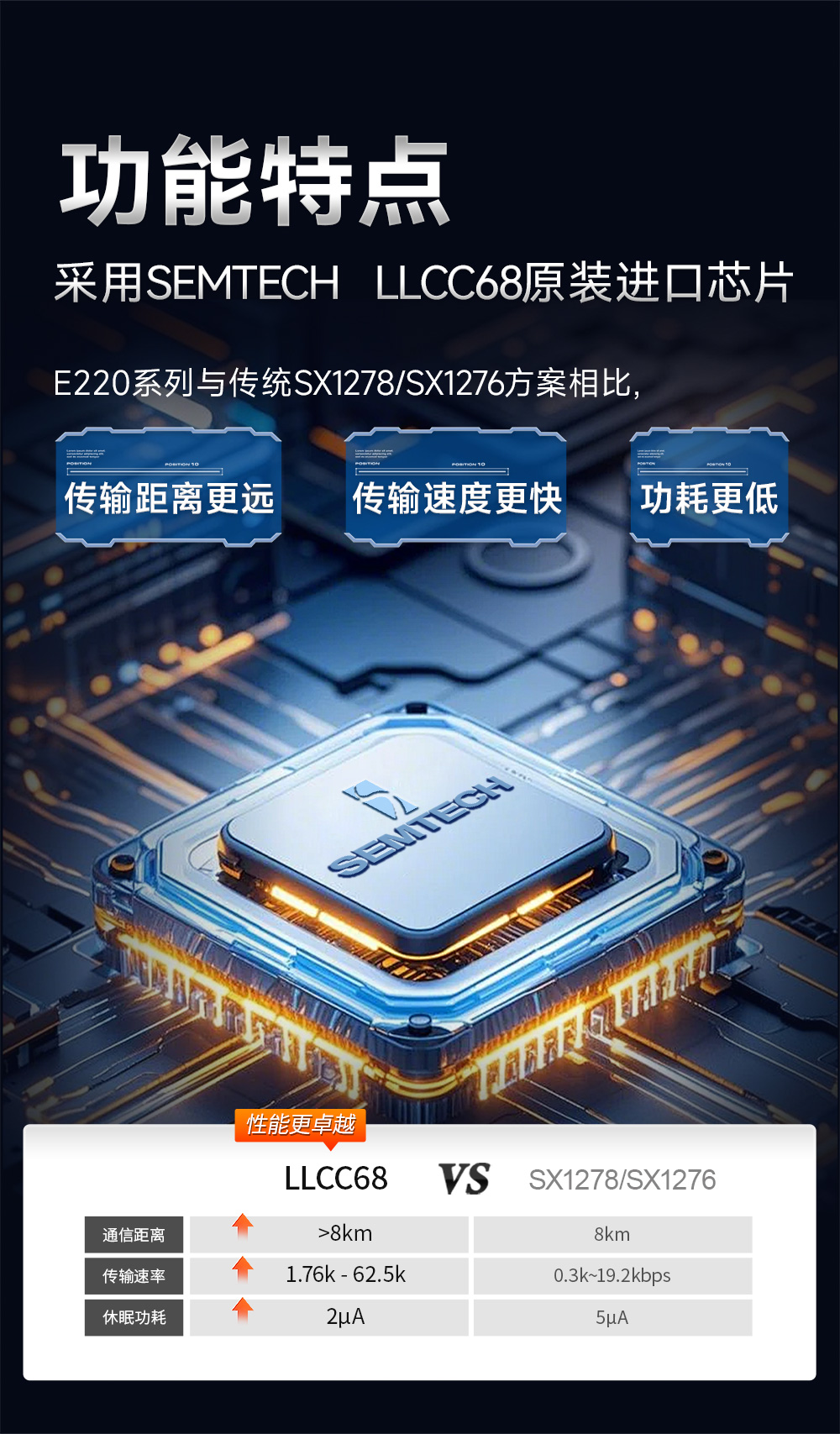

工作频段 | 850.125 | 873.125 | 930.125 | MHz | 支持 ISM 频段 |
发射功率 | 29 | 30 | 30 | dBm | - |
接收灵敏度 | -146 | -147 | -148 | dBm | 空中速率 2.4 kbps |
空中速率 | 2.4k | 2.4k | 62.5k | bps | 用户编程控制 |
主要参数 | 性能 | 备注 |
参考距离 | 10km | 晴朗空旷,天线增益 5dBi,天线高度 2.5米,空中速率 2.4kbps |
发射长度 | 200 Byte | 可通过指令设置分包 32/64/128/200 字节发送 |
缓存容量 | 400 Byte | - |
调制方式 | LoRa | 新一代 LoRa 调制技术 |
通信接口 | UART 串口 | TTL 电平 |
封装方式 | 直插式 | - |

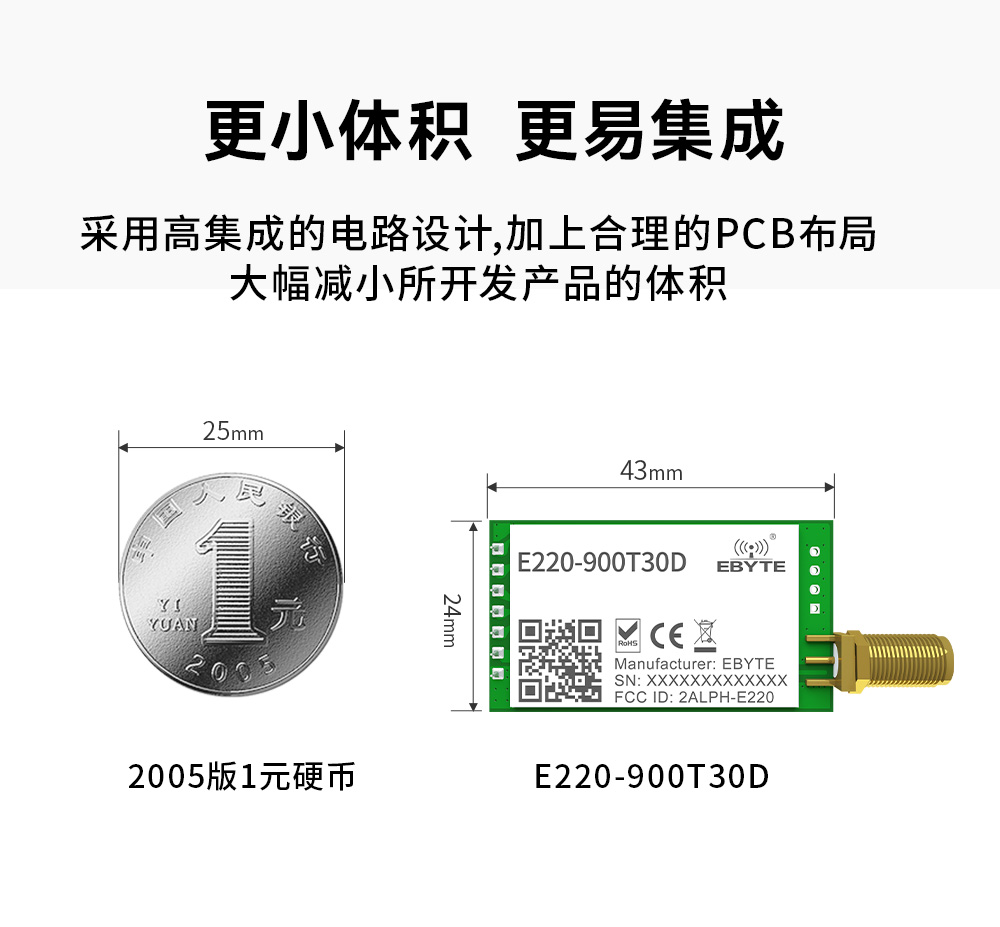

外形尺寸 | 24*43 mm | - |

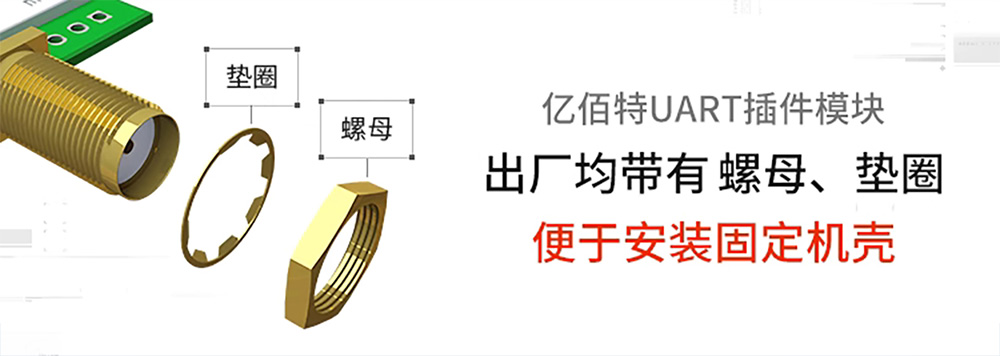

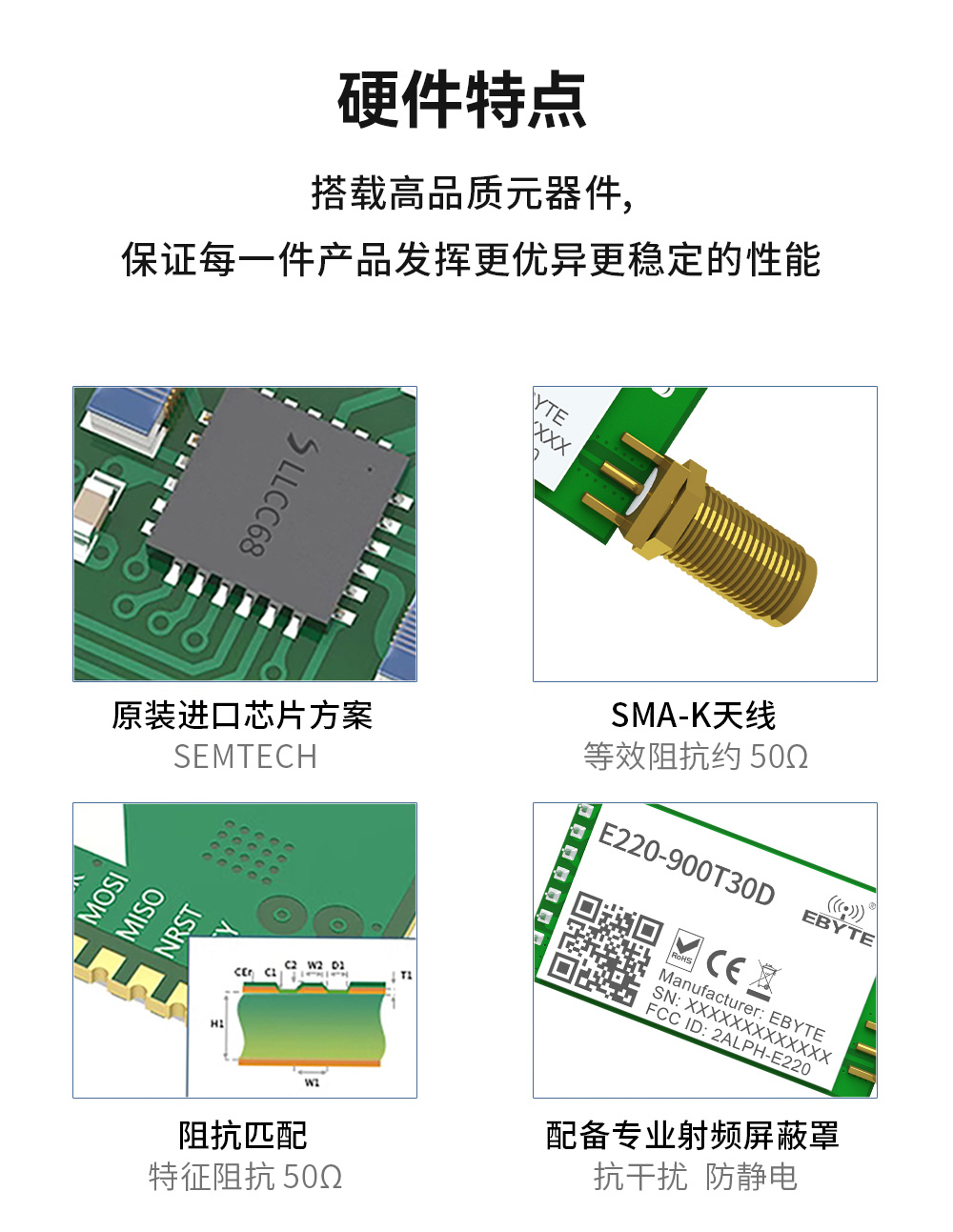

射频接口 | SMA-K | 等效阻抗约 50Ω |
序号 | 引脚 | 引脚方向 | 备注 |
1 | M0 | 输入(极弱上拉) | 和 M1 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地) |
2 | M1 | 输入(极弱上拉) | 和 M0 配合,决定模块的 4 种工作模式(不可悬空,如不使用可接地) |
3 | RXD | 输入 | TTL串口输入,连接到外部TXD引脚 |
4 | TXD | 输出 | TTL串口输出,连接到外部RXD引脚 |
5 | AUX | 输出 | 用于指示模块工作状态;用户唤醒外部 MCU,上电自检初始化期间输出低电平;(可以悬空) |
6 | VCC | 输入 | 模块电源正参考,电压范围:3.0V~5.5V DC |
7 | GND | 输入 | 模块地线 |
8 | 固定孔 | 固定孔 | |
9 | 固定孔 | 固定孔 | |
10 | 固定孔 | 固定孔 | |
11 | 固定孔 | 固定孔 |
