| 射频参数 | 参数值 | 备注 |
| 工作频段 | 410.125~493.125MHz | 支持 ISM 频段 |
| 发射功率 | 22 dBm | 最大功率（约160mW） |
| 接收灵敏度 | -129dbm | - |
| 空中速率 | 2.4k~62.5kbps | - |
| 实测距离 | 5000米 | 晴朗空旷环境，最大功率，天线增益5dBi，高度2m |
| 硬件参数 | 参数值 | 备注 |

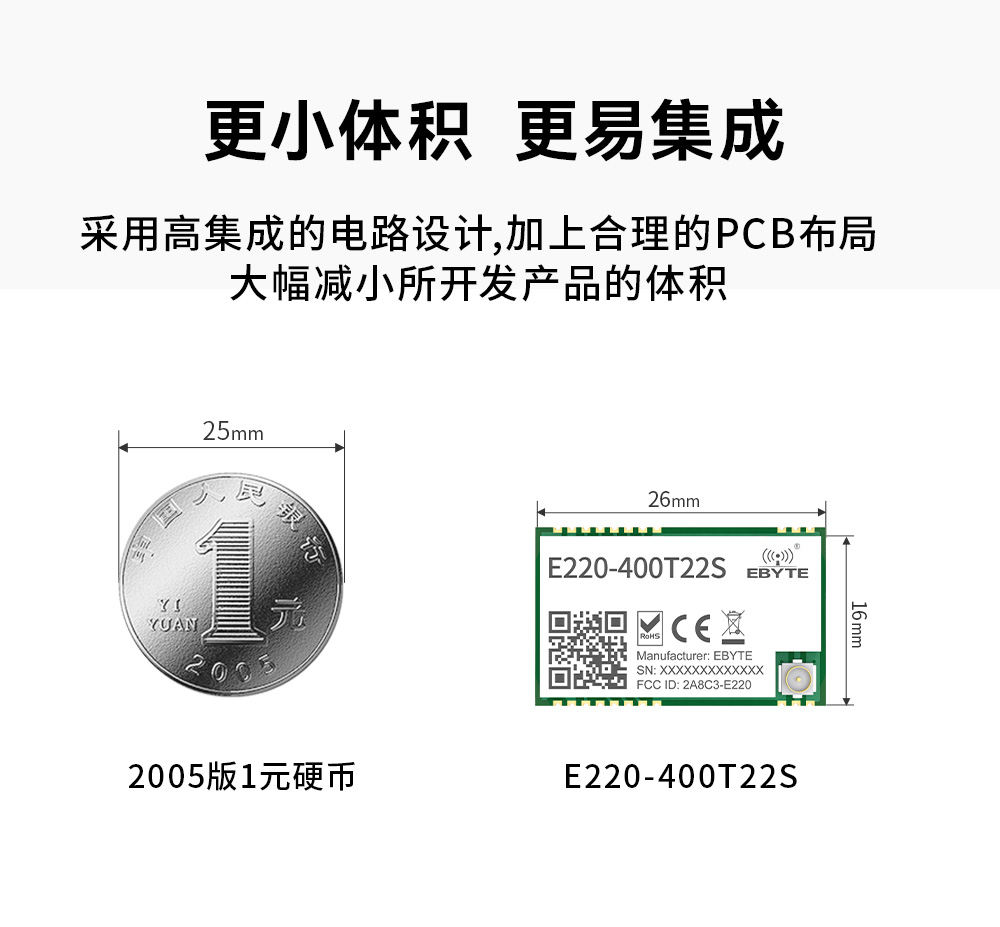

| 尺寸大小 | 16 * 26 mm | |
| 天线形式 | IPEX/邮票孔 | |
| 通信接口 | UART | |
| 封装方式 | 贴片 | |
| 电气参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 电源电压 | 2.3 | 5.0 | 5.5 | V | ≥3.3V 可保证输出功率 |
| 通信电平 | - | 3.3 | - | V | |
| 发射电流 | - | 110 | - | mA | 22dBm（160mW） |
| 接收电流 | - | 11 | - | mA | |
| 休眠电流 | - | 2 | - | uA | |
| 工作温度 | -40 | 20 | +85 | ℃ |
| No. | Name | Direction | Features |
| 1 | NC | - | 空脚 |
| 2 | GND | - | 模块地线 |
| 3 | NC | - | 空脚 |
| 4 | NC | - | 空脚 |
| 5 | NC | - | 空脚 |
| 6 | NC | - | 空脚 |
| 7 | NC | - | 空脚 |
| 8 | GND | - | 模块地线 |
| 11 | GND | - | 模块地线 |
| 12 | ANT | - | 天线 |
| 13 | GND | - | 模块地线 |
| 14 | GND | - | 模块地线 |
| 15 | GND | - | 模块地线 |
| 16 | GND | - | 模块地线 |
| 19 | GND | - | 模块地线 |
| 20 | M0 | 输入（极弱上拉） | 和 M1 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 21 | M1 | 输入（极弱上拉） | 和 M0 配合，决定模块的 4 种工作模式（不可悬空，如不使用可接地） |
| 22 | RXD | 输入 | TTL 串口输入，连接到外部 TXD 输出引脚； |
| 23 | TXD | 输出 | TTL 串口输出，连接到外部 RXD 输入引脚； |
| 24 | AUX | 输出 | 用于指示模块工作状态； 用户唤醒外部 MCU，上电自检初始化期间输出低电平；（可以悬空） |
| 25 | VCC | - | 模块电源正参考，电压范围：2.3～5.5V DC |
| 26 | GND | - | 模块地线 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：sales@cdebyte.com |
| 技术咨询 |
| 【在线提交】：http://www.ebyte.com/apple-technology.aspx |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 芯片方案 | 载波频率Hz | 发射功率dBm | 测试距离km | 空中速率bps | 封装形式 | 产品尺寸mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E220-400M33S | SPI | LLCC68 | 400M | 33 | 16 | 1.76~62.5k 0.6~300k | 贴片 | 38.5*24 | 新一代 LoRa扩频 | ||
| E220-900MBL-02 | USB | - | - | - | - | - | - | - | E220-900MM22S开发评估套件 | ||
| E220-400MBL-02 | USB | - | - | - | - | - | - | - | E220-400MM22S开发评估套件 | ||
| E220-900MM22S | SPI | LLCC68 | 850M 930M | 21~22 | 6 | 1.76～62.5k | 贴片式 | 10*10*2.5 | 全新的LoRa调制技术、超远传输距离 | ||
| E220-400MM22S | SPI | LLCC68 | 410M 493M | 22 | 6 | 1.76～62.5k | 贴片式 | 10*10*2.5 | 全新的LoRa调制技术、超远传输距离 | ||
| E220-230T30D | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 插针式 | 24*43 | 新一代 LoRa扩频 | ||
| E220-230T30S | UART | LLCC68 | 220M 236M | 30 | 10 | 2.4~62.5k | 贴片 | 25*40.5 | 新一代 LoRa扩频 | ||
| E220-900MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-900M22S开发评估套件 | ||
| E220-400MBL-01 | USB | - | - | - | - | - | - | 53*27 | E220-400M22S开发评估套件 | ||
| E220P-400T22S | UART | LLCC68 | 433M 470M | 22 | 7 | 2.4~62.5k | 贴片 | 16*26 | 新一代 LoRa扩频 | ||
| E220-400R30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 插针式 | 26*48 | 全新 LoRa 扩频 | ||
| E220-900M22S | SPI | LLCC68 | 868M 915M | 22 | 6 | 1.76~62.5k 0.6~300k | 贴片 | 20*14*2.8 | 新一代 LoRa扩频 | ||
| E220-400M22S | SPI | LLCC68 | 433M 470M | 22 | 6 | 1.76~62.5k 0.6~300k | 贴片 | 20*14*2.8 | 新一代 LoRa扩频 | ||
| E220-900TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T22S模块测试板 | ||
| E220-900TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-900T30S模块测试板 | ||
| E220-900T30S | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 贴片 | 25*40.5 | 新一代 LoRa 扩频 | ||
| E220-900T22S | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 贴片 | 16*26 | 新一代LoRa扩频 | ||
| E220-400T22S | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 贴片 | 16*26 | 新一代 LoRa扩频 | ||
| E220-400T30S | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 贴片 | 25*40.5 | 新一代 LoRa扩频 | ||
| E220-400TBH-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T30S模块测试板 | ||
| E220-400TBL-01 | USB | - | - | - | - | - | - | 80*45 | E220-400T22S模块测试板 | ||
| E220-400T30D | UART | LLCC68 | 433M 470M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 全新 LoRa 扩频 | ||
| E220-400T22D | UART | LLCC68 | 433M 470M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 全新一代 LoRa 扩频技术 | ||
| E220-900T22D | UART | LLCC68 | 868M 915M | 22 | 5 | 2.4~62.5k | 直插 | 21*36 | 新一代LoRa扩频 | ||
| E220-900T30D | UART | LLCC68 | 868M 915M | 30 | 10 | 2.4~62.5k | 直插 | 24*43 | 新一代 LoRa 扩频 | ||
| E220-900M30S | SPI | LLCC68 | 868M 915M | 30 | 10 | 1.76~62.5k 0.6~300k | 贴片 | 38.5*24 | 新一代 LoRa扩频 | ||
| E220-400M30S | SPI | LLCC68 | 433M 470M | 30 | 10 | 1.76~62.5k 0.6~300k | 贴片 | 38.5*24 | 新一代 LoRa扩频 |
