| 主要参数 | 参数值 | 备注 |
| 参考距离 | 10km | 晴朗空旷，天线增益 5dBi，天线高度 2.5 米，空中速率 2.4kbps |
| 发射长度 | 200 Byte | 可通过指令设置分包 32/64/128/200 字节发送 |
| 缓存容量 | 400 Byte | - |
| 调制方式 | LoRa | 新一代 LoRa 调制技术 |
| 通信接口 | 485 接口 | 485 电平 |
| 封装方式 | 插针式 | - |
| 接口方式 | PH2.0 | 间距 2.0mm，有预留 2.54mm 孔 |

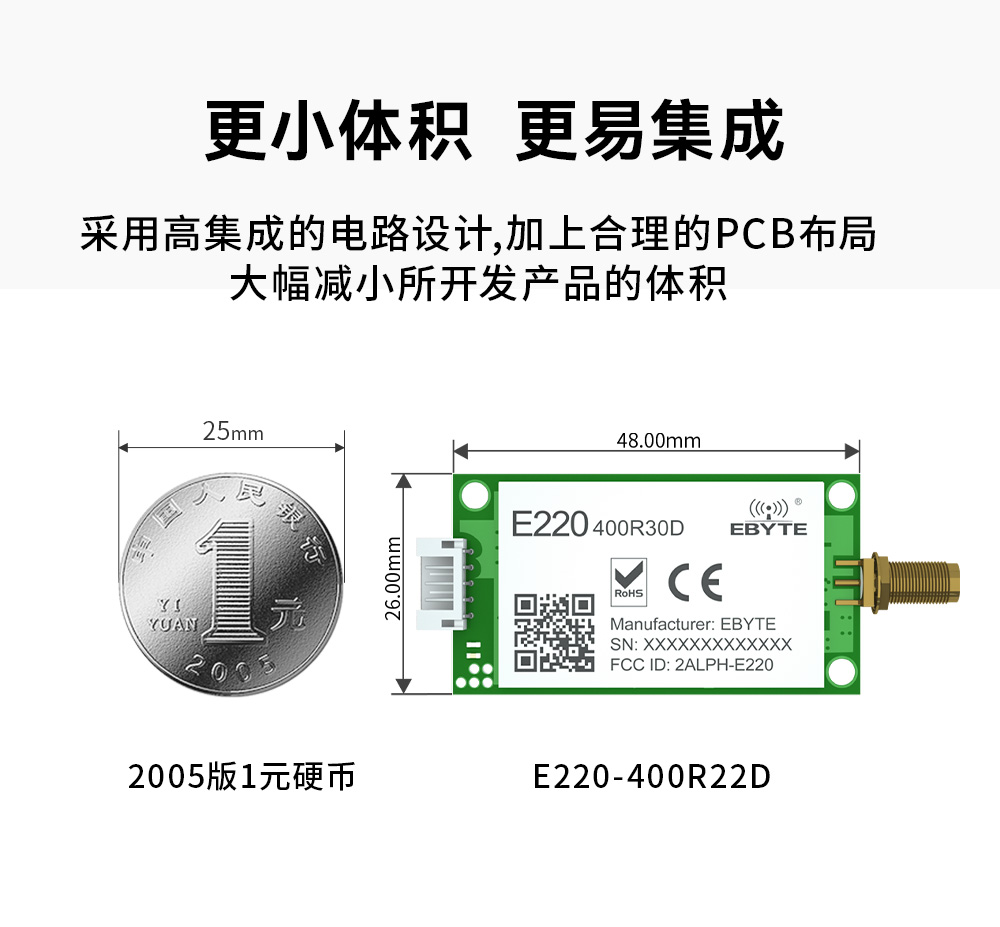

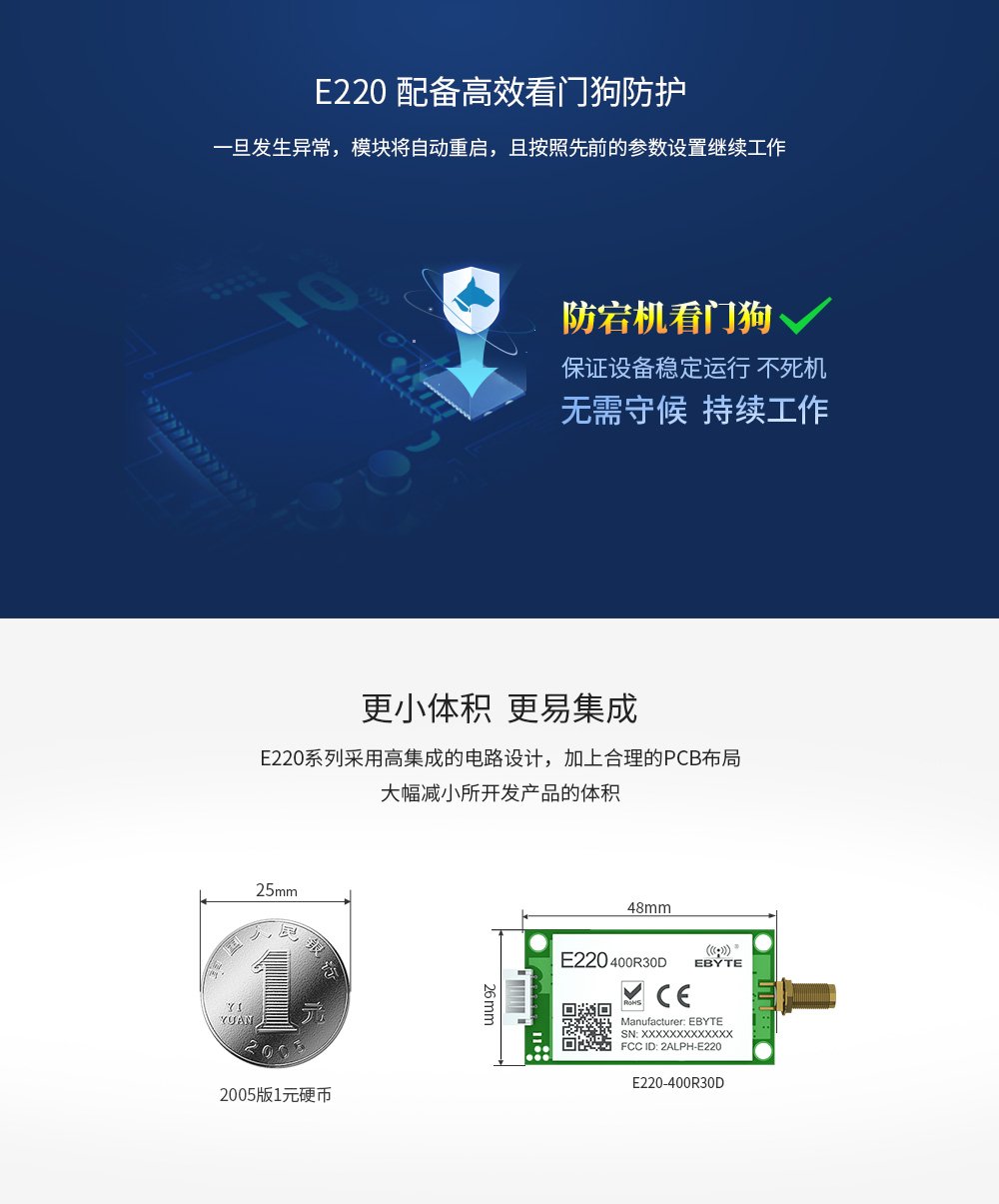

| 外形尺寸 | 26*48mm | - |
| 射频接口 | SMA-K | 等效阻抗约 50Ω |
| 主要参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
| 工作电压 | 4.5 | 5.0 | 5.5 | V | ≥5.0V 可保证输出功率 |
| 通信电平 | - | - | - | V | 485 电平 |
| 工作温度 | -40 | - | 85 | ℃ | 工业级设计 |

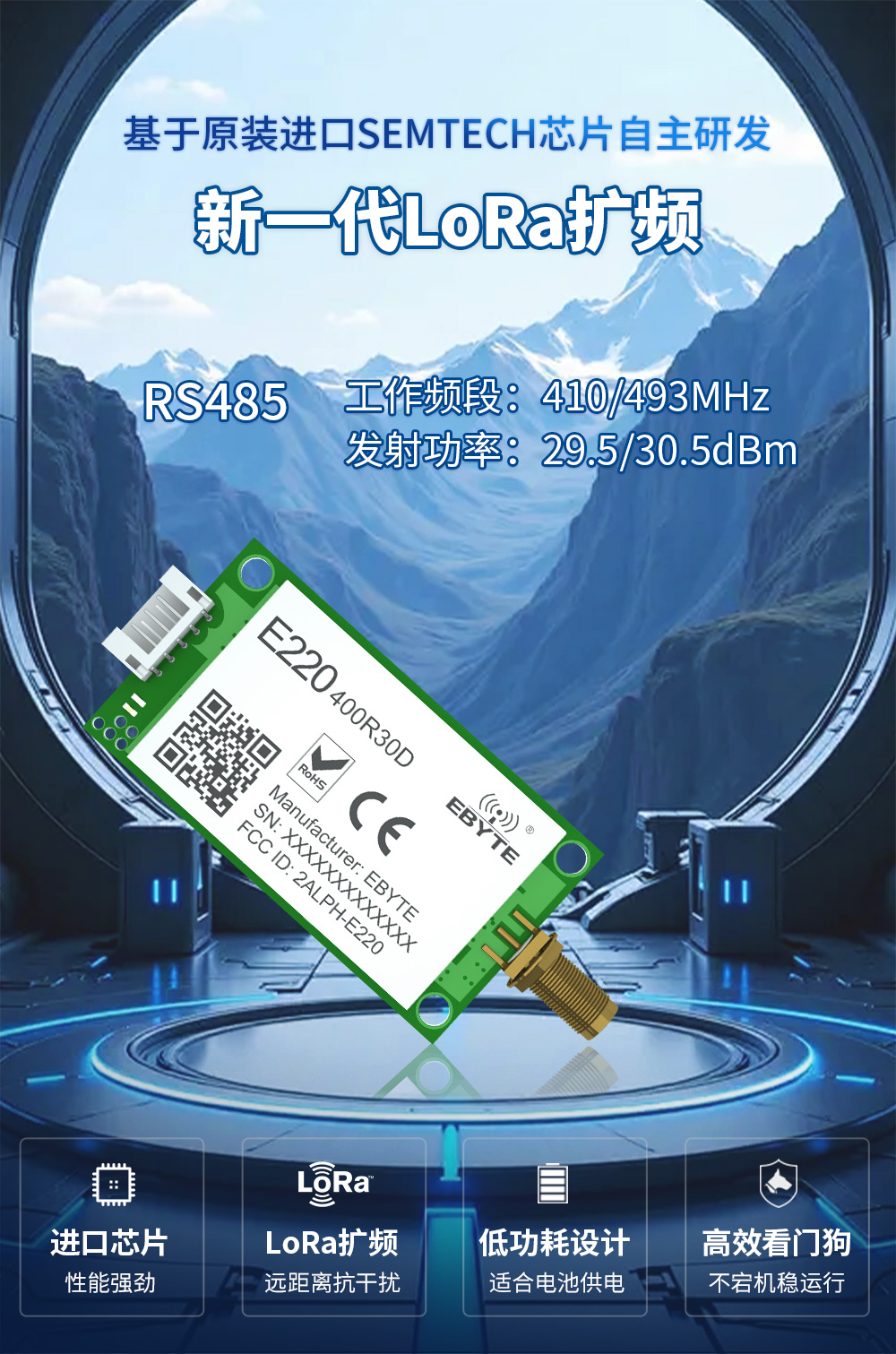

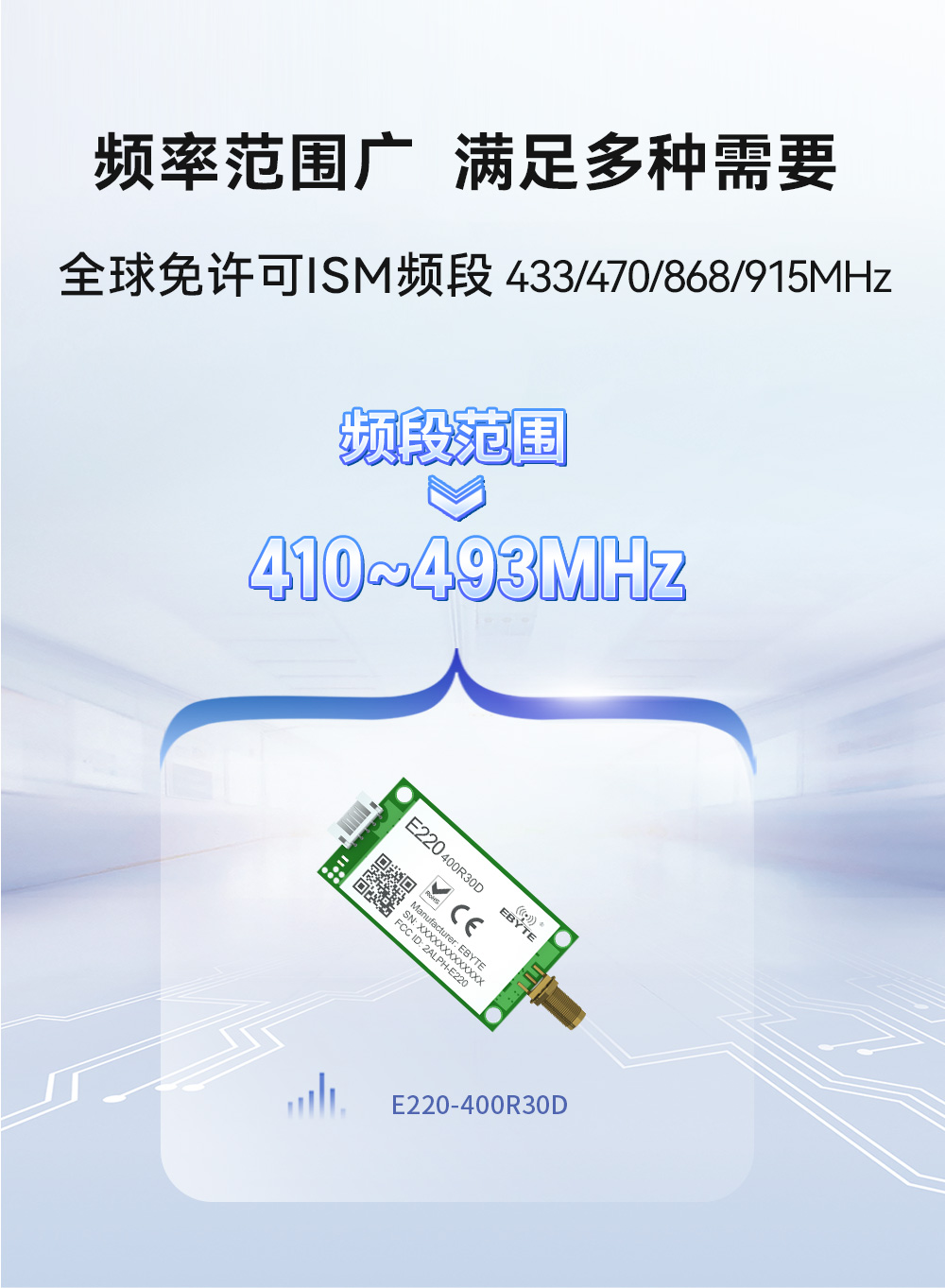

| 工作频段 | 410.125 | - | 493.125 | MHz | 支持 ISM 频段 |
| 发射电流 | - | 630 | - | mA | 瞬时功耗@30dBm |
| 接收电流 | - | 19 | - | mA | - |
| 休眠电流 | - | - | - | uA | 不支持低功耗 |
| 最大发射功率 | 29.5 | 30.0 | 30.5 | dBm | - |
| 接收灵敏度 | - | -129 | - | dBm | -124dbm,BW_L=125kHz,SF = 7,LORA TM; -129dbm,BW_L=125kHz,SF = 9,LORA TM; -121dbm,BW_L=250kHz,SF = 7,LORA TM; -129dbm,BW_L=250kHz,SF = 10,LORA TM; -117dbm,BW_L=500kHz,SF = 7,LORA TM; -127dbm,BW_L=500kHz,SF = 11,LORA TM; |
| 空中速率 | 2.4k | 2.4k | 62.5k | bps | 用户编程控制 |
| 序号 | 引脚 | 引脚方向 | 备注 |
| 1 | VCC | 输入 | 模块电源正参考，电压范围：4.5～5.5V DC |
| 2 | GND | 输入 | 模块地线 |

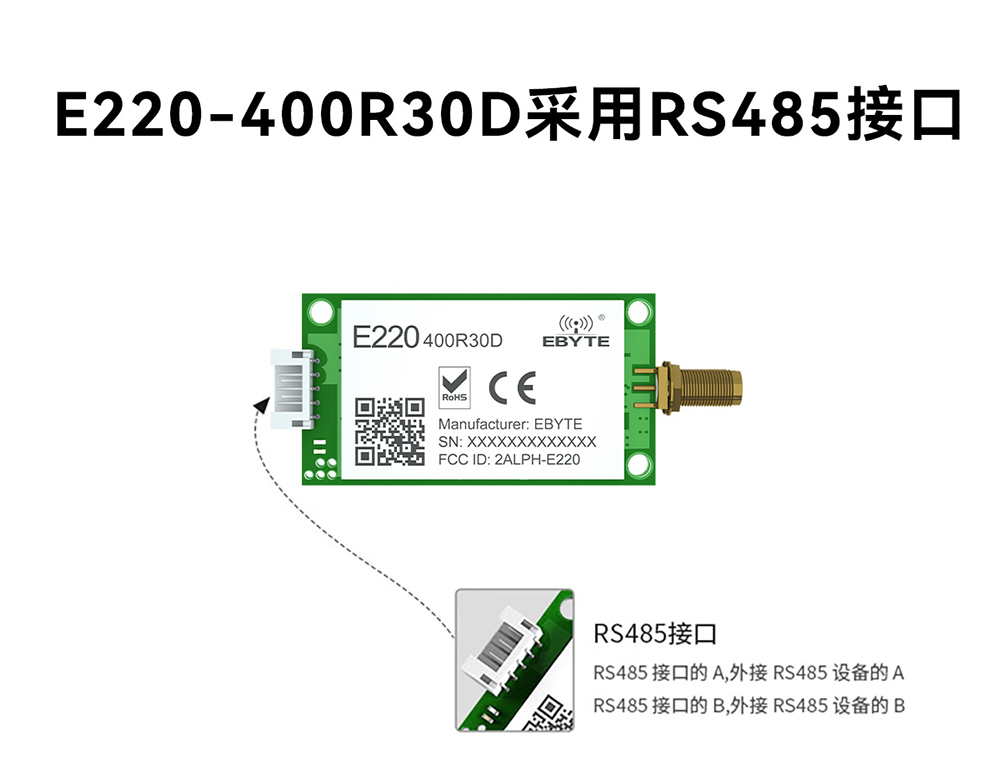

| 3 | 485A | 输入/输出 | RS485 接口的 A,外接 RS485 设备的 A |
| 4 | 485B | 输入/输出 | RS485 接口的 B,外接 RS485 设备的 B |
| 5 | STB | 输出 | 空闲时为低电平，配置过程和收发时为高 |
| 6 | 发送指示灯 | - | 绿色，有数据发送时指示灯闪烁 |
| 7 | 接收指示灯 | - | 蓝色，有数据接收时指示灯闪烁 |
| 8 | 固定孔 | - | 固定孔 |
| 9 | 射频接口 | - | SMA-K，等效阻抗约 50Ω |
| 10 | 固定孔 | - | 固定孔 |
| 11 | 固定孔 | - | 固定孔 |
