随着物联网技术的发展，智能玩具市场呈现爆发式增长。EWM104-BT5125系列蓝牙音频模块作为亿佰特电子推出的高性能解决方案，基于高通QCC5125芯片，集成BLE5.1协议、高性能音频编解码器和灵活的IO接口，为智能玩具提供低功耗、高稳定性的无线音频传输能力。本方案针对互动毛绒玩具、教育机器人和智能积木等智能玩具应用场景，提供从硬件集成到软件调试的全流程落地指南，帮助厂商快速实现产品智能化升级。
l 超低功耗设计：8mA有功电流，0.5μA睡眠电流，支持AA电池供电6-12个月，满足便携式玩具续航需求。
l 稳定的网状网络：支持15+设备并发连接，丢包率<2%，适用于多玩具协同场景（如智能积木编队）。
l 紧凑封装：8x8mm SMD封装，可集成于微型机器人、娃娃穿戴设备等小型玩具。
l 成本优势：价格比Nordic 同类产品低40%，适合20-50美元价位段教育玩具大规模量产。

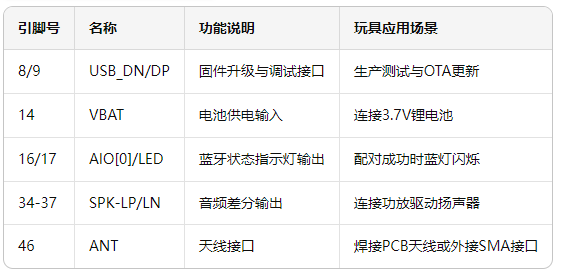

电源管理：采用3.7V锂电池供电，通过LDO（如RT9193-33）转换为3.3V给模块供电，确保纹波系数<50mV。
音频接口：
l 麦克风输入：推荐使用差分咪头（如SPM1423）连接MIC1_P/MIC1_N引脚，通过2.2uF电容耦合。
l 扬声器输出：SPK-LP/SPK-LN接D类功放（如TPA6132）驱动8Ω/2W喇叭，实现清晰语音播放。
天线设计：PCB天线需远离金属部件，净空区≥20mm×10mm，确保通信距离达标。
电磁兼容：模块下方避免铺设高频走线，金属外壳需开Φ5mm以上的天线窗口。
散热设计：长时间工作时模块温度≤60℃，需与发热元件（如电机驱动）保持5mm以上距离。

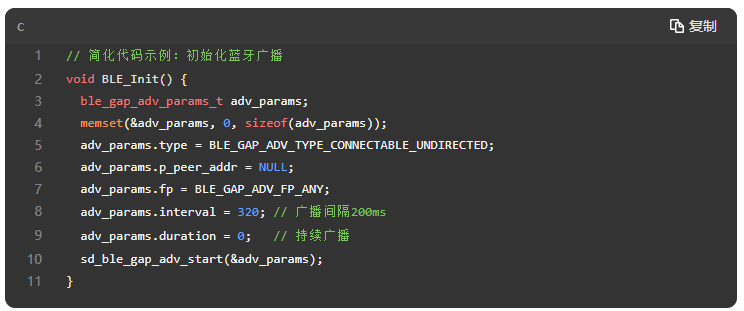

工具链：使用高通ADK（Audio Development Kit）2.0，支持C语言开发与调试。
调试工具：通过USB转TTL模块连接UART接口，使用TeraTerm发送AT指令配置模块参数（蓝牙模块默认串口波特率9600）。
快速配对：支持NFC一碰配对，通过PIO[54]引脚连接NFC标签（如NT3H2111）。
采用LC3编解码器，实现双向语音传输延迟<30ms，适用于故事机角色对话场景。
通过Kalimba DSP实现降噪算法，抑制80dB环境噪音，确保儿童语音指令准确识别。
支持蓝牙空中升级，通过手机APP推送固件包（最大32M-bit），升级过程断电可恢复。

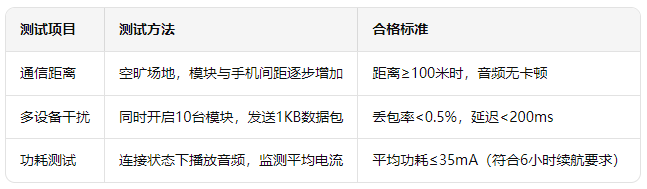

手机系统：兼容Android 8.0+、iOS 12.0+，验证蓝牙连接稳定性（连续连接24小时无断开）。
玩具主控：适配STM32L051、Arduino Nano等主流MCU，通过UART实现数据透传。
电磁辐射：符合EN 300328标准，辐射功率≤10dBm。
儿童安全：通过RoHS认证，模块表面温度≤45℃（避免烫伤风险）。
现象：蓝牙频繁断开或搜索不到设备。
排查步骤：
l 检查天线是否虚焊，净空区是否被金属遮挡。
l 测量VBAT电压，确保供电稳定（纹波<100mV）。
l 通过AT指令AT+NAME?确认设备名称是否正确广播。
现象：播放语音时有杂音或断音。
解决方案：
l 麦克风差分输入电路需对称布局，避免共模干扰。
l 调整DSP参数，开启AEC（回声消除）功能。
l 确保音频文件采样率为44.1kHz（模块最优支持格式）。
现象：电池续航不足预期。
优化措施：
l 非通信时段进入深度睡眠模式（通过AT+PWRM=1设置）。
l 降低广播间隔至500ms（默认320ms）。
l 关闭未使用的外设（如SPI接口）。
功能实现：通过BLE Audio实现双向语音对话，内置降噪算法确保嘈杂环境下识别率>95%。
硬件配置：模块+STM32L051+600mAh电池，支持12小时连续语音交互。
用户场景：儿童通过语音指令与玩具互动，如“讲故事”“学英语”，家长可通过APP远程留言。
多机协同：6台机器人通过蓝牙网状网络编队，实现同步舞蹈或 obstacle avoidance。
低延迟控制：采用aptX LL编码，控制指令延迟<20ms，确保动作同步性。
EWM104-BT5125系列蓝牙音频模块以其低功耗、高集成度和低成本优势，成为智能玩具蓝牙音频方案的理想选择。通过本方案的硬件设计指南、软件实现要点和测试验证方法，厂商可快速完成产品落地。未来，随着BLE 6.0技术的普及，模块将支持1km+传输距离和亚毫秒级延迟，进一步拓展户外智能玩具场景（如遥控赛车、无人机编队）。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多蓝牙音频传输模块产品及蓝牙技术蓝牙协议资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
