RF射频常用单位术语深度解析解析

RF射频领域常用单位术语解析:从基础概念到实战应用

引言

在无线通信、物联网、5G/6G、卫星导航等射频技术主导的领域,精准理解和运用单位术语是工程师、技术人员的核心能力。本文系统梳理射频领域功率、频率、阻抗、噪声、信号质量等关键参数的单位定义、换算关系及实战案例,助力从业者高效开展设备选型、链路设计与故障排查。

RF-射频常用单位术语

一、功率单位:从毫瓦到分贝毫瓦的工程表达

1dBm(分贝毫瓦):无线通信的“功率语言”

定义:以1毫瓦(mW)为基准的对数功率单位,公式为 ( PdBm = 10 log10PmW

核心优势:将乘除运算转化为加减运算,简化链路预算计算(如发射功率+增益-损耗=接收功率)。

典型场景

手机发射功率20~33 dBm(约0.1~2W),受限于SAR值(电磁辐射安全标准);

Wi-Fi路由器15~20 dBm(32~100 mW),需符合各国频谱法规(如FCC Part 15);

危险阈值:微波炉泄漏>50 dBm(0.1W)可能危害人体,需严格控制。

2dB(分贝):相对功率的“比例标尺”

定义:表示两个功率的比值(无量纲),公式为( PdB = 10 log10 P1/P2

工程意义

放大器增益20 dB意味着功率放大100倍;

电缆损耗5 dB/100米表示信号每传输100米衰减至原功率的1/3.2。

3W(瓦特):大功率设备的“直接表述”

适用场景:基站、雷达等大功率设备(如4G基站发射功率43 dBm=20W),小功率场景(如蓝牙模块)更常用dBm。

二、频率单位:从Hz到太赫兹的频谱划分

1Hz(赫兹)与衍生单位:kHz/MHz/GHz

换算关系1 GHz=103  MHz=106  kHz=109  Hz。

射频频谱划分:

LF(低频)30~300 kHz(RFID、导航信标);

HF(高频)3~30 MHz(短波广播、业余无线电);

微波300 MHz~300 GHz(5G Sub-6 GHz、毫米波、卫星通信)。

2关键频段应用案例

2.4 GHz:蓝牙、Wi-Fi(802.11b/g/n)的免费频段,易受干扰;

3.5 GHz:中国5G主力频段(Sub-6 GHz),覆盖与容量平衡;

28 GHz/39 GHz5G毫米波频段,带宽达400 MHz,支持10 Gbps速率;

1.575 GHzGPS L1频段,民用导航核心频率。

三、阻抗单位:Ω(欧姆)与匹配的“黄金法则”

150Ω与75Ω:射频系统的“标准语言”

50Ω:同轴电缆、天线接口的主流标准(如SMA、N型接口),兼顾功率容量与信号损耗;

75Ω:电视信号(CATV)、卫星接收系统,侧重低损耗传输。

2阻抗匹配的工程意义

反射损耗:当负载阻抗与传输线阻抗不匹配时,信号反射形成驻波,VSWR(电压驻波比)需≤1.5(理想值1:1);

测量工具:网络分析仪通过S11参数(回波损耗,单位dB)评估匹配度,S11=-20 dB表示99%功率被负载吸收。

四、噪声与灵敏度:接收机性能的“底线指标”

1噪声密度(dBm/Hz):微弱信号检测的“门槛”

定义:单位带宽(1Hz)内的噪声功率,衡量接收机在极低信号下的分辨能力。

案例

5G NR接收机灵敏度:-90 dBm(20 MHz带宽),即能识别比噪声低90 dB的信号;

低噪声放大器(LNA):噪声密度<-160 dBm/Hz,确保基站接收微弱上行信号。

2噪声系数(NF):设备“纯净度”的量化

定义:输入信噪比与输出信噪比的比值(dB),公式为NF=10log10输出噪声 / 输入噪声)。

性能标杆

卫星通信LNANF=0.5~1 dB(接近理论极限);

消费级Wi-Fi模块NF=5~8 dB,成本与性能平衡。

五、信号质量与调制:从EIRP到SNR的“链路健康度”

1EIRP(有效全向辐射功率):法规与覆盖的“平衡杆”

定义:发射功率与天线增益的叠加值(EIRP = Ptx + Gant),单位dBm。

法规限制

美国FCC:工业设备EIRP≤36 dBm(4W)

欧盟ETSI:短距离设备(SRD)EIRP≤20 dBm(100 mW)

2SNR(信噪比):通信质量的“晴雨表”

定义:信号功率与噪声功率的比值(dB),直接决定调制解调性能。

体验阈值

语音通信SNR≥10 dB(无杂音);

4K视频传输SNR≥25 dB(无卡顿);

5G URLLCSNR≥15 dB(满足毫秒级时延)。

六、实战工具与单位换算速查

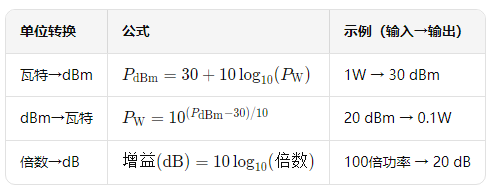

1核心换算公式

射频单位核算公式

2常见问题解答(FAQ)

Q1:为何射频系统普遍采用50Ω阻抗?

A50Ω是功率容量(75Ω更高)与信号损耗(30Ω更低)的折中,由二战时期同轴电缆军工标准延续而来。

Q2dBm和dB能直接相加吗?

AdBm是绝对功率,dB是相对增益/损耗,两者可直接运算(如30 dBm + 10 dB增益 = 40 dBm)。

七、行业趋势与扩展阅读

太赫兹频段(100 GHz~3 THz)6G潜在频段,单位需扩展至dBm/Hz(噪声密度)和THz(频率);

绿色射频技术:通过优化功率放大器效率(如GaN材料),降低基站能耗(目标:每bit能耗<1 nJ)。

射频单位是连接理论与工程的“桥梁”,掌握其物理意义与实战技巧,可显著提升无线系统设计效率与可靠性。建议结合仿真工具(如ADS、CST)与频谱分析仪实操,深化理解。

(注:本文数据基于3GPP、FCC、IEEE 802.11标准及行业实践,具体参数需结合设备手册调整。)
