E104-BT40系列串口转双模蓝牙从机模块使用指南

一、双模蓝牙模块简介

E104-BT40系列双模蓝牙模块是亿佰特研发的蓝牙BLE4.2+SPP3.0协议版本串口转双模蓝牙从机模块,即低功耗蓝牙BLE与经典蓝牙SPP Profile,可在BLE低功耗蓝牙与经典蓝牙之间自由切换,工作在2.4GHz频段。

E104-BT40系列双模蓝牙模块使用通用AT指令设置参数,操作简单快捷。蓝牙模块仅支持蓝牙从机角色,通过该蓝牙模块可以使传统的低端串口设备或者MCU控制的设备进行无线数据传输。是一款低成本使用简单通信可靠的数据传输模块。

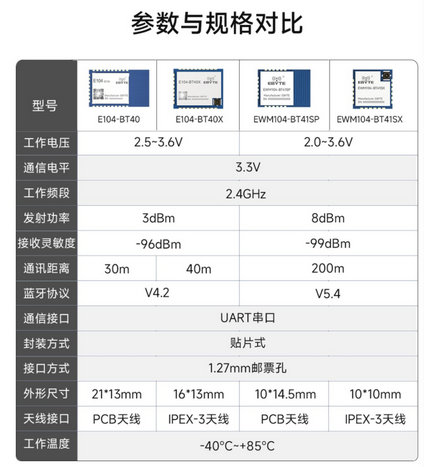

1 E104-BT40系列双模蓝牙模块

蓝牙模块常见应用场景

蓝牙无线数据传输、无线抄表无线传感、智能家居、工业控制、工业遥控遥测、智能楼宇管理、智能建筑管理、自动化数据采集、健康传感器、汽车检测设备、智能机器人等物联网应用方案。

二、E104-BT40系列双模蓝牙模块应用指南

1、调试/测试推荐软件:

PC端串口工具:-SSCOM.exe或者AccessPort

手机端ble调试APP: BLE-nRF connect、经典蓝牙-蓝牙串口助手

2、蓝牙模块配置步骤

蓝牙模块未连接时均为AT指令模式,建立连接时,模块进入透传模式,可通过拉低MODE引脚进入AT指令模式,拉高MODE引脚返回透传模式。

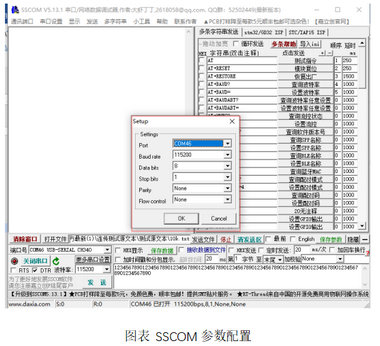

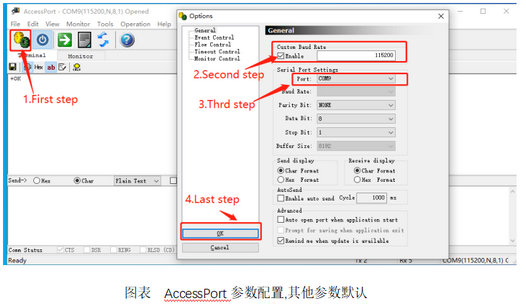

设置串口工具相关配置(默认配置:115200,8,1,none,none),如下图所示;

2 E104-BT40系列双模蓝牙模块

3 E104-BT40系列双模蓝牙模块

按照上图指令表所示指令,按照产品手册第6.2节指令说明,发送AT指令配置模块

3、数据传输

蓝牙模块上电,经典蓝牙和BLE均处于可发现状态,数据传输注意事项详见产品手册5.2章节。

蓝牙模块测试条件:

4、蓝牙模块SPP数据透传

1)、蓝牙模块上电并使能串口打印(AT+LOGMSG=1);

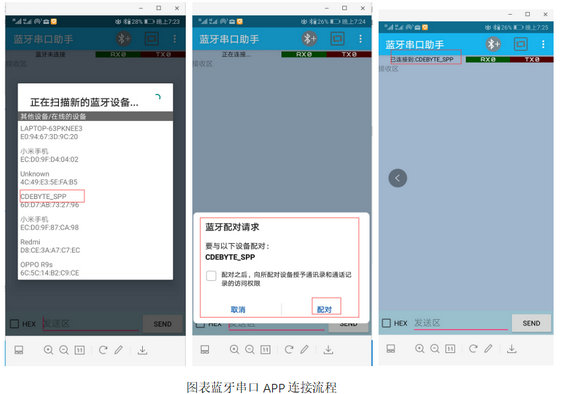

2)、打开蓝牙串口助手,搜索到蓝牙名称为: CDEBYTE_SPP,连接, 串口打印STA:connect:[mac]

4 E104-BT40系列双模蓝牙模块

3)、蓝牙模块连接成功后打印“STA:connected”,LINK引脚为低。

4)、手机app或者打开串口开始数据透传。

5、蓝牙模块BLE低功耗数据透传

蓝牙模块上电并使能串口打印(AT+LOGMSG=1);

打开nRF connect,搜索到蓝牙名称为:CDEBYTE_BLE,连接,串口打印STA;connect:[mac]

5 E104-BT40系列双模蓝牙模块

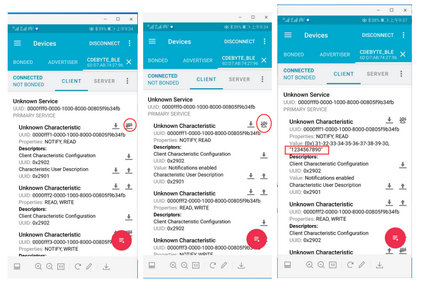

找到”Unknown Service”,打开通知,SSCOM发送“1234567890”

6 E104-BT40系列双模蓝牙模块

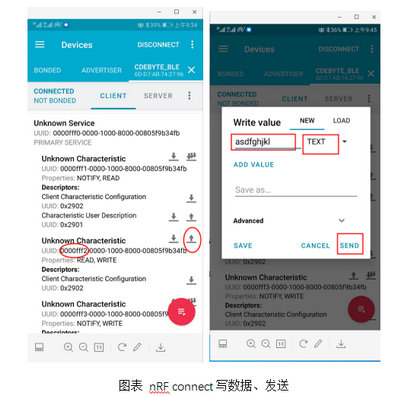

nRF connect发送“asdfghjkl”

7 E104-BT40系列双模蓝牙模块

6、双模蓝牙模块使用注意事项

蓝牙模块上电约120ms可接收AT指令;

蓝牙模块上电至蓝牙初始化完成需要1500ms;

BLE断开重连建议间隔1500ms;


今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多BLE蓝牙模块和蓝牙技术资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
