E860-DTU系列远程同步开关上位机功能及固件升级详解

一、E860-DTU系列远程遥控同步开关产品功能简介

亿佰特2025年上架的第二代E860-DTU系列LoRa同步对传开关的多模式控制(1对1双向1对多双向同路数1对多双向不同路数),系列LoRa远程遥控同步开关为了解决客户复杂应用场景,研发了1/2/4/8路、工作频段分别是400Mhz和900MHz、通信距离分别是5KM和10KM的LoRa远程同步对传开关。LoRa远程同步对传开关核心功能是实现开关状态的远程同步控制,无需布线,具备高度易用性,便于用户快速集成至现有系统。

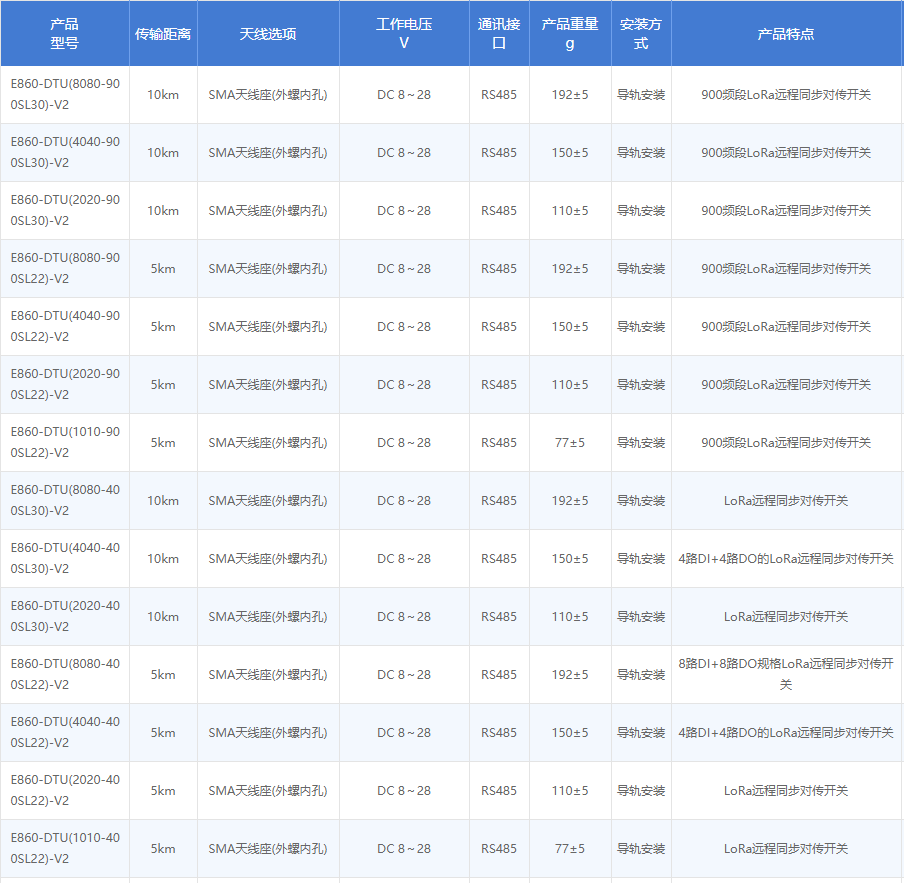

E860-DTU系列LoRa同步对传开关性能参数如下所示:

第二代E860-DTU系列

二、上位机界面介绍

1、进入上位机界面

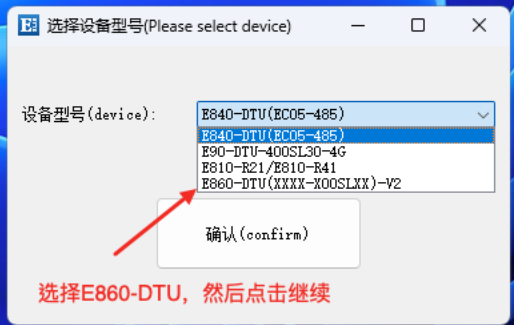

启动与连接:打开软件-> 选择设备型号 EB60-DTU -> 点击“确认”进入主界面。

E860-DTU系列远程同步开关上位机

2、主界面核心功能区与参数

E860-DTU系列远程同步开关上位机 2

2.1、基础通信设置

语言切换:支持中英文界面。

串口号:选择设备连接的物理串口。

波特率:默认值115200 (可更改)。

数据/校验/停止位: 固定值,不可更改。

2.2、核心操作按钮

打开串口:点击后建立软件与设备的通信连接。

读取参数:(需先打开串口) 点击进入“AT指令操作界面”,用于查看设备信息和修改工作参数。

保存配置:保存当前界面上设置的配置信息到设备。

恢复出厂:将设备的基本功能和高级功能参数重置为出厂默认值。

重启设备:使设备重新启动。

2.3、设备信息显示区(需先“读取参数”)

2.4、显示设备的版本信息、型号、SN码。

2.5、设备工作参数显示与配置区(需先“读取参数”)

波特率显示当前值,支持通过软件更改。

工作角色显示当前角色(主机/ 从机 / 无连接时无显示)。

工作模式显示当前工作模式。

配对数量(仅当设备是主机时显示) 显示已配对的从机数量。

配对型号(仅当设备是主机时显示) 显示已配对从机的型号。

空中速率显示当前的无线通信速率。

工作信道显示当前信道号,支持通过软件配置指定信道。

密匙支持设置通信密码。

3、固件升级

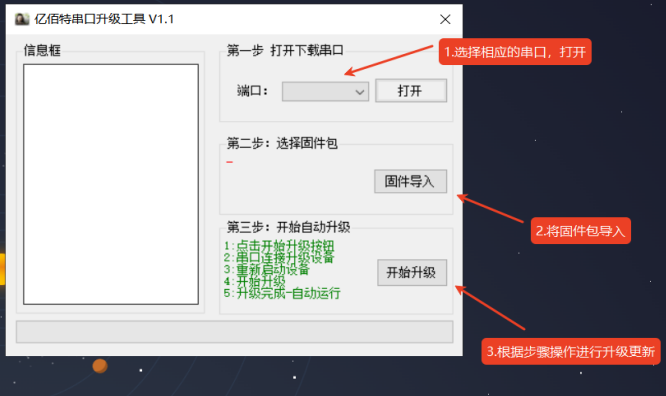

升级工具:使用官方提供的“亿佰特串口升级工具”。

E860-DTU同步对传开关固件

E860-DTU系列LoRa远程同步对传开关固件升级步骤:

  1. 从亿佯特官网下载“亿佰特串口升级工具”。

  2. 打开升级工具。

  3. 选择已连接好设备(通过RS485)的对应串口号,并“打开”串口。

  4. 选择固件包文件并导入工具。



今天的分享就到这里啦,EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展,提升资源利用率,更多LoRa技术以及开关量远程同步对传开关产品资料,感兴趣的小伙伴可以登录我们的亿佰特官网进行了解,也可以直接拨打400电话咨询技术专员!
