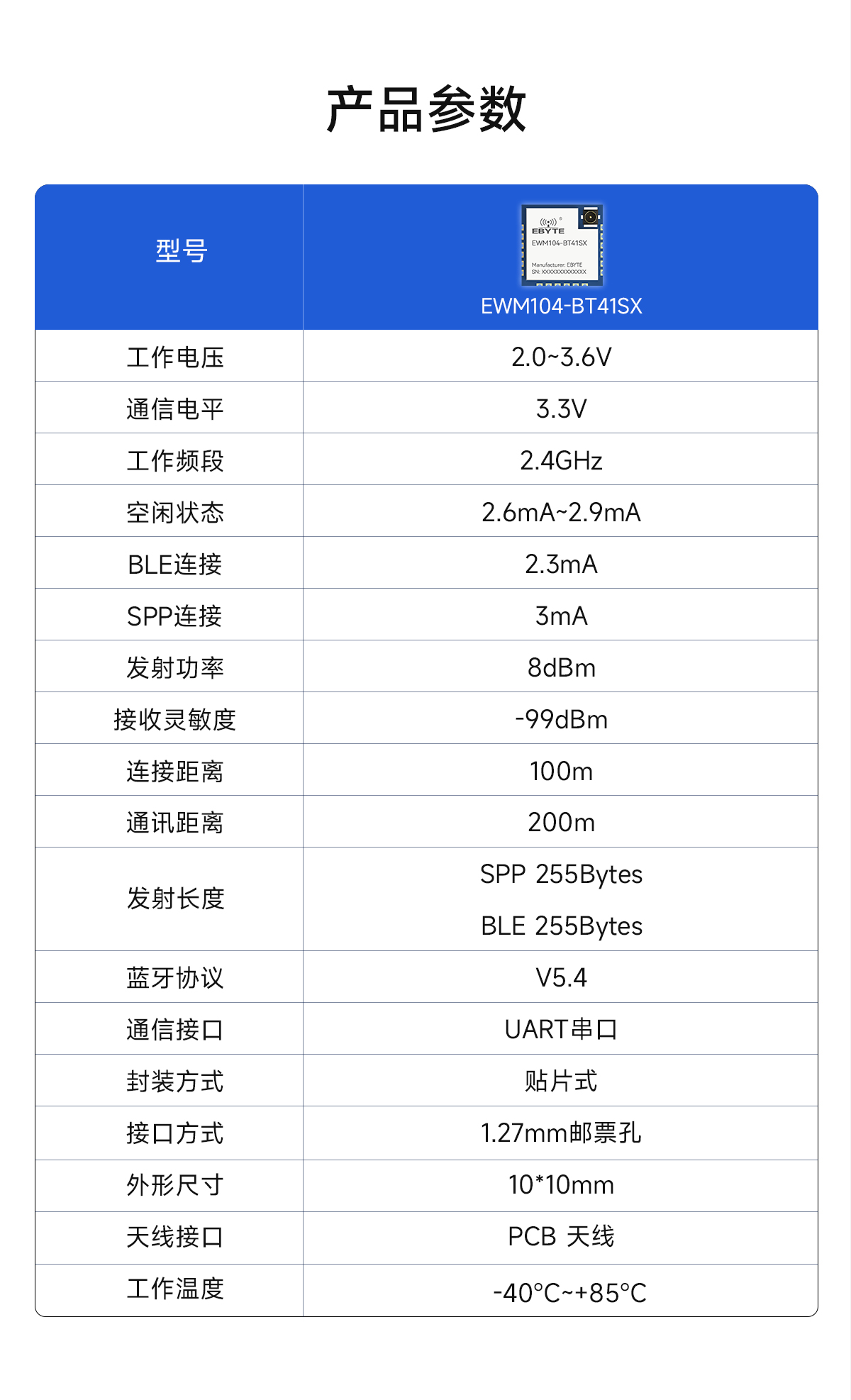

| 主要参数 | 性能 | 备注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作电压（V） | 2 | 3.3 | 3.6 | ≥3.3V可保证输出功率 | |
| 通信电平（V） | - | 3.3 | - | 使用5V TTL会烧坏模块 | |
| 工作温度（℃） | -40 | - | 85 | ||
| 工作频段（MHz） | 2400 | - | 2480 | ||
| 功耗 | 双模等待连接（mA） | - | 2.9 | 29.5 | |
| SPP关闭BLE待连接（mA） | - | 2 | 29.5 | ||
| BLE连接（mA） | 2.3 | 27.4 | |||
| BLE连接发送数据（mA） | 2.3 | 29 | |||
| SPP连接（mA） | 2.8 | 26.6 | |||
| SPP连接发送数据（mA） | - | 2.9 | 27.6 | ||
| 休眠功耗（uA） | - | 1.5 | - | 关闭所有广播 | |
| 发射功率（dBm） | 0 | 6.4 | 8 | ||
| 接收灵敏度（dBm） | - | -93 | - | ||
| 主要参数 | 描述 | 备注 | |
| 参考距离 | 连接距离 | 100m | 发射功率8dBm，晴朗空旷环境下，天线高度1米 |
| 通信距离 | 200m | ||
| 发射长度 | 255Bytes | SPP/BLE有效负载255字节 | |

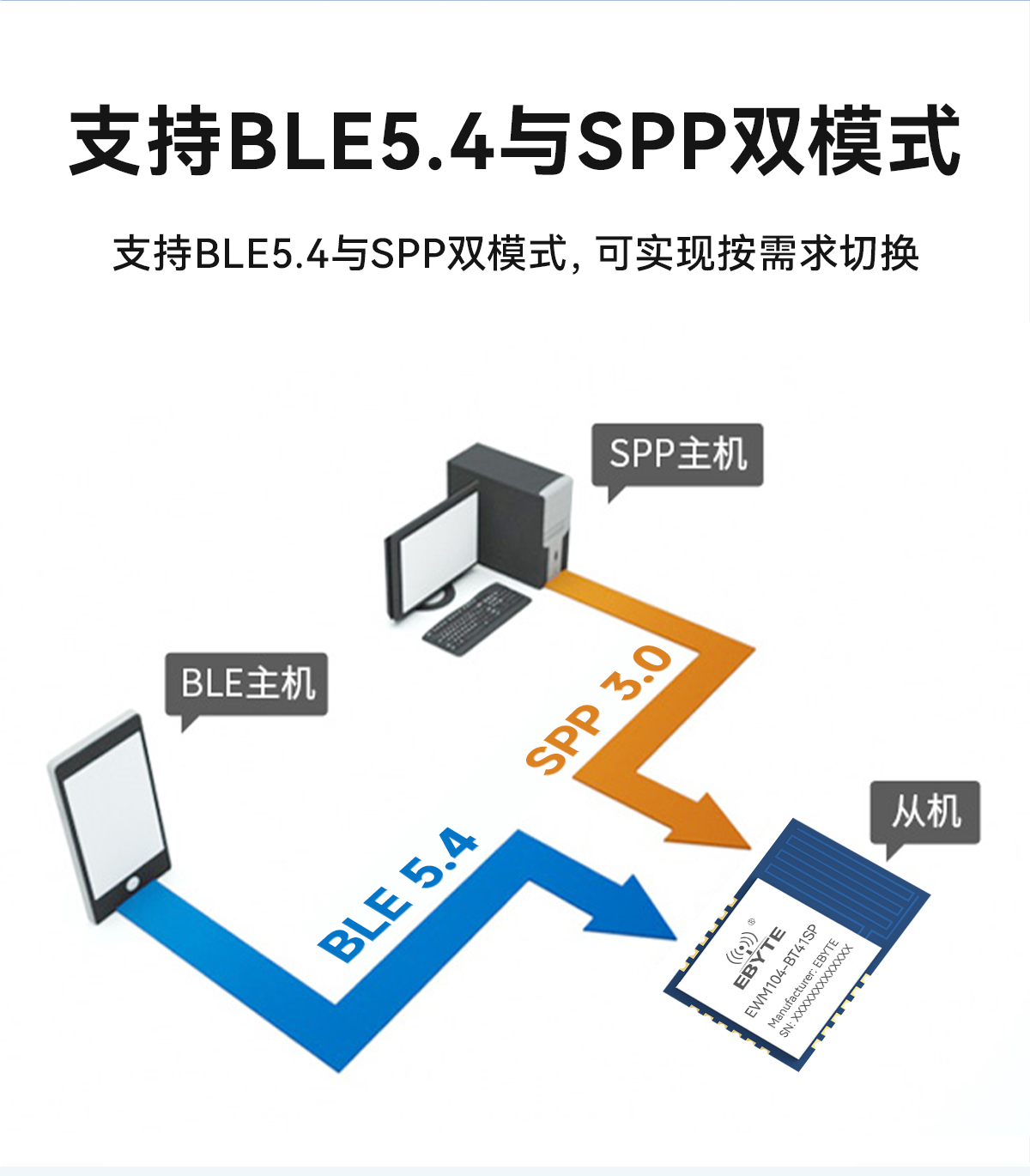

| 蓝牙协议 | V5.4 | - | |
| 通信接口 | UART串口 | - | |
| 封装方式 | 贴片式 | - | |
| 接口方式 | 1.27mm | 邮票孔 | |

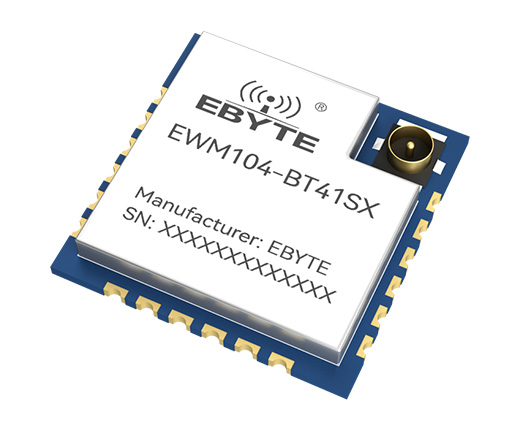

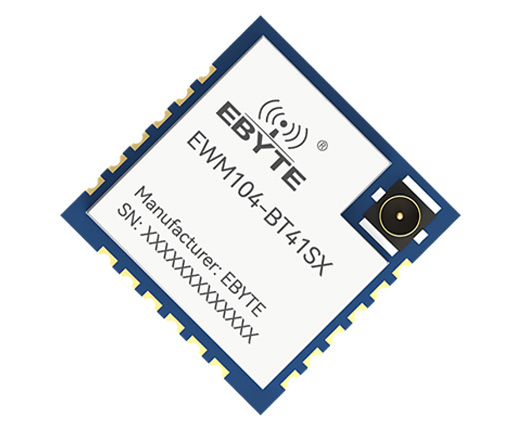

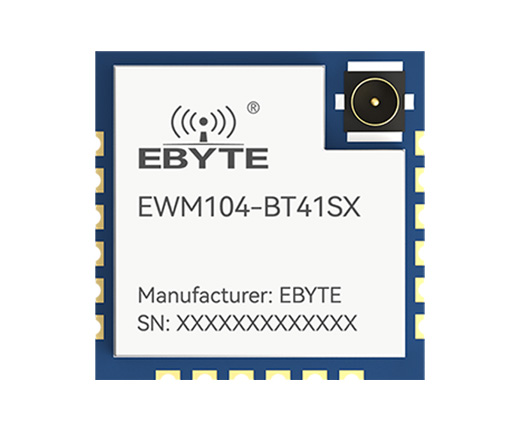

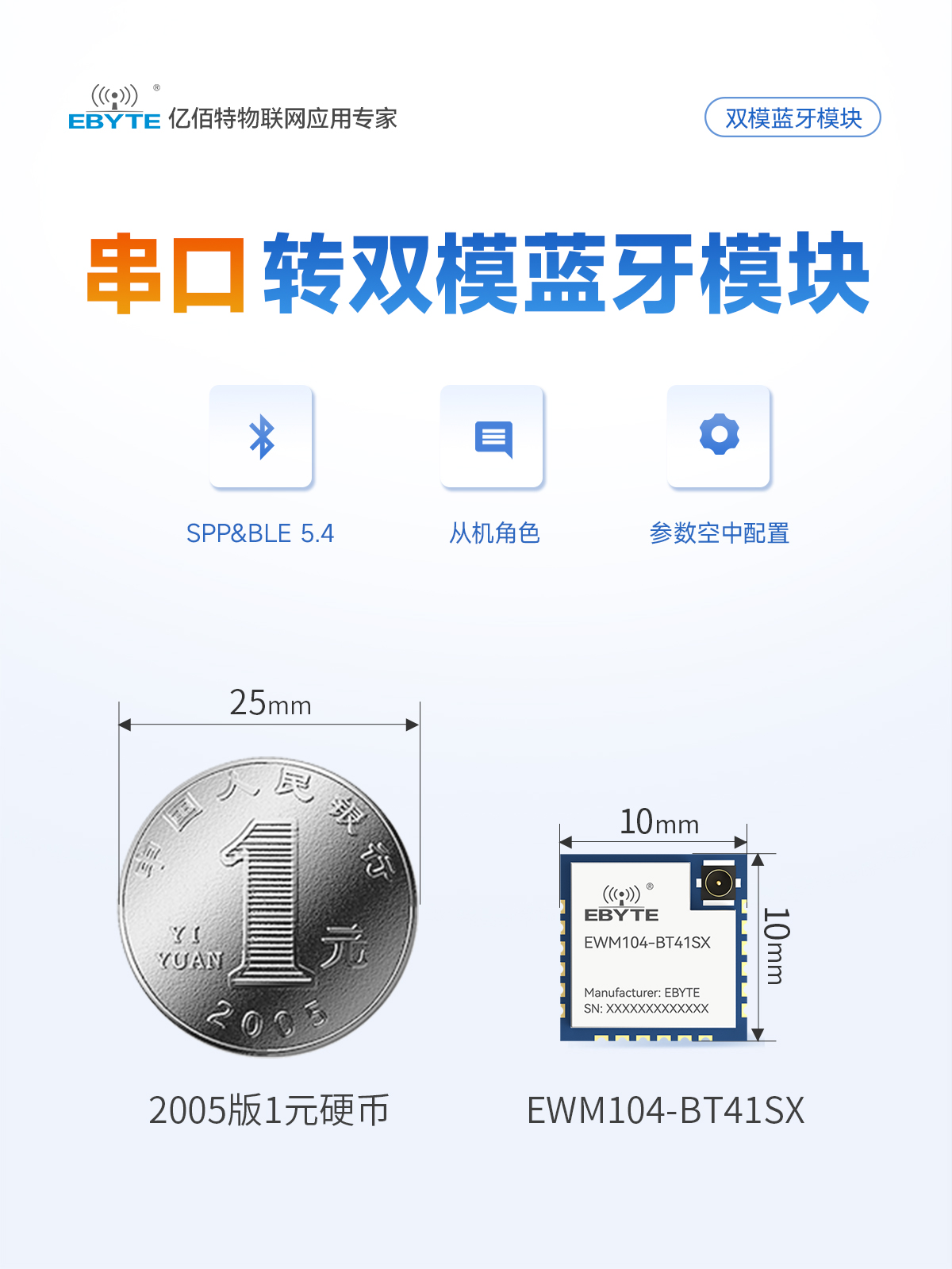

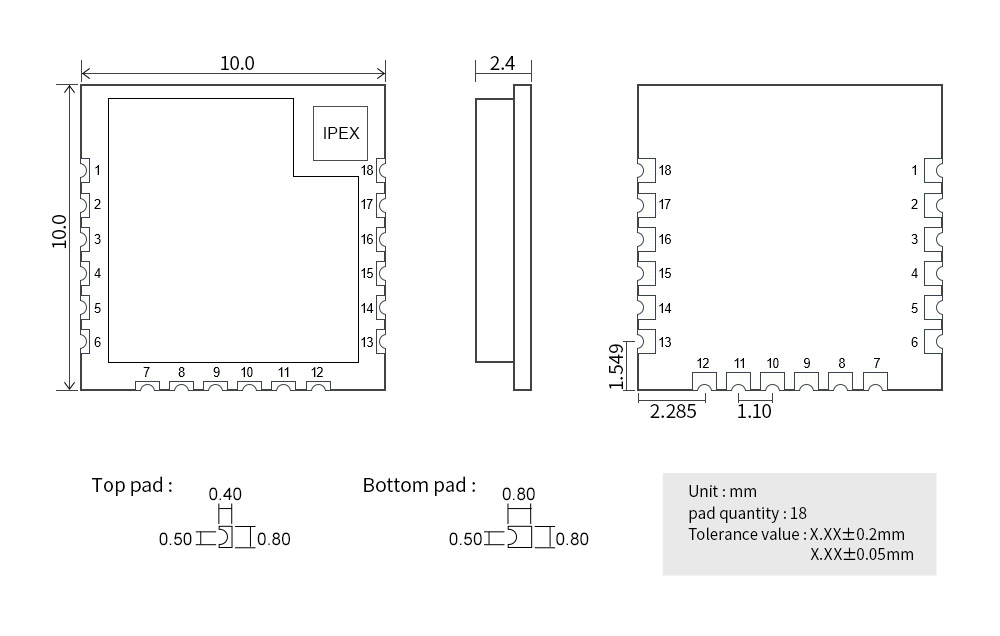

| 外形尺寸 | EWM104-BT41SX | 10*10mm | IPEX-3天线接口 |
| EWM104-BT41SP | 10*14.5mm | PCB天线 | |
| 天线接口 | EWM104-BT41SX | IPEX 3代天线 | 等效阻抗约50Ω |
| EWM104-BT41SP | PCB板载天线 | ||
| 引脚序号 | 引脚定义 | 引脚方向 | 引脚功能 | 说明 |
| 1 | GND | - | 电源地 | 地 |
| 2 | PA8 | - | - | 预留接口 |
| 3 | PA7 | 输入 | RESTORE | 内部上拉，下降沿，然后保持低电平至少5秒后，所有参数恢复出厂设置并自动重启模块。 |
| 4 | PA2 | - | - | 预留接口 |
| 5 | PA1 | 输出 | 状态指示 | 连接状态指示，高电平表示已连接，低电平表示断开 |
| 6 | PA0 | 输入 | - | 预留接口 |
| 7 | RST | 输入 | 复位引脚 | 低电平复位 |
| 8 | WKP(PB6) | 输入 | 唤醒引脚 | 默认低电平，低功耗模式，关闭所有广播。拉高进入正常工作模式。 |
| 9 | RXD(PB5) | 输入 | 串口 | 串口输入引脚 |
| 10 | TXD(PB4) | 输出 | 串口 | 串口输出引脚 |
| 11 | GND | 输入 | 电源地 | 地 |
| 12 | VCC | 输入 | 电源正 | 电源 |
| 13 | VDDIO | - | - | 供电选择引脚 （干电池供电时需将VBAT与VDDIO需短接一起） |
| 14 | LDOIN | - | - | 预留引脚（干电池供电时，可作为GPIO使用） |
| 15 | PB7 | 输入 | Mode | 低电平：配置模式；高电平：透传模式 ；（仅在建立连接后有效） |
| 16 | USB0DP | - | - | 程序下载接口 |
| 17 | USB0DM | - | - | 程序下载接口 |
| 18 | GND | - | 电源地 | 地 |
