| 类别 | 名称 | 参数 |
| DI输入 | 输入类型 | NPN、PNP |
| 输入范围 | DC 10～28V | |
| 隔离方式 | 每通道单独光电隔离 | |
| 输入阻抗 | 7.2kΩ | |
| 采集频率 | 1000 Hz | |
| 计数频率 | ＜500Hz | |
| 滤波时间 | 默认时间6ms | |
| 输入指示 | DI绿色LED指示灯 | |
| AI输入 | 采集特性 | 差分输入 |
| 输入类型 | 差分电流：0-20mA、4-20mA、±20mA | |
| AI分辨率 | 16位（差分） | |
| AI精度 | 1‰(差分) | |
| 刷新频率 | 差分最大70Hz | |
| 输入指示 | AI绿色LED指示灯 | |
| 继电器型DO输出 | DO输出类型 | A型继电器（常开） |
| DO输出模式 | 电平输出、脉冲输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC（同一个COM公共端电流总和最大支持8A） | |
| 输出指示 | DO绿色LED指示灯 | |
| 晶体管型DO输出 | DO输出类型 | PNP型 |
| DO输出模式 | 电平输出、脉冲输出 | |
| 输出能力 | 支持在 10～30V 电压下，单通道最大0.5A、每个COM口最大4A输出 | |
| 输出指示 | DO绿色LED指示灯 | |

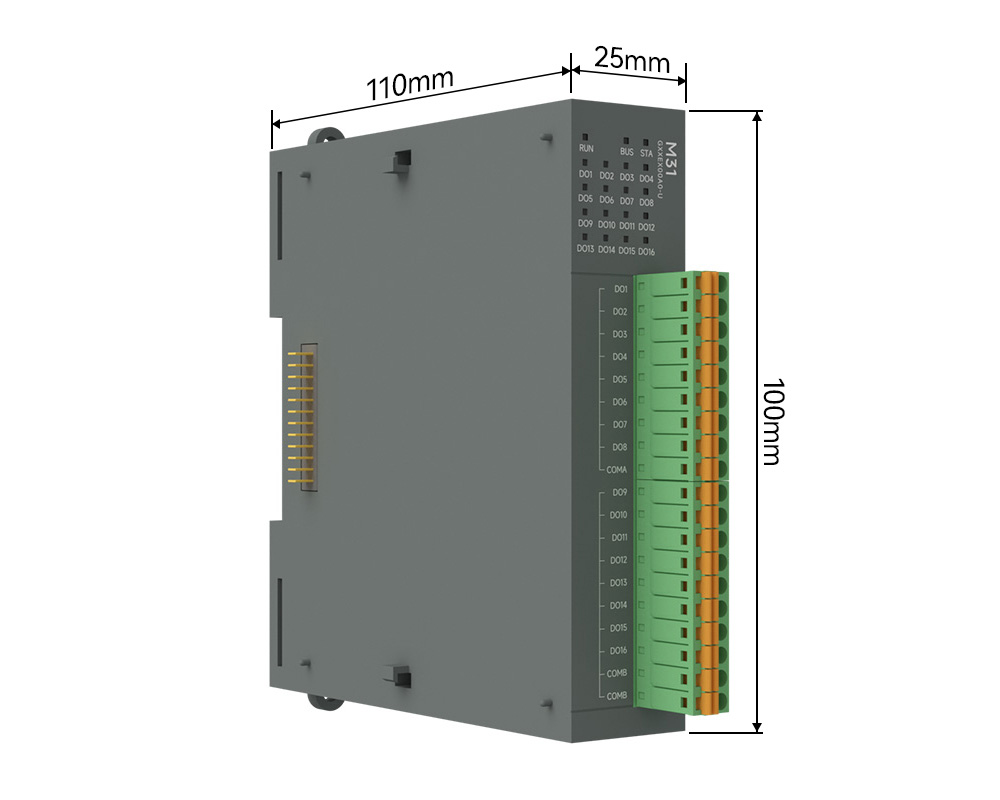

| 其他 | 产品尺寸 | 110mm * 25mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |

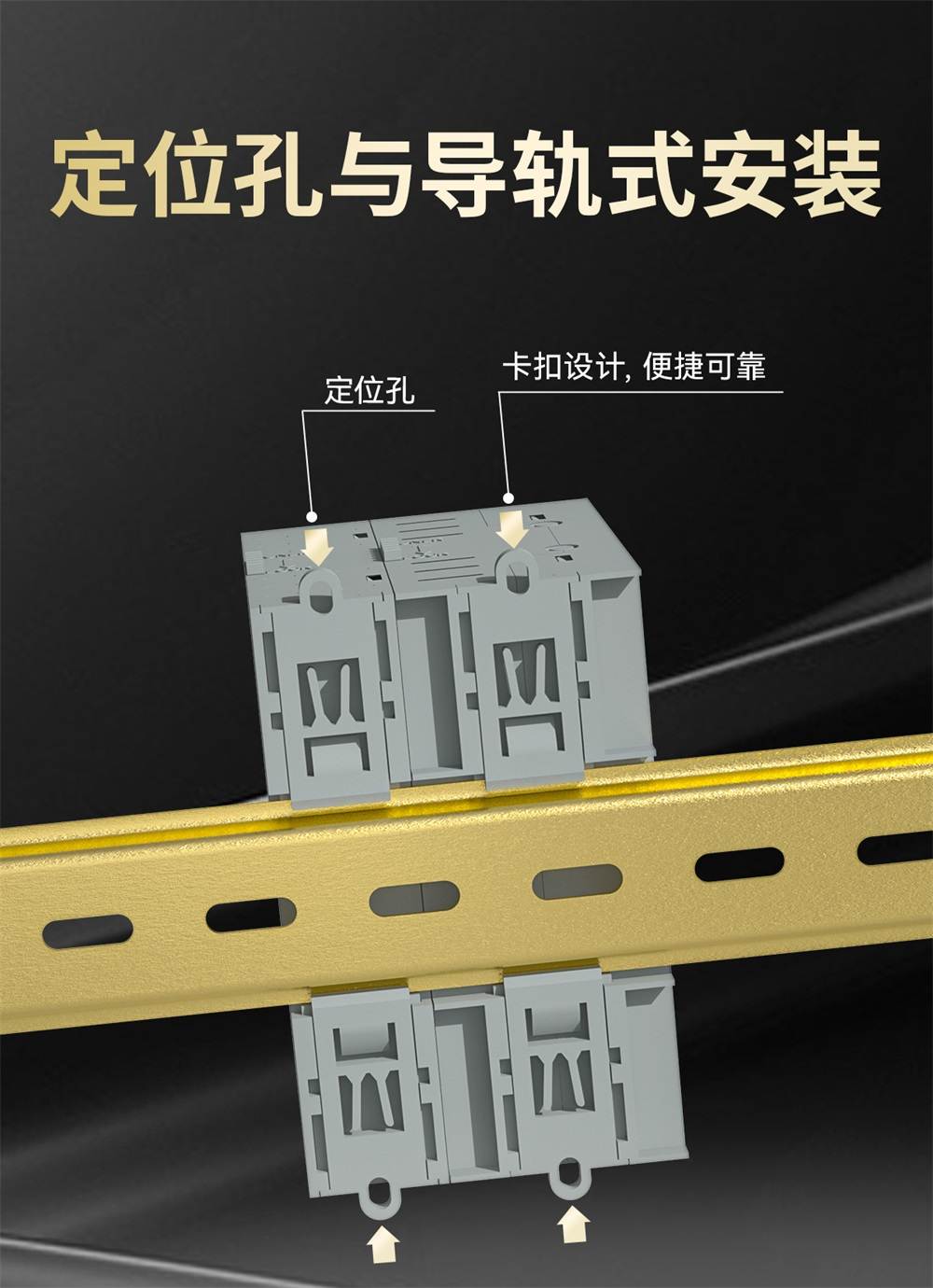

| 安装方式 | 定位孔、导轨安装 |

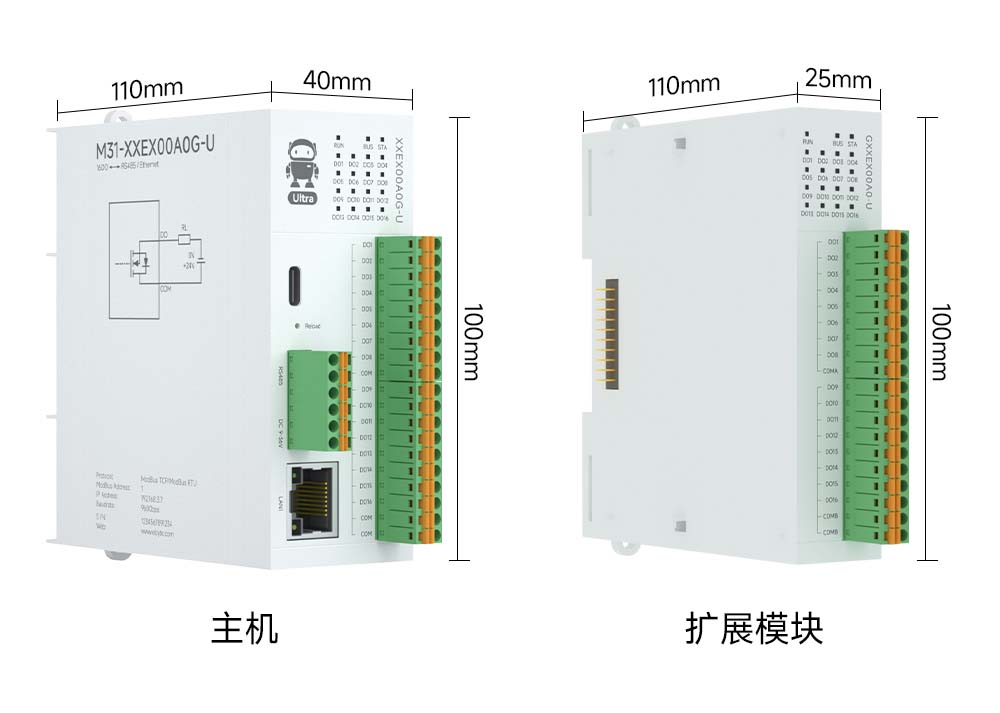

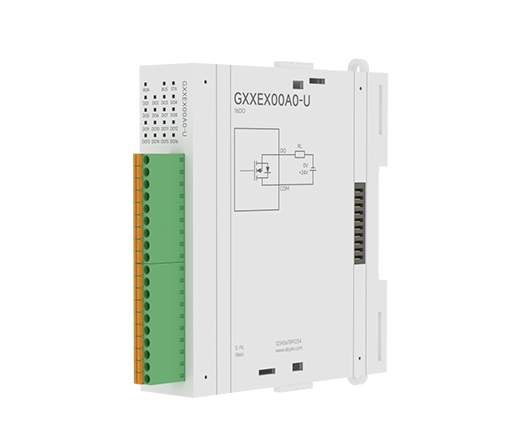

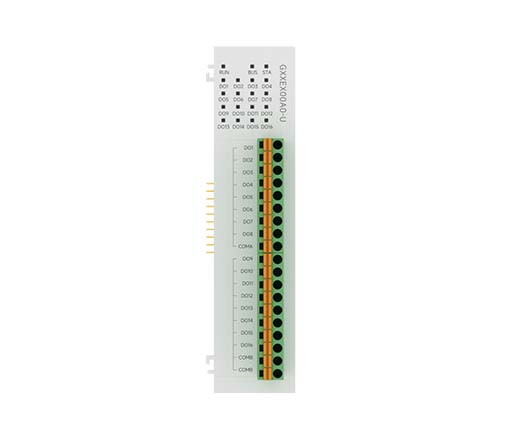

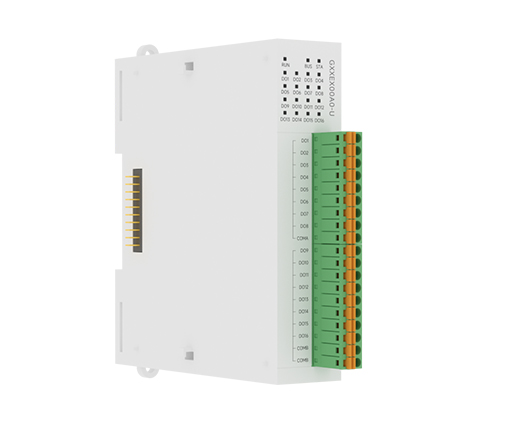

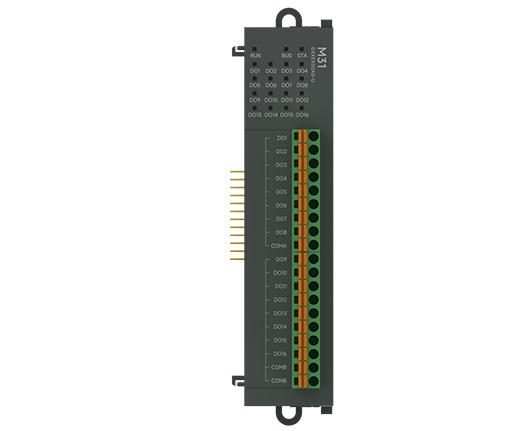

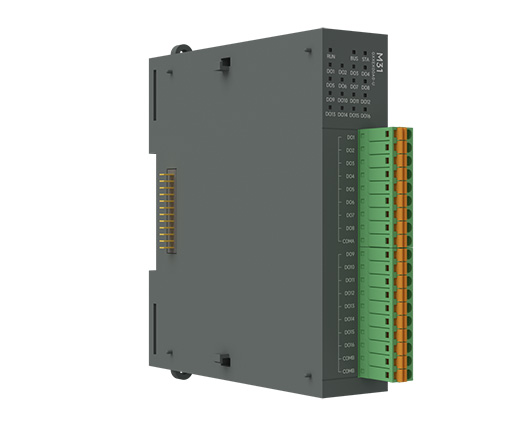

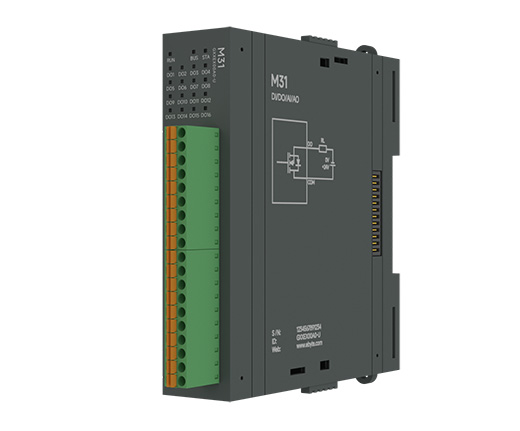

| GXXEX00A0-U端口及按键说明： | ||
| 丝印 | 名称 | 说明 |
| DO1 | DO1开关量输出 | DO1开关量输出接口，与COMA配合使用 |
| DO2 | DO2开关量输出 | DO2开关量输出接口，与COMA配合使用 |
| DO3 | DO3开关量输出 | DO3开关量输出接口，与COMA配合使用 |
| DO4 | DO4开关量输出 | DO4开关量输出接口，与COMA配合使用 |
| DO5 | DO5开关量输出 | DO5开关量输出接口，与COMA配合使用 |
| DO6 | DO6开关量输出 | DO6开关量输出接口，与COMA配合使用 |
| DO7 | DO7开关量输出 | DO7开关量输出接口，与COMA配合使用 |
| DO8 | DO8开关量输出 | DO8开关量输出接口，与COMA配合使用 |
| COMA | DI开关量输入公共端 | DO1-DO8共用COMA公共端 |
| DO9 | DO9开关量输出 | DO9开关量输出接口，与COMB配合使用 |
| DO10 | DO10开关量输出 | DO10开关量输出接口，与COMB配合使用 |
| DO11 | DO11开关量输出 | DO11开关量输出接口，与COMB配合使用 |
| DO12 | DO12开关量输出 | DO12开关量输出接口，与COMB配合使用 |
| DO13 | DO13开关量输出 | DO13开关量输出接口，与COMB配合使用 |
| DO14 | DO14开关量输出 | DO14开关量输出接口，与COMB配合使用 |
| DO15 | DO15开关量输出 | DO15开关量输出接口，与COMB配合使用 |
| DO16 | DO16开关量输出 | DO16开关量输出接口，与COMB配合使用 |
| COMB | DO的COM端 | DO9-DO16共用COMB配合使用 |
| COMB | DO的COM端 | DO9-DO16共用COMB配合使用 |
| GXXEX00A0-U指示灯说明： | ||
| 丝印 | 名称 | 说明 |
| RUN | 电源指示灯 | 红色LED灯；亮：系统供电正常；灭：系统供电异常 |
| BUS | 设备总线状态指示灯 | 黄色LED灯；亮：设备内部总线运行正常；灭：设备内部总线运行完全异常； |
| 闪烁：设备内部总线运行可能存在异常 | ||
| STA | 总线通讯指示灯 | 蓝色LED灯；闪烁：表示主机与扩展模块之间有数据交互；常灭：表示主机与扩展模块之间无数据交互 |
| DO1 | DO1输出指示灯 | 绿色LED灯；亮：DO1 晶体管导通；灭：DO1 晶体管截止 |
| DO2 | DO2输出指示灯 | 绿色LED灯；亮：DO2晶体管导通；灭：DO2晶体管截止 |
| DO3 | DO3输出指示灯 | 绿色LED灯；亮：DO3晶体管导通；灭：DO3晶体管截止 |
| DO4 | DO4输出指示灯 | 绿色LED灯；亮：DO4晶体管导通；灭：DO4晶体管截止 |
| DO5 | DO5输出指示灯 | 绿色LED灯；亮：DO5晶体管导通；灭：DO5晶体管截止 |
| DO6 | DO6输出指示灯 | 绿色LED灯；亮：DO6晶体管导通；灭：DO6晶体管截止 |
| DO7 | DO7输出指示灯 | 绿色LED灯；亮：DO7晶体管导通；灭：DO7晶体管截止 |
| DO8 | DO8输出指示灯 | 绿色LED灯；亮：DO8晶体管导通；灭：DO8晶体管截止 |
| DO9 | DO9输出指示灯 | 绿色LED灯；亮：DO9晶体管导通；灭：DO9晶体管截止 |
| DO10 | DO10输出指示灯 | 绿色LED灯；亮：DO10晶体管导通；灭：DO10晶体管截止 |
| DO11 | DO11输出指示灯 | 绿色LED灯；亮：DO11晶体管导通；灭：DO11晶体管截止 |
| DO12 | DO12输出指示灯 | 绿色LED灯；亮：DO12晶体管导通；灭：DO12晶体管截止 |
| DO13 | DO13输出指示灯 | 绿色LED灯；亮：DO13晶体管导通；灭：DO13晶体管截止 |
| DO14 | DO14输出指示灯 | 绿色LED灯；亮：DO14晶体管导通；灭：DO14晶体管截止 |
| DO15 | DO15输出指示灯 | 绿色LED灯；亮：DO15晶体管导通；灭：DO15晶体管截止 |
| DO16 | DO16输出指示灯 | 绿色LED灯；亮：DO16晶体管导通；灭：DO16晶体管截止 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |

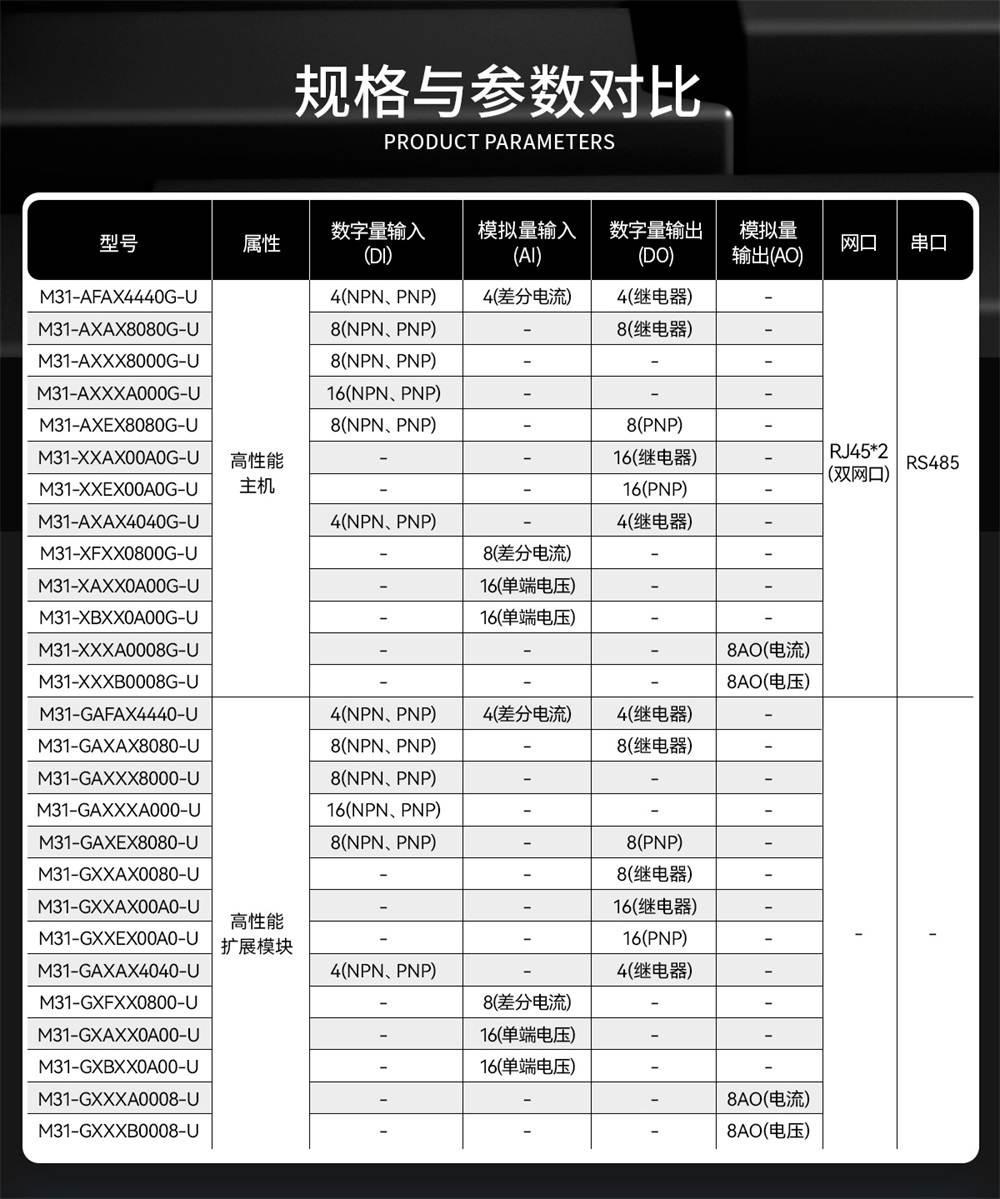

| 产品 型号 | 串口类型 | 以太网类型 | 开关量输入 | 模拟量输入 | 开关量输出 | 模拟量输出 | 工作电压(V) | 安装方式 | 产品尺寸(mm) | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|---|---|---|---|
