通讯接口：RJ45、RS485
工作电压：DC 9～36V

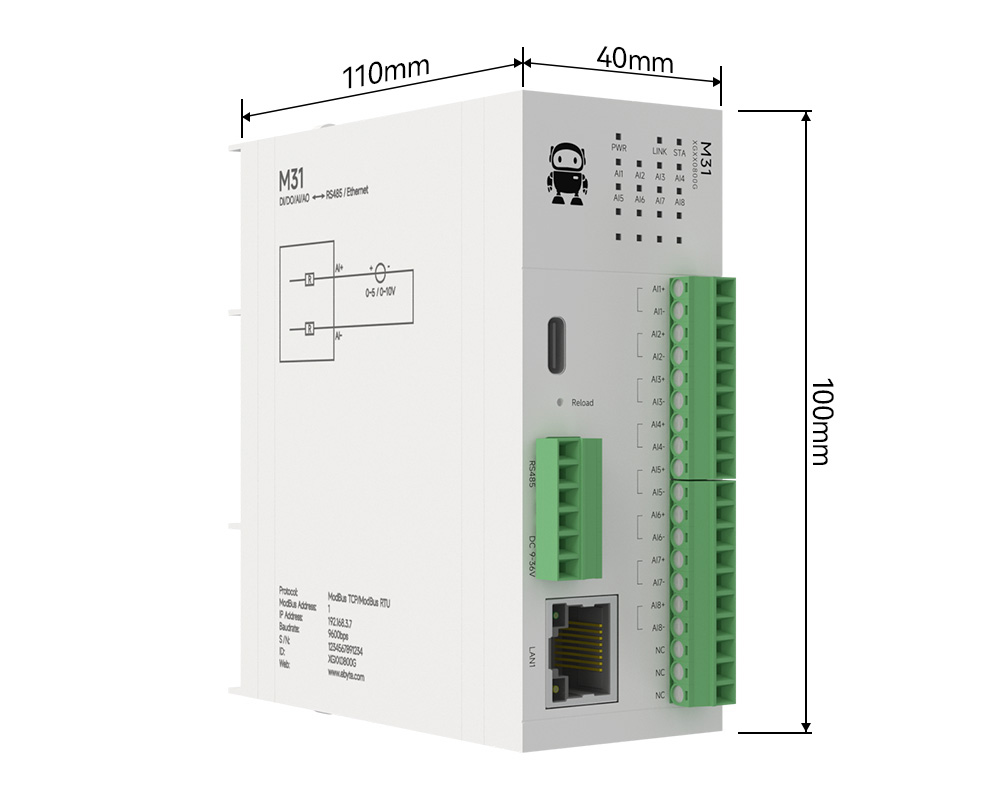

产品尺寸：110*40*100mm 产品重量：185±5g

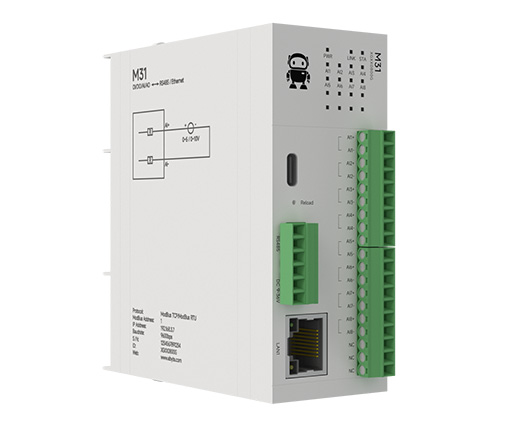

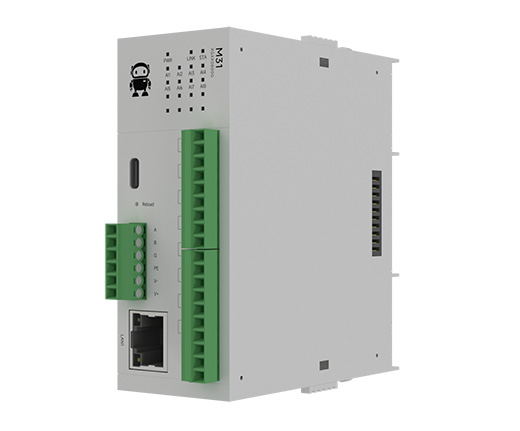

产品简介：M31系列分布式IO主机支持Modbus TCP协议和Modbus RTU协议进行采集控制。设备支持5个客户端同时访问，支持01/02/03/04/05/06/15/16号功能码，采用可扩展设计，可实现不同功能的拼接，无需再去购买整机，节省成本的同时还能方便客户接入当前现场环境；模块自带状态诊断功能，可实时监控IO模块通讯状态；最大可支持IO扩展模块数量16个。产品外壳喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | DC 9～36V |
| 电源指示 | PWR红色LED指示灯 | |
| 通讯 | 通讯接口 | RJ45、RS485 |
| 波特率 | 9600bps（可选择） | |
| 通讯协议 | 标准Modbus TCP、Modbus RTU协议 | |
| MODBUS | 设备地址 | 可通过Modbus指令、上位机和硬件拨码修改 |
| DI输入 | 输入类型 | NPN、PNP |
| 输入电压 | 12~24V | |
| 输入阻抗 | 7.2kΩ | |
| 采集频率 | 最大1K Hz | |
| 输入指示 | DI绿色LED指示灯 | |
| AI输入 | 采集特性 | 单端输入/差分输入（型号可选） |
| 输入类型 | 单端电流：0-20mA、4-20mA 差分电流：0-20mA、4-20mA、±20mA 差分电压：0-5V、±5V、0-10V、±10V | |
| AI分辨率 | 16位（差分）/12位（单端） | |
| AI精度 | 1‰(差分)/3‰（单端） | |
| 采集频率 | 单端最大100Hz/差分最大40Hz | |
| 输入指示 | AI绿色LED指示灯 | |
| DO输出 | DO输出类型 | A型继电器（常开） |
| DO输出模式 | 电平输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC（同一个COM公共端电流总和最大支持8A） | |
| 输出指示 | DO绿色LED指示灯 | |
| AO输出 | 输出类型 | 0-20mA、4-20mA |
| AO输出精度 | 3‰ | |
| 输入指示 | AO绿色LED指示灯 | |
| 其他 | 产品尺寸 | 110mm * 40mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 安装方式 | 定位孔、导轨安装 | |
| 基本参数 | Modbus 地址 | 1 |
| 波特率 | 9600bps（8种可选） | |
| 校验位 | None（默认）、Odd、Even | |
| 数据位 | 8 | |
| 停止位 | 1 | |
| DI滤波参数 | 6 | |
| AI滤波参数 | 6 | |
| 网络参数 | 工作模式 | TCP服务器（最多5路客户端接入） |
| DHCP | 关闭 | |
| 网关地址 | 192.168.3.1 | |
| 子网掩码 | 255.255.255.0 | |
| 本机IP | 192.168.3.7 | |
| 本机端口 | 502 | |
| 目标IP | 192.168.3.3 | |
| 目标端口 | 502 | |
| DNS服务器 | 114.114.114.114 | |
| 本机MAC | 由芯片决定（固定） |
| 丝印 | 名称 | 说明 |
| AI1+ | AI1模拟量输入+ | AI1模拟量输入+接口，与AI1-配合使用 |
| AI1- | AI1模拟量输入- | AI1模拟量输入-接口，与AI1+配合使用 |
| AI2+ | AI2模拟量输入+ | AI2模拟量输入+接口，与AI2-配合使用 |
| AI2- | AI2模拟量输入- | AI2模拟量输入-接口，与AI2+配合使用 |
| AI3+ | AI3模拟量输入+ | AI3模拟量输入+接口，与AI3-配合使用 |
| AI3- | AI3模拟量输入- | AI3模拟量输入-接口，与AI3+配合使用 |
| AI4+ | AI4模拟量输入+ | AI4模拟量输入+接口，与AI4-配合使用 |
| AI4- | AI4模拟量输入- | AI4模拟量输入-接口，与AI4+配合使用 |
| AI5+ | AI5模拟量输入+ | AI5模拟量输入+接口，与AI5-配合使用 |
| AI5- | AI5模拟量输入- | AI5模拟量输入-接口，与AI5+配合使用 |
| AI6+ | AI6模拟量输入+ | AI6模拟量输入+接口，与AI6-配合使用 |
| AI6- | AI6模拟量输入- | AI6模拟量输入-接口，与AI6+配合使用 |
| AI7+ | AI7模拟量输入+ | AI7模拟量输入+接口，与AI7-配合使用 |
| AI7- | AI7模拟量输入- | AI7模拟量输入-接口，与AI7+配合使用 |
| AI8+ | AI8模拟量输入+ | AI8模拟量输入+接口，与AI8-配合使用 |
| AI8- | AI8模拟量输入- | AI8模拟量输入-接口，与AI8+配合使用 |
| VO+ | 悬空 | 无作用，不允许接入 |
| VO+ | 悬空 | 无作用，不允许接入 |
| VO- | 悬空 | 无作用，不允许接入 |
| Reload | 恢复出厂设置/自动协商 | 长按5-10秒，恢复出厂设置；2秒内双击，可自动协商扩展模块 |
| A(RS485) | RS485 A接口 | RS485 A接口 |
| B(RS485) | RS485 B接口 | RS485 B接口 |
| G(RS485) | RS485 G接口 | RS485 G接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 电源负极 | 直流（9-36V）电源负极接口 |
| V+（DC9-36V） | 电源正极 | 直流（9-36V）电源正极接口 |
| LAN1 | 网口 | 标准RJ45网线接口 |
