规格：16DI
通讯接口：RJ45、RS485
工作电压：DC 9～36V
安装方式：定位孔、导轨安装

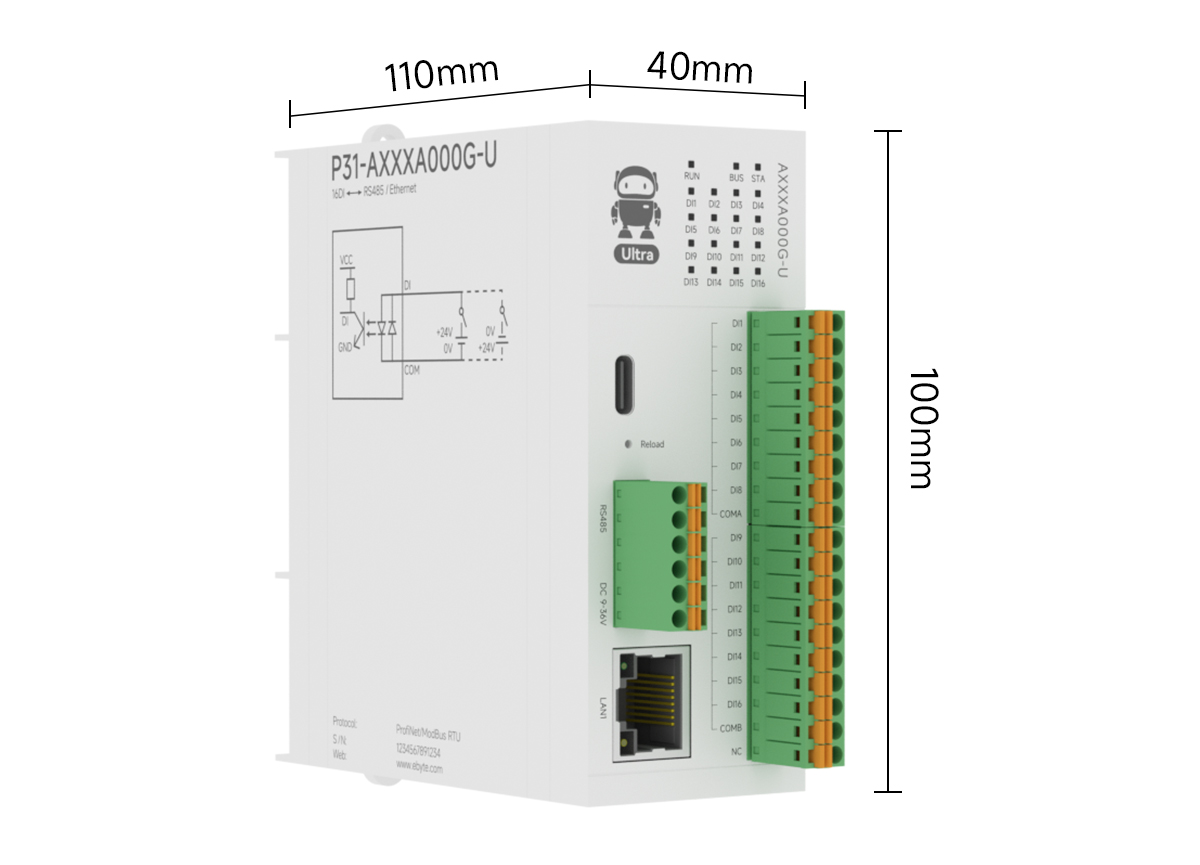

产品尺寸：110*40*100mm 产品重量：205±5g

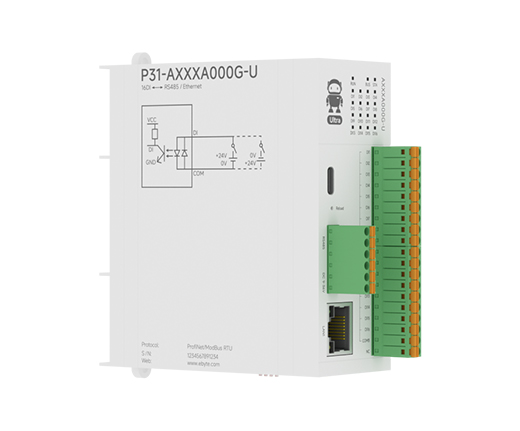

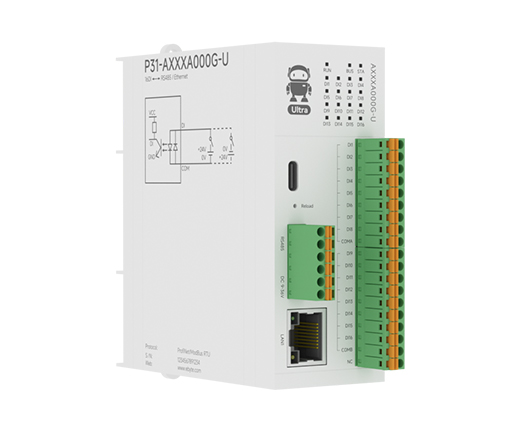

产品简介：P31-U系列是一款支持Profinet协议的远程分布式IO主机模块，用于将IO数据映射到Profinet。使用GSD文件进行集成，PLC免代码读取、写入I0端口。支持西门子S7-200smart、S7-300、1S7-200、S7-1500以及S7-1500在内的多种西门子PLC型号。具备两个网口，支持交换机功能，并集成了Profinet转Modbus RTU网关功能。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | DC 9～36V；带防反接保护 |
| 电源指示 | PWR红色LED指示灯 | |
| 功耗 | 2～4W | |
| 网口参数 | 接口类型 | RJ45*2(双网口)、RS485 |
| 通讯带宽 | 10/100M自适应 | |
| 通讯协议 | 标准Profinet协议（RT） | |
| 内部总线 | 最高可达1ms | |
| DI输入 | 输入类型 | NPN、PNP |
| 输入范围 | DC 10～28V | |
| 隔离方式 | 每通道单独光电隔离 | |
| 输入阻抗 | 7.2kΩ | |
| 采集频率 | 1000 Hz | |
| 计数频率 | ＜500Hz | |
| 输入指示 | DI绿色LED指示灯 | |
| AI输入 | 采集特性 | 差分输入 |
| 输入类型 | 差分电流：0-20mA、4-20mA、±20mA | |
| AI分辨率 | 16位（差分） | |
| AI精度 | 1‰(差分) | |
| 刷新频率 | 差分最大70Hz | |
| 输入指示 | AI绿色LED指示灯 | |
| 继电器型DO输出 | DO输出类型 | A型继电器（常开） |
| DO输出模式 | 电平输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC（同一个COM公共端电流总和最大支持8A） | |
| 输出指示 | DO绿色LED指示灯 | |
| 晶体管型DO输出 | DO输出类型 | PNP型 |
| DO输出模式 | 电平输出 | |
| 输出能力 | 支持在 10 - 30V 电压下，单通道最大 0.5A、每个 COM 口最大 4A 输出 | |
| 其他 | 产品尺寸 | 110mm * 40mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 安装方式 | 定位孔、导轨安装 |

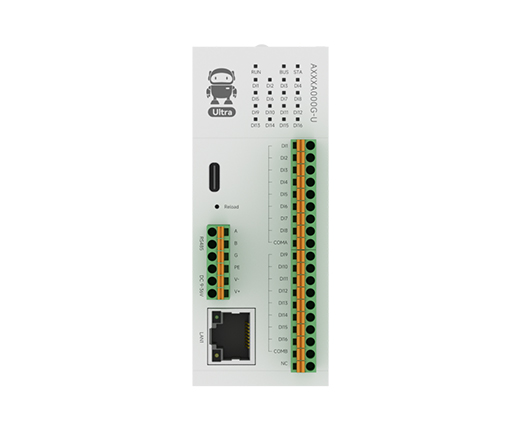

| P31-AXXXA000G-U端口及按键说明： | ||
| 丝印 | 名称 | 说明 |
| DI1 | DI1开关量输入 | DI1开关量输入接口，与COMA配合使用 |
| DI2 | DI2开关量输入 | DI2开关量输入接口，与COMA配合使用 |
| DI3 | DI3开关量输入 | DI3开关量输入接口，与COMA配合使用 |
| DI4 | DI4开关量输入 | DI4开关量输入接口，与COMA配合使用 |
| DI5 | DI5开关量输入 | DI5开关量输入接口，与COMA配合使用 |
| DI6 | DI6开关量输入 | DI6开关量输入接口，与COMA配合使用 |
| DI7 | DI7开关量输入 | DI7开关量输入接口，与COMA配合使用 |
| DI8 | DI8开关量输入 | DI8开关量输入接口，与COMA配合使用 |
| COMA | DI开关量输入公共端 | DI1-DI8共用COMA公共端 |
| DI9 | DI9开关量输入 | DI9开关量输入接口，与COMA配合使用 |
| DI10 | DI10开关量输入 | DI10开关量输入接口，与COMA配合使用 |
| DI11 | DI11开关量输入 | DI11开关量输入接口，与COMA配合使用 |
| DI12 | DI12开关量输入 | DI12开关量输入接口，与COMA配合使用 |
| DI13 | DI13开关量输入 | DI13开关量输入接口，与COMA配合使用 |
| DI14 | DI14开关量输入 | DI14开关量输入接口，与COMA配合使用 |
| DI15 | DI15开关量输入 | DI15开关量输入接口，与COMA配合使用 |
| DI16 | DI16开关量输入 | DI16开关量输入接口，与COMA配合使用 |
| COMB | DI开关量输入公共端 | DI9-DI6共用COMB公共端 |
| NC | 空端子（Not Care） | 无实际电路连接功能 |
| Reload | 恢复出厂设置/自动协商 | 长按5-10s，恢复出厂设置； |
| A(RS485) | RS485 A接口 | RS485 A接口 |
| B(RS485) | RS485 B接口 | RS485 B接口 |
| G(RS485) | RS485 G接口 | RS485 G接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 电源负极 | 直流（9-36V）电源负极接口 |
| V+（DC9-36V） | 电源正极 | 直流（9-36V）电源正极接口 |
| LAN1 | 网口 | 标准RJ45网线接口 |
| LAN2 | 网口 | 标准RJ45网线接口 |
| P31-AXXXA000G-U指示灯说明： | ||
| 丝印 | 名称 | 说明 |
| RUN | 电源指示灯 | 红色LED灯；亮：系统供电正常；灭：系统供电异常 |
| BUS | 设备总线状态指示灯 | 黄色LED灯；亮：设备内部总线运行正常；灭：设备内部总线运行完全异常；闪烁：设备内部总线运行可能存在异常。 |
| STA | 总线通讯指示灯 | 蓝色LED灯；闪烁：表示主机与扩展模块之间有数据交互；常灭：表示主机与扩展模块之间无数据交互 |
| DI1 | DI1输入指示灯 | 绿色LED灯；亮：DI1有效输入；灭：DI1无效输入 |
| DI2 | DI2输入指示灯 | 绿色LED灯；亮：DI2有效输入；灭：DI2无效输入 |
| DI3 | DI3输入指示灯 | 绿色LED灯；亮：DI3有效输入；灭：DI3无效输入 |
| DI4 | DI4输入指示灯 | 绿色LED灯；亮：DI4有效输入；灭：DI4无效输入 |
| DI5 | DI5输入指示灯 | 绿色LED灯；亮：DI5有效输入；灭：DI5无效输入 |
| DI6 | DI6输入指示灯 | 绿色LED灯；亮：DI6有效输入；灭：DI6无效输入 |
| DI7 | DI7输入指示灯 | 绿色LED灯；亮：DI7有效输入；灭：DI7无效输入 |
| DI8 | DI8输入指示灯 | 绿色LED灯；亮：DI8有效输入；灭：DI8无效输入 |
| DI9 | DI9输入指示灯 | 绿色LED灯；亮：DI9有效输入；灭：DI9无效输入 |
| DI10 | DI10输入指示灯 | 绿色LED灯；亮：DI10有效输入；灭：DI10无效输入 |
| DI11 | DI11输入指示灯 | 绿色LED灯；亮：DI11有效输入；灭：DI11无效输入 |
| DI12 | DI12输入指示灯 | 绿色LED灯；亮：DI12有效输入；灭：DI12无效输入 |
| DI13 | DI13输入指示灯 | 绿色LED灯；亮：DI13有效输入；灭：DI13无效输入 |
| DI14 | DI14输入指示灯 | 绿色LED灯；亮：DI14有效输入；灭：DI14无效输入 |
| DI15 | DI15输入指示灯 | 绿色LED灯；亮：DI15有效输入；灭：DI15无效输入 |
| DI16 | DI16输入指示灯 | 绿色LED灯；亮：D16有效输入；灭：DI16无效输入 |
