使用组态软件在线数据监控功能进行第三方Profinet分布式远程IO模块或Profinet网关模组的调试教程，还是通过西门子（STEP 7-MicroWIN SMART、TIA Portal）和codesys进行调试验证；

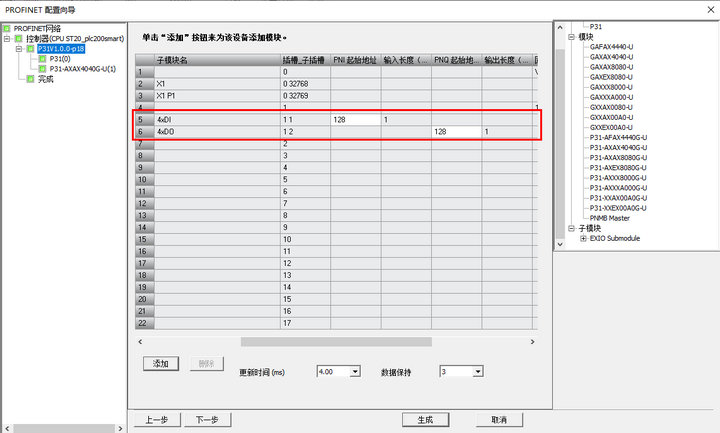

在使用STEP 7-MicroWIN SMART 平台时调试Profinet IO模块，需先借助S7-200型PLC才可进行操作。导入设备描述文件（GSD）后，通过“Profinet 配置向导”添加设备，点击对应的设备（下图为点击P31V1.0.0-p18），查询 PLC 针对该设备的寄存器映射地址。以图示场景为例，P31-AXAX4040G-U型号Profinet分布式IO模块的数字输入（DI）映射地址为 % IB128，数字输出（DO）映射地址为 % QB128；

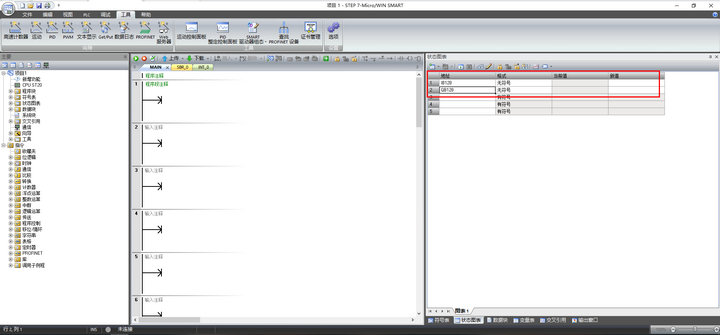

在“状态图标”添加对应监控点位，如下图：
将程序下载到PLC，软件顶端菜单选择“调试”，并开启“图表状态”监控，即可在线控制切换P31-AXAX4040G-U继电器状态以及查询离散量输入状态；

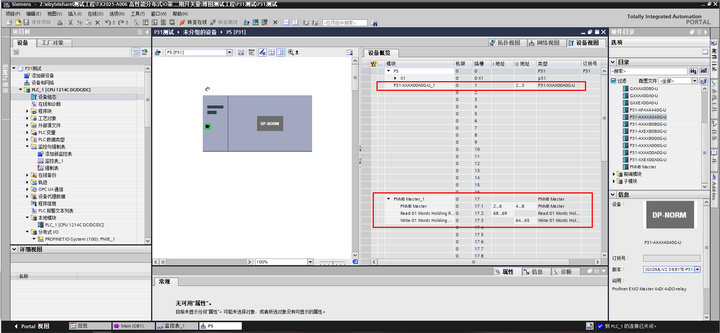

在使用TIA Portal平台时，和STEP 7-MicroWIN SMART一样需先连接PLC才能进行第三方Profinet IO调试，TIA Portal不支持S7-200需要使用S7-1200或者S7-1500系列PLC，在设备组态界面添加对应第三方设备，进入对应设备组态界面查询映射的点位数据。以图示为例：P31-XXAX00A0G-U的数字输出（DO）映射至% QB2与% QB3；
同时使用该设备的Modbus网关功能，可配置对应子模块，图示为例，将读1个保持寄存器映射至 % IW68，写1个保持寄存器映射至 % QW64，Modbus网关控制寄存器映射至 % QB4-QB8，Q4.0为串口使能控制（Modbus网关控制寄存器功能请参考对应设备手册）。

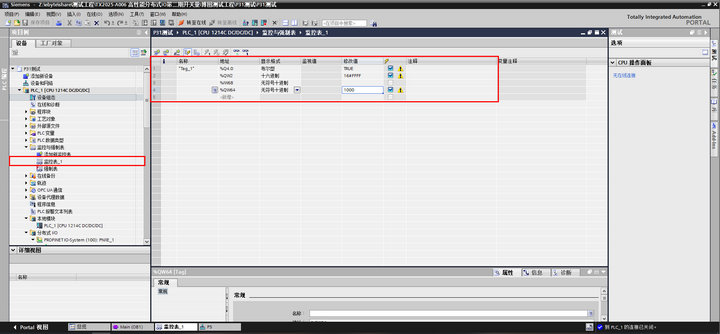

将上述变量添加到“监控与强制表”：
将程序写入PLC后，转至“在线模式”，开启变量监控，可通过变量表控制P31-XXAX00A0G-U的继电器输出和控制其串口发送Modbus指令（使用网关功能需要将%Q4.0使能，否则串口无指令输出）；

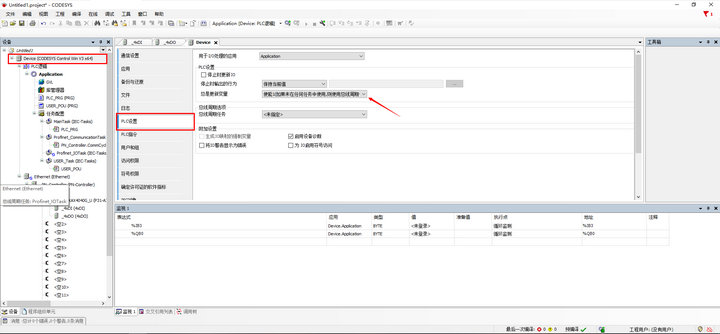

Codsys平台在设备配置中开启“总是更新变量”方便后续在“PNIO SubModuleI/O映射”修改变量值，不需要在创建变量监视表；

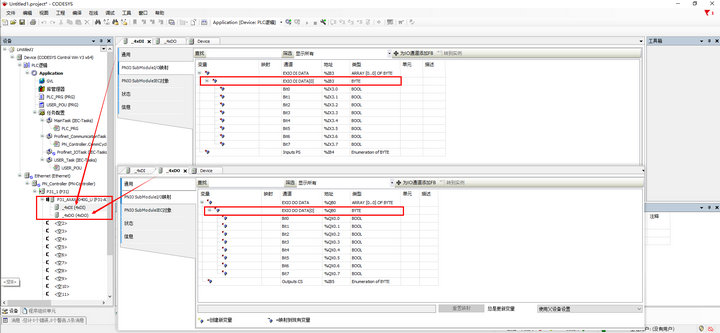

使用Codesys平台调试，可以不连接PLC进行实现远程IO设备调试，经过GSD导入后，可在设备树添加对应的IO模块，双击进入对应的设备组态，查询映射的点位数据，以下图为例，P31-AXAX4040G-U系列Profinet IO模组的DI映射到%IB3，DO映射到%QB0；

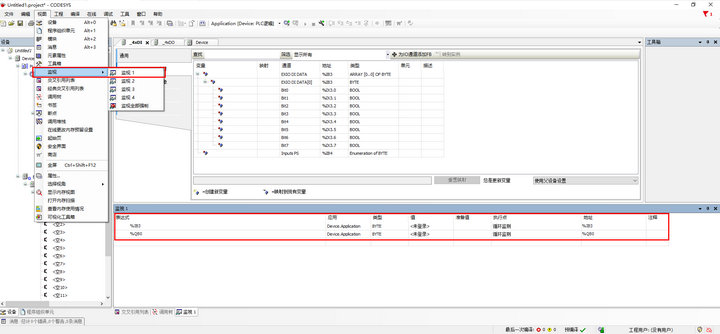

添加%IB3与%QB0到变量监视表（开启“总是更新变量”后可直接在IO属性界面直接控制），在“准备值”或者“预备值”配置输入参数，在通过Ctrl+F7将参数写入设备；
如果出现无法连接的情况，先检查模拟PLC是否应超时关闭自动关闭（右下角托盘区看到Control Win SysTray图标，单击后选Start PLC，等待三秒左右图标变红，即表示已启动。在没有授权的情况下，ControlWin会运行2小时，之后图标自动变灰），重新启动模拟PLC即可；
目前Profinet网关功能仅支持Profinet转Modbus RTU，支持主从两种角色（PNMB Master与PNMB Slave）；
PNMB Master指Profinet网关作为主机发送Modbus RTU指令控制或查询从设备，一般也是使用该角色将RTU（温度、液位、压力等支持Modbus RTU协议的设备）的数据反馈到PLC，此时网关负责对PLC下发的Profinet命令转换为Modbus RTU协议；
PNMB Slave指PLC作为从站通过Profinet网关将数据反馈给主机设备，此时网关负责将Modbus主机发送的数据转换为Profinet命令操作PLC；
下述案例介绍了Profinet网关设备同时开启PNMB Master与PNMB Slave模式，实现将PLC两个地址的数据互相搬运；

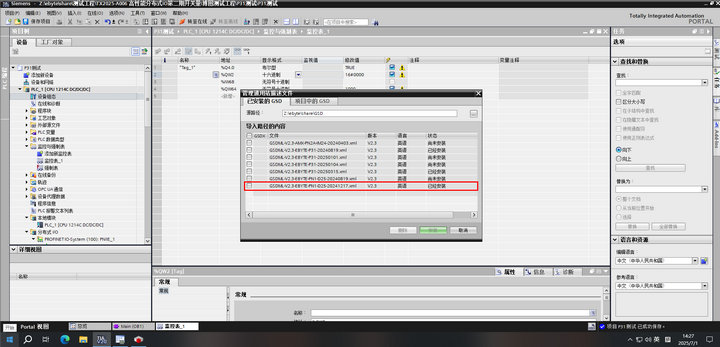

根据教程，第一步导入网关设备描述符文件（GSDML-V2.3-EBYTE-PN1-D25）；

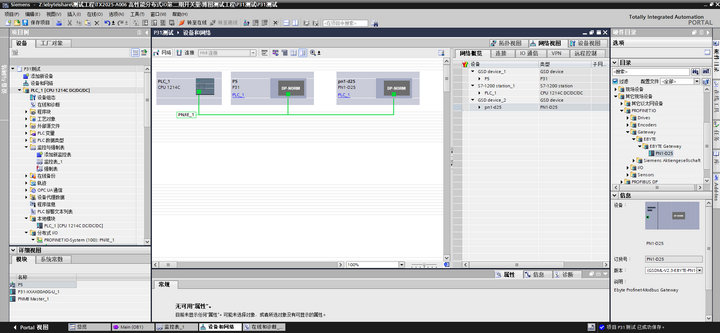

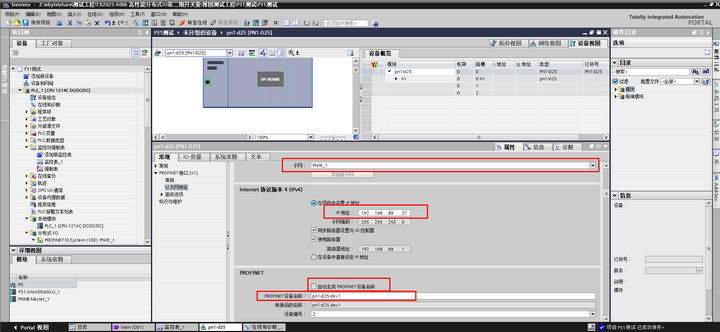

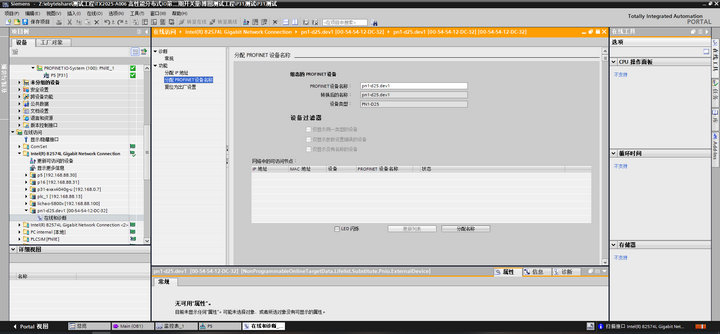

调整网关的唯一设备名，这里使用默认的名称，在PLC项目中添加设备并分配IP；
将网口连接到PLC网络中；

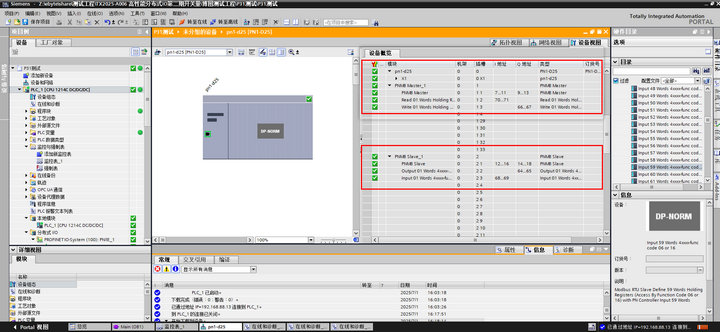

添加模块，并记录在PLC中对应的映射地址；

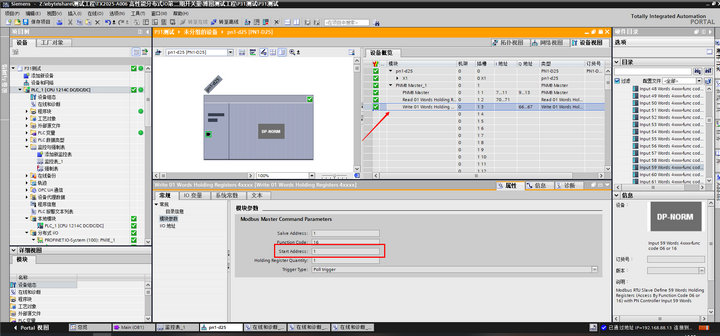

并调整PNMB Master写模块的首地址为1；

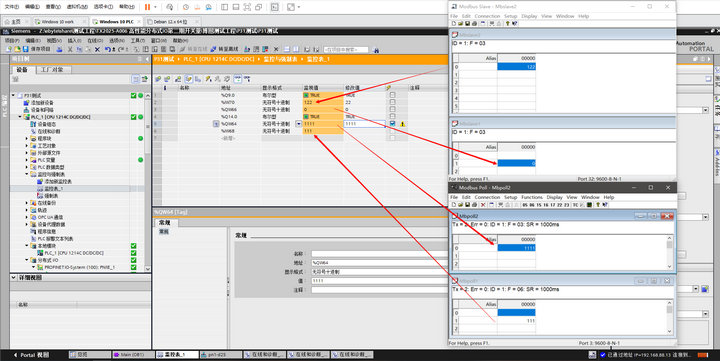

PNMB Master：
配置Modbus Slave的40001为122，PLC的%IW70通过网关同步为122；
配置PLC的%QW66为0 通过网关将Modbus Slave的40002修改为0；
PNMB Slave：
配置Modbus POLL的40002为111，PLC的%IW68通过网关修改为111；
配置PLC的%QW64为1111，Modbus通过网关查询40001返回为1111；
今天的分享就到这里啦，EBYTE人每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多分布式远程IO模块产品以及相关配置应用资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，还有客服在线答疑哦！
