PN1-D25系列Profinet网关是用于实现Profinet协议转Modbus RTU协议，Profinet网关用于将Modbus数据映射到Profinet。前文介绍了使用博图添加了Profinet网关设备教程、如何配置Profinet网关Modbus通讯参数、Profinet网关使用博图配置Modbus报文教程，本文将以上述Profinet网关使用博图配置教程案例示例，如下所示：
将Profinet网关设备串口 1 设置为主站写入 8 位的线圈。
第一步：将 PNMB Master 拖入槽 1
第二步：选择子模块 MBRTU Master Coils 0xxxx 内的指令
第三步：选择 MBRTU Write 008 bits 0xxxx
第四步：配置Profinet网关串口的工作参数，选择刚才添加的主机模块（PNMB Master），这里需要根据 RTU 工作的串口参数配置网关的串口参数
配置寄存器信息，用于 Profinet 网关与 RTU 通信；
从设备概览配置中可以看到槽号 1，只能用于选择 PNMB Master/PNMB Slave，其中 I 地址一栏中，对应的 Profinet 输入地址 IB2-6，为通讯状态监控位。Q 地址一栏中，对应的 Profinet 输出地址 QB2-6， QB2为本总线转换模块的通信控制字(control)，QB3-6 为每条报文发送的控制位。
第 1 字节:串口 1 出错的槽号

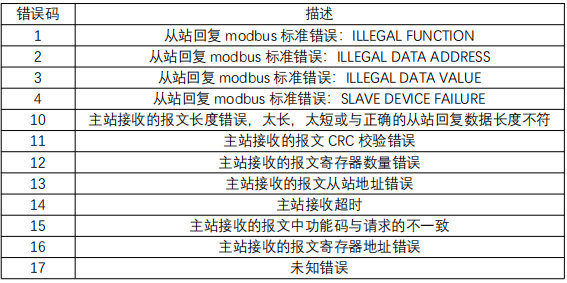

第 2 字节:串口 1 错误码
其他字节保留。
Bit 0：Modbus 功能串口接口是否启用，1=启用，0=不启用；
Bit 1：清除故障码，当检测到上升沿（0→1）时，通讯状态监控清零。
其他位保留。
第 2 字节到第 5 字节:
每一个槽的报文对应一位。对应形式如下表。
当报文配置为上升沿触发时，将该位由 0→1 时，报文启用一次发送。
当报文配置为电平触发时，将该位置 1 时，报文启用循环发送，置 0 时，报文停止循环发送。
槽 2 同槽 1 配置状态字和控制字一致。
程序段 1 用于开启网关的通道 1 串口，程序段 2 使用 PLC 自带输入控制扩展的线圈
打开博图软件，点击菜单栏中的“在线”选项。
在打开的在线访问界面中，查找并选择“可访问的设备”。
进行设备搜索。搜索完成后，将列出所有可访问的设备。
从列表中选择需要修改 IP 地址和名称的目标设备。
对选定的设备执行 IP 地址和名称的修改操作。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多Profinet网关产品更多资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，也可以直接拨打400电话咨询技术专员！
