该笔记适用于ME31系列远程IO联网模块产品，该系列无线IO模块采用以太网+RS485双重接口，多路模拟量开关量采集控制，ME31系列无线IO模块触发翻转模式配置教程如下所示：
触发翻转模式：根据用户所配置的跟随源（设备带 AI 采集或 DI 检测功能时，DI 或 AI 都可作为跟随源，否则此功能无用）改变继电器状态，可以多个输出跟随同一跟随源输出，简单说就是当DI /AI产生触发信号（上升沿或下降沿）时，DO 都将发生一次状态变化。开启触发翻转模式，应同时配置跟随源，否则默认跟随第一路输入。此功能实现了输入信号与输出信号之间的智能互动，可根据不同模式实现多样化的联动功能，提高系统的灵活性和智能化程度。
软件：Modbus IO配置工具，可在亿佰特官网自行下载：https://www.ebyte.com/；
硬件：ME31-AAAX2240远程IO模块、USB转RS485转换器模组、DC 12V电源适配器、导线若干、有源小灯泡、信号发生器；
使用上位机在DI参数将DI1的计数方式设置为上升沿计数（上升沿计数=触发模式中的上升触发），如图所示：

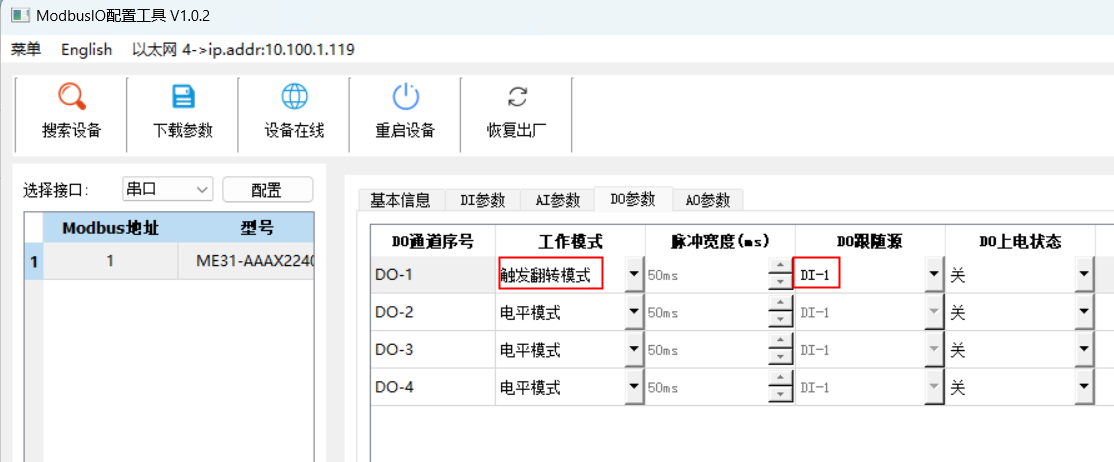

将DO1的工作模式设置为触发翻转模式，将DO跟随源设置为DI1，如图所示：
效果演示：将DI1导线接通，DI1输入（我们设备输入是下拉电压，所以DI1输入时，我们设备产生的是一个下降沿），可看到DO1不变化，小灯泡熄灭状态，如图所示：
将DI1导线断开，DI1无输入（我们设备输入是下拉电压，所以DI1输入断开时，我们设备产生的是一个上升沿），可看到DO1产生变化，小灯泡变成亮起状态，如图所示：
继续将导线接通，DI1输入，设备上的DO1是没有产生变化的，所以可发现DO1只受上升沿触发所控制。
使用上位机在DI参数将DI1的计数方式设置为上升沿计数（下降沿计数=触发模式中的下降触发），如图所示：
将DO1的工作模式设置为触发翻转模式，将DO跟随源设置为DI1，如图所示：
效果演示：将DI1导线接通，DI1输入（我们设备输入是下拉电压，所以DI1输入时，我们设备产生的是一个下降沿），可看到DO1产生变化，小灯泡变成亮起状态，如图所示：
将DI1导线断开，DI1无输入（我们设备输入是下拉电压，所以DI1输入断开时，我们设备产生的是一个上升沿），可看到DO1不产生变化，小灯泡继续亮起状态，如图所示：
继续将导线接通，DI1输入，设备上的DO1是产生变化，所以可发现DO1只受下降沿触发所控制。
使用上位机在DI参数将DI1的计数方式设置为电平沿计数（电平计数=触发模式中的双边触发），如图所示：
将DO1的工作模式设置为触发翻转模式，将DO跟随源设置为DI1，如图所示：
效果演示：将DI1导线接通，DI1输入（我们设备输入是下拉电压，所以DI1输入时，我们设备产生的是一个下降沿），可看到DO1产生变化，小灯泡亮起，如图所示：
将DI1导线断开，DI1无输入（我们设备输入是下拉电压，所以DI1输入断开时，我们设备产生的是一个上升沿），可看到DO1产生变化，小灯泡变成熄灭状态，如图所示：
继续将导线接通，DI1输入，设备上的DO1产生变化的，所以可发现DO1既受到上升沿触发也受到下降沿触发控制，也就是所说的双边触发。

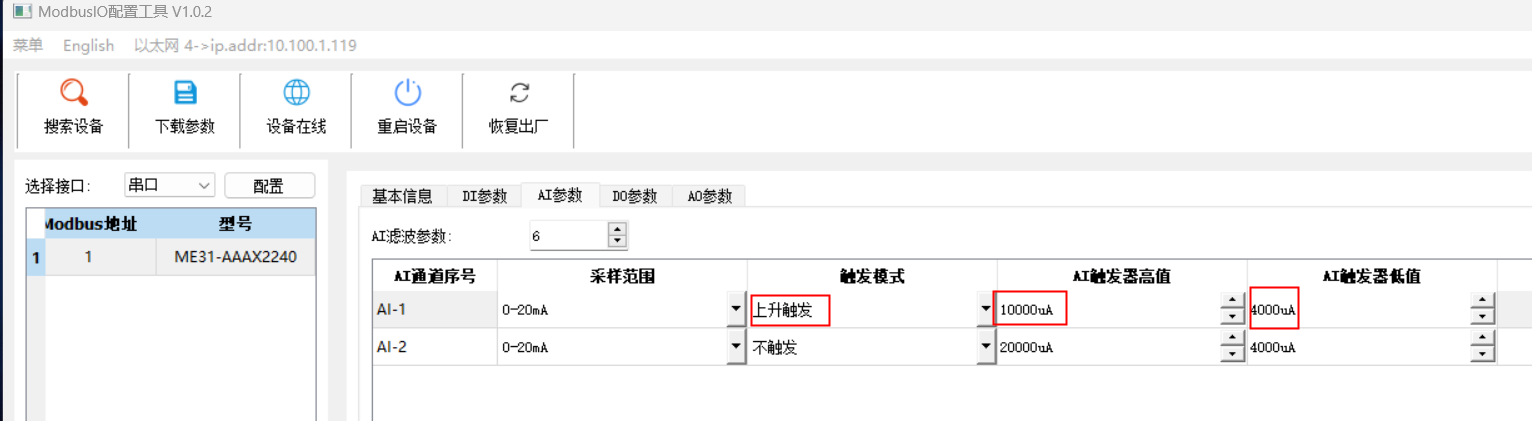

使用上位机在AI参数处将AI1的触发模式设置为上升触发，将AI触发器高值（AI输入超过此设置值，会产生一个上升触发信号）设置为10000uA，AI触发器低值设置为4000uA，如图所示：
DO参数处设置DO1的工作模式为触发翻转模式，将DO跟随源设置为AI1，如图所示：
效果演示：使用信号发生器输出11000uA（此值高于AI触发器高值，产生上升触发信号），可看到DO1闭合，小灯泡亮起，如图所示：
使用信号发生器输出3000uA，可看到DO1无变化，小灯泡还是亮起状态，如图所示：
继续使用信号发生器输出11000uA，可看到DO1断开，小灯泡熄灭，所以可发现DO1只受到上升触发控制。
注：上升触发需要低于AI触发器低值之后，再高于AI触发器高值，AI的上升触发信号才会被触发。
使用上位机在AI参数处将AI1的触发模式设置为下降触发，将AI触发器高值设置为10000uA，AI触发器低值设置为4000uA（（AI输入低于此设置值，会产生一个下降触发信号）），如图所示：
DO参数处设置DO1的工作模式为触发翻转模式，将DO跟随源设置为AI1，如图所示：
效果演示：使用信号发生器输出11000uA，可看到DO1无变化，小灯泡熄灭状态，如图所示：
使用信号发生器输出3000uA（此值低于AI触发器高值，产生下降触发信号），可看到DO1产生变化，小灯泡变成亮起状态，如图所示：
继续使用信号发生器输出11000uA，可看到DO1无变化，小灯泡保持亮起，所以可发现DO1只受到下降触发控制。
注：下降触发需要高于AI触发器高值之后，再低于AI触发器低值，AI的下降触发信号才会被触发。
使用上位机在AI参数处将AI1的触发模式设置为双边触发，将AI触发器高值设置为10000uA（AI输入超过此设置值，产生上升触发信号），AI触发器低值设置为4000uA（（AI输入低于此设置值，产生下降触发信号）），如图所示：
DO参数处设置DO1的工作模式为触发翻转模式，将DO跟随源设置为AI1，如图所示：
效果演示：使用信号发生器输出11000uA（此值高于AI触发器高值，产生上升触发信号），可看到DO1产生变化，小灯泡亮起，如图所示：
使用信号发生器输出3000uA（此值低于AI触发器高值，产生下降触发信号），可看到DO1产生变化，小灯泡变成熄灭状态，如图所示：
继续使用信号发生器输出11000uA，可看到DO1产生变化，小灯泡亮起，所以可发现DO1既受到上升触发控制也受到下降触发控制。
注：上升触发需要低于AI触发器低值之后，再高于AI触发器高值，AI的上升触发信号才会被触发；下降触发需要高于AI触发器高值之后，再低于AI触发器低值，AI的下降触发信号才会被触发。
