M31系列分布式IO主机扩展模块支持Modbus TCP协议和Modbus RTU协议进行采集控制。该分布式远程IO模块具有分布式远程IO模块、模拟量数字量采集、任意搭配扩展模块、远程采集控制模块等功能。本文小编会介绍该分布式IO主机扩展模块快速应用及配置教程，实验步骤如下：
【注】本实验需要通过默认出厂参数进行。

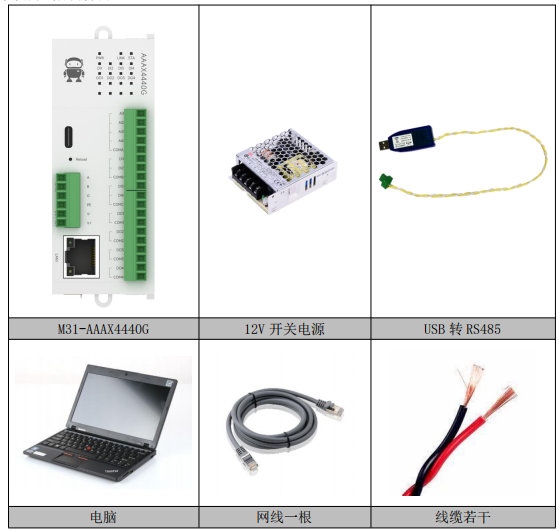

下表为本次测试所需材料：

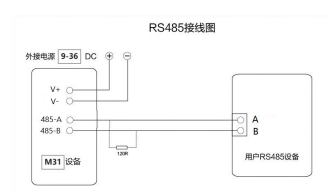

注：485总线高频信号传输时，信号波长相对传输线较短，信号在传输线终端会形成反射波，干扰原信号，所以需要在传输线末端加终端电阻，使信号到达传输线末端后不反射。终端电阻应该与通讯电缆的阻抗相同，典型值为 120 欧姆.其作用是匹配总线阻抗，提高数据通信的抗干扰性及可靠行。
注：AI 与相邻线框框选的 COM 端一起使用。
注：DI 仅支持 12V~24V 输入。
注：1.单个继电器最大支持 5A。
2.每组（同一个 COM 公共端）电流总和最大支持 8A。
接线：电脑通过USB 转 RS485 连接 M31-AAAX4440G 的 RS485 接口，A 接 A，B 接 B。

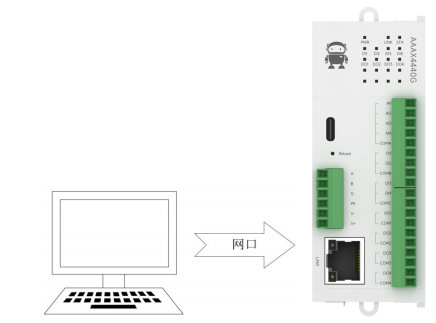

联网：网线插入RJ45 口与 PC 连接。
供电：使用DC-12V 开关电源（DC 9~36V）为 M31-AAAX4440G 供电。
第一步：修改电脑的IP 地址与设备保持一致，在这里我修改为 192.168.3.100 保证与设备处于同一网段并保证 IP 不同，经过以上步骤若无法连接设备请关闭防火墙再次尝试；
第二步：打开网络助手，选择TCP 客户端，输入远程主机 IP192.168.3.7（默认参数），输入端口号502（默认参数），选择 HEX 发送。
使用网络助手控制M31-AAAX4440G 的第一路 DO 输出。
通过下表指令可以测试其他功能。
使用串口助手控制M31-AAAX4440G 的第一路 DO 输出。
通过下表指令可以测试其他功能。
第一步： 上位机连接设备
（1）可通过选择接口（串口/网口），对设备进行配置；若选择网口，则要先选择网卡后，进行搜索设备。
（2）若选择串口，则要选择对应的串口号，以及与设备相同的波特率、数据位、停止位、校验位和地址段搜索范围，然后进行搜索。
第二步： 选择对应的设备,可以对相应的 IO 进行操作。
第一步： 连接设备参考“连接与控制”
第二步： 可以配置设备的基本参数、网络参数
第三步： 配置好参数以后，点击保存参数，在日志输出中看见提示信息为参数保存成功后，设备会自动重启，重启完成后，所修改的参数生效。
本次测试教程就到这里了，有想了解M31系列分布式IO模块的功能简介的小伙伴，可以参考前文或者可以查阅M31系列产品手册及产品详情页，产品系列功能一致，主要就针对不同客户需求细化端口，可按照实际场景需求配置。
