| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | DC9～36V |
| 电源指示 | PWR 红色 LED 指示灯 | |
| 通讯 | 通讯接口 | RJ45、RS485 |
| 波特率 | 9600bps（可选择） | |
| 通讯协议 | 标准 Modbus TCP、Modbus RTU 协议 | |
| MODBUS | 设备地址 | 可通过 Modbus 指令、上位机和硬件拨码修改 |
| DI 输入 | 输入类型 | NPN、PNP |
| 输入电压 | 12~24V | |
| 采集频率 | 最大 2.5 Hz | |
| 输入指示 | DI 绿色 LED 指示灯 | |
| AI 输入 | 采集特性 | 单端输入 |
| 输入类型 | 0-20mA、4-20mA | |
| AI 分辨率 | 3‰ | |
| 采集频率 | 最大 2.5 Hz | |
| 输入指示 | 无 | |
| DO 输出 | DO 输出类型 | A 型继电器（常开） |
| DO 输出模式 | 电平输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC（同一个 COM 公共端电 | |
| 流总和最大支持 8A） | ||
| 输出指示 | DO 绿色 LED 指示灯 | |

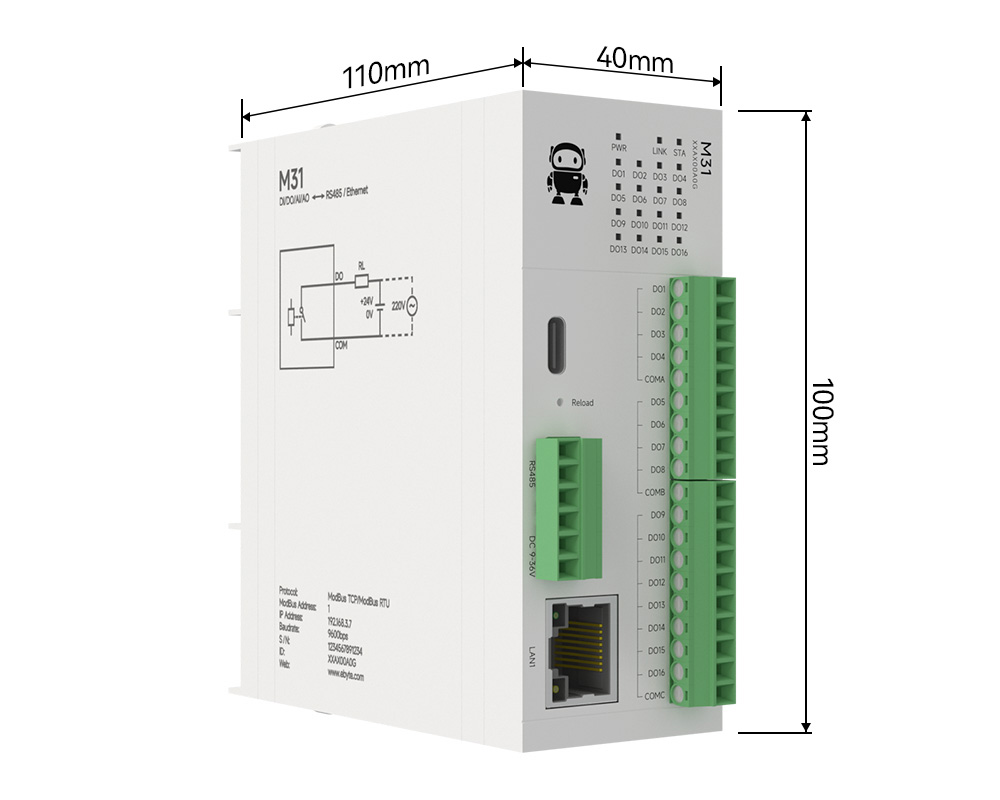

| 其他 | 产品尺寸 | 110mm * 40mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 安装方式 | 定位孔、导轨安装 |
| 类别 | 名称 | 参数 |
| 基本参数 | Modbus 地址 | 1 |
| 波特率 | 9600bps（9 种可选） | |
| 校验位 | None（默认）、Odd、Even | |
| 数据位 | 8 | |
| 停止位 | 1 | |
| DI 滤波参数 | 6 | |
| AI 滤波参数 | 6 | |
| 网络参数 | 工作模式 | TCP 服务器（最多 5 路客户端接入） |
| DHCP | 关闭 | |
| 网关地址 | 192.168.3.1 | |
| 子网掩码 | 255.255.255.0 | |
| 本机 IP | 192.168.3.7 | |
| 本机端口 | 502 | |
| 目标 IP | 192.168.3.3 | |
| 目标端口 | 502 | |
| DNS 服务器 | 114.114.114.114 | |
| Modbus TCP/RTU 协议转换 | 开启 | |
| 本机 MAC | 由芯片决定（固定） |

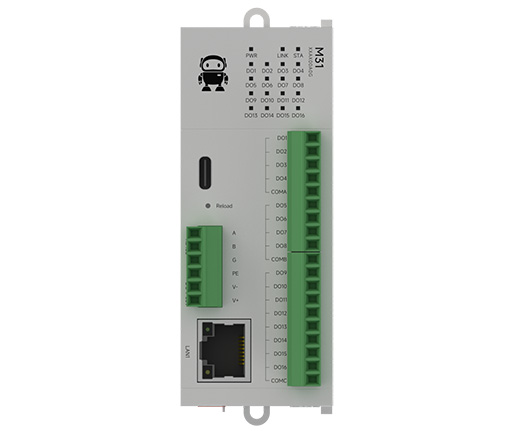

| 丝印 | 名称 | 说明 |
| DO1 | DO1 开关量输出 | DO1 开关量输出接口，与 COMA 配合使用 |
| DO2 | DO2 开关量输出 | DO2 开关量输出接口，与 COMA 配合使用 |
| DO3 | DO3 开关量输出 | DO3 开关量输出接口，与 COMA 配合使用 |
| DO4 | DO4 开关量输出 | DO4 开关量输出接口，与 COMA 配合使用 |
| COMA | DO 的 COM 端 | DO1-DO4 共用 COMA 配合使用 |
| DO5 | DO5 开关量输出 | DO5 开关量输出接口，与 COMB 配合使用 |
| DO6 | DO6 开关量输出 | DO6 开关量输出接口，与 COMB 配合使用 |
| DO7 | DO7 开关量输出 | DO7 开关量输出接口，与 COMB 配合使用 |
| DO8 | DO8 开关量输出 | DO8 开关量输出接口，与 COMB 配合使用 |
| COMB | DO 的 COM 端 | DO5-DO8 共用 COMB 配合使用 |
| DO9 | DO9 开关量输出 | DO9 开关量输出接口，与 COMC 配合使用 |
| DO10 | DO10 开关量输出 | DO10 开关量输出接口，与 COMC 配合使用 |
| DO11 | DO11 开关量输出 | DO11 开关量输出接口，与 COMC 配合使用 |
| DO12 | DO12 开关量输出 | DO12 开关量输出接口，与 COMC 配合使用 |
| DO13 | DO13 开关量输出 | DO13 开关量输出接口，与 COMC 配合使用 |
| DO14 | DO14 开关量输出 | DO14 开关量输出接口，与 COMC 配合使用 |
| DO15 | DO15 开关量输出 | DO15 开关量输出接口，与 COMC 配合使用 |
| DO16 | DO16 开关量输出 | DO16 开关量输出接口，与 COMC 配合使用 |
| COMC | DO 的 COM 端 | DO9-DO16 共用 COMC 配合使用 |
| Reload | 恢复出厂设置/自动协商 | 长按 5-10 秒，恢复出厂设置；2 秒内双击，可自动协商扩展模块 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 电源负极 | 直流（9-36V）电源负极接口 |
| V+（DC9-36V） | 电源正极 | 直流（9-36V）电源正极接口 |
| LAN1 | 网口 | 标准 RJ45 网线接口 |
