当前位置: 首页 >产品中心 >分布式IO>以太网/RS485 IO>【4DI+4DO】M31-AXAX4040G主机

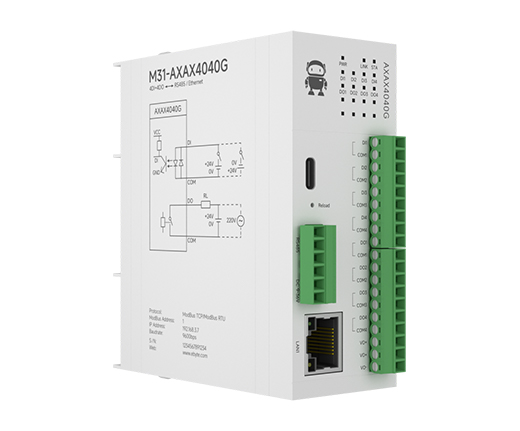

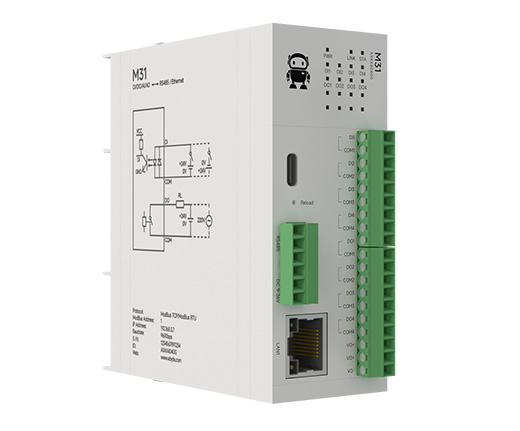

【4DI+4DO】M31-AXAX4040G主机 分布式IO模块

通讯接口:RJ45、RS485

工作电压:DC 9~36V

产品重量:180±5g

产品简介:M31系列分布式IO主机支持Modbus TCP协议和Modbus RTU协议进行采集控制。设备支持5个客户端同时访问,支持01/02/03/04/05/06/15/16号功能码,产品在结构上采用可扩展设计,可以根据缺少的功能选择满足相应的IO扩展模块进行拼接,即可实现功能的满足,无需再去购买整机,节省成本的同时还能方便客户接入当前现场环境;模块自带状态诊断功能,可实时监控IO模块通讯状态;最大可支持IO扩展模块数量16个。

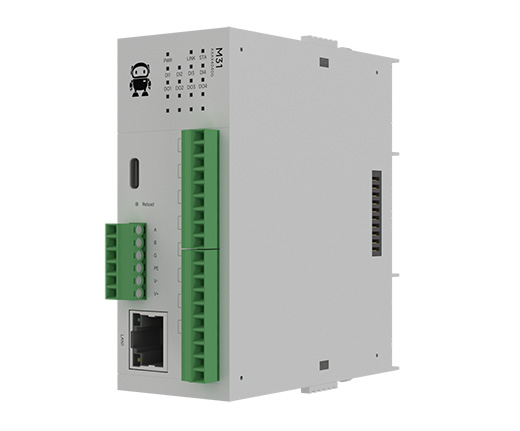

分布式远程IO模块
分布式远程IO模块核心功能
分布式远程IO模块结构设计
M31系列分布式IO模块
分布式远程IO模块基本功能
分布式远程IO模块以太网RS485控制
分布式远程IO模块modbus
分布式远程IO模块LED指示灯
分布式远程IO模块远程升级
分布式远程IO模块输入方式
分布式远程IO模块模拟量采集
分布式远程IO模块快速调试
分布式远程IO模块快速扩展
分布式远程IO模块多路连接

规格参数

类别名称参数
电源工作电压DC9~36V
电源指示PWR 红色 LED 指示灯
通讯通讯接口RJ45、RS485
波特率9600bps(可选择)
通讯协议标准 Modbus  TCP、Modbus  RTU 协议
MODBUS设备地址可通过 Modbus 指令、上位机和硬件拨码修改
DI 输入输入类型NPN、PNP
输入电压12~24V
采集频率最大 2.5  Hz
输入指示DI 绿色 LED 指示灯
AI 输入采集特性单端输入
输入类型0-20mA、4-20mA
AI 分辨率3‰
采集频率最大 2.5  Hz
输入指示
DO 输出DO 输出类型A 型继电器(常开)
DO 输出模式电平输出
继电器触点容量5A     30VDC、5A     250VAC(同一个 COM 公共端电
流总和最大支持 8A)
输出指示DO 绿色 LED 指示灯
其他产品尺寸110mm  *  40mm  *  100mm  (长*宽*高)
工作温湿度-40  ~   +85℃、5%  ~   95%RH(无凝露)
存储温湿度-40  ~   +105℃、5%  ~   95%RH(无凝露)
安装方式定位孔、导轨安装


设备默认参数

类别名称参数
基本参数Modbus  地址1
波特率9600bps(9 种可选)
校验位None(默认)、Odd、Even
数据位8
停止位1
DI 滤波参数6
AI 滤波参数6
网络参数工作模式TCP 服务器(最多 5 路客户端接入)
DHCP关闭
网关地址192.168.3.1
子网掩码255.255.255.0
本机 IP192.168.3.7
本机端口502
目标 IP192.168.3.3
目标端口502
DNS 服务器114.114.114.114
Modbus  TCP/RTU 协议转换开启
本机 MAC由芯片决定(固定)

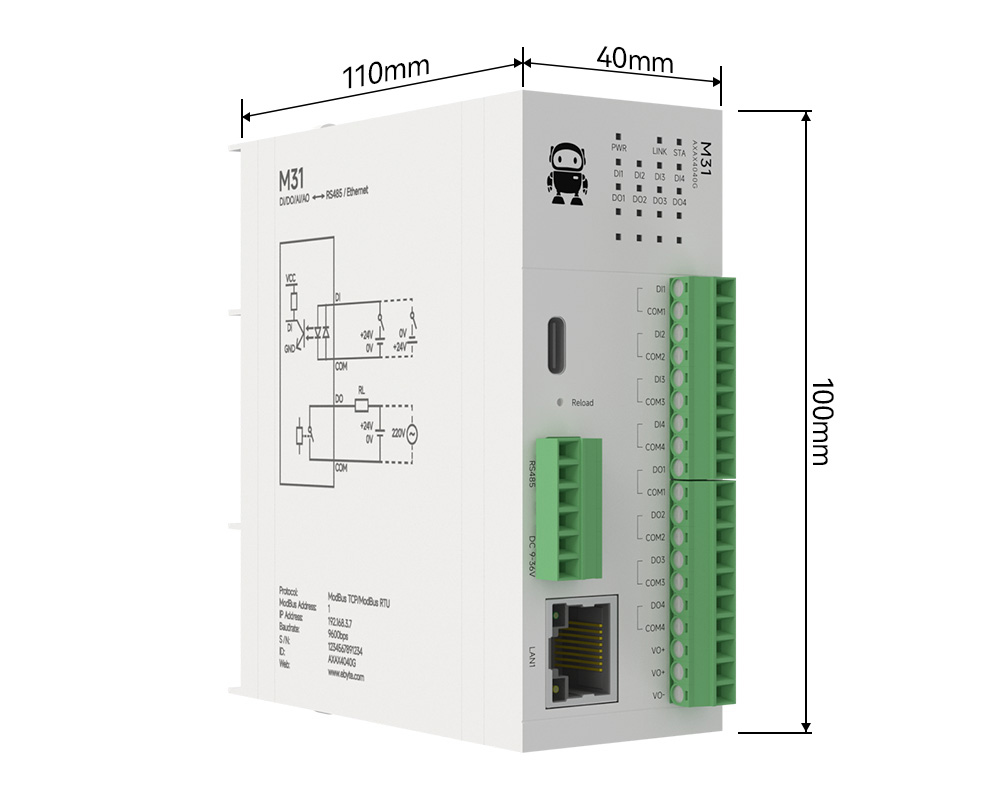

M31中文官网详情-尺寸

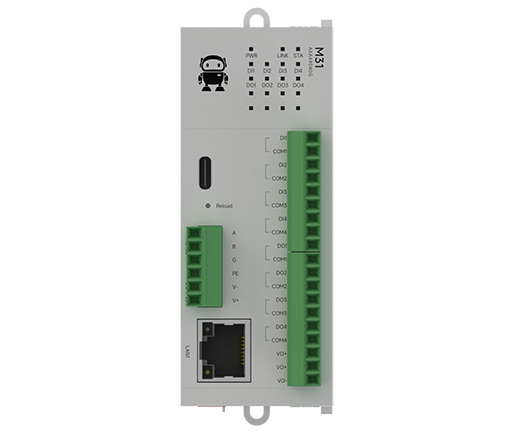

丝印名称说明
DI1DI1 开关量输入

DI1 开关量输入接口,与 COM1 配合使用

COM1DI1 的 COM 端

DI1 的 COM 端

DI2DI2 开关量输入

DI2 开关量输入接口,与 COM2 配合使用

COM2DI2 的 COM 端

DI2 的 COM2 端

DI3DI3 开关量输入

DI3 开关量输入接口,与 COM3 配合使用

COM3DI3 的 COM 端

DI3 的 COM 端

DI4DI4 开关量输入

DI4 开关量输入接口,与 COM4 配合使用

COM4DI4 的 COM 端

DI4 的 COM 端

DO1DO1 开关量输出

DO1 开关量输出接口,与 COM1 配合使用

COM1DO1 的 COM 端

DO1 的 COM 端

DO2DO2 开关量输出

DO2 开关量输出接口,与 COM2 配合使用

COM2DO2 的 COM 端

DO2 的 COM 端

DO3DO3 开关量输出

DO3 开关量输出接口,与 COM3 配合使用

COM3DO3 的 COM 端

DO3 的 COM 端

DO4DO4 开关量输出

DO4 开关量输出接口,与 COM4 配合使用

COM4DO4 的 COM 端

DO4 的 COM 端

VO+电源输出正极

电源输出正极,同设备供电电源电压一致

VO+电源输出正极

电源输出正极,同设备供电电源电压一致

VO-电源输出负极

电源输出负极,同设备供电电源电压一致

Reload恢复出厂设置/自动协商

长按 5-10 秒,恢复出厂设置;2 秒内双击,可自动协商扩展模块

A(RS485)RS485  A 接口

RS485  A 接口

B(RS485)RS485  B 接口

RS485  B 接口

G(RS485)RS485  G 接口

RS485  G 接口

PE接地

接地

V-(DC9-36V)电源负极

直流(9-36V)电源负极接口

V+(DC9-36V)电源正极

直流(9-36V)电源正极接口

LAN1网口

标准 RJ45 网线接口
