规格：4DI+4AI+4DO
通讯接口：LoRa、RJ45、RS485
工作电压：DC 9～36V
产品尺寸：110*40*100mm

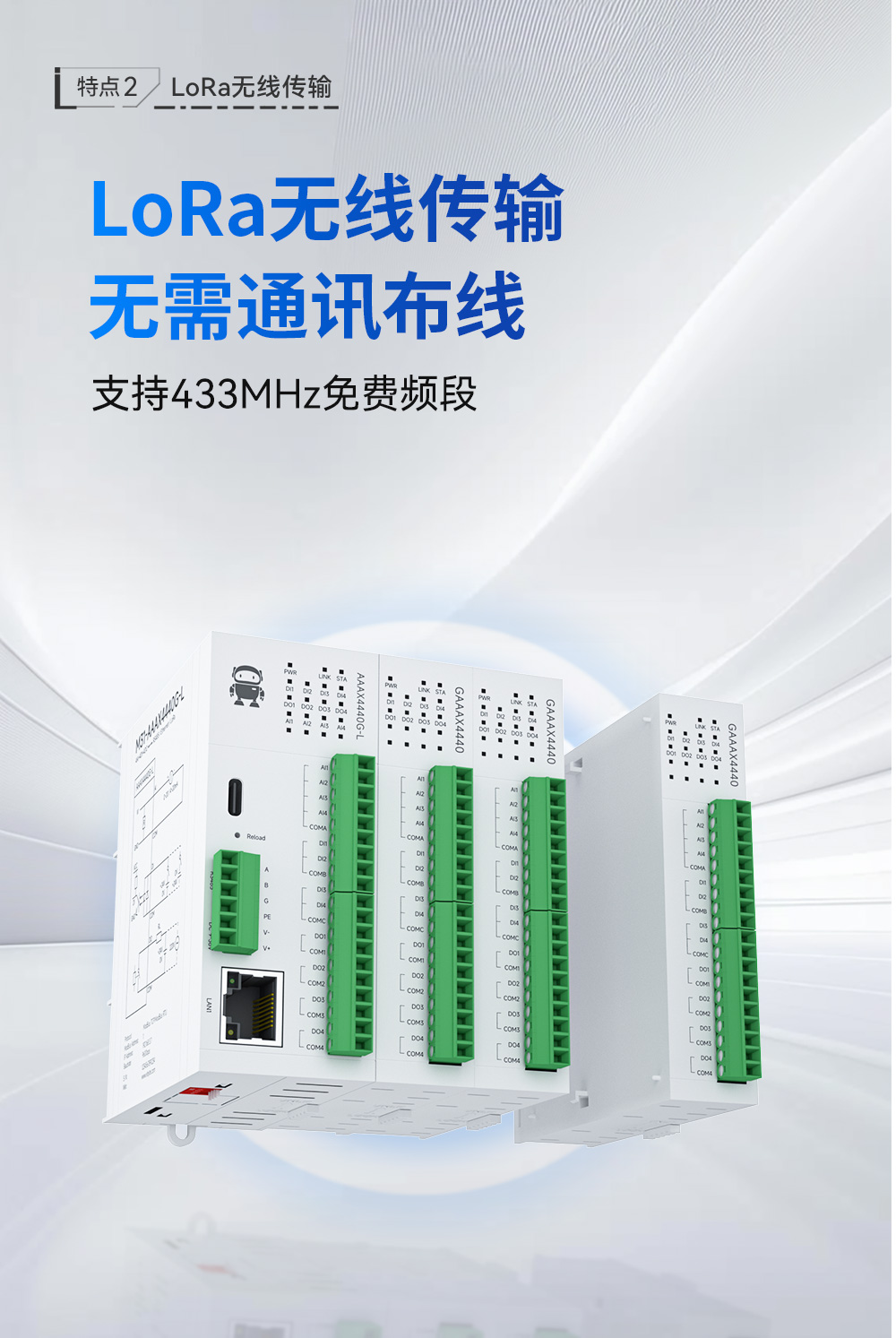

产品简介：LoRa分布式IO主机系列是一款强大的无线远程控制与采集设备的无线远程IO模块，该分布式IO设备采用LoRa无线技术（内置了无线模块），可通过串口或远程LoRa组网设备发送Modbus RTU指令进行控制，可搭配E90-DTU(400SL30)无线数传电台，实现无线远程采集控制开关量模拟量（DI/DO/AI/AO）输入输出信号。产品外壳喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。
| 类别 | 名称 | 参数 |
| 电源 | 工作电压 | DC 9～36V |
| 电源指示 | PWR红色LED指示灯 | |
| 无线参数 | 工作频段 | 410.125-493.125MHz（支持 ISM 频段） |
| 发射功率 | 30dBm（最大功率约 1W） | |
| 传输距离 | 10km（晴朗空旷环境，最大功率，天线增益 5 dBi，高度 2m） | |
| 信道 | 23（0-83软件可设置） | |
| 空速 | 2.4k-62.5 k(6种空速可选) | |
| 分包包长 | 240Bytes | |
| 天线选项 | SMA 天线座（外螺内孔） | |
| 通讯 | 通讯接口 | LoRa、RS485、RJ45 |
| 波特率 | 2400-230400(8种波特率可选) | |
| 通讯协议 | LoRa：标准Modbus RTU协议 RS485:标准Modbus RTU协议 Ethernet：标准Modbus TCP协议 | |
| MODBUS | 设备地址 | 可通过软件、硬件拨码开关修改 |
| DI输入 | 输入类型 | NPN、PNP |
| 输入电压 | 12~24V | |
| 采集频率 | 最大1KHz | |
| 输入指示 | DI绿色LED指示灯 | |
| AI输入 | 采集特性 | 单端输入/差分输入 型号可选 |
| 输入类型 | 0-20mA、4-20mA、±20mA/0-5V/0-10V/±10V | |
| AI分辨率 | 16位（差分）/12位（单端） | |
| AI精度 | 1‰(差分)/3‰（单端） | |
| 采集频率 | 40Hz(差分)/100Hz（单端） | |
| 输入指示 | AI绿色LED指示灯 | |
| DO输出 | DO输出类型 | A型继电器(常开) |
| DO输出模式 | 电平输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC(同一个COM公共端电流总和最大支持8A) | |
| 输出指示 | DO绿色LED指示灯 | |
| AO输出 | AO输出类型 | 0-20mA、4-20mA |
| AO输出分辨率 | 16位 | |
| AO输出精度 | 3‰ | |
| 输出指示 | AO绿色LED指示灯 | |
| 其他 | 产品尺寸 | 110mm * 40mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 安装方式 | 导轨、定位孔安装 |
| M31-AAAX4440G-L 端口及按键说明： | ||
| 丝印 | 名称 | 说明 |
| AI1 | AI1 模拟量输入 | AI1 模拟量输入接口，与 COMA 配合使用 |
| AI2 | AI2 模拟量输入 | AI2 模拟量输入接口，与 COMA 配合使用 |
| AI3 | AI3 模拟量输入 | AI3 模拟量输入接口，与 COMA 配合使用 |
| AI4 | AI4 模拟量输入 | AI4 模拟量输入接口，与 COMA 配合使用 |
| COMA | AI 模拟量输入公共端 | AI1-AI4 共用 COMA 公共端 |
| DI1 | DI1 开关量输入 | DI1 开关量输入接口，与 COMB 配合使用 |
| DI2 | DI2 开关量输入 | DI2 开关量输入接口，与 COMB 配合使用 |
| COMB | DI 开关量输入公共端 | DI1-DI2 共用 COMB 公共端 |
| DI3 | DI3 开关量输入 | DI3 开关量输入接口，与 COMC 配合使用 |
| DI4 | DI4 开关量输入 | DI4 开关量输入接口，与 COMC 配合使用 |
| COMC | DI 开关量输入公共端 | DI3-DI4 共用 COMC 公共端 |
| DO1 | DO1 开关量输出 | DO1 开关量输出接口，与 COM1 配合使用 |
| COM1 | DO1 的 COM 端 | DO1 的 COM 端 |
| DO2 | DO2 开关量输出 | DO2 开关量输出接口，与 COM2 配合使用 |
| COM | DO2 的 COM 端 | DO2 的 COM 端 |
| DO3 | DO3 开关量输出 | DO3 开关量输出接口，与 COM3 配合使用 |
| COM3 | DO3 的 COM 端 | DO3 的 COM 端 |
| DO4 | DO4 开关量输出 | DO4 开关量输出接口，与 COM4 配合使用 |
| COM4 | DO4 的 COM 端 | DO4 的 COM 端 |
| Reload | 恢复出厂设置/自动协商 | 长按 5-10 秒，恢复出厂设置；2 秒内双击，可自动协商扩展模块 |
| A(RS485) | RS485 A 接口 | RS485 A 接口 |
| B(RS485) | RS485 B 接口 | RS485 B 接口 |
| G(RS485) | RS485 G 接口 | RS485 G 接口 |
| PE | 接地 | 接地 |
| V-（DC9～36V） | 电源负极 | 直流（9～36V）电源负极接口 |
| V+（DC9～36V） | 电源正极 | 直流（9～36V）电源正极接口 |
| LAN1 | 网口 | 标准 RJ45 网线接口 |
| ANT | 天线接口 | 外螺纹内孔，长 10mm，特征阻抗 50Ω |
