| 类别 | 名称 | 规格参数 |
| 电源 | 工作电压 | DC 9～36V；带防反接保护 |
| 电源指示 | PWR红色LED指示灯 | |
| 功耗 | 2～4W | |
| 通讯 | 通讯接口 | RJ45*2(双网口)、RS485 |
| 波特率 | 9600bps（可选择） | |
| 通讯协议 | 标准Modbus TCP、Modbus RTU协议 | |
| 内部总线 | 最高可达1ms | |
| Modbus | 设备地址 | 可通过Modbus指令、上位机和硬件拨码修改 |
| DI输入 | 输入类型 | NPN、PNP |
| 输入范围 | DC 10～28V | |
| 隔离方式 | 每通道单独光电隔离 | |
| 输入阻抗 | 7.2kΩ | |
| 采集频率 | 1000 Hz | |
| 计数频率 | ＜500Hz | |
| 滤波时间 | 默认时间6ms | |
| 输入指示 | DI绿色LED指示灯 | |
| AI输入 | 采集特性 | 差分输入 |
| 输入类型 | 差分电流：0-20mA、4-20mA、±20mA | |
| AI分辨率 | 16位（差分） | |
| AI精度 | 1‰(差分) | |
| 刷新频率 | 差分最大70Hz | |
| 输入指示 | AI绿色LED指示灯 | |
| 继电器型DO输出 | DO输出类型 | A型继电器（常开） |
| DO输出模式 | 电平输出、脉冲输出 | |
| 继电器触点容量 | 5A 30VDC、5A 250VAC（同一个COM公共端电流总和最大支持8A） | |
| 输出指示 | DO绿色LED指示灯 | |
| 晶体管型DO输出 | DO输出类型 | PNP型 |
| DO输出模式 | 电平输出、脉冲输出 | |
| 输出能力 | 支持在10～30V电压下，单通道最大0.5A、每个COM口最大4A输出 | |

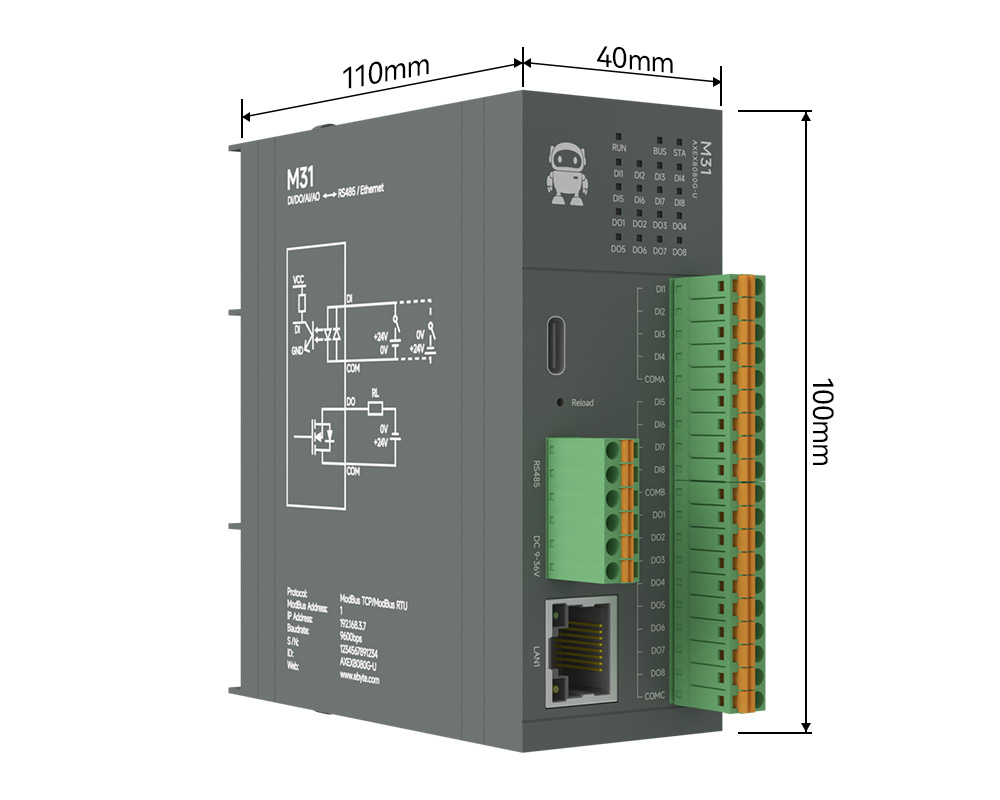

| 其他 | 产品尺寸 | 110mm * 40mm * 100mm (长*宽*高) |
| 工作温湿度 | -40 ～ +85℃、5% ～ 95%RH（无凝露） | |
| 存储温湿度 | -40 ～ +105℃、5% ～ 95%RH（无凝露） | |
| 安装方式 | 定位孔、导轨安装 |

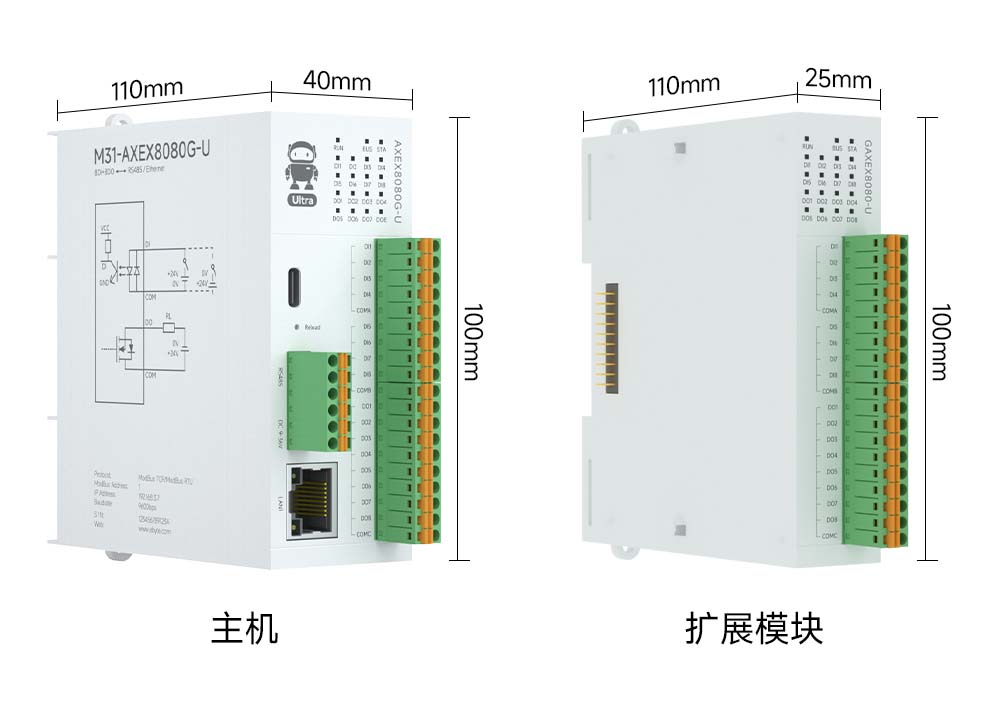

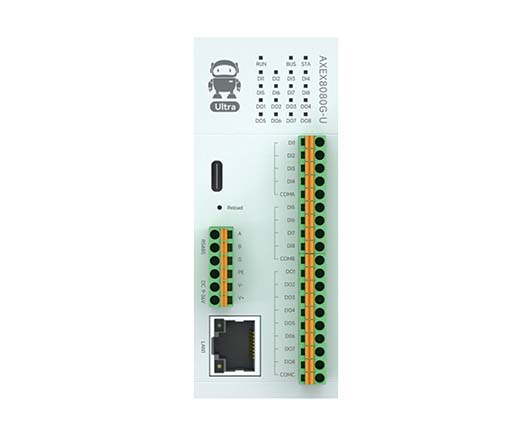

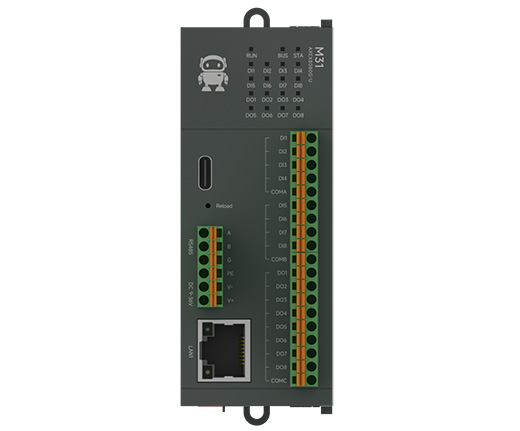

| M31-AXEX8080G-U端口及按键说明： | ||
| 丝印 | 名称 | 说明 |
| DI1 | DI1开关量输入 | DI1开关量输入接口，与COMA配合使用 |
| DI2 | DI2开关量输入 | DI2开关量输入接口，与COMA配合使用 |
| DI3 | DI3开关量输入 | DI3开关量输入接口，与COMA配合使用 |
| DI4 | DI4开关量输入 | DI4开关量输入接口，与COMA配合使用 |
| COMA | DI开关量输入公共端 | DI1-DI4共用COMA公共端 |
| DI5 | DI5开关量输入 | DI5开关量输入接口，与COMB配合使用 |
| DI6 | DI6开关量输入 | DI6开关量输入接口，与COMB配合使用 |
| DI7 | DI7开关量输入 | DI7开关量输入接口，与COMB配合使用 |
| DI8 | DI8开关量输入 | DI8开关量输入接口，与COMB配合使用 |
| COMB | DI开关量输入公共端 | DI5-DI8共用COMB公共端 |
| DO1 | DO1开关量输出 | DO1开关量输出接口，与COMC配合使用 |
| DO2 | DO2开关量输出 | DO2开关量输出接口，与COMC配合使用 |
| DO3 | DO3开关量输出 | DO3开关量输出接口，与COMC配合使用 |
| DO4 | DO4开关量输出 | DO4开关量输出接口，与COMC配合使用 |
| DO5 | DO5开关量输出 | DO5开关量输出接口，与COMC配合使用 |
| DO6 | DO6开关量输出 | DO6开关量输出接口，与COMC配合使用 |
| DO7 | DO7开关量输出 | DO7开关量输出接口，与COMC配合使用 |
| DO8 | DO8开关量输出 | DO8开关量输出接口，与COMC配合使用 |
| COMC | DO的COM端 | DO1-DO8共用COMC配合使用 |
| Reload | 恢复出厂设置/自动协商 | 长按5-10秒，恢复出厂设置；2秒内双击，可自动协商IO扩展模块； |
| A(RS485) | RS485 A接口 | RS485 A接口 |
| B(RS485) | RS485 B接口 | RS485 B接口 |
| G(RS485) | RS485 G接口 | RS485 G接口 |
| PE | 接地 | 接地 |
| V-（DC9-36V） | 电源负极 | 直流（9-36V）电源负极接口 |
| V+（DC9-36V） | 电源正极 | 直流（9-36V）电源正极接口 |
| LAN1 | 网口 | 标准RJ45网线接口 |
| LAN2 | 网口 | 标准RJ45网线接口 |
| M31-AXEX8080G-U指示灯说明： | ||
| 丝印 | 名称 | 说明 |
| RUN | 电源指示灯 | 红色LED灯；亮：系统供电正常；灭：系统供电异常 |
| BUS | 设备总线状态指示灯 | 黄色LED灯；亮：设备内部总线运行正常；灭：设备内部总线运行完全异常； |
| 闪烁：设备内部总线运行可能存在异常 | ||
| STA | 总线通讯指示灯 | 蓝色LED灯；闪烁：表示主机与扩展模块之间有数据交互；常灭：表示主机与扩展模块之间无数据交互 |
| DI1 | DI1输入指示灯 | 绿色LED灯；亮：DI1有效输入；灭：DI1无效输入 |
| DI2 | DI2输入指示灯 | 绿色LED灯；亮：DI2有效输入；灭：DI2无效输入 |
| DI3 | DI3输入指示灯 | 绿色LED灯；亮：DI3有效输入；灭：DI3无效输入 |
| DI4 | DI4输入指示灯 | 绿色LED灯；亮：DI4有效输入；灭：DI4无效输入 |
| DI5 | DI5输入指示灯 | 绿色LED灯；亮：DI5有效输入；灭：DI5无效输入 |
| DI6 | DI6输入指示灯 | 绿色LED灯；亮：DI6有效输入；灭：DI6无效输入 |
| DI7 | DI7输入指示灯 | 绿色LED灯；亮：DI7有效输入；灭：DI7无效输入 |
| DI8 | DI8输入指示灯 | 绿色LED灯；亮：DI8有效输入；灭：DI8无效输入 |
| DO1 | DO1输出指示灯 | 绿色LED灯；亮：DO1 晶体管导通；灭：DO1 晶体管截止 |
| DO2 | DO2输出指示灯 | 绿色LED灯；亮：DO2 晶体管导通；灭：DO2 晶体管截止 |
| DO3 | DO3输出指示灯 | 绿色LED灯；亮：DO3晶体管导通；灭：DO3 晶体管截止 |
| DO4 | DO4输出指示灯 | 绿色LED灯；亮：DO4 晶体管导通；灭：DO4 晶体管截止 |
| DO5 | DO5输出指示灯 | 绿色LED灯；亮：DO5 晶体管导通；灭：DO5 晶体管截止 |
| DO6 | DO6输出指示灯 | 绿色LED灯；亮：DO6 晶体管导通；灭：DO6 晶体管截止 |
| DO7 | DO7输出指示灯 | 绿色LED灯；亮：DO7 晶体管导通；灭：DO7 晶体管截止 |
| DO8 | DO8输出指示灯 | 绿色LED灯；亮：DO8 晶体管导通；灭：DO8 晶体管截止 |
