我们前文以M31-AAAX4440G型号分布式IO主机模块和组态王通信案例,本次案例中主要介绍了案例简介、教程硬件准备、软件准备、组态王软件安装、新建工程项目以及新建设备步骤、创建变量与界面设计、关联变量教程等通信教程。我们本文将针对上述分布式IO模块通信案例进行通信效果演示,如下所示:

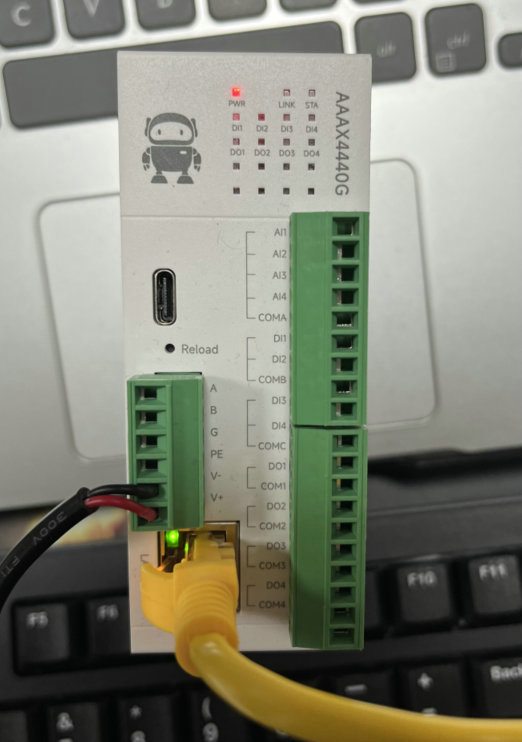

1、先给M31设备通上12V的电源,然后插入网线连接设备,如图所示:

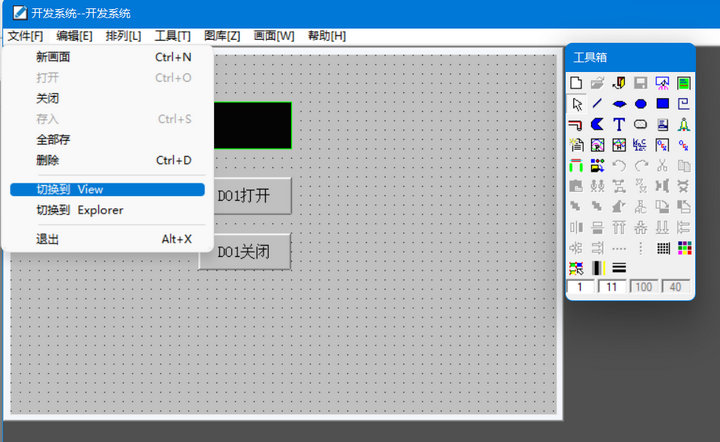

2、点击组态王软件上的“文件”,再点击“切换到View”,如图所示:

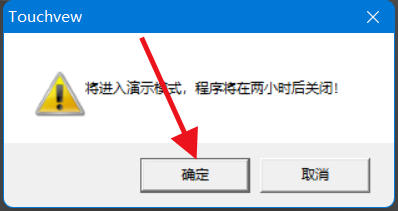

3、点击“确定”,如图所示:

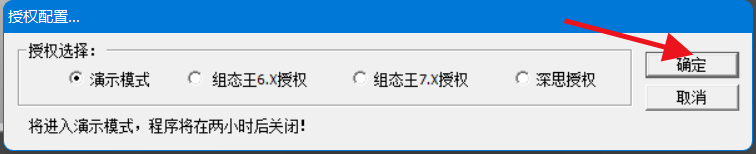

4、点击“确定”,如图所示:

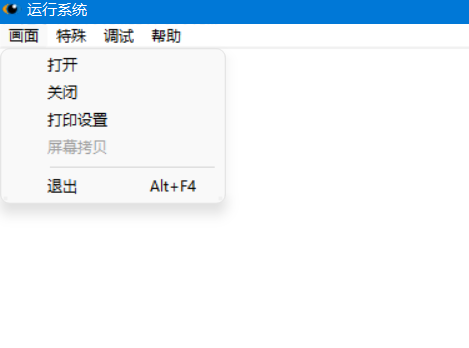

5、在弹出的窗口中,点击“画面”,选择“打开”,如图所示:
6、在弹出的窗口中,选择之前所创建的“HOME”,点击“确定”,如图所示:
7、完成操作后,出现了设计的控制界面,如图所示:

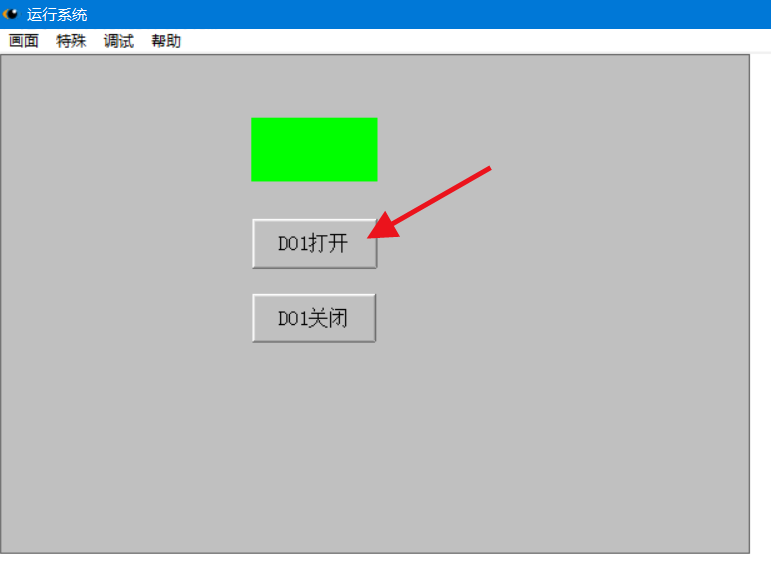

8、点击“DO1打开”按钮,可发现“DO1”关联的状态指示图标发生变化,如图所示:

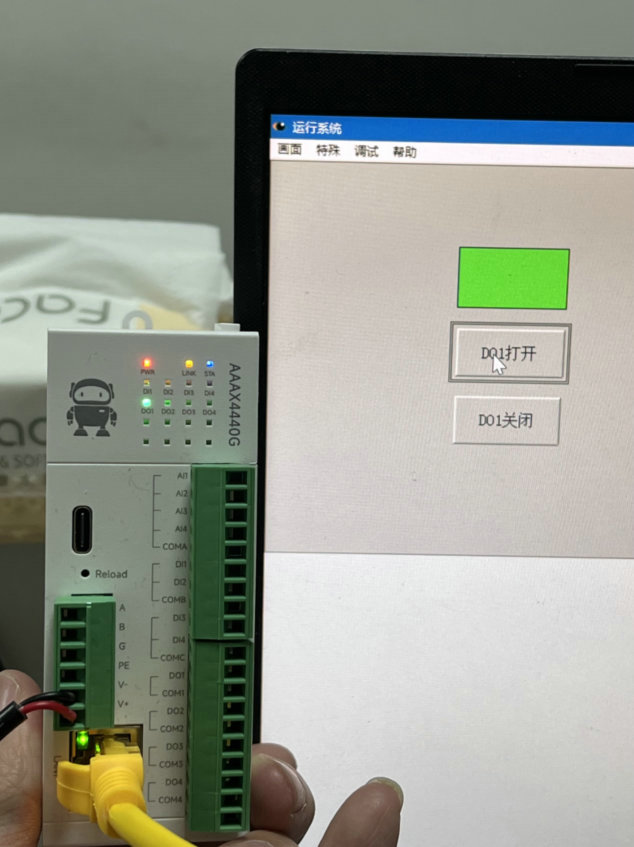

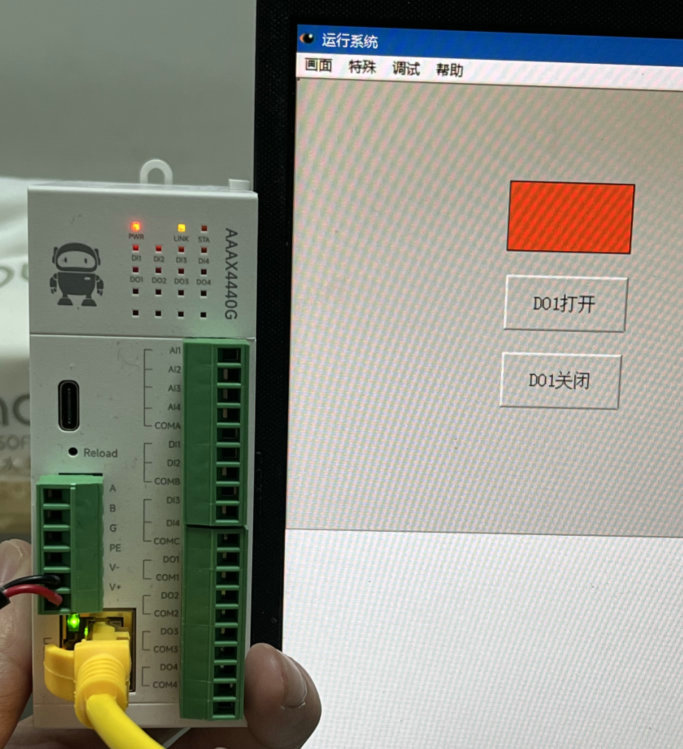

同时,M31系列分布式IO模块的设备上的DO1也为打开状态(DO1的LED绿色指示灯亮起),如图所示:

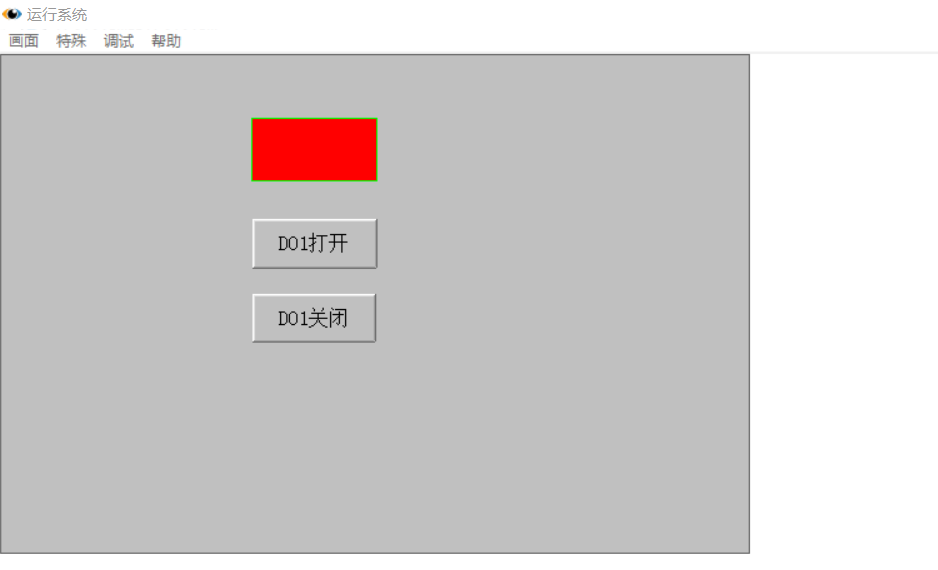

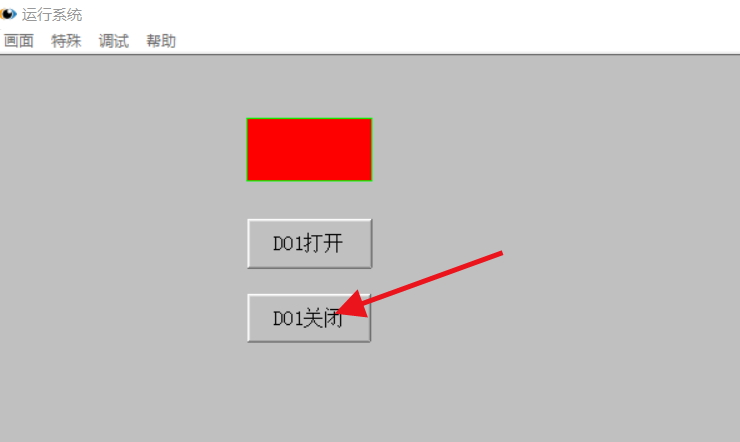

9、点击“DO1关闭”按钮,可发现“DO1”关联的状态指示图标发生变化,如图所示:
同时,M31的设备上的DO1也为关闭状态(DO1的LED绿色指示灯熄灭),如图所示:
自此便通过组态王软件实现了与M31-AAAX4440G分布式IO模块的通信控制,完成了本次通信案例的所有步骤。
