LoRa分布式IO主机系列具有透传功能，可以将非本机地址的Modbus指令通过无线LoRa调制技术发送。这里通过两台LoRa分布式IO主机系列进行Modbus透传控制测试。
为了连接测试我们需要准备以下设备：
DC 12V 电源适配器：2台；
LoRa分布式IO主机系列，以M31-AXAX8080G-L为例：2台；
USB转RS485模块：1个；

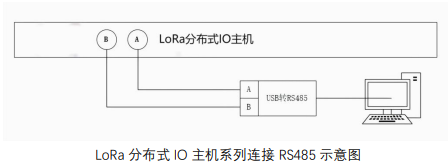

与电脑连接侧，LoRa分布式IO主机系列接线，使用USB转RS485连接设备的RS485接口：
设备需要连接电源线，进行通电测试。

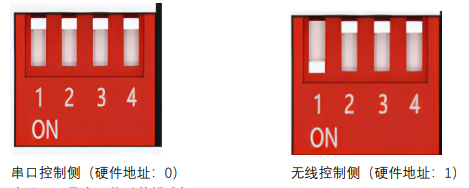

软件参数使用出厂配置（软件Modbus默认地址：1），与电脑连接的LoRa分布式IO主机系列Modbus地址配置为1,另一台LoRa分布式IO主机系列使用拨码开关配置为
在配置工具中，将透传模式打开。【注】：本测试例程基于出厂默认软件参数，若有修改软件参数请恢复出厂参数在进行实验。

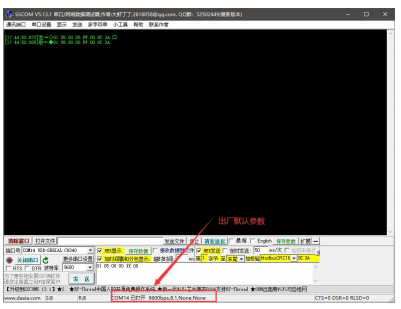

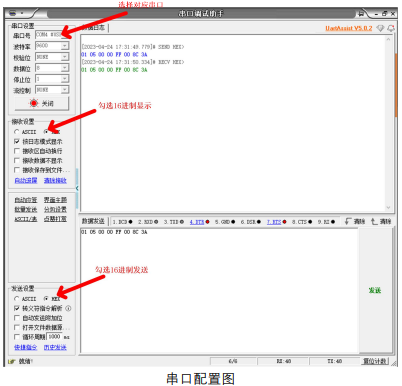

打开串口连接E95-DTU选择对应的波特率参数，选择16进制发送，取消自动换行，如图所示。

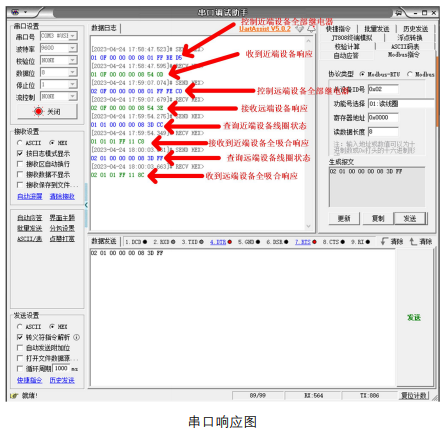

使用串口发送01 0F 00 00 00 08 01 FF BE D5（1地址RTU设备线圈全部闭合），与串口相连接的设备1号继电器闭合。发送02 0F 00 00 00 08 01 FF FE C0（2地址RTU设备线圈全部闭合），LoRa控制设备1号继电器闭合。

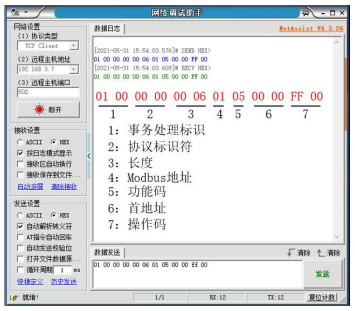

使用网络助手控制M31-AAAX4440G-L的第一路DO输出。

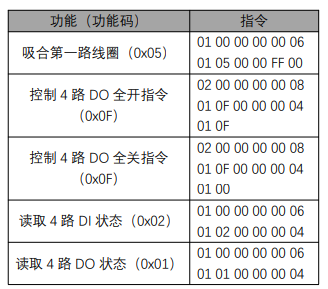

通过下表指令可以测试其他功能。
使用串口助手控制M31-AAAX4440G-L的第一路DO输出。

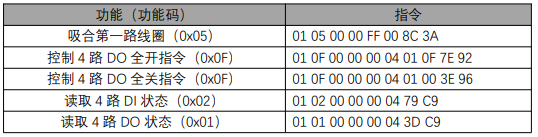

通过下表指令可以测试其他功能。
今天的分享就到这里啦，EBYTE人每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多分布式远程IO模块产品以及相关配置应用资料，感兴趣的小伙伴可以登录我们的亿佰特官网进行了解，还有客服在线答疑哦！
