通信接口：RS485
通信协议：802.11b/g/n + BLE5.2
工作电压：DC 8～28V
通信距离：0.31km

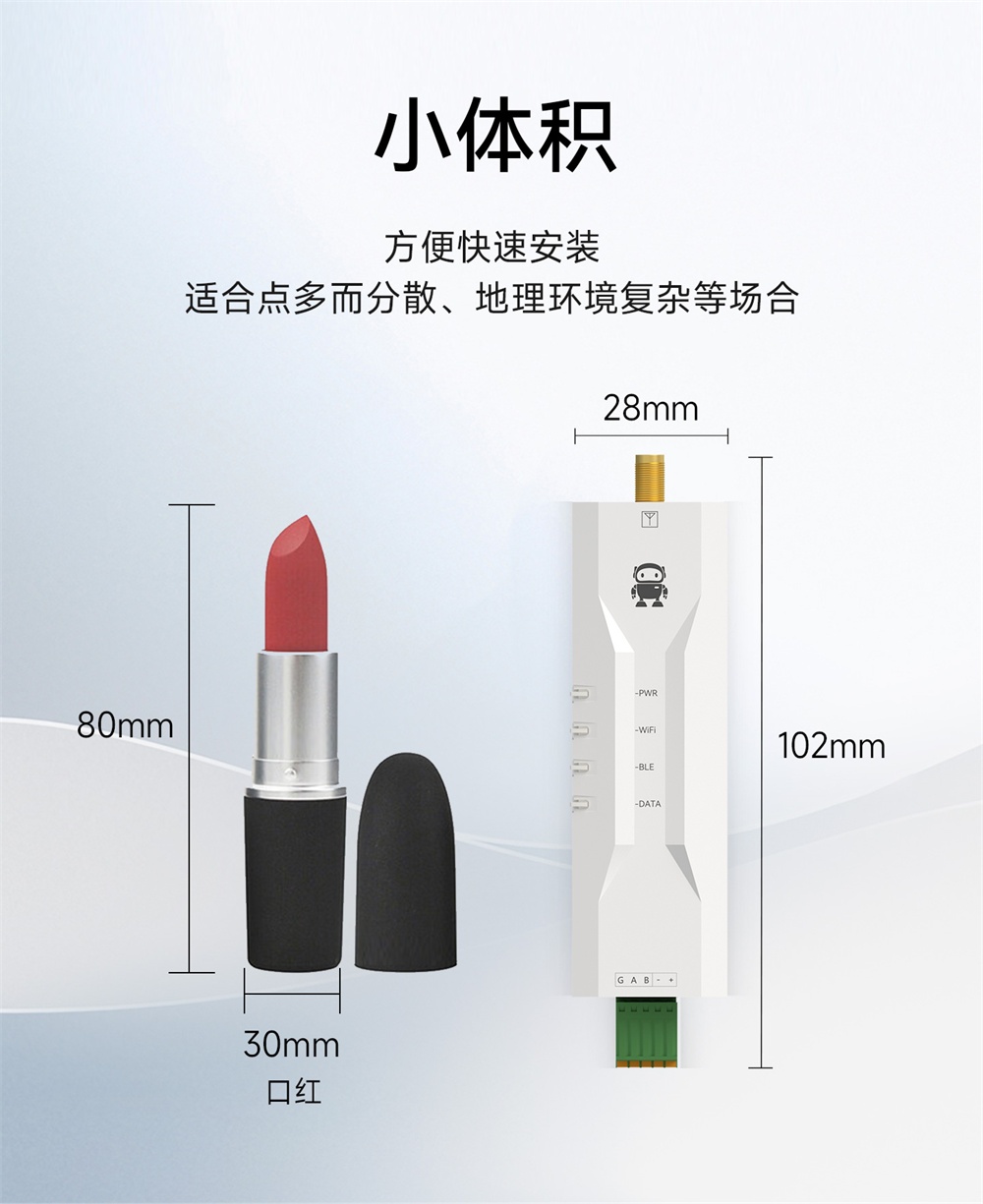

产品尺寸：80*28*28.5mm

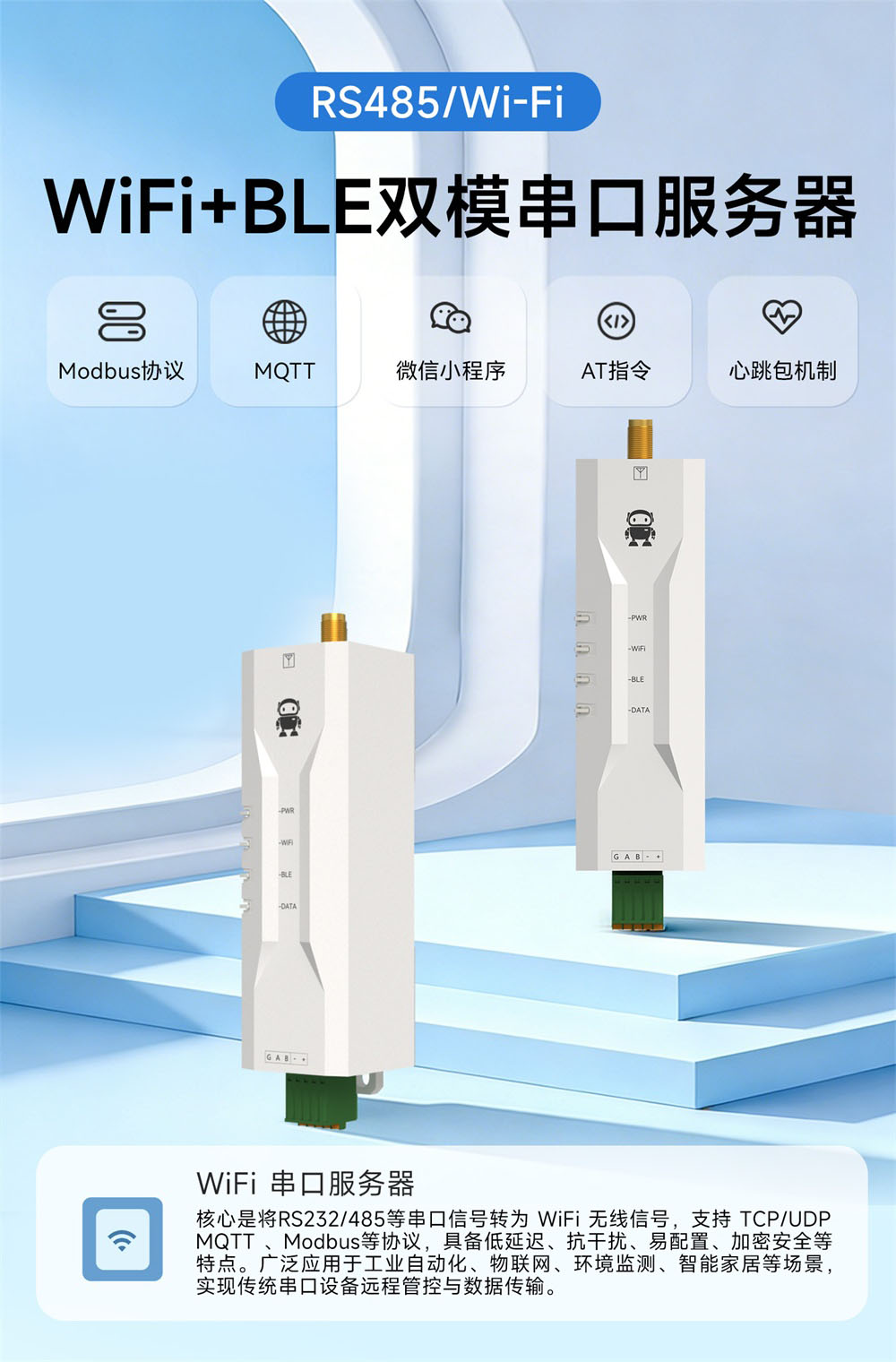

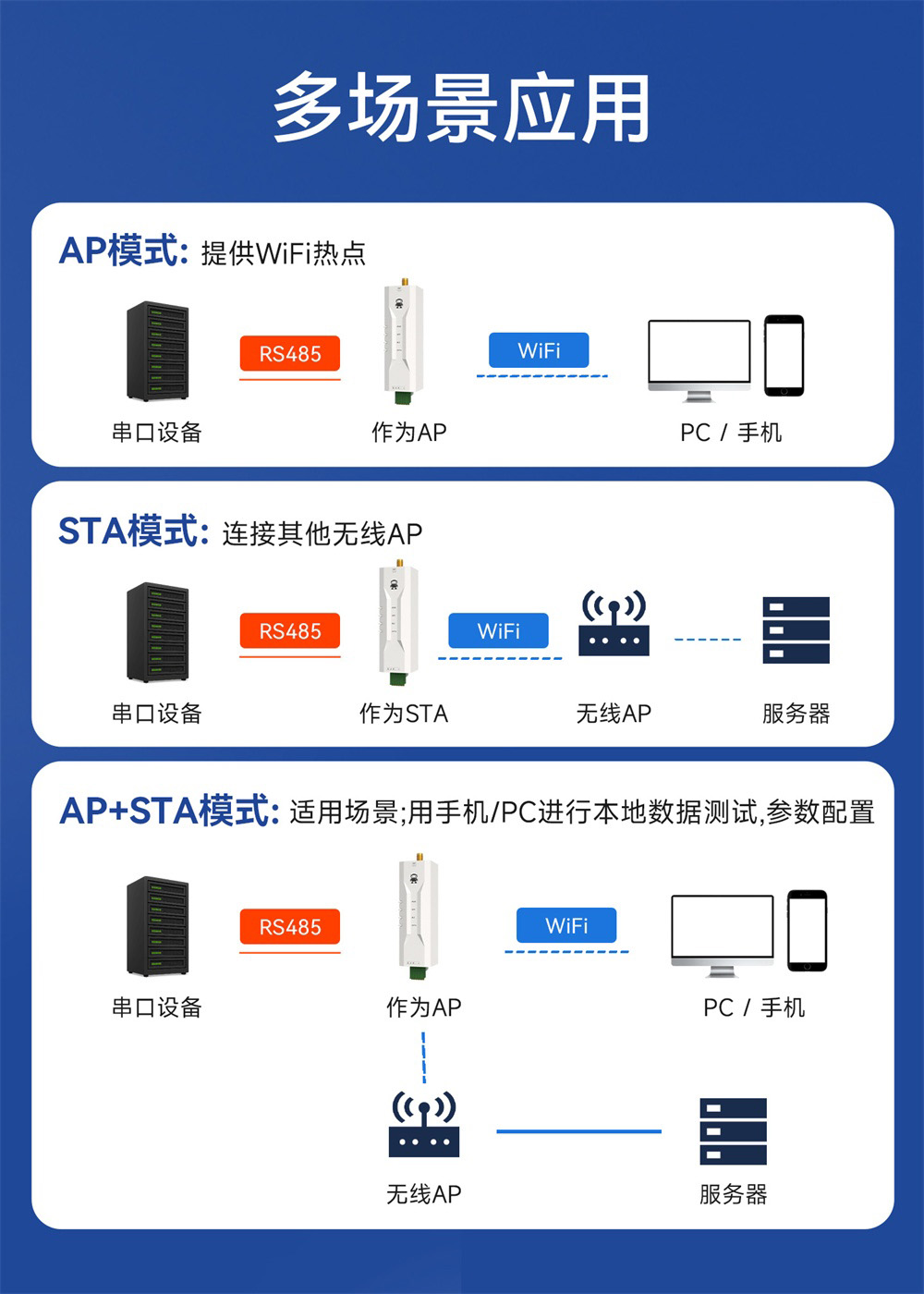

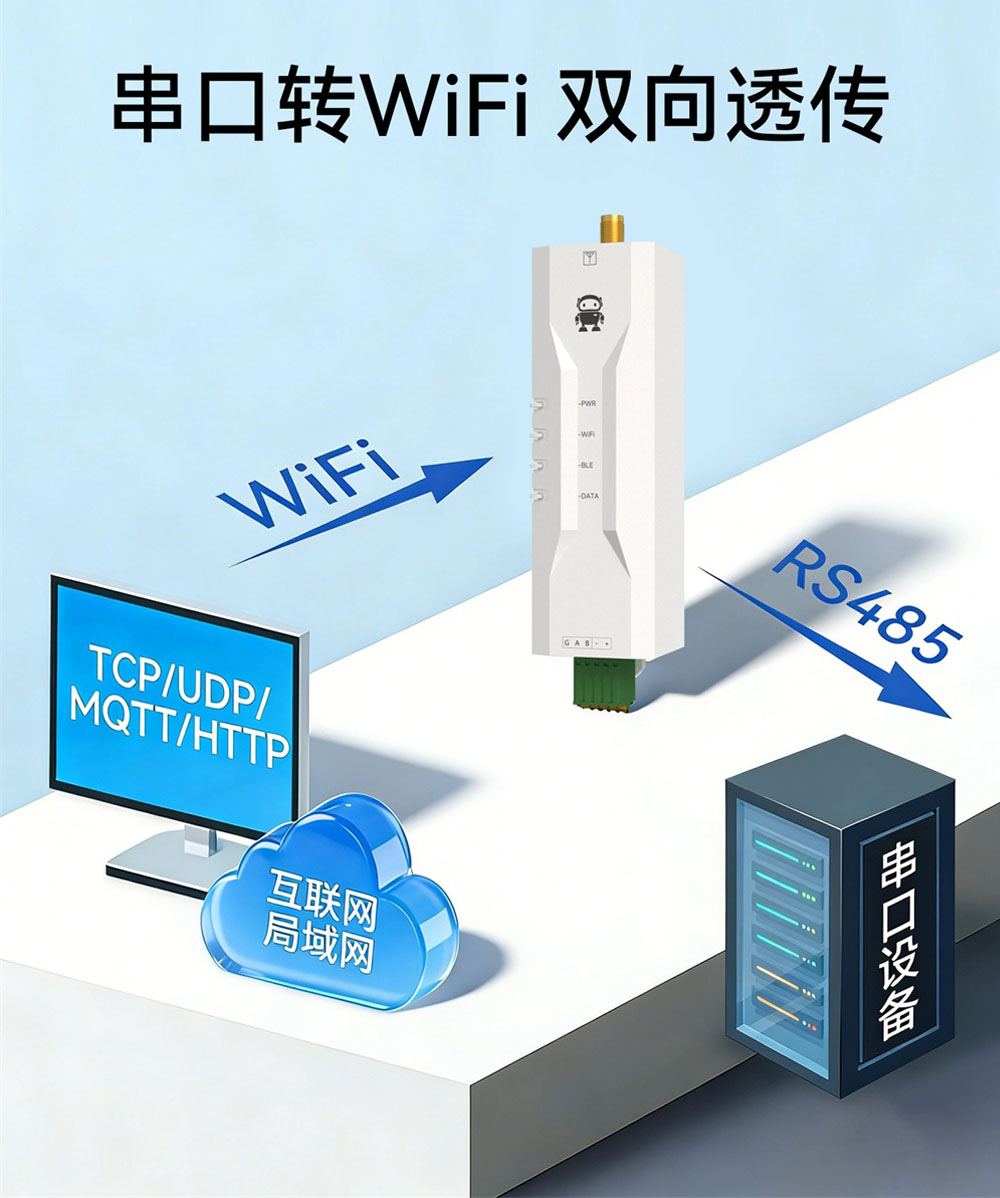

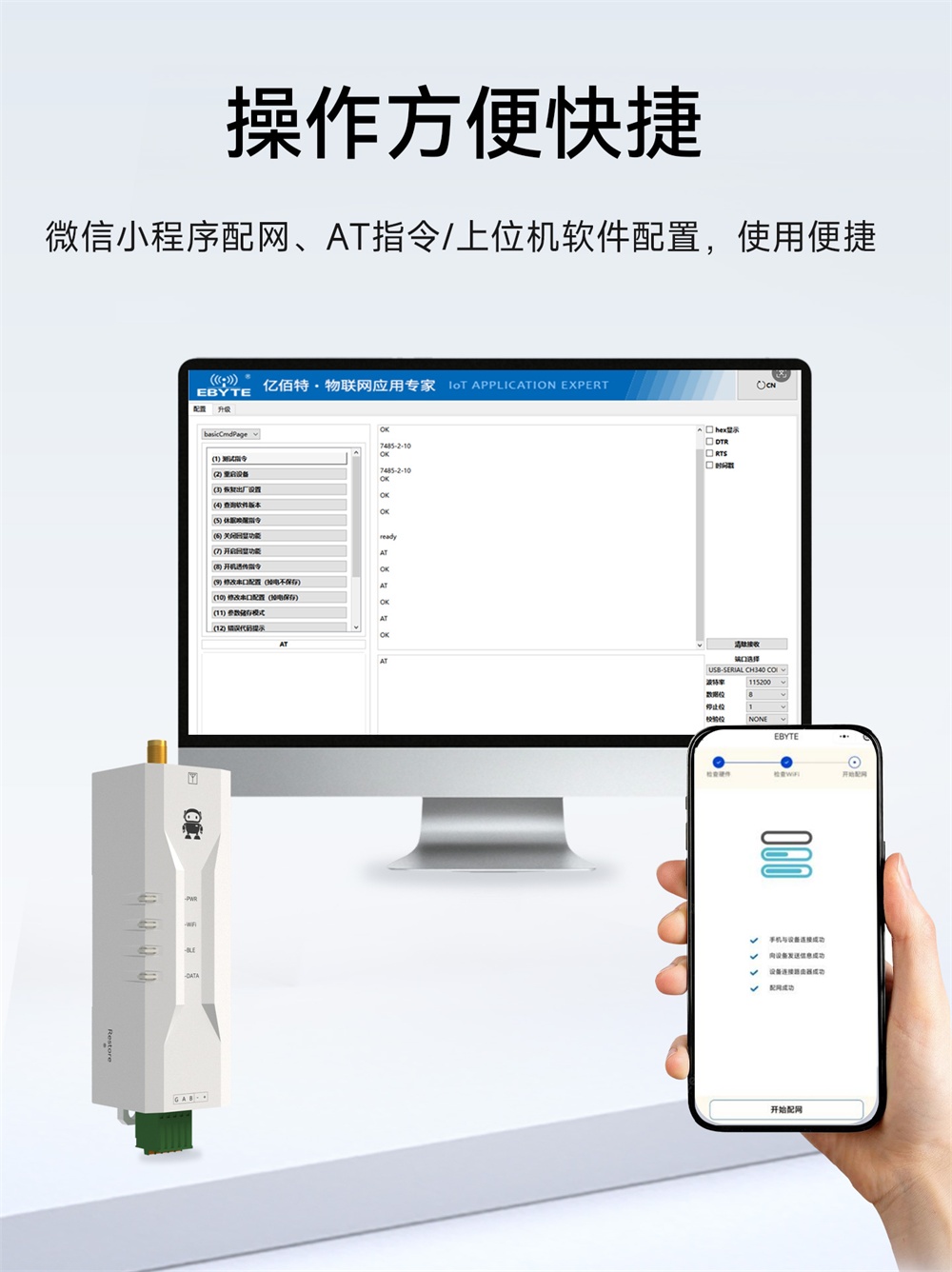

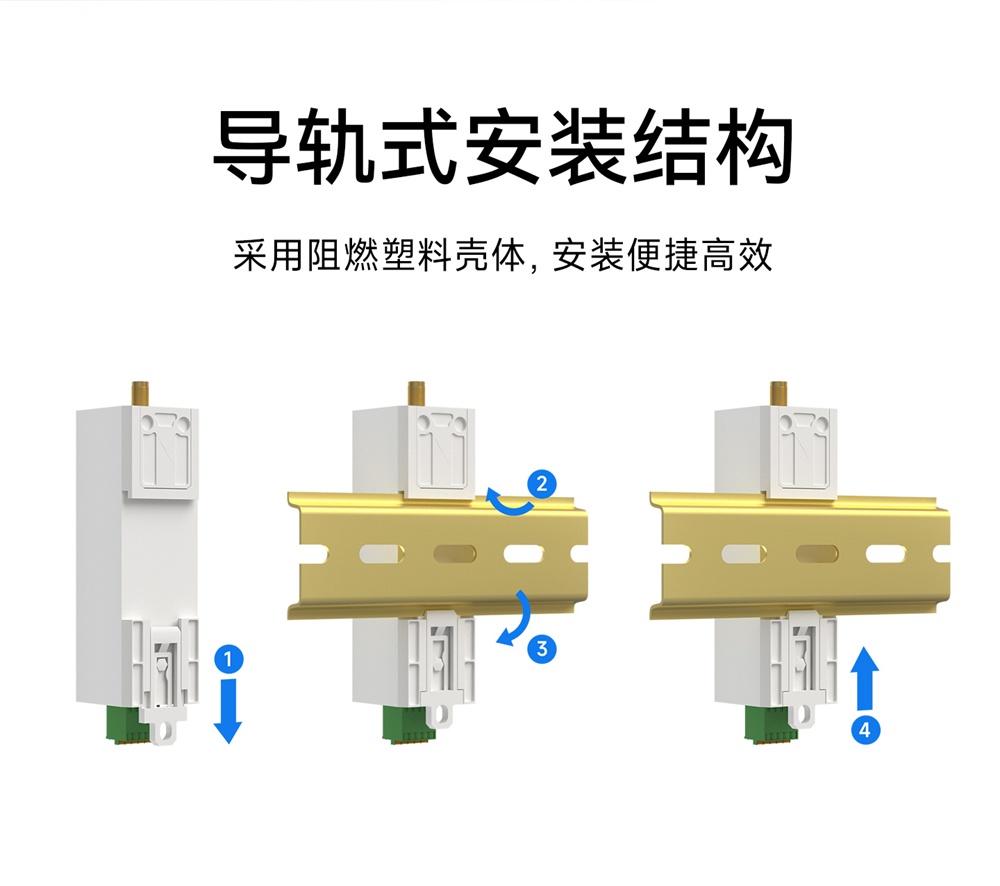

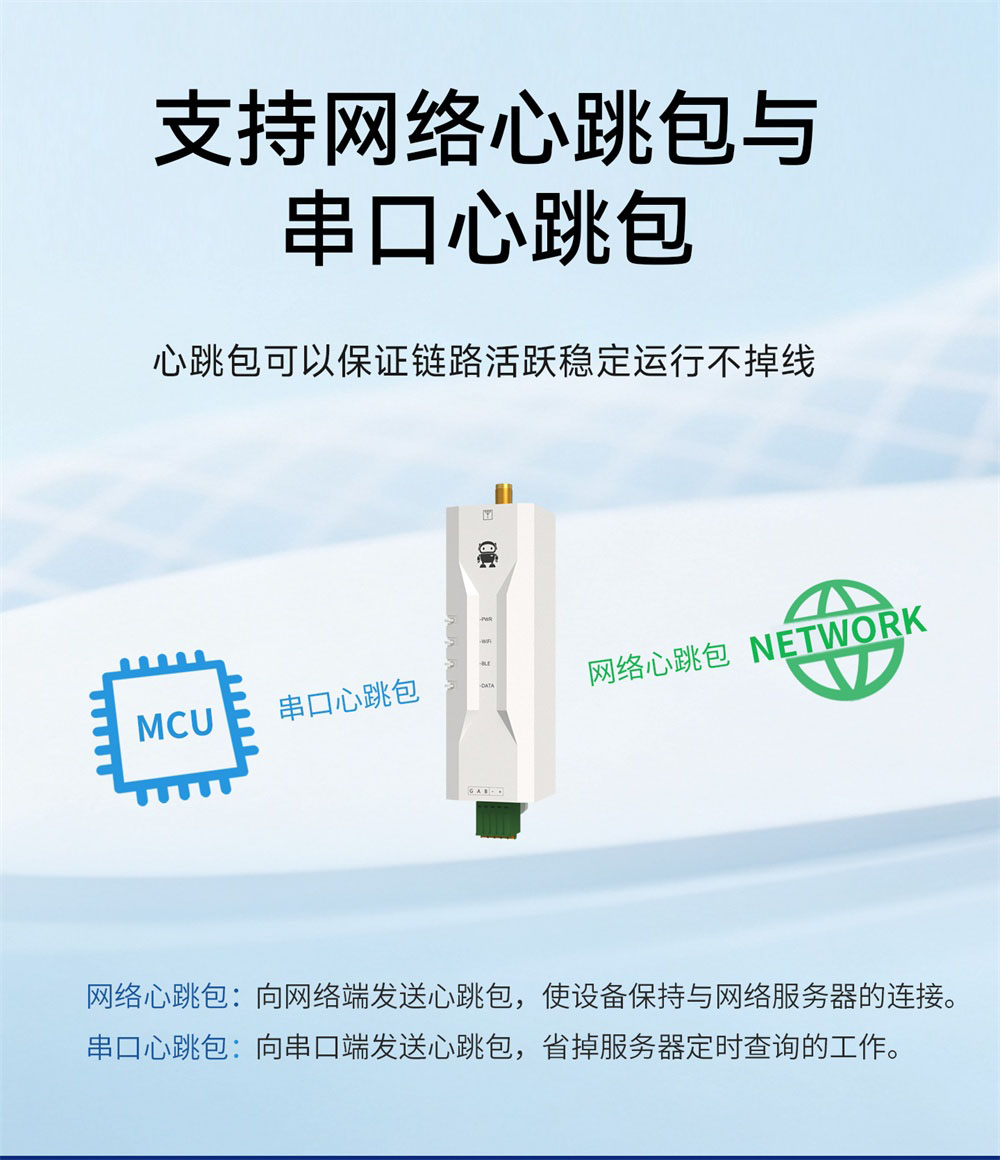

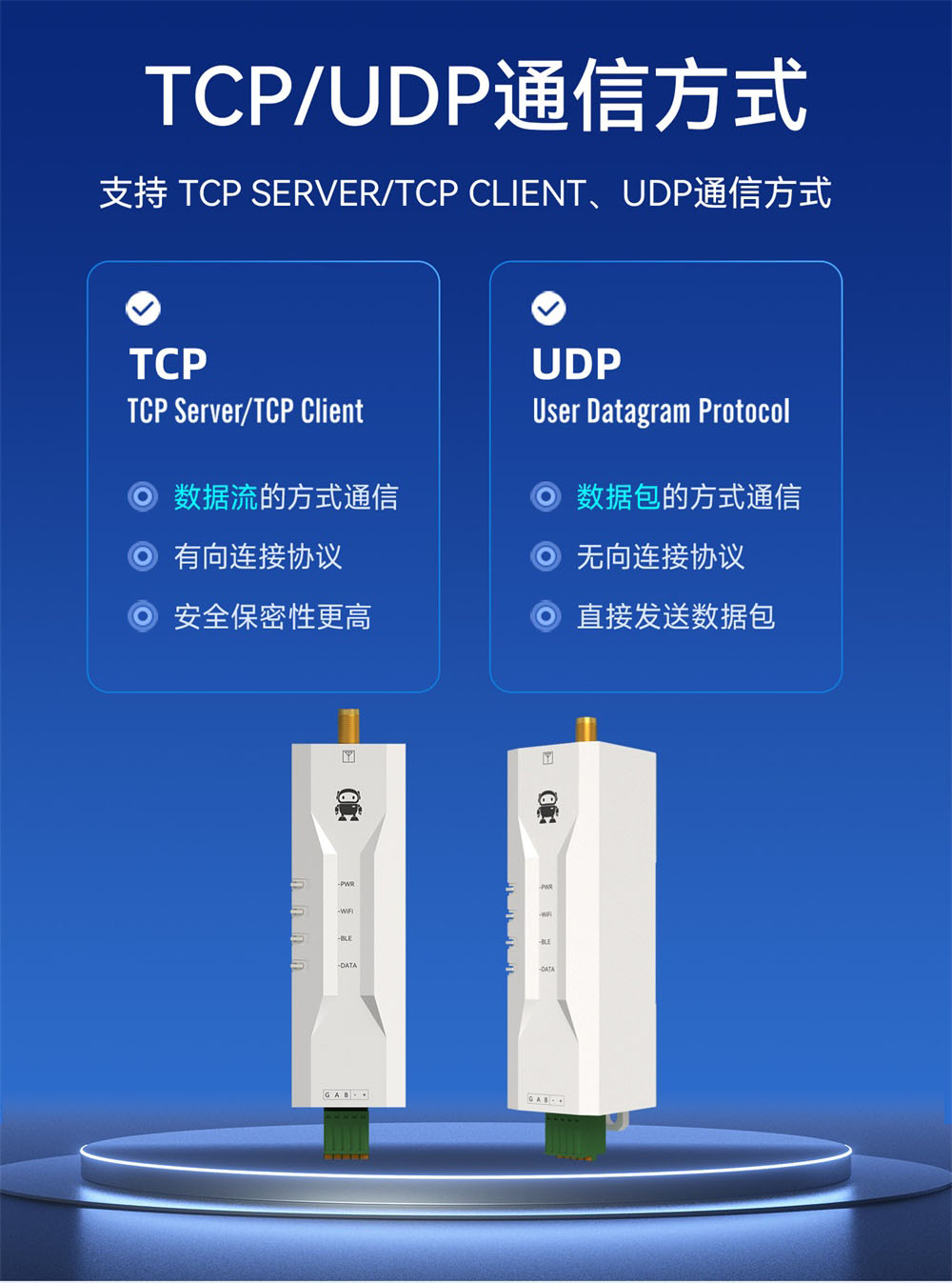

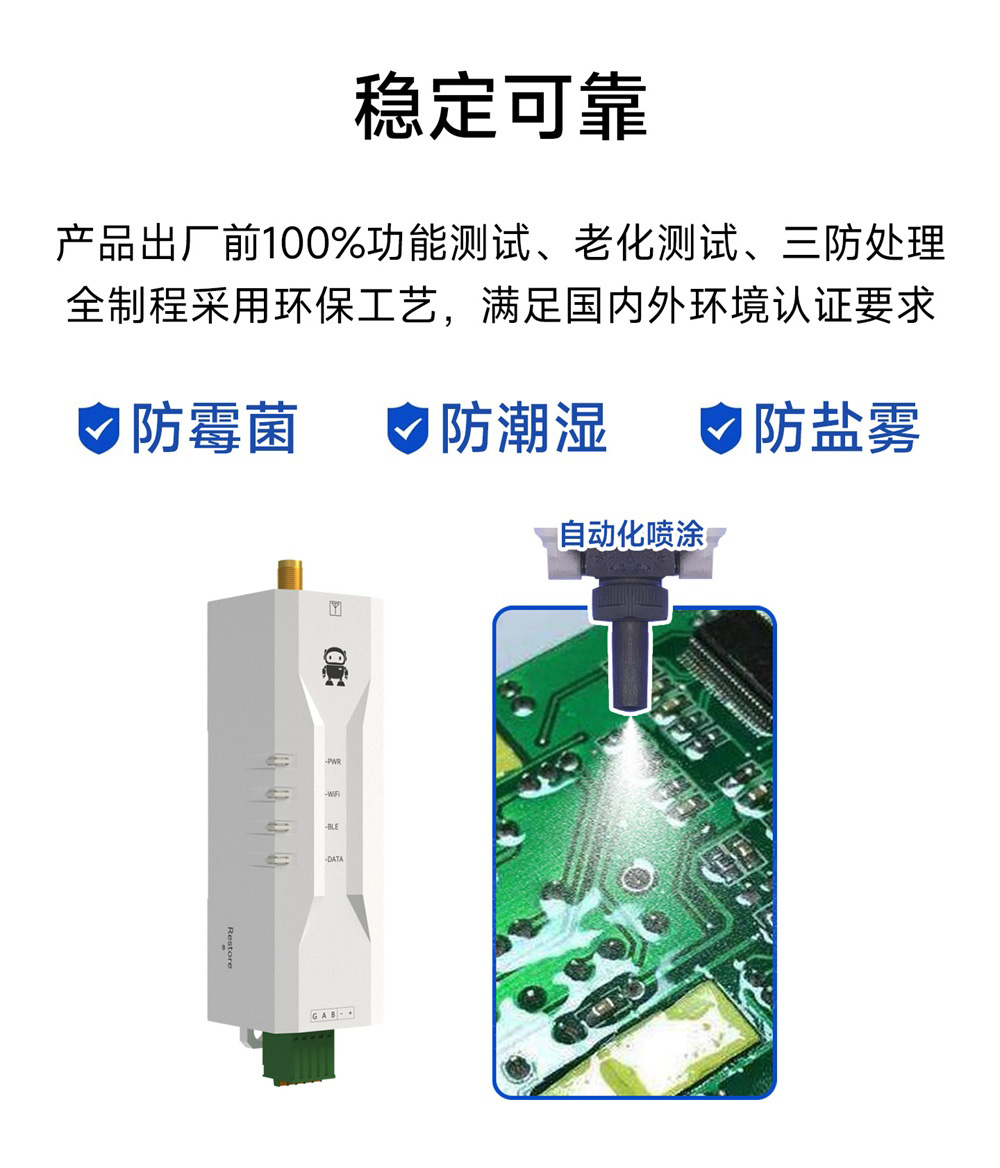

产品简介：EWD103-W14P(485)是成都亿佰特电子科技有限公司研发的一款低功耗、高性价比的Wi-Fi&蓝牙串口服务器，符合蓝牙 5.2和IEEE 802.11b/g/n 标准协议规范。集成完整的Wi-Fi和蓝牙应用所需要的硬件和软件资源，支持AP、STA、AP+STA 3种Wi-Fi工作模式和低功耗蓝牙，非常适合智能家居、工业控制等低速率应用和数据采集应用。产品喷涂三防漆，具有“防霉菌”“防潮湿”“防盐雾”等功能。

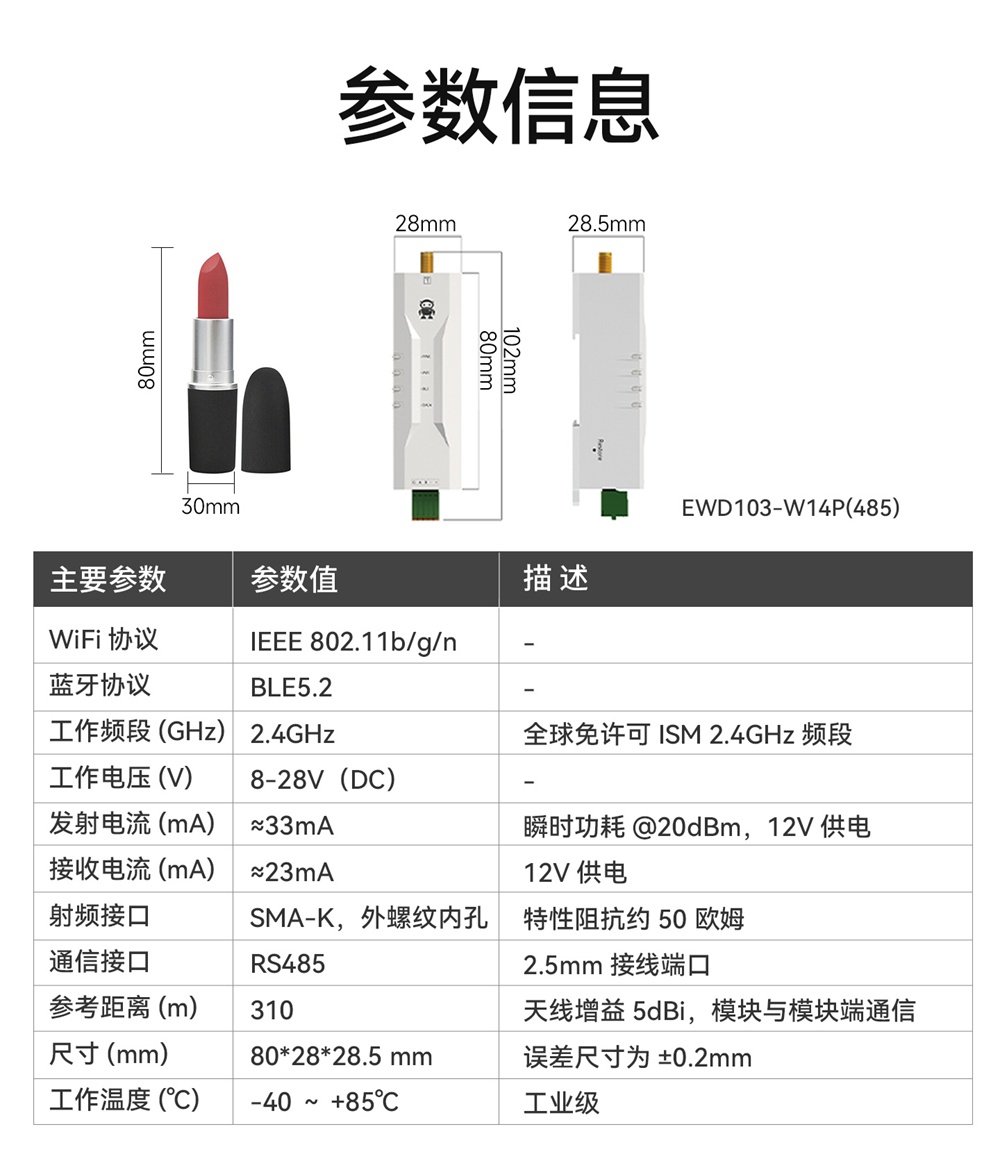

| 参数 | 描述 |
| WiFi协议 | IEEE 802.11b/g/n |
| 蓝牙协议 | BLE5.2 |
| 工作频段 | 2412-2484MHz（WiFi、蓝牙），支持全球免许可 ISM 2.4GHz 频段 |
| WiFi 传输速率 |
|
| |
| |
| WiFi 信道 | 支持 20MHz |
| WiFi接收灵敏度 | -99 dBm |
| BLE传输速率 | 1 Mbps |
| 参考距离 | 约310米，空旷环境下测试 |
| Flash | 2MB |
| RAM | 256 KB |
| 主频 | 120MHz |

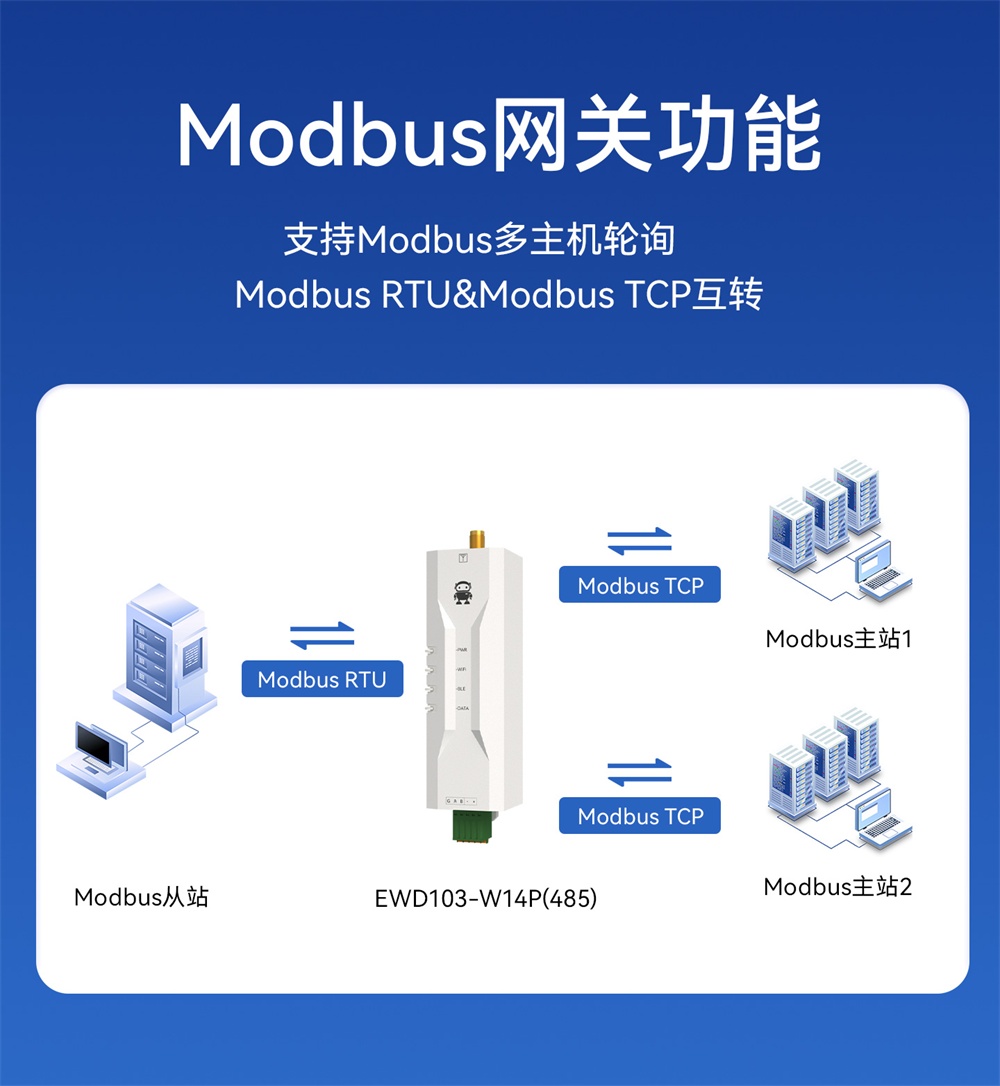

| 技术特性 | 支持 Modbus 协议转换（RTU 和 TCP） |
| 射频接口 | SMA-K，外螺纹内孔,特性阻抗约50 欧姆 |
| 通信接口 | RS485，2.5mm接线端口 |

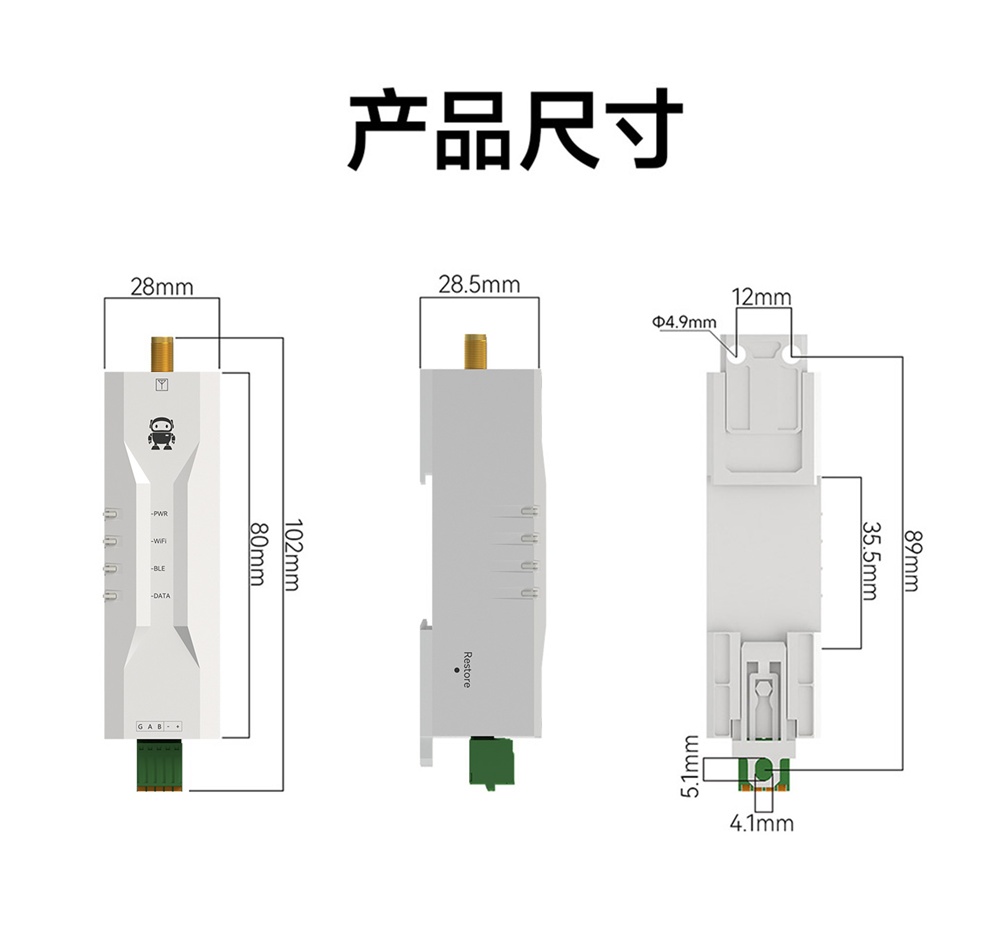

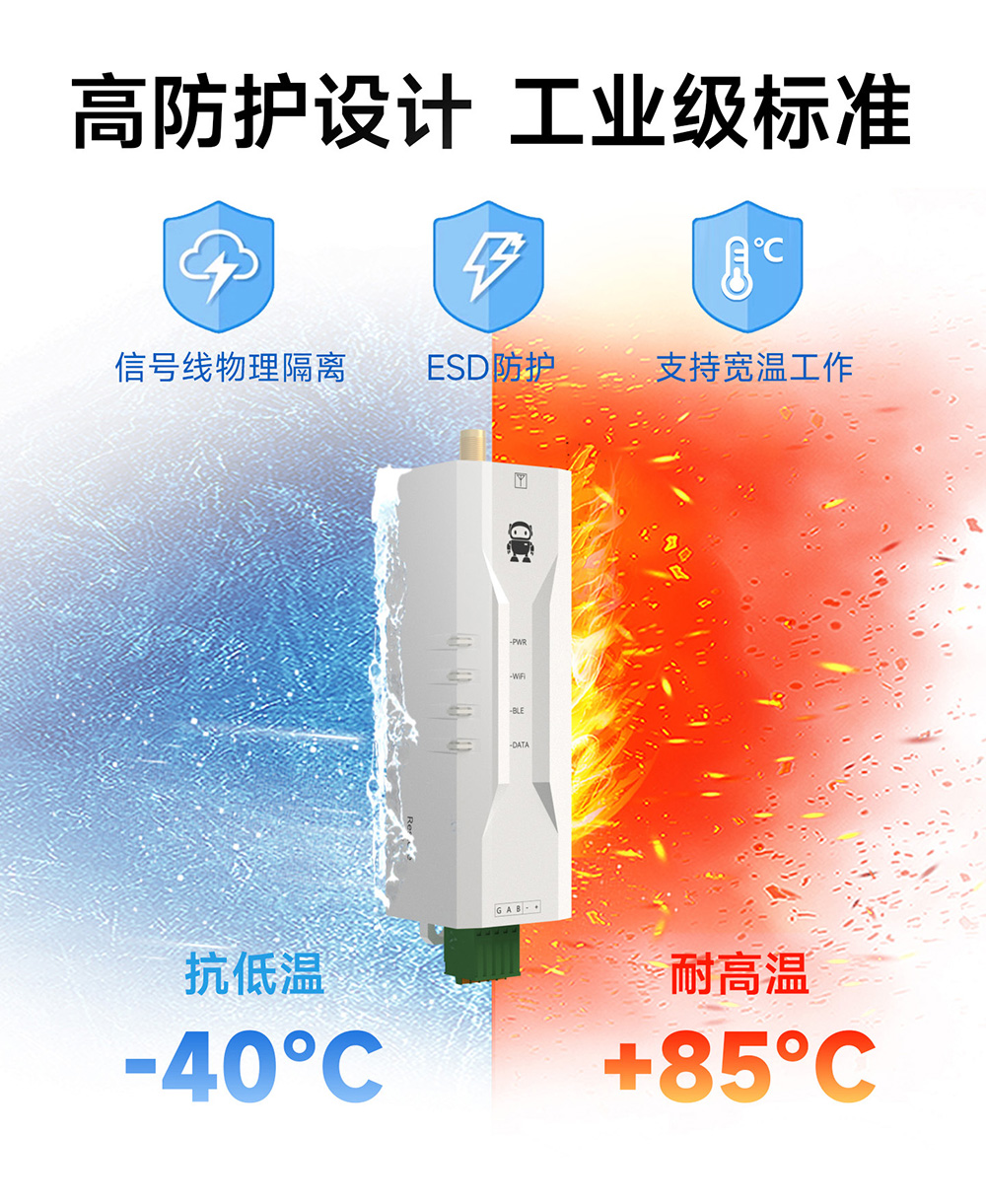

| 产品尺寸 | 80*28*28.5 mm ，详细尺寸见第2.4章节处 |
| 缓存容量 | 1024Btye |
| 电气参数 | |
| 供电电压 | 8～28V(DC)，推荐使用12V/1A或24V/0.5A供电 |
| 发射功率 | 20dBm |
| 发射电流（平均） | ≈35mA，功率20dBm，12V供电 |
| 接收电流 | ≈23mA，12V供电 |
| 工作环境 | |
| 工作温度 | -40℃～+85℃，工业级标准 |
| 存储湿度 | 10～90%RH，无凝露 |
| 存储温度 | -40℃～+125℃ |

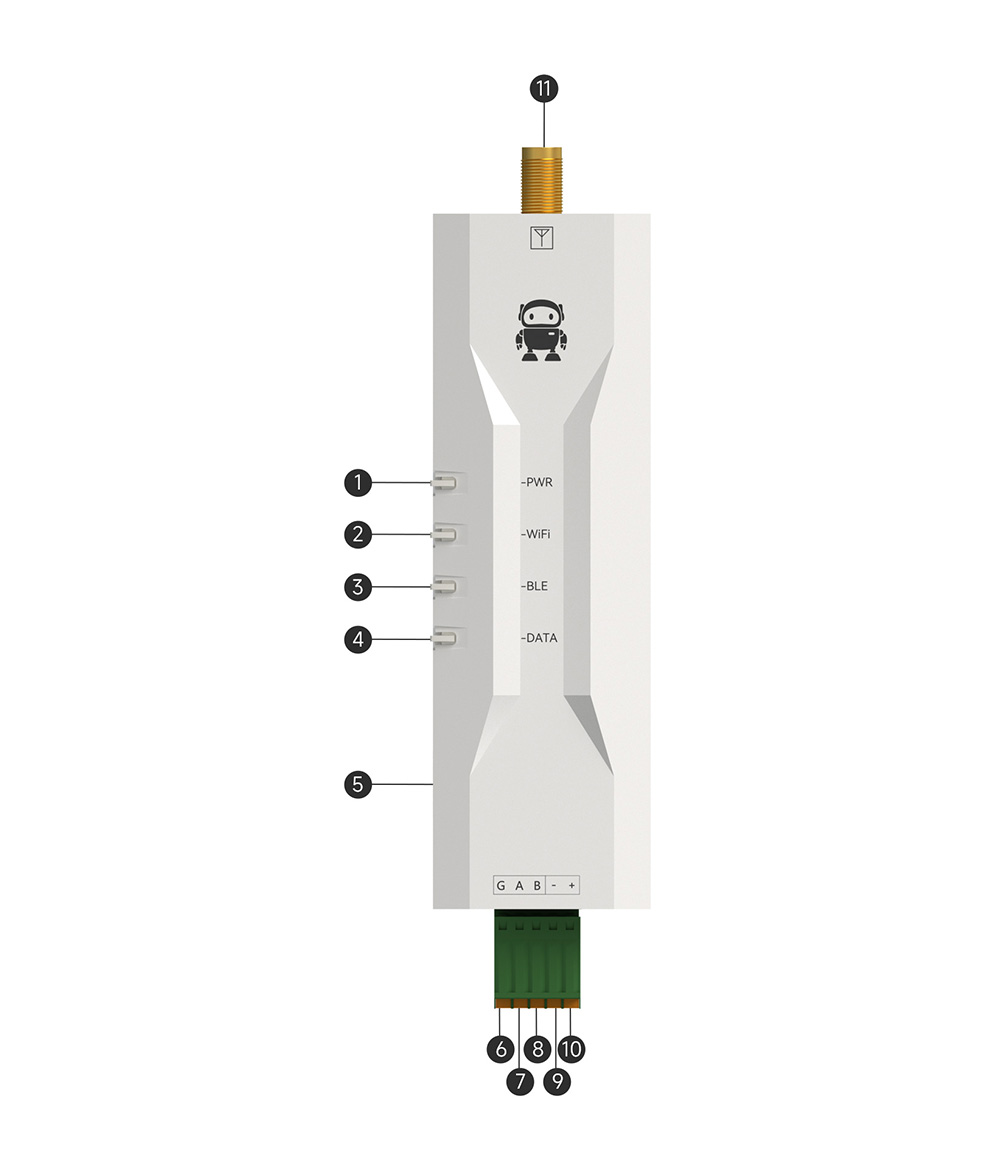

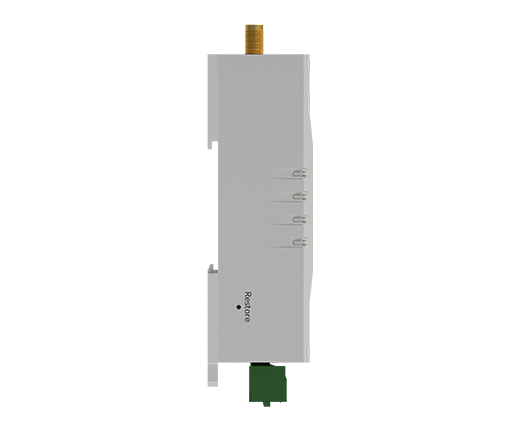

| 序号 | 名称 | 功能 | 说明 |
| 1 | PWR | 电源指示灯（红色） | 电源接通时点亮。 |
| 2 | WIFI | WIFI 连接指示灯（蓝色） | 常亮：WIFI 连接成功； 常灭：未连接 WIFI |
| 3 | BLE | 蓝牙连接指示灯（蓝色） | 常亮：蓝牙连接成功； 常灭：未连接蓝牙 |
| 4 | DATA | 数据收发指示灯（黄色） | 数据收发时闪烁 |

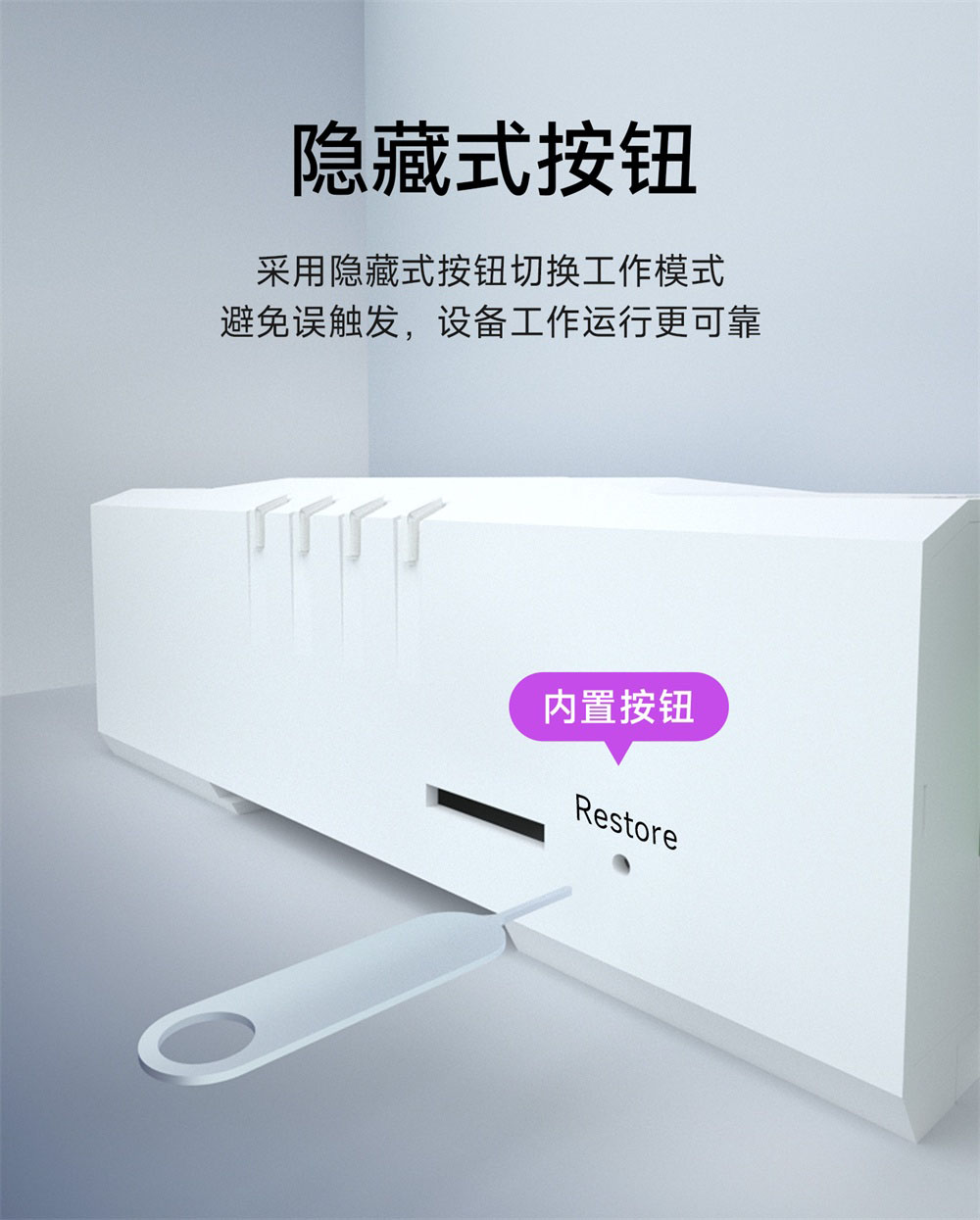

| 5 | Restore | 复位按钮 | 长按约5S恢复出厂设置。 |
| 6 | G | PGND | 隔离地 |
| 7 | A | RS485信号A | RS485信号A |
| 8 | B | RS485信号B | RS485信号B |
| 9 | - | GND | 电源负 |
| 10 | + | VCC | 电源正（DC 8～28V） |
| 11 | ANT | 射频接口 | SMA-K，外螺纹内孔。 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://item.taobao.com |
| 【京东商城】：https://i-item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 常见问题 |
| ★ 问：两个WIFI电台之间是否可以直接通信；如果可以需要怎么样配置。 |
| 答：可以 ；一个配置为Station一个作为AP连上就通怎么设置为APSTATION手册上有,包括怎么连接都有详细说明。 |
| ★ 问：请问是否支持mqtt 或者 azure? 若不能，有无办法做到？ |
| 答：mqtt和azure属于物联网上层协议引用，客户可以在E103-W02上实现协议内容 |
| ★ 问：请问模块引脚是否兼容ESP-12？Flash是多大呢？ |
| 答：我们E103-W01引脚与ESP-12F兼容，我们外挂的flash大小为1MB。 |
| ★ 问：用一百个模块用在设备上 实现穿数据到服务器可以实现吗? |
| 答：可以的。 |
| ★ 问：模块连接路由器，路由器连接外网，用WIFI模块不能ping通外网IP是什么原因? |
| 答：不可以ping外网的。 |
| ★ 问：模块被自动唤醒前最长能设置多久睡眠时间，比如能否设置4小时才唤醒？ |
| 答：可以满足配置4个小时唤醒，但是最长时间没有测试。可以自行测试。 |
| ★ 问：如何配置模块进入低功耗状态，定时唤醒的模块? |
| 答：手册里面有相关的AT指令设置方式和说明，属于定时唤醒，但是不是周期性的。 |
| ★ 问：不能修改模块名称，修改成功后用AT指令查询是我所要的名称，但用手机扫描还是”CDEBYTE”这个名称，重新上电无数次发现名称还是没变。 这个模块不能被其它公司的蓝牙模块扫描到，也不能被WIN10电脑扫描到，仅能被我的小米手机扫描到，单角色和多角色模式都试了，就是扫不到，这个模块。 |
| 答：1、电脑需要有BLE功能才能扫描到我们的设备的，一般电脑是经典蓝牙，这个肯定是扫描不到的；2、推荐使用“BLE Deng”APP 软件进行测试；3、请保证电源足够稳定；4、我们的E74目前在小米系列手机；5、蓝牙名称可以修改，APP使用测试软件lightblue；测试软件IOS建议使用lightblue和BLE 助手，Android建议使用BLE deng。 |
| ★ 问： UDP模式下，可以连接上，但是不能通信，发送数据收不到是什么原因呢? |
| 答：可以先检查udp socket配置的端口信息是否与发送方一致；相互发数据试一下。早期版本，需要客服端先往服务器发数据，建议按我们的客户资料升级为最新的版本V1.5可以解决。 |
| ★ 问： 模块有没有性能测试资料？ |
| 答：我们测试了有EVM，频率准确度，谐波杂散，电源适应性和驻波比这些。wifi的吞吐量没有测试过。 |
| ★ 问： 发送数据的AT命令是什么，手册里面没找到 |
| 答：透传模式下，直接发送数据就行。不需要指令。 |
| ★ 问： 模块上的第二引脚，即ADC输入引脚，可不可以用来检测电池电压? |
| 答：可以用来检测电压,检测范围0.0V~1.0V电压;我们用户手册上有详细的说明，请参考用户手册。 |
| ★ 问： 模块上的LED指示灯是电源指示灯还是信号指示灯？ |
| 答：间歇双闪：模块无法连接到 AP 接入点间歇单闪：模块已连接到 AP 接入点，但无法连接到 TCP 服务器熄灭：模块已连接到 AP，并已连上服务器，为状态指示灯；详见产品使用手册。 |
