| 射频参数 | 单位 | 数值 | 备注 |
| 发射功率 | dBm | 15～17（典型值为 16） | |
| WiFi 协议 | - | IEEE 802.11b/g/n | |
| 蓝牙协议版本 | - | V2.1/V4.2 | |
| 参考距离 | m | 200 | 天线增益 5dBi，模块与设备端通信 |
| 工作频段 | GHz | 2.4～2.484 | 支持全球免许可 ISM 2.4GHz 频段 |
| 供电电压 | V | DC 3.3V±0.2V @ 500 mA (Max ) | |
| 工作温度 | ℃ | -20~70 | |
| 工作湿度 | RH | 10%~95% | 无凝露 |
| 硬件参数 | 参数详情 | 备注 |
| 芯片 | RTL8723DU-CG | - |
| 封装方式 | 贴片 | - |
| 天线接口 | 邮票孔 | 特性阻抗约 50 欧姆 |
| 通信接口 | USB 2.0 | |
| 尺寸 | 12.9*12.2*1.9mm | 误差尺寸为±0.2mm |
| 重量 | 0.51g | 误差为±0.1g |
推荐使用工作条件
| 推荐电气参数 | Min | Typ | Max | Units | |
| 工作温度 | -20 | 25 | 70 | ℃ | |
| 外部天线驻波 | - | 1.7 | 2 | / | |
| 供电电压 | VDD33 | 3.1 | 3.3 | 3.5 | V |
I/O 接口用电规格参数
| 符号 | 参数 | Min | Typ | Max | 单位 |
| VIH | 高电平输入 | 2 | 3.3 | 3.6 | V |
| VIL | 低电平输入 | - | 0 | 0.9 | V |
| VOH | 高电平输出 | 2.97 | - | 3.3 | V |
| VOL | 低电平输出 | 0 | - | 0.33 | V |
消耗电流

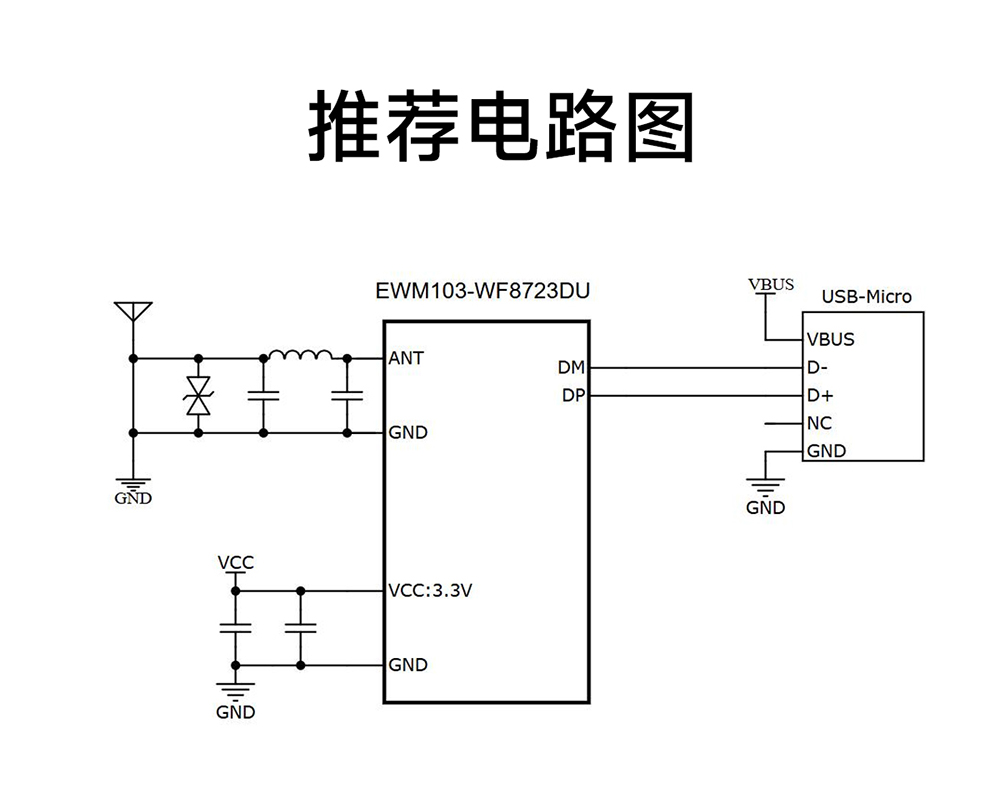

| 测试条件 | VDD33 Current (平均数值) | ||
| Typ | Max | 单位 | |
| WLAN Unassociated (Linux Driver) | 120 | 130 | mA |
| 2.4G 11b 1Mbps TX @ 17dBm (TX RF test) | 320 | 330 | mA |
| 2.4G 11b 11Mbps TX @ 17dBm (TX RF test) | 285 | 300 | mA |
| 2.4G HT20 MCS7 RX (RX RF test) | 92 | 96 | mA |
| 2.4G HT40 MCS0 TX @ 17dBm (TX RF test) | 240 | 250 | mA |
| 2.4G HT40 MCS7 TX @ 14dBm (TX RF test) | 180 | 190 | mA |
| BT BR_1M TX@4dBm | 159 | 186 | mA |
| BT BR_1M RX Active | 138 | 165 | mA |
| 备注：使用电气参数 VDD33=3.3V，工作温度:25℃ | |||
| 序号 | 引脚名称 | 引脚类型 | 引脚功能描述 |
| 1 | GND | RF | RF 接地 |
| 2 | WLAN/BT_ANT | RF | 用于 WLAN/BT_ANT0 的 RF PAD |
| 3 | NC | - | NC（ Reserved RF PAD for WLAN/BT_ANT1） |
| 4 | GND | RF | RF 接地 |
| 5 | BT_PCM_IN | I/O | 与 GPIO0 共用，通用输入/输出引脚 |
| 6 | BT_PCM_OUT | I/O | 与 GPIO1 共用，通用输入/输出引脚 |
| 7 | BT_PCM_SYNC | I/O | 与 GPIO2 共用，通用输入/输出引脚 |
| 8 | BT_PCM_CLK | I/O | 与 GPIO2 共用，通用输入/输出引脚 |
| 9 | BT_WAKE_HOST | O | 1. 通用输入/输出 GPIO14； 2.蓝牙设备唤醒主机输出 |
| 10 | HOST WAKE BT | I | 1.通用输入/输出 GPIO13； 2.用主机来唤醒这个蓝牙设备的输入 |
| 11 | VDD33 | P | 电源 3.3V |
| 12 | USB2.0-DM | A I/O | USB2.0 data- |
| 13 | USB2.0-DP | A I/O | USB2.0 data+ |
| 14 | GND | P | 接地 |
| 15 | NC | - | - |
| 16 | WL_D IS# | I | 1.该引脚与GPIO9共用，可在WL_D IS#时从外部关闭RTL8723DU WLAN功能拉低。当此引脚失效时，USB接口将被禁用。 2.该引脚还可以支持 WLAN 无线关机功能，主机接口保持连接。 3.内部由 100K 电阻拉高电平。 |
| 17 | BT_D IS# | I | 1.与GPIO11共享，该引脚可以对外连接当“BT_D IS#”状态为“pull Low”时，关闭RTL8723DU BT功能。 2.该引脚还可以在主机接口保持连接的情况下支持BT Radio-off功能。 3.内部由100K电阻拉高电平。 |
| 18 | NC | - | - |
| 19 | HOST WAKE WL | I | 1.通用输入/输出 GPIO8 2。主机唤醒 WLAN 输入 |
| 20 | WL_WAKE_HOST | O | 1.通用输入/输出 GPIO6 2.WLAN 唤醒主机输出 3.内部由 100K 电阻拉高电平。 |
| 21 | NC | - | - |
| 22 | NC | - | - |
