芯片方案:RTL8812CU-CG
天线接口:IPEX
通信距离:200m
封装方式:贴片
产品尺寸:31*20mm 产品重量:2.2±0.1g

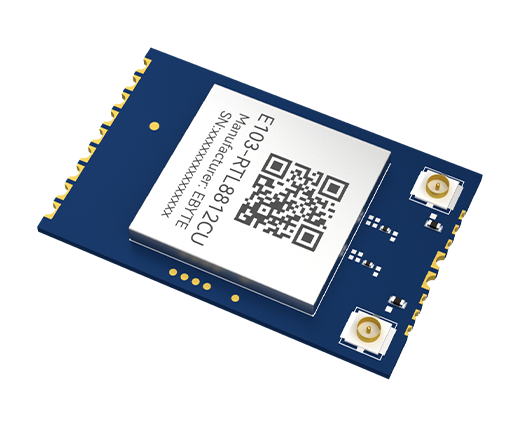

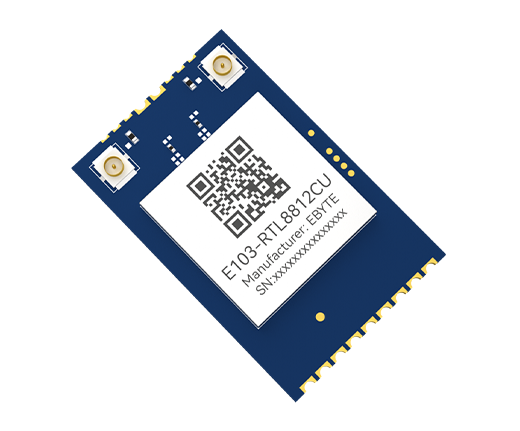

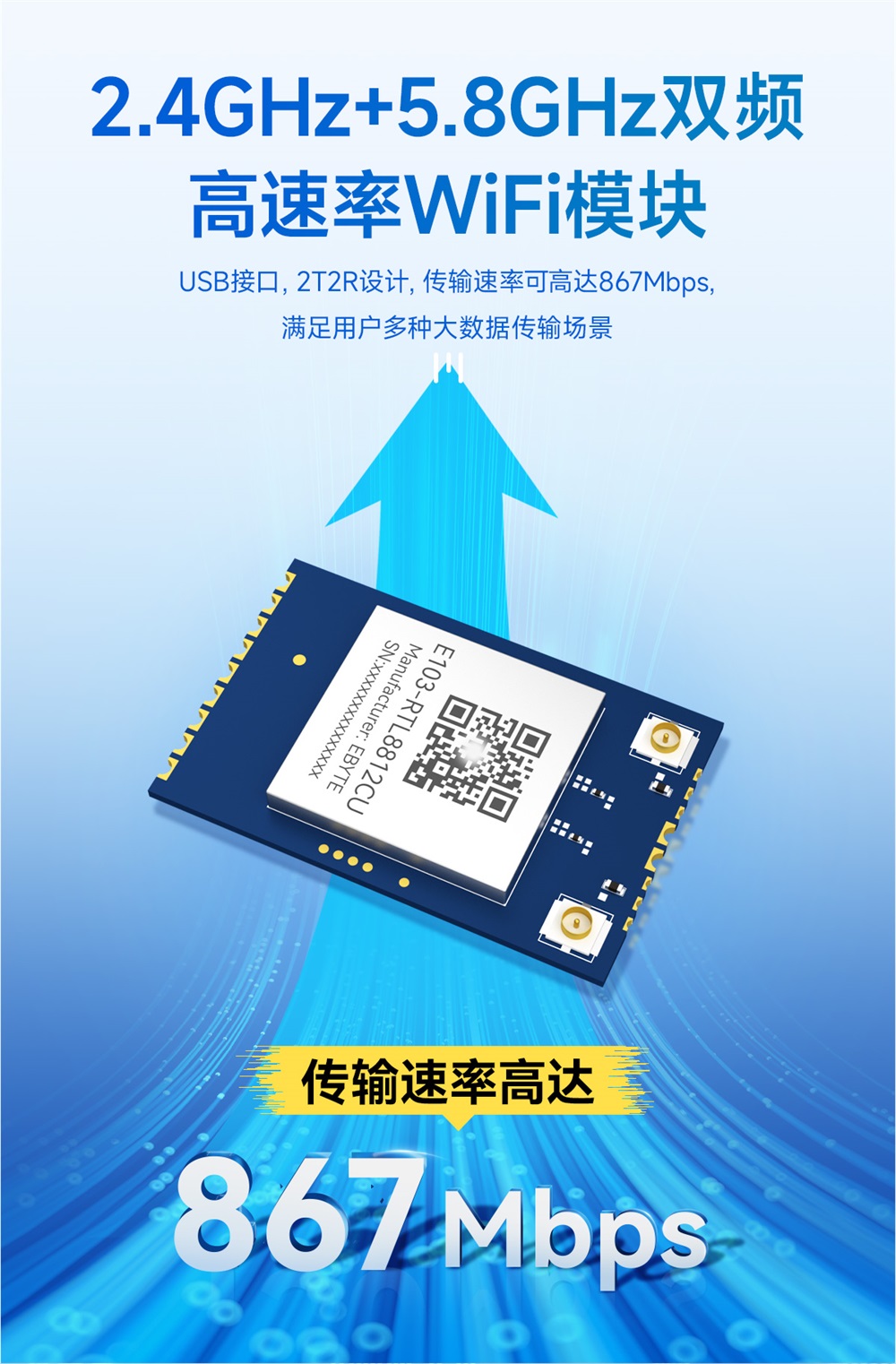

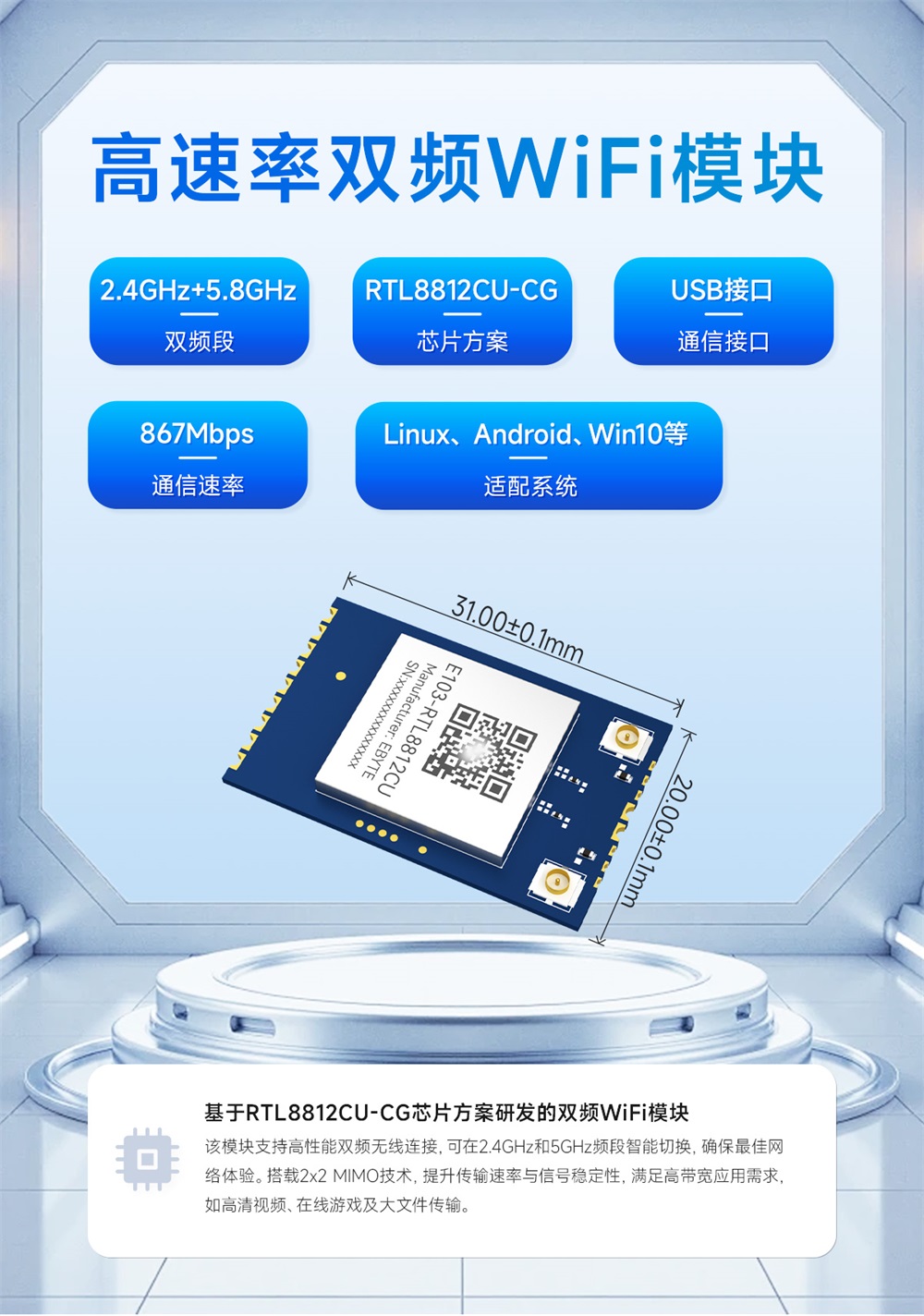

产品简介:E103-RTL8812CU是亿佰特基于瑞昱RTL8812CU-CG芯片方案而研发的一款低成本高性能2.4GHz+5.8GHz双频WiFi模组。符合IEEE 802.11b/g/n/ac标准,接口为USB 2.0最高速率可达867Mbps,可以提供功能丰富的无线连接和可靠的数据吞吐量。具有丰富的接口和强大的处理器,可为高吞吐量性能的集成无线WLAN设备提供了一种完整的解决方案。

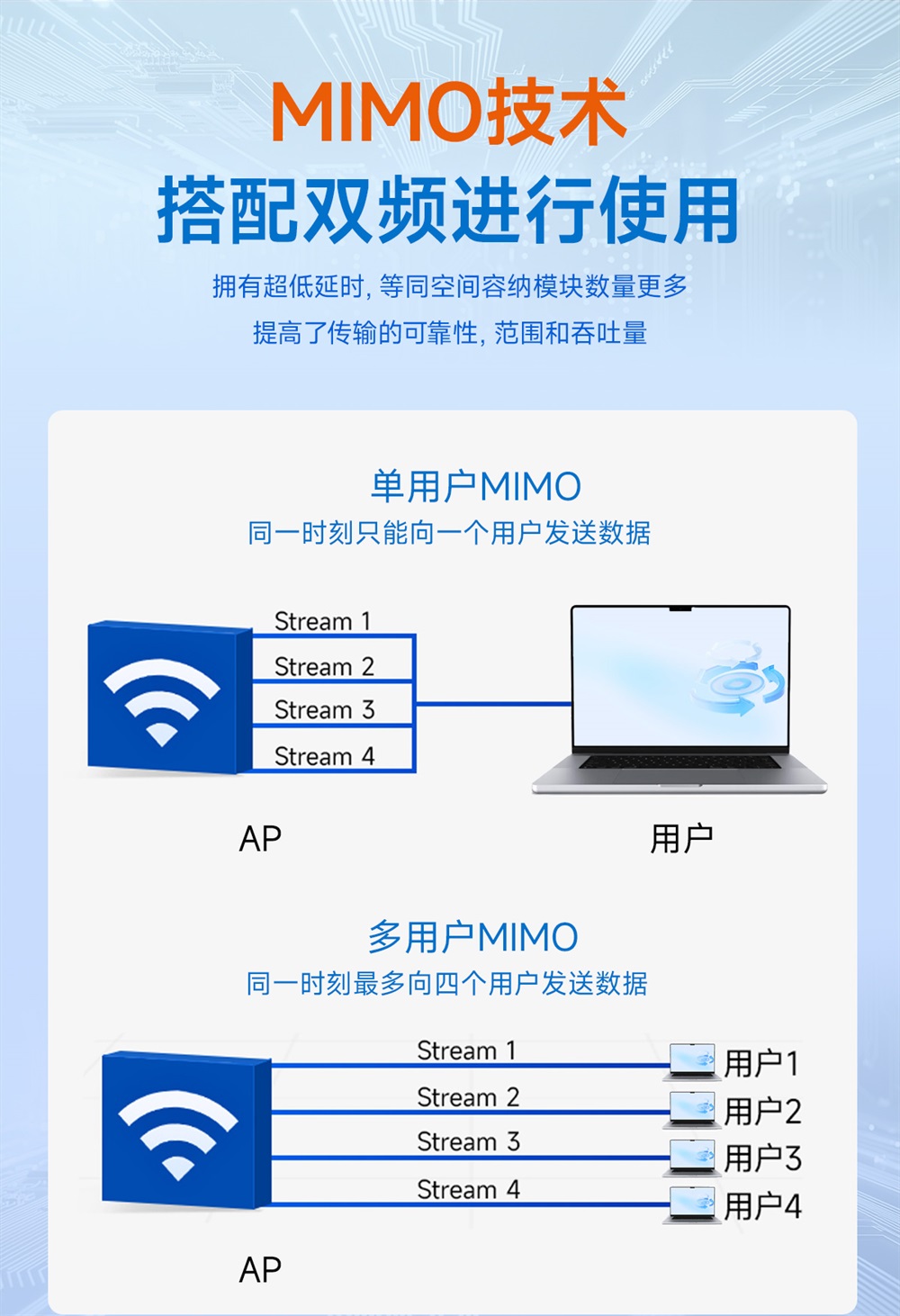

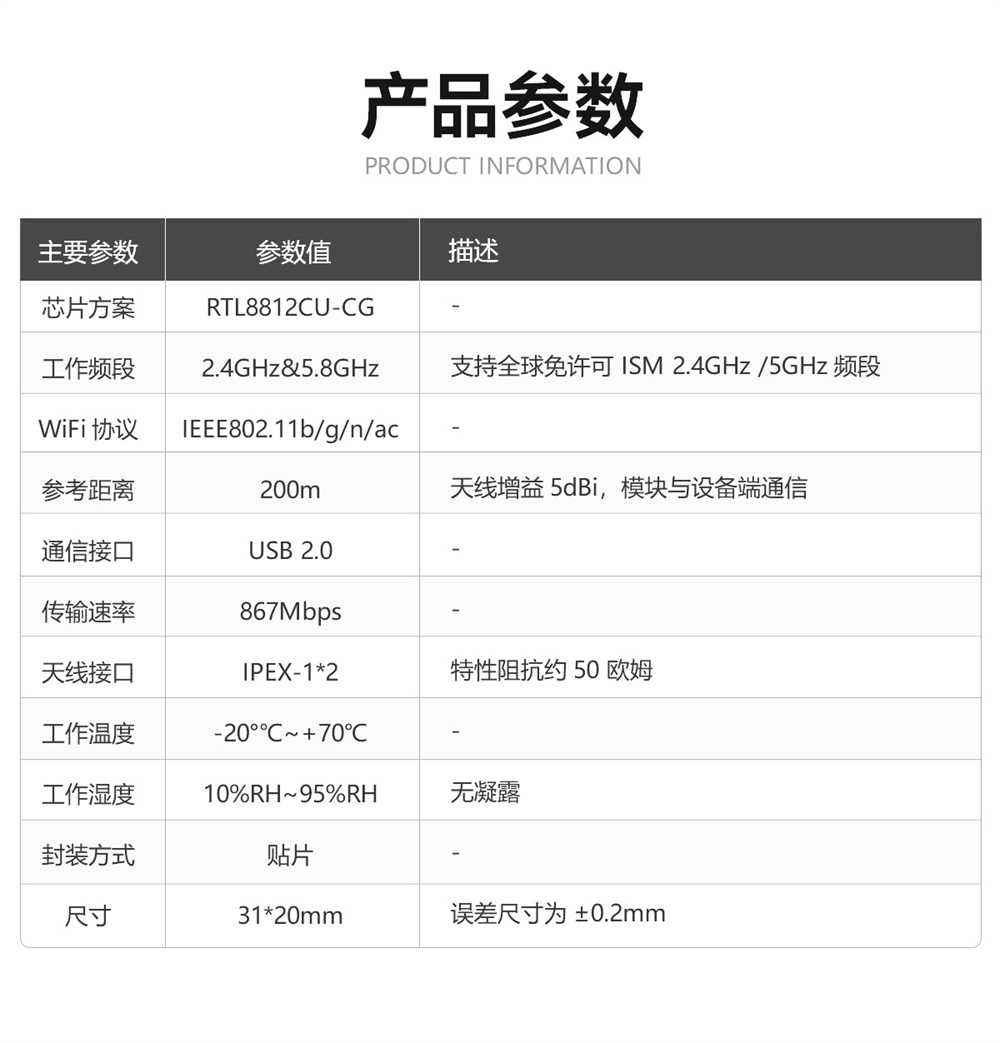

射频参数 | 单位 | 数值 | 备注 |
WiFi协议 | - | IEEE 802.11b/g/n/ac | |
参考距离 | m | 200 | 天线增益5dBi,模块与设备端通信 |
通信接口 | - | USB 2.0 | |
工作频段 | GHz | 2.4~2.484&5.15~5.85 | 支持全球免许可 ISM 2.4GHz /5GHz频段 |
工作温度 | ℃ | -20~70 | |
工作湿度 | RH | 10%~95% | 无凝露 |
硬件参数 | 参数详情 | 备注 |
芯片 | RTL8812CU-CG | |
封装方式 | 贴片 | |
天线接口 | IPEX | 特性阻抗约50 欧姆 |
通信接口 | USB 2.0 | |
尺寸 | 31*20mm | 误差尺寸为±0.2mm |
重量 | 2.2g | 误差为±0.1g |
电气参数 | Min | Typ | Max | Units | |
工作温度 | -20 | 25 | 70 | ℃ | |
外部天线驻波 | - | 1.7 | 2 | / | |
供电电压 | VDD33 | 3 | 3.3 | 3.5 | V |
符号 | 参数 | Min | Typ | Max | 单位 |
VIH | Input High Voltage | 2 | 3.3 | 3.6 | V |
VIL | Input Low Voltage | - | 0 | 0.9 | V |
VOH | Output High Voltage | 2.97 | - | 3.3 | V |
VOL | Output Low Voltage | 0 | - | 0.33 | V |
测试条件 | VDD33 Current (平均数值) | ||
Typ | Max | 单位 | |
WLAN Radio off (Linux Driver) | 20 | 50 | mA |
WLAN Unassociated (Linux Driver) | 100 | 1 50 | mA |
2.4G 11b@1Mbps TX (RF-Test) 18dBm | 420 | 450 | mA |
2.4G 11b@11Mbps TX (RF-Test) 17dBm | 370 | 400 | mA |
2.4G 11b@11Mbps RX (RF-Test) | 225 | 260 | mA |
2.4G 11g@6Mbps TX (RF-Test) 16dBm | 350 | 400 | mA |
2.4G 11g@6Mbps RX (RF-Test) | 225 | 260 | mA |
2.4G 11g@54Mbps TX (RF-Test) 16dBm | 310 | 350 | mA |
2.4G 11n@HT20 MCSO TX (RF-Test) 16dBm | 370 | 420 | mA |
2.4G 11n@HT20 MCSO RX (RF-Test) | 225 | 260 | mA |
2.4G 11n@HT20 MCS7 TX (RF-Test) 16dBm | 330 | 350 | mA |
2.4G 11n@HT40 MCS7 TX (RF-Test) 16dBm | 340 | 370 | mA |
2.4G 11n@HT40 MCS8 TX (2RF-Test) 16dBm | 415 | 440 | mA |
2.4G 11n@HT40 MCS8 RX (2RF-Test) | 220 | 260 | mA |
2.4G 11n@HT40 MCS15 TX (2RF-Test) 16dBm | 420 | 450 | mA |
2.4G 11n@HT40 MCS15 RX (2RF-Test) | 220 | 260 | mA |
5G 11a@6Mbps TX (RF-Test RF and RF1) 24dBm | 720 | 800 | mA |
5G 11a@6Mbps RX (RF-Test) | 215 | 300 | mA |
5G 11a@54Mbps TX (RF-Test) 18dBm | 420 | 500 | mA |
5G 11n@HT20 MCS0 TX (RF-Test) 18dBm | 431 | 51 0 | mA |
5G 11n@HT40 MCS7 TX (RF-Test) 18dBm | 410 | 420 | mA |
5G 11n@HT40 MCS8 TX (2RF-Test) 18dBm | 570 | 600 | mA |
5G 11n@HT40 MCS8 RX (2RF-Test) | 210 | 300 | mA |
5G 11 n@HT40 MCS15 TX (2RF-Test) 18dBm | 580 | 600 | mA |
5G 11n@HT40 MCS15 RX (2RF-Test) | 220 | 260 | mA |
5G 11ac@VHT80 MCSO TX (2RF-Test) 16dBm | 400 | 430 | mA |
5G 11ac@VHT80 MCSO RX (2RF-Test) | 240 | 270 | mA |
5G 11ac@VHT80 MCS9 TX (2RF-Test) 15dBm | 370 | 400 | mA |
5G 11ac@VHT80 MCS9 RX (2RF-Test) | 270 | 300 | mA |
备注:使用电气参数VDD33=3.3V,工作温度:25℃ |

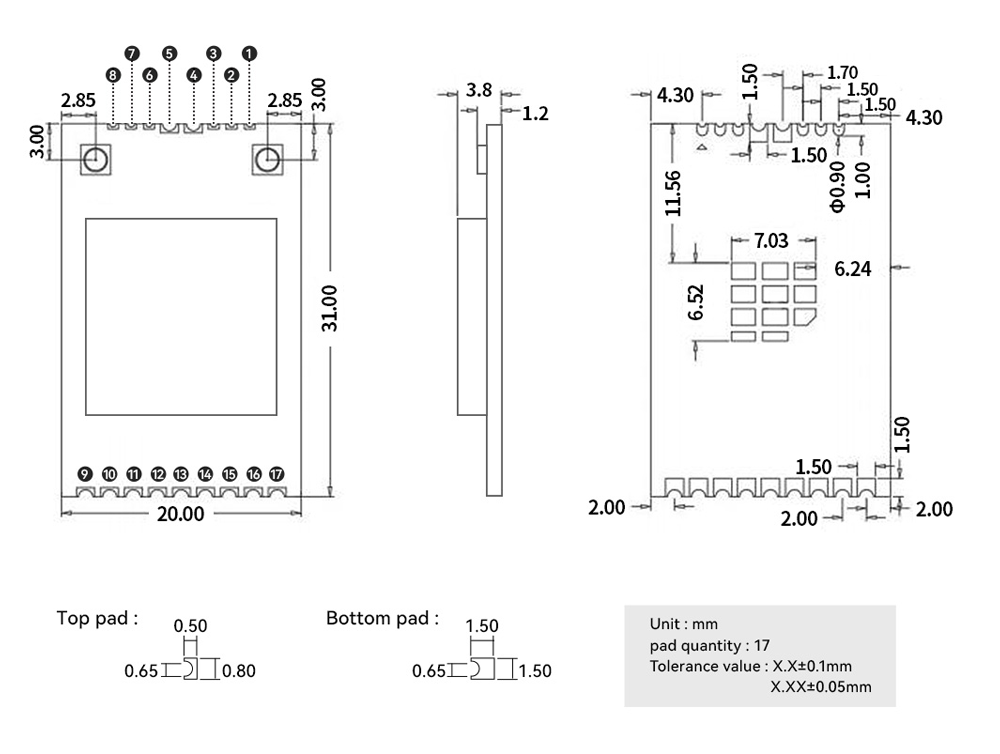

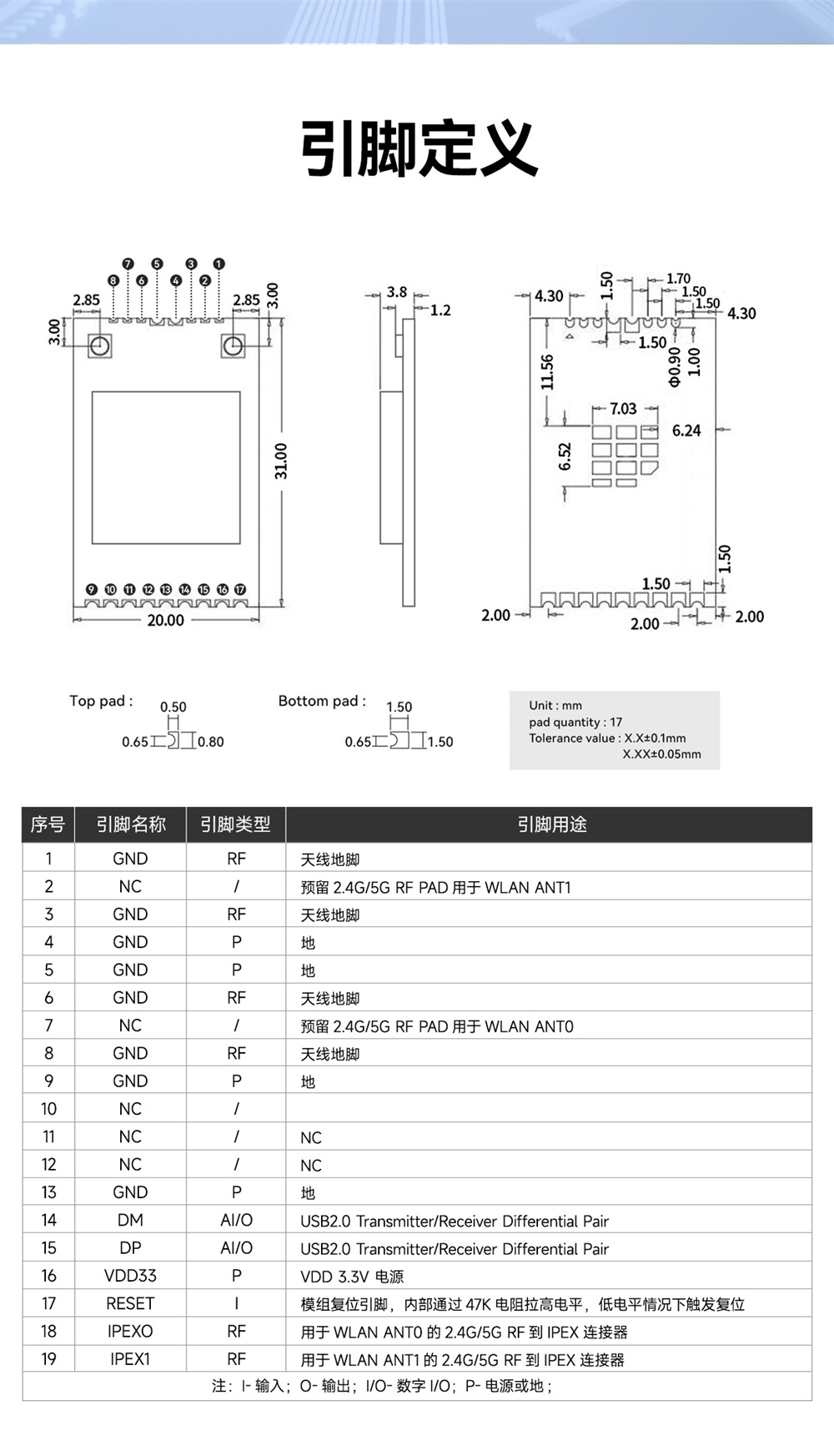

序号 | 引脚名称 | 引脚类型 | 引脚功能描述 |
1 | GND | RF | 天线地脚 |
2 | NC | / | 预留2.4G/5G RF PAD用于WLAN ANT1 |
3 | GND | RF | 天线地脚 |
4 | GND | P | 地 |
5 | GND | P | 地 |
6 | GND | RF | 天线地脚 |
7 | NC | / | 预留2.4G/5G RF PAD用于WLAN ANT0 |
8 | GND | RF | 天线地脚 |
9 | GND | P | 地 |
10 | NC | / | |
11 | NC | / | NC |
12 | NC | / | NC |
13 | GND | P | 地 |
14 | DM | AI/O | USB2.0 Transmitter/Receiver Differential Pair |
15 | DP | AI/O | USB2.0 Transmitter/Receiver Differential Pair |
16 | VDD33 | P | VDD 3.3V 电源 |
17 | RESET | I | 模组复位引脚,内部通过47K电阻拉高电平,低电平情况下触发复位。 |
IPEXO | RF | 用于WLAN ANT0的2.4G/5G RF到IPEX连接器 | |
IPEX1 | RF | 用于WLAN ANT1的2.4G/5G RF到IPEX连接器 | |
注:I-输入;O-输出;I/O-数字I/O;P-电源或地; |
