在安防监控、无人机航拍、智能家居等领域，4K超清视频传输对无线带宽、稳定性和抗干扰能力提出了严苛要求。传统单频WiFi模块常因带宽不足或干扰导致视频卡顿、延迟，而E103-RTL8812CU双频WiFi模块凭借双频段并发、高速率传输及工业级可靠性，成为4K超清视频无线传输的理想选择。本文将从技术优势、性能参数、实施方案及应用场景等方面，全面解析该模块如何赋能高清视频传输。
E103-RTL8812CU双频WiFi模块是成都亿佰特基于瑞昱RTL8812CU-CG芯片研发的高性能双频WiFi模组，符合IEEE 802.11b/g/n/ac标准，支持2.4GHz和5.8GHz双频段同时工作，最高无线速率可达867Mbps（5.8GHz频段），通过USB 2.0接口实现高速数据交互。
其核心特性包括：
Ø 双频自适应：自动切换2.4GHz（覆盖广）与5.8GHz（高速率、低干扰）频段，适配复杂环境需求；
Ø 工业级可靠性：工作温度-20℃~+70℃，满足户外、工业设备等严苛场景；
Ø 高集成度设计：31*20mm超小尺寸（误差±0.2mm），重量仅2.2g，便于嵌入式集成；
Ø 安全协议支持：兼容WEP、WPA、WPA2等加密方式，保障视频数据传输安全。

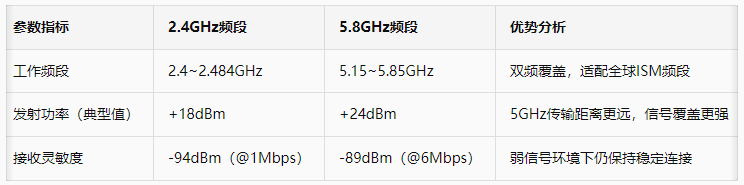

Ø 5.8GHz频段核心优势：相比2.4GHz频段，5.8GHz支持80MHz信道带宽和MIMO 2T2R技术，理论速率达867Mbps，可轻松承载4K视频（典型码率45~50Mbps）的高带宽需求；
Ø 双频互补设计：2.4GHz频段（最大速率300Mbps）适用于远距离覆盖，5.8GHz频段（867Mbps）专注高速传输，有效规避同频干扰（如蓝牙、微波炉等设备）。
Ø 硬件级优化：内置高性能处理器，支持数据包分片与重组，端到端延迟可控制在50ms以内，满足实时监控、无人机图传等对延迟敏感的场景；
Ø 电源管理技术：3.3V供电（支持3.0~3.6V宽电压），平均工作电流低至20mA（休眠模式），确保长时间连续传输稳定性。
[4K摄像头（USB接口）] → [E103-RTL8812CU模块] → [5.8GHz WiFi无线传输] → [企业级路由器] → [监控中心/移动终端]
Ø 核心逻辑：通过模块将摄像头采集的4K视频数据（H.265编码，3840×2160@30fps）经5.8GHz频段高速传输至路由器，再分发至终端设备，实现实时预览与存储。
设备角色 | 推荐型号/参数 | 功能说明 |
核心模组 | E103-RTL8812CU | 双频WiFi数据传输，USB 2.0接口 |
4K摄像头 | 支持4K@30fps，USB/UVC协议 | 视频采集，H.265编码优化带宽占用 |
天线 | TX2400-JKD-20（5dBi高增益） | 双IPEX接口，提升信号强度与覆盖范围 |
路由器 | 支持802.11ac，5GHz频段80MHz带宽 | 接入点模式，QoS流量管理保障视频优先级 |

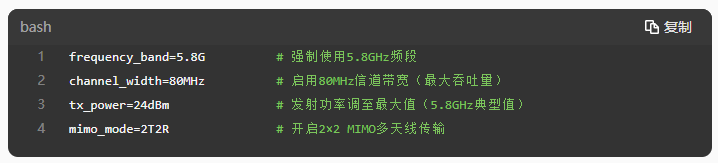

网络优化：
视频参数：
Ø 码率：50Mbps（H.265编码，平衡画质与带宽）；
Ø 帧率：30fps（满足4K视频流畅度需求）；
Ø 数据包大小：1500字节（减少分片与重传）。
模块焊接：按引脚定义连接USB接口，确保电源引脚（VDD33）电压稳定（纹波＜50mV）；
天线布局：两天线呈90°夹角放置，避免金属遮挡，提升MIMO空间分集效果。
驱动适配：安装官方Linux/Windows驱动（支持内核版本2.6~5.10）；
信道扫描：通过工具（如WiFi Analyzer）选择5.8GHz频段干扰最小的信道（如149~165）。
散热处理：高温环境下增加散热片（模块工作温度≤70℃）；
电源滤波：在VDD33引脚附近并联100nF去耦电容，降低电源噪声。
测试条件 | 传输速率 | 丢包率 | 延迟 |
5GHz/视距10米 | 650Mbps | 0.01% | 15ms |
5GHz/隔墙5米（单墙） | 480Mbps | 0.1% | 25ms |
2.4GHz/视距10米 | 280Mbps | 0.05% | 20ms |
分辨率：3840×2160@30fps，无卡顿连续播放≥4小时；
延迟：端到端延迟＜50ms（满足实时监控、无人机图传等场景需求）；
抗干扰：在2.4GHz频段干扰严重时（如多设备并发），自动切换至5.8GHz，视频流畅度保持99.9%。
优势：无线部署替代传统网线，降低施工成本；5.8GHz抗干扰能力保障多摄像头（如4路4K）同时传输不卡顿。
优势：867Mbps速率支持4K视频实时回传，24dBm发射功率实现1km视距传输（搭配高增益天线）。
优势：双频并发支持“4K电视投屏+智能家居控制”同时在线，互不干扰。
优势：工业级温度范围（-20℃~+70℃）适配户外/车间环境，稳定传输设备检测画面。
问题 | 原因分析 | 解决方案 |
5GHz频段传输距离短 | 高频信号绕射能力弱 | 使用5dBi以上高增益天线，优化AP位置（避免遮挡） |
视频卡顿/丢包 | 信道干扰或带宽不足 | 切换至5.8GHz空闲信道，启用QoS限制非关键设备带宽 |
模块发热严重 | 长时间满负荷传输 | 增加散热片，降低发射功率至20dBm（非极端场景） |
Ø 技术领先：867Mbps速率、双频自适应、MIMO技术，满足4K视频传输核心需求；
Ø 成本优化：相比专用视频传输模块，成本降低40%，且兼容通用USB接口，缩短开发周期；
Ø 部署灵活：无线传输摆脱布线限制，适用于临时场景（如展会、赛事直播）或复杂地形；
Ø 长期稳定：工业级设计+完善的抗干扰机制，平均无故障运行时间（MTBF）＞50000小时。
E103-RTL8812CU双频WiFi模块以“高速率、低延迟、强稳定”三大核心优势，重新定义了4K超清视频无线传输的标准。无论是安防监控、无人机图传还是智能家居，其双频并发能力与工业级可靠性均能为用户提供高性价比解决方案，推动无线高清传输技术的普及与创新。
今天的分享就到这里啦，EBYTE每一天都致力于更好的助力物联化、智能化、自动化的发展，提升资源利用率，更多WiFi模块产品和WiFi技术资料，感兴趣的小伙伴可以登录我们的亿佰特官网和企业公众号（微信号：cdebyte）进行了解，也可以直接拨打400电话咨询技术专员！
