在智能家居场景中，温湿度是影响居住舒适度的核心参数。本方案基于EWT103-W15系列双模WiFi模组开发板，搭建一套“实时监测+远程查看+异常告警”的智能温湿度监测系统。通过开发板蓝牙BLE5.1协议+IEEE 802.11b/g/n标准WiFi协议的WiFi/蓝牙双模通信能力，实现传感器数据本地蓝牙直连手机，或通过Wi-Fi上传至云端，用户可通过手机APP随时查看室内温湿度，并在超标时接收告警。
· 实时采集温湿度数据（精度±2℃/±5%RH）；
· 支持蓝牙直连手机（短距调试）与Wi-Fi上传云端（长距监控）；
· 温湿度超阈值时触发LED告警（如温度>30℃亮红灯）；
· 工业级设计（-40℃～+85℃），适配厨房、阳台等复杂环境。
组件名称 | 型号/规格 | 功能说明 |

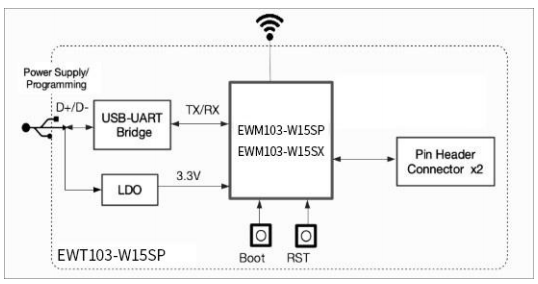

EWT103-W15SP开发板 | 板载天线版 | 核心计算与通信模块（Wi-Fi 2.4GHz/蓝牙5.1） |
温湿度传感器 | DHT11（数字型） | 采集温湿度数据（温度范围0-50℃，湿度20-90%RH） |
三色LED模块 | 通用型（红/绿/蓝） | 状态指示（绿色：正常；红色：温度超标；蓝色：湿度超标） |
5V锂电池（可选） | 18650（容量2000mAh） | 脱离USB供电，实现移动监测（续航约48h，依赖数据上传频率） |
杜邦线/面包板 | 公对母/母对母 | 连接开发板与传感器、LED模块 |
1. 开发板供电：
o 调试阶段：通过Type-C线连接PC或5V充电宝（默认供电方式）；
o 部署阶段：使用锂电池连接开发板的“5V”和“GND”排针（注意正负极，避免短路）。
2. DHT11传感器连接：
o DHT11的VCC（电源）→ 开发板3V3排针（3.3V）；
o DHT11的GND（地）→ 开发板GND排针（任意GND引脚）；
o DHT11的DATA（数据）→ 开发板A0模拟输入引脚（引脚3）。
3. 三色LED模块连接：
o LED的红色正极→ 开发板B5引脚（引脚22，输出高电平亮）；
o LED的绿色正极→ 开发板B6引脚（引脚23）；
o LED的蓝色正极→ 开发板B7引脚（引脚24）；
o 所有LED负极→ 开发板GND排针。
EWT103-W15系列开发板支持AT指令集，无需复杂编程即可实现基础功能。以下为关键配置步骤（以Windows系统为例）：
· 软件：串口调试工具（如SSCOM）、亿佰特AT指令集文档；
· 硬件：开发板通过Type-C线连接PC（确保驱动识别为“USB Serial Port”）。
1. 进入AT指令模式：
开发板上电后，通过串口工具发送AT（波特率默认115200），若返回OK，表示AT模式正常。
2. 配置Wi-Fi参数（用于云端上传）：
o 连接家庭路由器：AT+CWJAP="SSID","PASSWORD"（替换为实际Wi-Fi名称与密码）；
o 检查连接状态：AT+CWJAP?，返回+CWJAP:"SSID",...表示连接成功。
3. 配置蓝牙参数（用于手机直连）：
o 设置蓝牙名称：AT+BTNAME="SmartSensor"；
o 开启蓝牙透传模式：AT+BTMODE=1（数据通过蓝牙直接传输至手机）。
若需自定义逻辑（如超阈值告警），可通过开发板支持的Lua脚本功能实现（以温度告警为例）：
-- 初始化DHT11传感器（A0引脚）
dht = require("dht")
dht.init(0) -- 0表示A0引脚
-- 主循环（每5秒采集一次）
while true do
-- 读取温湿度数据
temp, humi = dht.read()
-- 打印数据（通过串口输出）
print("Temperature:"..temp.."℃, Humidity:"..humi.."%")
-- 控制LED状态
if temp > 30 then
gpio.write(22, 1) -- B5引脚（红色LED）高电平点亮
else
gpio.write(22, 0)
end
if humi > 80 then
gpio.write(24, 1) -- B7引脚（蓝色LED）高电平点亮
else
gpio.write(24, 0)
end
-- 蓝牙透传数据（格式："T:25,H:60"）
uart.write(0, "T:"..temp..",H:"..humi)
tmr.delay(5000) -- 延迟5秒
End
注：脚本需通过串口工具烧录至开发板（参考《程序烧录及使用指南》）。
为实现远程查看，可开发一个基于蓝牙与Wi-Fi的手机APP（以Android为例，使用MIT App Inventor快速搭建）：
· 蓝牙直连：通过蓝牙接收开发板发送的“T:25,H:60”格式数据，显示温湿度；
· Wi-Fi云端：开发板将数据上传至阿里云IoT平台，APP通过HTTP请求获取云端数据（需提前注册阿里云账号并配置设备）；
· 告警通知：当温湿度超标时，APP弹出提示（如“温度32℃，请注意通风”）。
· 主界面：大字体显示当前温度（红色）、湿度（蓝色）；
· 历史曲线：显示24小时温湿度变化趋势（需云端存储）；
· 设置页：配置温湿度阈值（默认温度>30℃、湿度>80%）。
· 传感器数据：用手捂住DHT11传感器，观察串口输出温度是否上升（正常应+2℃～+5℃）；
· LED告警：将温度设置为35℃（通过加热传感器模拟），检查红色LED是否点亮；
· 蓝牙通信：手机打开蓝牙，搜索“SmartSensor”设备并连接，查看APP是否显示实时数据。
· 高温环境：将开发板置于40℃恒温箱（模拟夏季空调房），运行24小时，检查是否丢包或重启；
· 低温环境：置于0℃冰箱（模拟冬季），启动后检查数据采集延迟（应≤5秒）；
· 穿墙测试：开发板与路由器间隔1面墙（约8m），检查Wi-Fi连接状态（应稳定上传数据）。
· 无数据输出：检查DHT11接线是否松动（重点检查DATA引脚），或传感器损坏（替换测试）；
· 蓝牙连接失败：确认开发板蓝牙名称正确（AT+BTNAME?），手机蓝牙是否开启定位权限（Android需定位权限才能搜索蓝牙设备）；
· LED不亮：检查GPIO引脚是否配置为输出模式（通过AT+GPIO=22,1设置B5为输出）。
· 低成本：开发板单价<50元，DHT11传感器<10元，总硬件成本<100元；
· 易开发：基于AT指令和Lua脚本，无需专业嵌入式开发经验；
· 高可靠：工业级温湿度（-40℃～+85℃）与抗振动设计，适配厨房、阳台等复杂环境；
· 双模通信：蓝牙直连满足短距调试需求，Wi-Fi上传支持远程监控，灵活性高。
· 多传感器融合：增加光照传感器（连接A5引脚）、PM2.5传感器（连接U0RXD/U0TXD串口），实现“温湿度+光照+空气质量”综合监测；
· 自动控制：通过开发板的GPIO控制继电器（如温度过高时启动风扇），实现“监测+控制”闭环；
· 语音交互：集成蓝牙语音模块（如连接B8/B9引脚），支持“小爱同学，查询当前湿度”等语音指令。
本方案通过EWT103-W15系列蓝牙BLE5.1+IEEE 802.11b/g/n标准WiFi协议的双模WiFi模组开发板的双模能力、丰富的管脚扩展及工业级可靠性，成功搭建了一套低成本、易开发的智能温湿度监测系统。开发者可根据实际需求调整传感器类型、告警逻辑或通信方式，快速适配智能家居、农业大棚、仓库监控等多场景。亿佰特协助客户提供技术支持（技术邮箱：support@cdebyte.com），助力用户加速产品落地。
