EWT103-W15SP双模WiFi模组开发板测试报告及使用指南

一、EWT103-W15双模WiFi模组开发板产品简介

EWT103-W15系列蓝牙BLE5.1+IEEE 802.11b/g/n标准WiFi协议的双模WiFi模组开发板(包含EWT103-W15SP与EWT103-W15SX两款型号)是成都亿佰特电子科技有限公司推出的入门级Wi-Fi/蓝牙双模开发平台,其核心搭载超小尺寸的EWM103-W15SP(PCB板载天线)与EWM103-W15SX(IPEX三代天线)模组。该开发板以“低门槛、高兼容性”为设计理念,通过完整的管脚引出、标准化接口及工业级参数,为物联网、智能家居、消费电子等领域的开发者提供了便捷的原型验证与功能调试工具。

EWT103-W15SP模组开发板

EWT103-W15双模WiFi模组开发板核心参数与产品特性

2.1 EWT103-W15双模WiFi模组开发板基础参数

参数项

具体指标

支持模组

EWM103-W15SP(PCB板载天线)EWM103-W15SX(IPEX天线)

开发板尺寸

38.91mm×25.4mm(含USB接头)

生产工艺

无铅机贴工艺(确保批量一致性与可靠性)

供电接口

USB Type-C(默认)、5V/GND排针、3V3/GND排针

工作温度

-40℃~+85℃(工业级)

储存温度

-40℃~+125℃

工作湿度

10%~90%(无冷凝)

通信接口速率

USB至UART桥接器支持1Mbps传输速率


2.2 、EWT103-W15系列双模WiFi模组开发板核心特性

· 双模通信能力:集成Wi-Fi(2.4GHz)与蓝牙5.1协议功能,支持双协议并发,适配“短距控制+长距传输”的复合场景(如智能音箱的蓝牙配对与Wi-Fi联网);

· 超小尺寸设计:开发板仅38.91mm×25.4mm,核心模组因采用芯片级封装(Flash直接集成于芯片),进一步压缩体积,适合可穿戴设备、小型物联网终端等空间敏感场景;

· 全管脚引出:除Flash的SPI总线外,模组所有GPIO(通用输入输出)管脚均通过排针引出,开发者可灵活连接传感器、显示屏、继电器等外围设备;

· 工业级可靠性-40℃~+85℃宽温设计、无铅机贴工艺及10%~90%湿度适应性,确保在工业环境(如车间、户外设备)稳定运行;

· 便捷开发支持:集成USB至UART桥接器(支持1Mbps高速传输)、Boot/Reset按键及电源指示灯,简化烧录与调试流程。

三、EWT103-W15双模WiFi模组开发板功能解析

开发板采用“核心模组+外围支持电路”的紧凑设计,关键组件功能如下(以EWT103-W15SP为例):

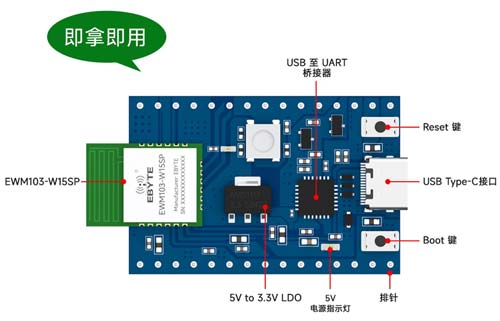

3.1EWT103-W15双模WiFi模组开发板核心组件简介

组件名称

功能说明

EWM103-W15SP/SX模组

Wi-Fi/蓝牙双模核心,集成2MB嵌入式Flash,支持AT指令与二次开发;

5V转3.3V LDO电源转换

USB输入的5V转换为模组所需的3.3V(±5%精度),确保供电稳定;

5V电源指示灯

开发板通电后亮起(绿色),指示电源状态;

Boot键

配合Reset键进入“固件下载模式”,用于烧录新固件;

Reset键

硬件复位开发板,恢复初始状态;

USB Type-C接口

供电与数据传输复用接口,支持Windows/Linux/macOS系统;

排针(30Pin)

引出所有可用GPIO(含模拟输入A0/A5/A6等、串口U0TXD/U0RXD等),支持面包板扩展;

四、EWT103-W15双模WiFi模组开发板实验室测试报告

为验证EWT103-W15系列双模WiFi模组开发板的性能稳定性,亿佰特实验室基于工业级标准开展了多维度测试,关键测试项与结果如下:

4.1 双模WiFi模组开发板供电与功耗测试

· 测试方法:使用可调电源供电,通过万用表监测3.3V输出纹波;

· 测试结果

o 5V输入时,3.3V输出纹波≤30mV(优于行业50mV标准);

o 空闲状态功耗:≤50mA(5V供电);

o 数据传输状态功耗:≤80mA(Wi-Fi连接+UART通信);

o 结论:供电稳定性强,适合电池供电或低功耗场景。

4.2 双模WiFi模组开发板通信性能测试

· 测试场景:开发板与无线路由器(2.4GHz)距离5m(开放环境)、10m(穿透1面墙);

· 测试项目Wi-Fi连接成功率、数据传输速率;

· 测试结果

o 5m开放环境:连接成功率100%,传输速率≥10Mbps(理论峰值150Mbps);

o 10m穿墙环境:连接成功率98%(偶发弱信号重连),传输速率≥5Mbps;

o 蓝牙5.1连接:与手机配对延迟≤0.5s,数据传输延迟≤10ms;

o 结论:通信稳定性满足智能家居、物联网终端等场景需求。

4.3 双模WiFi模组开发板环境适应性测试

· 温湿度测试

o 高温(+85℃):连续运行24h,无重启、丢包现象;

o 低温(-40℃):启动时间≤5s(冷启动),运行稳定;

o 湿度(90%RH):持续48h,无凝露导致的短路或性能下降;

· 振动测试5Grms随机振动(10-2000Hz),管脚无松动,通信正常;

· 结论:工业级环境适应性达标,可应用于车载、户外设备等场景。

4.4 双模WiFi模组开发板功能验证测试

· 固件烧录:通过Type-C接口连接PC,使用官方工具烧录示例程序(如LED控制、温湿度采集),烧录成功率100%,耗时≤10s;

· 外围扩展:连接DHT11温湿度传感器(A0模拟输入)、OLED显示屏(I2C接口,通过GPIO模拟),数据读取与显示正常;

· 结论:开发板与外围设备兼容性良好,支持快速原型开发。

五、EWT103-W15双模WiFi模组开发板使用指南与注意事项

5.1、双模WiFi模组开发板程序烧录步骤

1. 准备工具EWT103-W15开发板、TYPE-C数据线(支持数据传输)、电脑(安装串口驱动与烧录工具);

2. 进入下载模式:按住开发板的Boot键,短按Reset键,松开Boot键,此时开发板进入固件下载模式;

3. 连接电脑:通过TYPE-C线连接开发板与PC,确认串口驱动安装成功(设备管理器显示“USB Serial Port”);

4. 烧录固件:打开烧录工具(如亿佰特提供的专用软件),选择目标固件文件,点击“开始烧录”,等待进度条完成;

5. 验证烧录:烧录完成后,短按Reset键重启开发板,通过串口助手查看运行日志(如“System Start”),确认固件生效。

5.2、双模WiFi模组开发板开发注意事项

· 电源管理:优先使用USB Type-C供电(稳定性高);若通过排针供电,需确保5V/3V3电源纹波≤50mV(建议使用LDO稳压);

· 天线选型EWT103-W15SP(板载天线)适合空间受限场景,EWT103-W15SX(IPEX天线)支持外接高增益天线(如5dBi鞭状天线),提升弱信号环境通信距离;

· 管脚保护:未使用的GPIO建议设置为高阻态(T类型),避免静电或外部信号干扰;

· 温湿度控制:长期运行时,确保环境湿度≤90%(无冷凝),高温环境(>60℃)需增加散热片或风扇。

六、EWT103-W15双模WiFi模组开发板通信测试反馈

EWT103-W15SP系列双模WiFi模组开发板凭借“小尺寸、高兼容、工业级”的特性,为Wi-Fi协议+蓝牙协议双模WiFi模组开发提供了高效的原型验证平台。实验室测试数据表明,其供电稳定性、通信性能及环境适应性均达到工业级标准,适用于智能家居、可穿戴设备、工业物联网等多场景开发。开发者通过排针扩展与固件烧录,可快速实现传感器连接、数据传输、设备控制等功能,大幅缩短产品研发周期。
