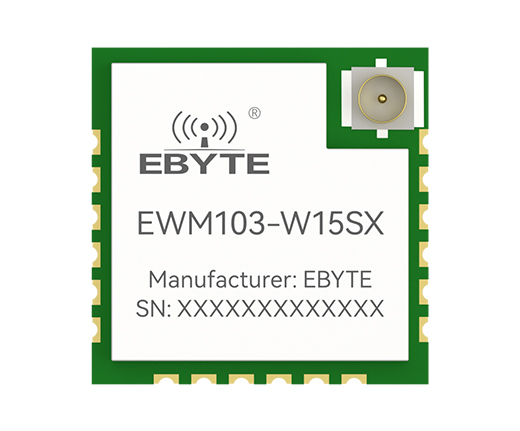

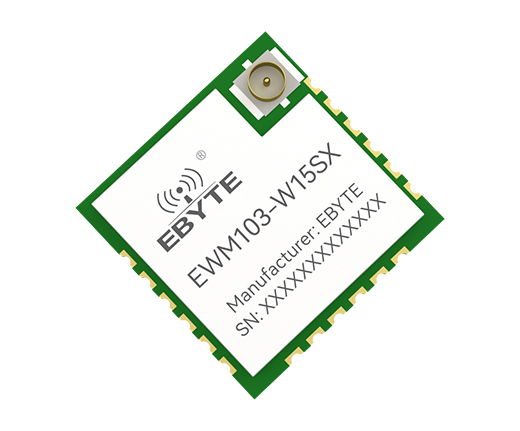

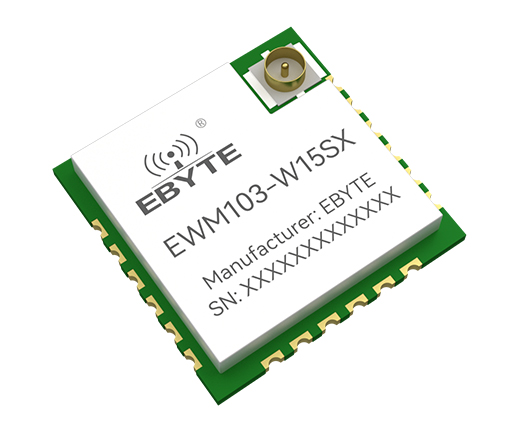

EWM103-W15SX 双模WiFi模组

工作频率:2.4GHz

发射功率:20dBm

通信距离:440m

产品尺寸:10*10mm

产品重量:0.4±0.1g

产品简介:EWM103-W15系列产品是亿佰特研发的一款低成本、高性价比的Wi-Fi+蓝牙双模WiFi模块,符合蓝牙5.1协议和IEEE 802.11b/g/n 标准协议规范。模块集成完整的Wi-Fi和蓝牙应用所需要的硬件和软件资源,支持 AP、STA 2种Wi-Fi工作模式和低功耗蓝牙,非常适合智能家居、工业控制等低速率应用和数据采集应用。

1.E103-W11
2.E103-W06
3.E103-W07

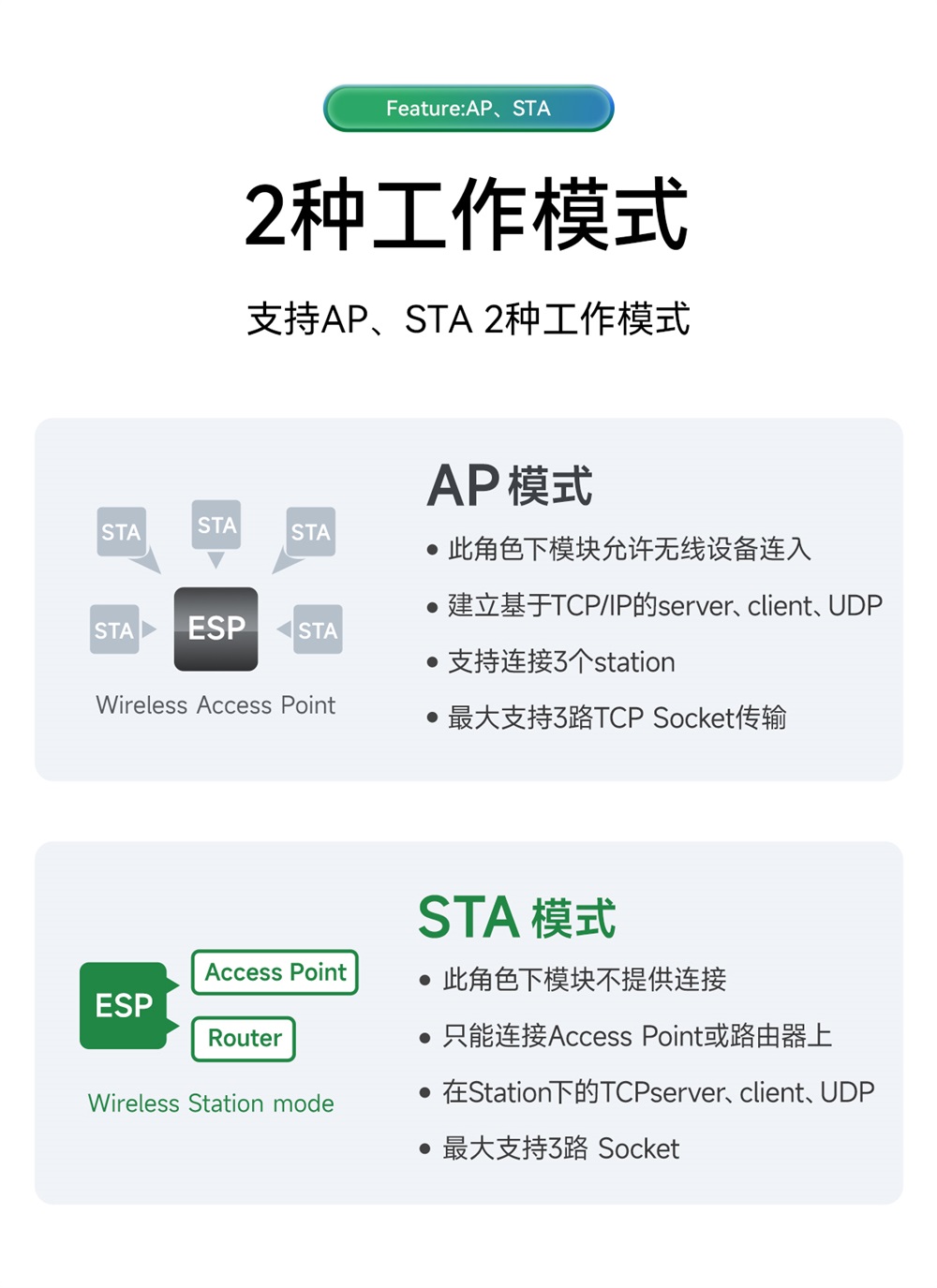

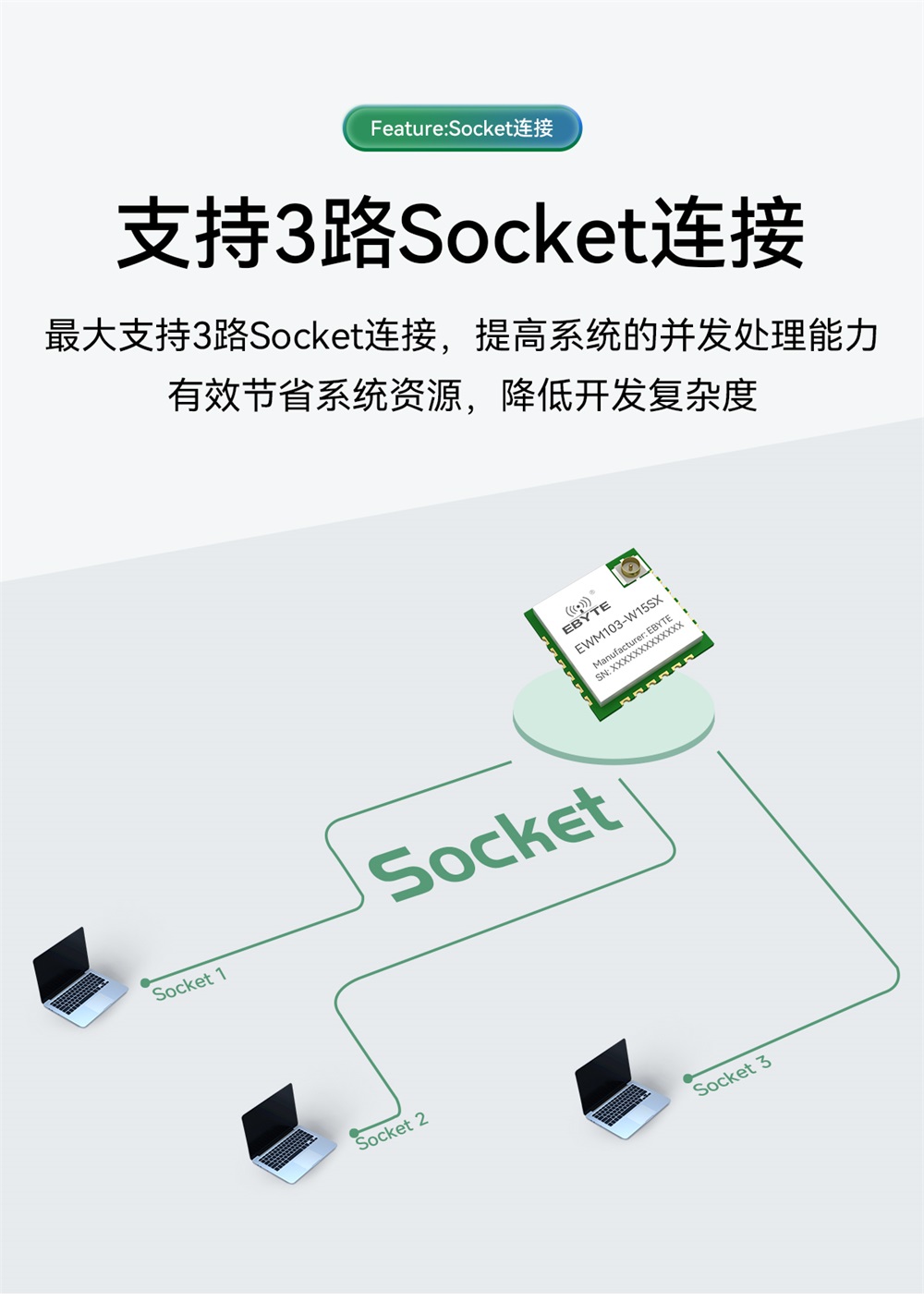

EWM103-W15SX WiFi模块详情简介 (1)

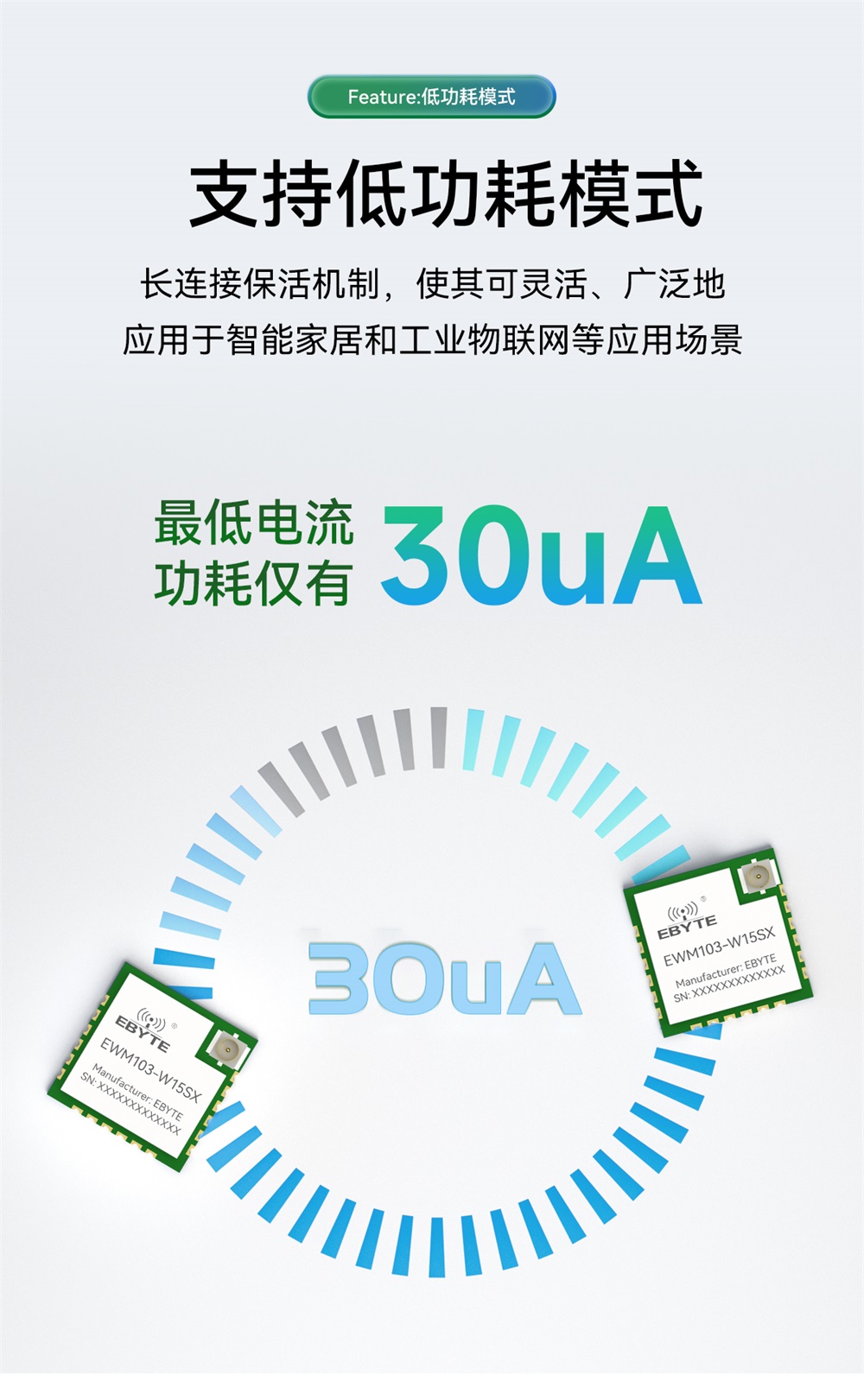

EWM103-W15SX WiFi模块详情简介 (2)
EWM103-W15SX WiFi模块详情简介 (3)

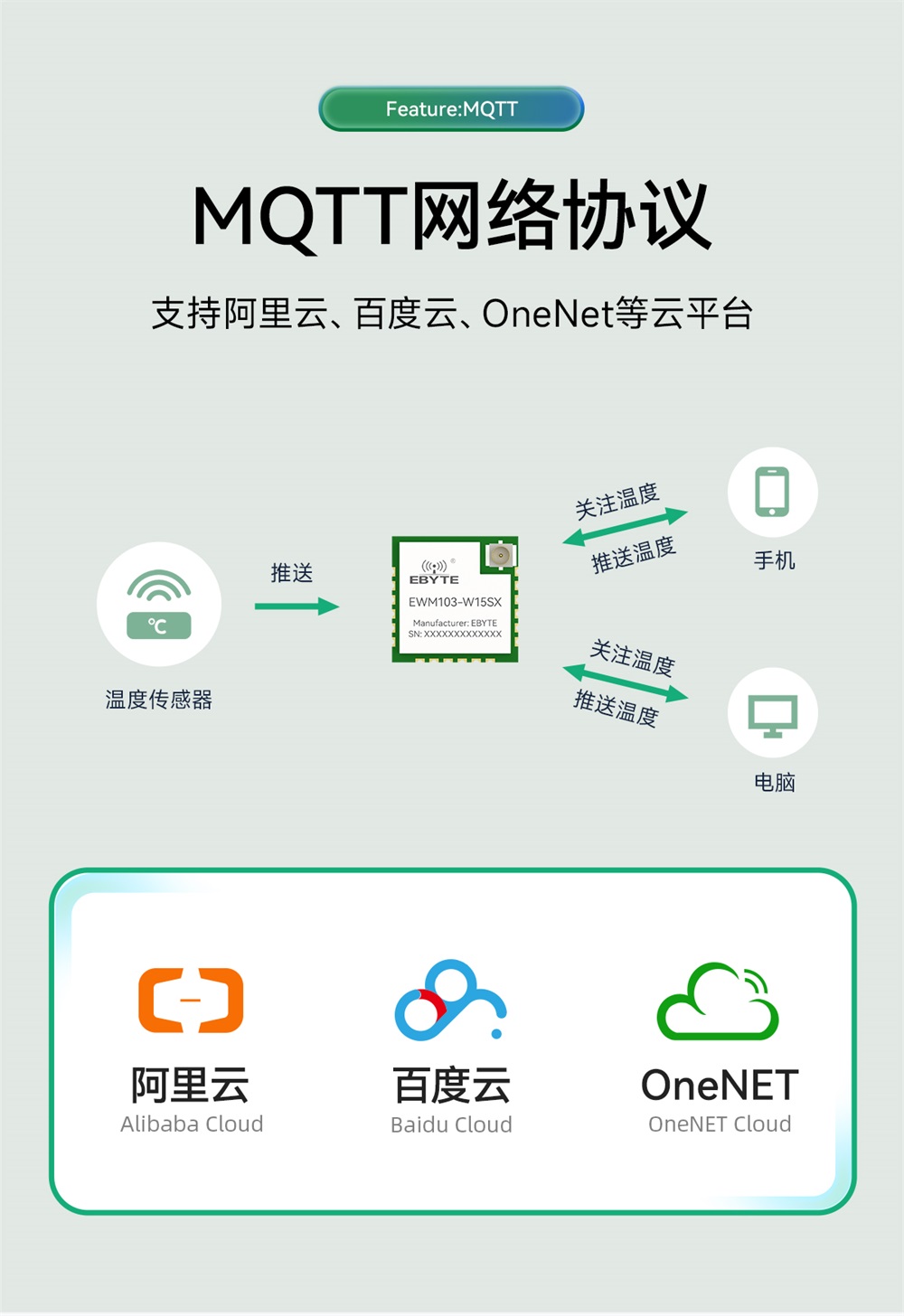

EWM103-W15SX WiFi模块详情简介 (4)

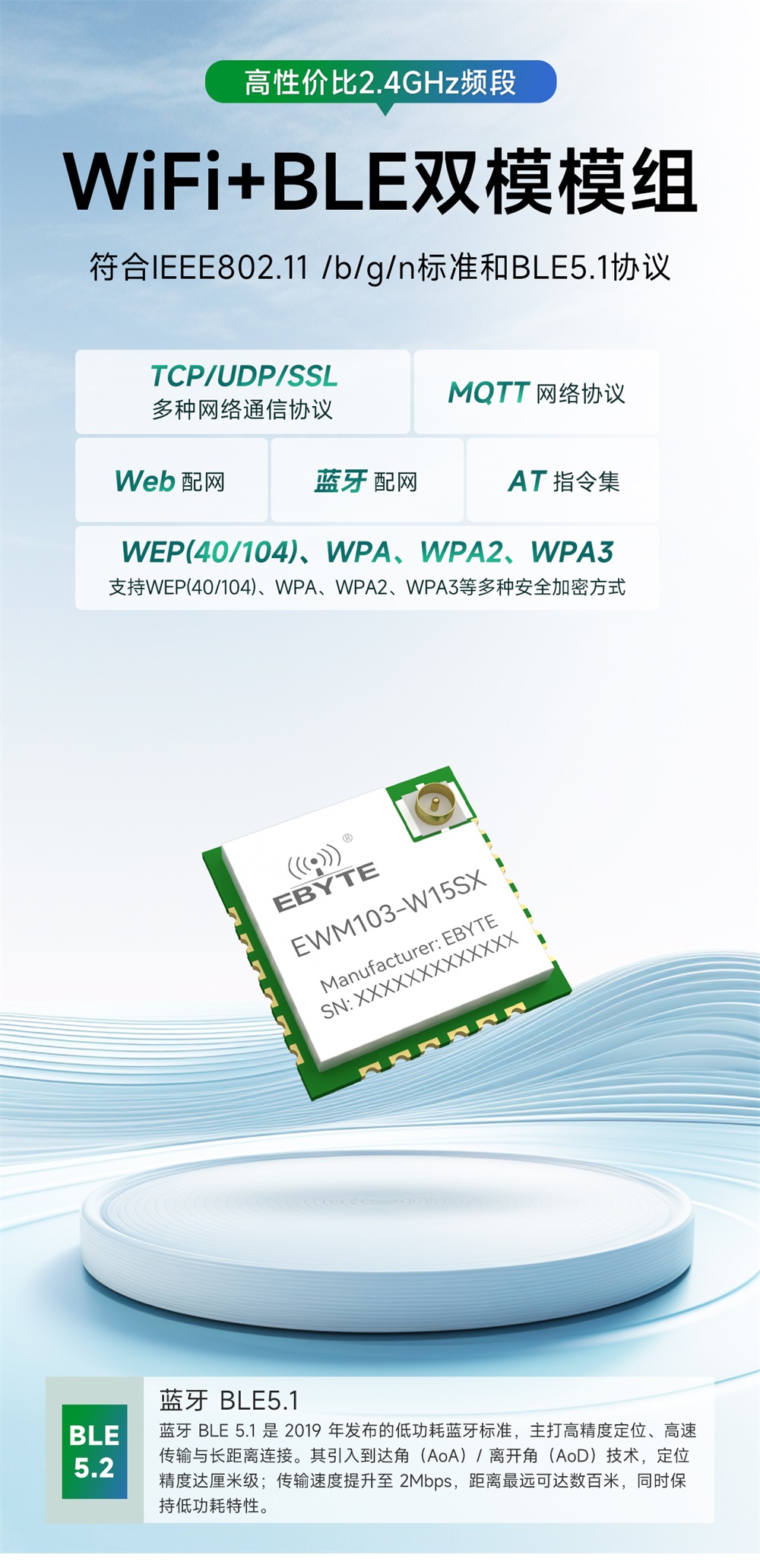

EWM103-W15SX WiFi模块详情简介 (5)
EWM103-W15SX WiFi模块详情简介 (6)
EWM103-W15SX WiFi模块详情简介 (7)

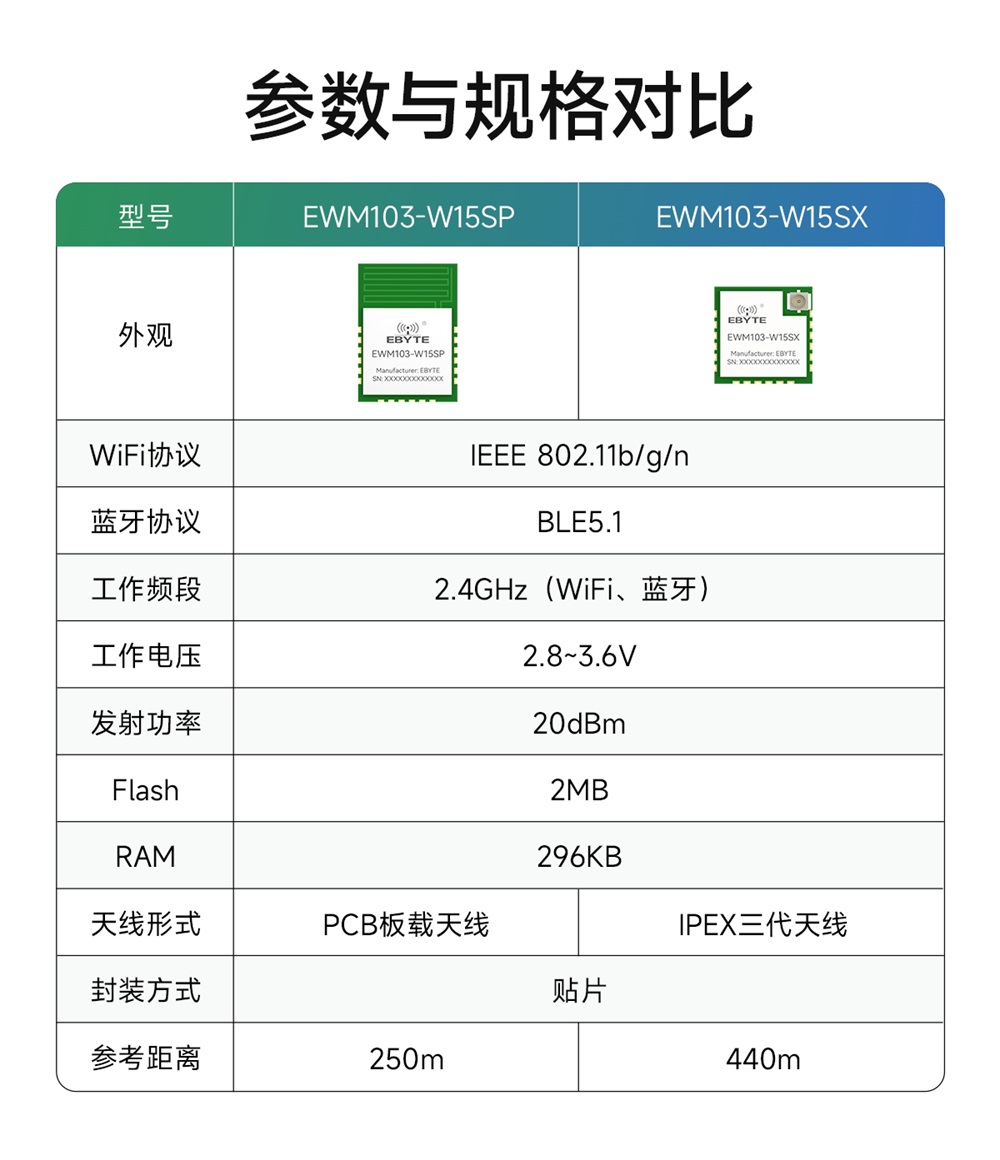

EWM103-W15SX WiFi模块详情简介 (8)
EWM103-W15SX WiFi模块详情简介 (9)
EWM103-W15SX WiFi模块详情简介 (10)
EWM103-W15SX WiFi模块详情简介 (11)

射频参数单位参数值备注
WiFi协议-IEEE 802.11b/g/n
蓝牙协议-BLE5.1
Wi-Fi传输速率-l 802.11b:1Mbps、2Mbps、5.5Mbps、11Mbps
l 802.11g:6Mbps、9Mbps、12Mbps、18Mbps、24Mbps、36Mbps、48Mbps、54Mbps
l 802.11n:HT20 (MCS0~MCS7)
天线形式-IPEX三代天线特性阻抗约50 欧姆
参考距离M440天线增益5dBi,模块与设备端通信
频段GHz2.4(WiFi、蓝牙)支持全球免许可 ISM 2.4GHz 频段


射频参数单位参数值备注
工作电压V2.8-3.6超过3.6V有永久烧毁模块风险
通信电平V3.3使用5V TTL 有风险烧毁
功耗发射功率dBm20
发射电流mA330
接收电流mA60
休眠电流uA30
温度工作温度-40~+85工业级
储存温度-40~+95


硬件参数参数值备注
Flash2MB
RAM296KB RAM
主频40M
封装方式贴片
尺寸10*10mm误差尺寸为±0.2mm
重量0.4±0.1g误差为±0.1g

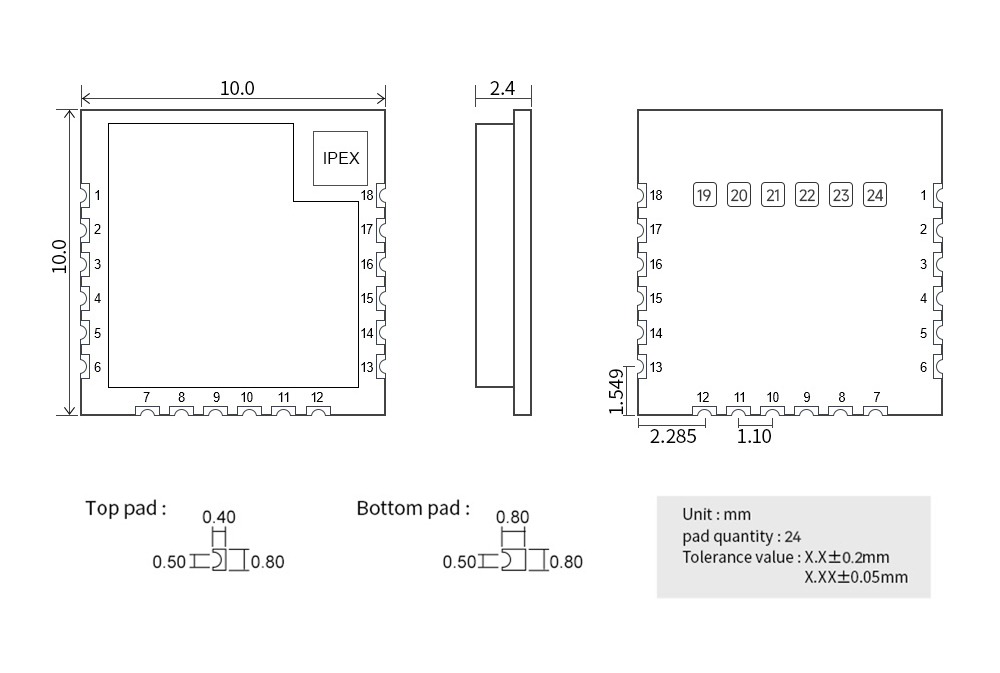

引脚定义 EWM103-W15SX


引脚序号引脚名称引脚类型引脚用途
1GND-电源地
2NC-空脚
3VBAT-VCC 建议3.3v
4GPIO24I/OGPIO
5GND-电源地
6GND-电源地
7CEN-芯片使能脚高电平有效(模块内部已接内部上拉,客户可以使用该脚实现硬件复位脚功能)。
8ADC1I模拟输入引脚(暂无软件功能)
9GPIO6I/OGPIO
10GPIO8I/OGPIO
11NC-空脚
12GND-电源地
13GPIO9I默认SLEEP唤醒脚(上升沿或者下降沿有效,和客户的实际配置相关)
14TXDO模块串口发送
15RXDI模块串口接收
16GPIO1I/OGPIO
17GPIO0I/OGPIO
18GND-GPIO
