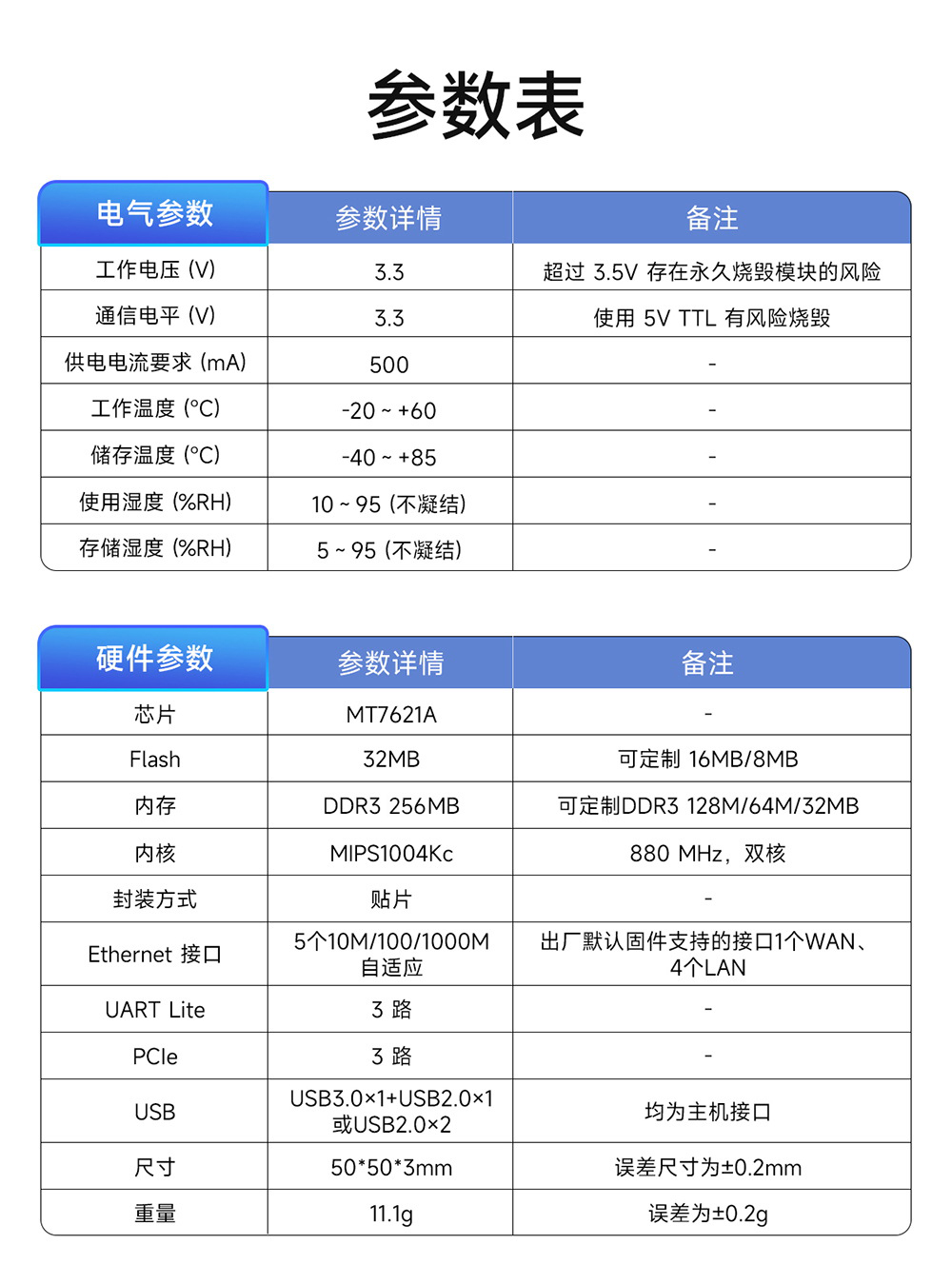

电气参数 | 单位 | 参数详情 | 备注 | |
工作电压 | V | 3.3V | 超过 3.5V 存在永久烧毁模块的风险 | |
通信电平 | V | 3.3 | 使用 5V TTL 有风险烧毁 | |
供电电流要求 | mA | 500 | - | |
温度 | 工作温度 | ℃ | -20~+60 | - |
储存温度 | -40~+85 | - | ||
湿度 | 使用 | %RH | 10~95(不凝结) | - |
存储 | 5~95(不凝结) | - |
硬件参数 | 型号 | 备注 |
芯片 | MT7621A | - |
Flash | 32MB | 可定制 16MB/8MB |
内存 | DDR3 128MB | 可定制 DDR3 256M/64M/32MB |
内核 | MIPS1004Kc | 880 MHz,双核 |
封装方式 | 贴片 | - |
Ethernet 接口 | 5 个 10M/100/1000M 自适应 | 出厂默认固件支持的接口1个WAN、4个LAN。 |
UART Lite | 3 路 | - |
PCIe | 3 路 | - |
USB | USB3.0×1+USB2.0×1 或 USB2.0×2 | 均为主机接口 |
尺寸 | 50*50*3m | 误差尺寸为士0.2mm |
重量 | 11. 1g | 误差为士0.2g |
序号 | 引脚名称 | 引脚功能描述 | 默认具备功能 |
1 | 3.3VD | 电源 | - |
2 | 3.3VD | 电源 | - |
3 | 3.3VD | 电源 | - |
4 | 3.3VD | 电源 | - |
5 | GND | 地 | - |
6 | GND | 地 | - |
7 | GND | 地 | - |
8 | GND | 地 | - |
9 | CTS3_N | UART Clear To Send | - |
10 | TXD2 | UART TX Data | - |
11 | RXD2 | UART RX Data | - |
12 | TXD3 | UART TX Data | - |
13 | RXD3 | UART RX Data | - |
14 | RTS2_N | UART Request To Send | - |
15 | CTS2_N | UART Clear To Send | - |
16 | RTS3_N | UART Request To Send | - |
17 | USB_DP_1P | USB Port1 data pin Data+ (USB2.0) | - |
18 | USB_DM_1P | USB Port1 data pin Data- (USB2.0) | - |
19 | GND | 地 | - |
20 | SSUSB_TXP | USB Port0 SS data pin TX+ (USB3.0) | - |
21 | SSUSB_TXN | USB Port0 SS data pin TX- (USB3.0) | - |
22 | SSUSB_RXP | USB Port0 SS data pin RX+ (USB3.0) | - |
23 | SSUSB_RXN | USB Port0 SS data pin RX+-(USB3.0) | - |
24 | GND | 地 | - |
25 | USB_DP_P0 | SB Port0 HS/FS/LS data pin Data+ (USB3.0) | - |
26 | USB_DM_P0 | USB Port0 HS/FS/LS data pin Data- (USB3.0) | - |
27 | GND | 地 | - |
28 | ESW_TXVP_A_P0 | Port #0 MDI Transceivers | - |
29 | ESW_TXVN_A_P0 | Port #0 MDI Transceivers | - |
30 | ESW_TXVP_B_P0 | Port #0 MDI Transceivers | - |
31 | ESW_TXVN_B_P0 | Port #0 MDI Transceivers | - |
32 | ESW_TXVP_C_P0 | Port #0 MDI Transceivers | - |
33 | ESW_TXVN_C_P0 | Port #0 MDI Transceivers | - |
34 | ESW_TXVP_D_P0 | Port #0 MDI Transceivers | - |
35 | ESW_TXVN_D_P0 | Port #0 MDI Transceivers | - |
36 | ESW_TXVP_A_P1 | Port #1 MDI Transceivers | - |
37 | ESW_TXVN_A_P1 | Port #1 MDI Transceivers | - |
38 | ESW_TXVP_B_P1 | Port #1 MDI Transceivers | - |
39 | ESW_TXVN_B_P1 | Port #1 MDI Transceivers | - |
40 | ESW_TXVP_C_P1 | Port #1 MDI Transceivers | - |
41 | ESW_TXVN_C_P1 | Port #1 MDI Transceivers | - |
42 | ESW_TXVP_D_P1 | Port #1 MDI Transceivers | - |
43 | ESW_TXVN_D_P1 | Port #1 MDI Transceivers | - |
44 | GND | 地 | - |
45 | ESW_TXVP_A_P2 | Port #2 MDI Transceivers | - |
46 | ESW_TXVN_A_P2 | Port #2 MDI Transceivers | - |
47 | ESW_TXVP_B_P2 | Port #2 MDI Transceivers | - |
48 | ESW_TXVN_B_P2 | Port #2 MDI Transceivers | - |
49 | ESW_TXVP_C_P2 | Port #2 MDI Transceivers | - |
50 | ESW_TXVN_C_P2 | Port #2 MDI Transceivers | - |
51 | ESW_TXVP_D_P2 | Port #2 MDI Transceivers | - |
52 | ESW_TXVN_D_P2 | Port #2 MDI Transceivers | - |
53 | GND | 地 | - |
54 | ESW_TXVP_A_P3 | Port #3 MDI Transceivers | - |
55 | ESW_TXVN_A_P3 | Port #3 MDI Transceivers | - |
56 | ESW_TXVP_B_P3 | Port #3 MDI Transceivers | - |
57 | ESW_TXVN_B_P3 | Port #3 MDI Transceivers | - |
58 | ESW_TXVP_C_P3 | Port #3 MDI Transceivers | - |
59 | ESW_TXVN_C_P3 | Port #3 MDI Transceivers | - |
60 | ESW_TXVP_D_P3 | Port #3 MDI Transceivers | - |
61 | ESW_TXVN_D_P3 | Port #3 MDI Transceivers | - |
62 | GND | 地 | - |
63 | ESW_TXVP_A_P4 | Port #4 MDI Transceivers | - |
64 | ESW_TXVN_A_P4 | Port #4 MDI Transceivers | - |
65 | ESW_TXVP_B_P4 | Port #4 MDI Transceivers | - |
66 | ESW_TXVN_B_P4 | Port #4 MDI Transceivers | - |
67 | ESW_TXVP_C_P4 | Port #4 MDI Transceivers | - |
68 | ESW_TXVN_C_P4 | Port #4 MDI Transceivers | - |
69 | ESW_TXVP_D_P4 | Port #4 MDI Transceivers | - |
70 | ESW_TXVN_D_P4 | Port #4 MDI Transceivers | - |
71 | ESW_P4_LED_0 | Port #4 PHY LED indicators | - |
72 | ESW_P3_LED_0 | Port #3 PHY LED indicators | - |
73 | ESW_P2_LED_0 | Port #2 PHY LED indicators | - |
74 | ESW_P1_LED_0 | Port #1PHY LED indicators | - |
75 | ESW_P0_LED_0 | Port #0 PHY LED indicators | - |
76 | ESW_DTEST | Digital test | - |
77 | GE2_TXD3 | RGMII2 Tx Data bit #0 | - |
78 | GE2_TXD2 | RGMII2 Tx Data bit #2 | - |
79 | GE2_TXD1 | RGMII2 Tx Data bit #1 | - |
80 | GE2_TXD0 | RGMII2 Tx Data bit #0 | - |
81 | ESW_DBG_B | - | - |
82 | MDIO | PHY 数据管理 | 注意:当 RGMII/MII 连接到外部PHY时,此引脚是MDIO。否则就是NC。 |
83 | MDC | PHY 时钟管理 | 注意:当 RGMII/MII 连接到外部PHY时,此引脚是MDC。否则就是NC。 |
84 | GE2_TXEN | RGMII2 Tx Data Valid | - |
85 | GE2_TXCLK | RGMII2 Tx Clock | - |
86 | GE2_RXD3 | RGMII2 Rx Data bit #3 | - |
87 | GE2_RXD2 | RGMII2 Rx Data bit #2 | - |
88 | GE2_RXD1 | RGMII2 Rx Data bit #1 | - |
89 | GE2_RXD0 | RGMII2 Rx Data bit #0 | - |
90 | GE2_RXDV | RGMII2 Rx Data Valid | - |
91 | GE2_RXCLK | RGMII2 Rx Clock | - |
92 | GND | 地 | - |
93 | RXD1 | UART TX Data | - |
94 | TXD1 | UART RX Data | - |
95 | PORST_N | 上电复位 | - |
96 | I2C_SCLK | I2C Clock | - |
97 | I2C_SD | I2C Data | - |
98 | PCIE_TXN2 | PCIE2_TX- | - |
99 | PCIE_TXP2 | PCIE2_TX+ | - |
100 | PCIE_RXN2 | PCIE2_RX- | - |
101 | PCIE_RXP2 | PCIE2_RX+ | - |
102 | PCIE_CKN2 | PCIE2_CLK- | - |
103 | PCIE_CKP2 | PCIE2_CLK+ | - |
104 | GPIO0 | - | - |
105 | PERST_N | PCIE | - |
106 | PCIE_TXP1 | PCIE1_TX+ | - |
107 | PCIE_TXN1 | PCIE1_TX- | - |
108 | PCIE_RXP1 | PCIE1_RX+ | - |
109 | PCIE_RXN1 | PCIE1_RX- | - |
110 | PCIE_CKN1 | PCIE1_CLK- | - |
111 | PCIE_CKP1 | PCIE1_CLK+ | - |
112 | WDT_RST_N | NC | - |
113 | PCIE_RXP0 | PCIE0_RX+ | - |
114 | PCIE_RXN0 | PCIE0_RX- | - |
115 | PCIE_TXN0 | PCIE0_TX- | - |
116 | PCIE_TXP0 | PCIE0_TX+ | - |
117 | PCIE_CKP0 | PCIE0_CLK+ | - |
118 | PCIE_CKN0 | PCIE0_CLK- | - |
119 | GND | 地 | - |
120 | JTMS | JTAG Mode Select | - |
121 | JTDO | JTAG Data Output | - |
122 | JTDI | JTAG Data Input | - |
123 | JTRST_N | JTAG Target Reset | - |
124 | JTCLK | JTAG Clock | - |
125 | GND | 地 | - |
126 | ND_D7 | NAND Flash Data7 | - |
127 | ND_D6 | NAND Flash Data6 | - |
128 | ND_D5 | NAND Flash Data5 | - |
129 | ND_D4 | NAND Flash Data4 | - |
130 | ND_D3 | NAND Flash Data3 | - |
131 | ND_D2 | NAND Flash Data2 | - |
132 | ND_D1 | NAND Flash Data1 | - |
133 | ND_D0 | NAND Flash Data0 | - |
134 | ND_RB_N | NAND Flash Ready/Busy | - |
135 | ND_RE_N | NAND Flash Read Enable | - |
136 | ND_CS_N | NAND Flash Chip Select | - |
137 | ND_CLE | NAND Flash Command Latch Enable | - |
138 | ND_ALE | NAND Flash ALE Latch Enable | - |
139 | ND_WE_N | NAND Flash Write Enable | - |
140 | ND_WP | NAND Flash Write Protect | - |
