| 主要参数 | 规格 |
| 电源电压 | DC 4.5～5.5V |
| 工作电流 | 待机功耗约18mA@5V；收发功耗约18.1mA@5V |
| 通信电平 | 3.3V，若接5V，需电平转换 |
| 串口波特率 | 1200～3Mbps，默认115200bps |
| 仲裁域波特率 | 5K～1Mbps，默认500Kbps |
| 数据域波特率 | 100K～5Mbps，默认2Mbps（CAN模式下无效） |
| 工作温度 | -40℃～85℃，工业级 |
| 工作湿度 | 10%～90%，相对湿度，无冷凝 |
| 接口序号 | 名称 | 备注 |
| 1 | SWDIO | 未对用户开放 |
| 2 | SWCLK | 未对用户开放 |
| 3 | RESTORE | 恢复出厂：低电平5秒恢复出厂 |
| 4 | TX1 | 未对用户 |
| 5 | RX1 | 未对用户 |
| 6 | BOOT | 未对用户开放 |
| 7 | CFG | 硬件进入配置模式：低电平进入配置模式，高电平退出 |
| 8 | SET | 数据引脚：CAN总线上有数据引脚电平输出低电平 |
| 9 | RST | 复位引脚：低电平触发 |
| 10 | EN | 485使能引脚：连接RS485芯片使能引脚 |
| 11 | TX2 | 未对用户开放 |
| 12 | RX2 | 未对用户开放 |

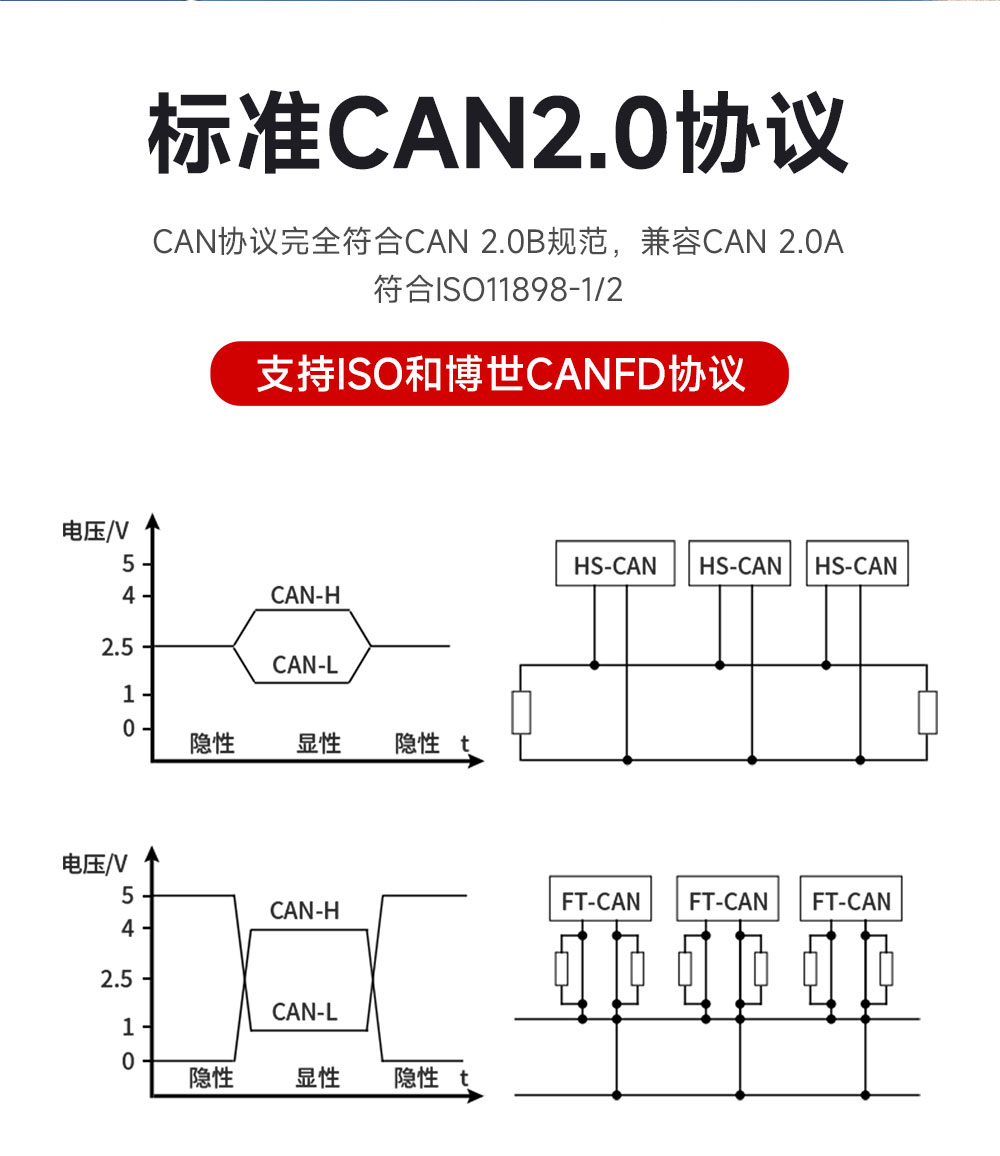

| 13 | CANL | CANFD总线脚：CANFD低 |
| 14 | CANH | CANFD总线脚：CANFD高 |
| 15 | TX3 | 开放串口引脚：模块串口发送端 |
| 16 | RX3 | 开放串口引脚：模块串口接收端 |
| 17 | GND | 电源负，电源输入：DC 4.5～5.5V |
| 18 | VCC | 电源正，电源输入：DC 4.5～5.5V |
| 产品说明书 |
【用户手册】EID091-A701-S_用户手册  |
| 开发测试 |
| 【AT指令集】EID091-A701-S_AT指令集 |
| 【配置工具】EID091-A701-S_配置工具 |
| 亿佰特简介 |
| 【企业简介】 |
| 在线购买 |
| 【亿佰特官方淘宝店】：https://detail.taobao.com |
| 【京东商城】：http://item.jd.com |
| 【官方淘宝】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采购/定制产品 |
| 【销售专线】：4000-330-990 7x24小时销售服务热线 |
| 【联系邮箱】：support@cdebyte.com |
| 技术咨询 |
| 【在线提交】：https://www.ebyte.com/apple-technology.html |
| 【联系邮箱】：support@cdebyte.com |
| 产品 型号 | 接口类型 | 电气隔离 | 工作电压 V | 产品尺寸 mm | 产品特点 | 技术 手册 | 样品 购买 |
|---|---|---|---|---|---|---|---|
| EID091-A701-SC | TTL | - | DC 4.5～5.5 | 56*23 | CANFD转TTL串口模块专用评估测试套件 | ||

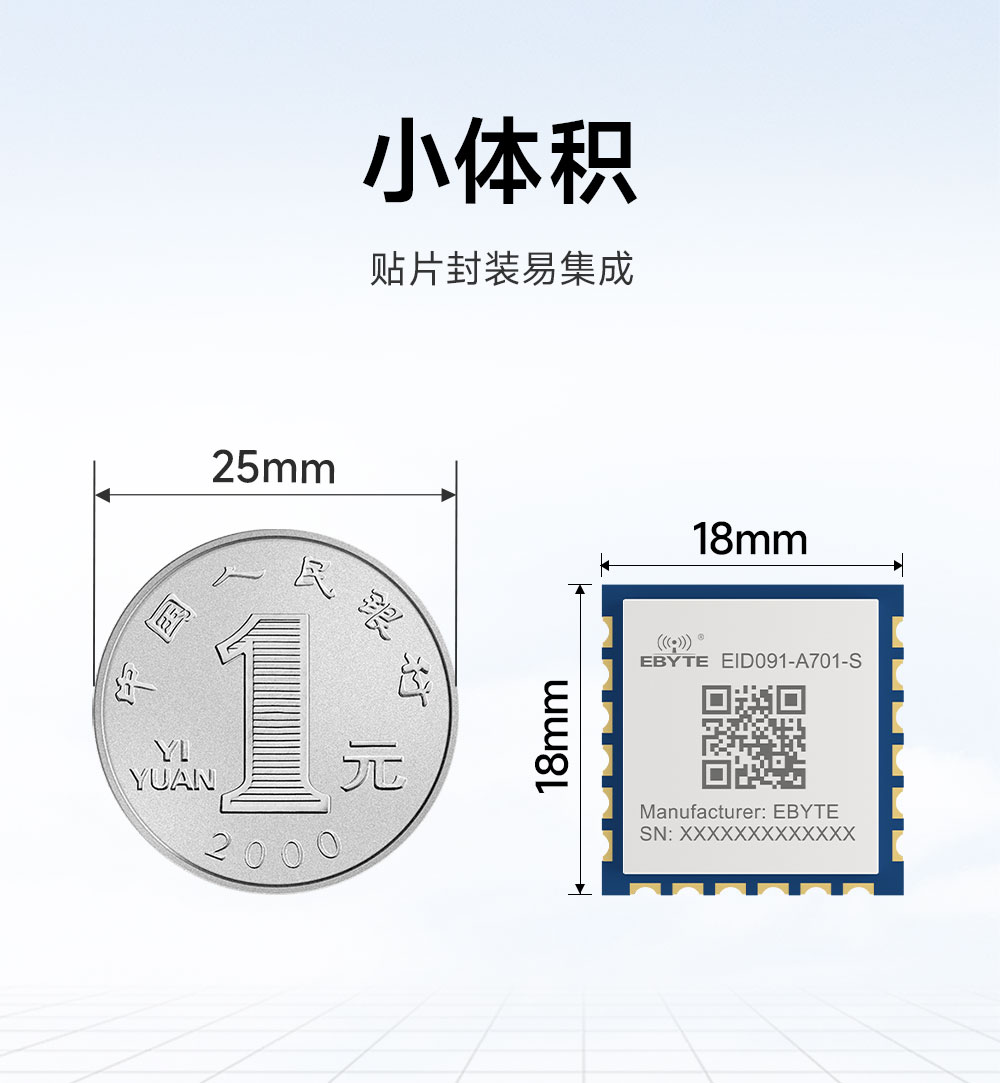

| EID091-A701-S | TTL | - | DC 4.5～5.5 | 18*18 | CANFD转TTL，兼容CAN，自定义波特率设置 | ||
| ECAN-E01S-V2 | RJ45+CAN-BUS | - | DC 8~28 | 82*84*25 | 高性能工业级CAN-bus转以太网设备 | ||
| ECAN-E01-V2 | RJ45+CAN-BUS | DC 2500V | DC 8~28 | 82*84 | 高性能工业级CAN-BUS转以太网数据转换设备 | ||
| ECAN-U01MS | USB+CAN BUS | - | DC 5 | 93*28*27 | 小体积、非隔离2路CAN转USB接口的CAN-Bus总线分析仪 | ||
| ECAN-U01M | USB+CAN BUS | 2500V | DC 5 | 93*28*27 | 小体积、2路CAN转USB接口的CAN-Bus总线分析仪 | ||
| ECAN-E02 | RJ45+CAN-BUS | - | DC 8~28 | 94*28*27 | 高性能工业级CAN转以太网转换器模组 | ||
| ECAN-101 | RS485+CAN-BUS | - | DC 8~28 | 106*28*27 | CAN与RS485双向透传 | ||
| ECAN-W01S | RJ45+CAN BUS | DC 2500V | DC 8~28 | 82*84*25 | 高性能CAN转WiFi协议转换器 | ||
| ECAN-W01 | RJ45+CAN BUS | DC 2500V | DC 8~28 | 82*84*25 | 高性能CAN转WiFi协议转换器 | ||
| ECAN-F01S | 单模单纤 SC接口+CAN BUS | - | DC 8~28 | 84*82*24 | 单路高性能CAN转光纤通信设备 | ||
| ECAN-U01S | USB+CAN BUS | - | DC 8~28 | 102*64*24 | 集成2路CAN接口的高性能型CAN-Bus总线通信分析仪 | ||
| ECAN-U01 | USB+CAN BUS | DC 2500V | DC 8~28 | 102*64*24 | 集成2路CAN接口的高性能型CAN-Bus总线通信分析仪 | ||
| ECAN-401S | RS485/RS232/RS422+CAN BUS | - | DC 8~28 | 74*111*23 | 支持CAN与RS485/RS232/RS422双向透明传输 | ||
| ECAN-S01&ECAN-S01-TB | TTL/CAN BUS | - | DC 2.3~5.5V | 16*15 | CAN与TTL双向转换 | ||
| ECAN-401 | RS485/RS232/RS422+CAN BUS | DC 2500V | DC 8~28 | 74*111*23 | 支持CAN与RS485/RS232/RS422双向透明传输 |
