工作电压：DC 8~28V
网络协议：IP、TCP/UDP
产品尺寸：100*84*25mm 产品重量：120g

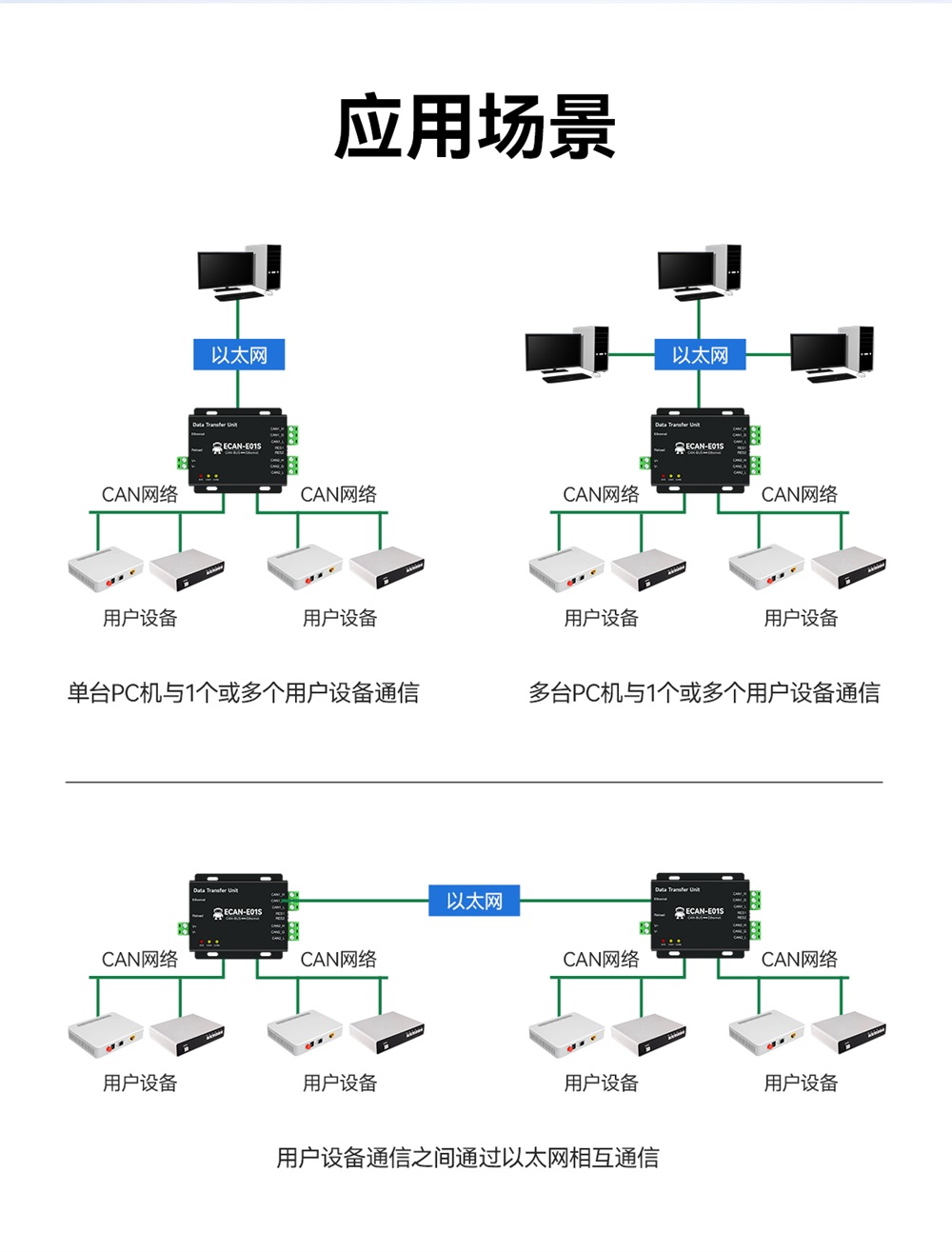

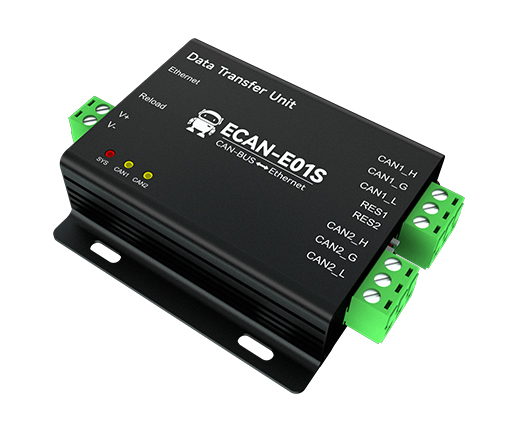

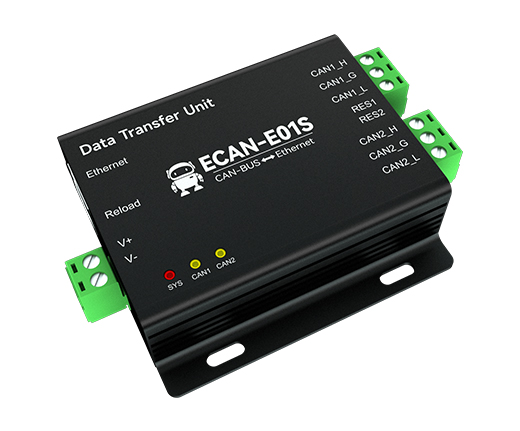

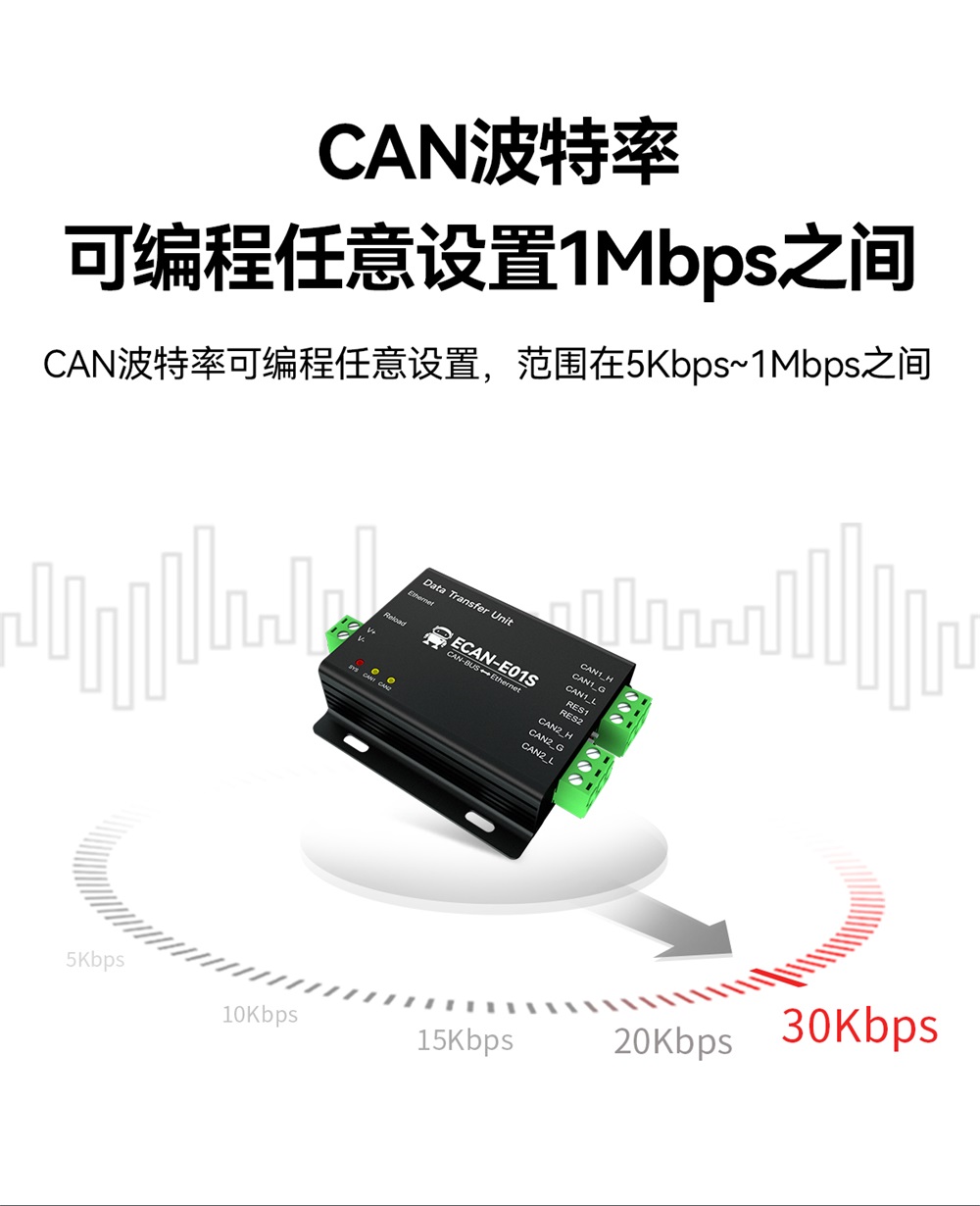

产品简介：ECAN-E01S-V2是亿佰特开发的一款高性能工业级以太网与CAN-bus的数据转换设备，内部集成了2路最高波特率为1Mbps的CAN-bus接口、1路10M/100M以太网接口，支持TCP/UDP协议，内置120欧电阻，可通过拨码启用；支持在-40℃～85℃的温度范围内工作。具有TCP Server，TCP Client，UDP等多种工作模式，可通过上位机配置软件配置参数。可以轻松完成CAN-bus网络和以太网网络的互通。
| 序号 | 项目 | 规格 |
| 1 | 电源电压 | 8V~28VDC，超过28V 可能会烧毁，推荐12V或者24V供电 |
| 2 | 网口规格 | 标准RJ45，支持10/100Mbps |
| 3 | 网络协议 | IP、 TCP/UDP、 |
| 4 | 简单透传方式 | TCP Server、TCP Client、UDP Server、UDP Client |
| 5 | TCP Server 连接 | 最大支持14路 TCP 连接 |
| 6 | IP 获取方式 | 静态IP、 DHCP |
| 7 | 域名解析 | 支持 |

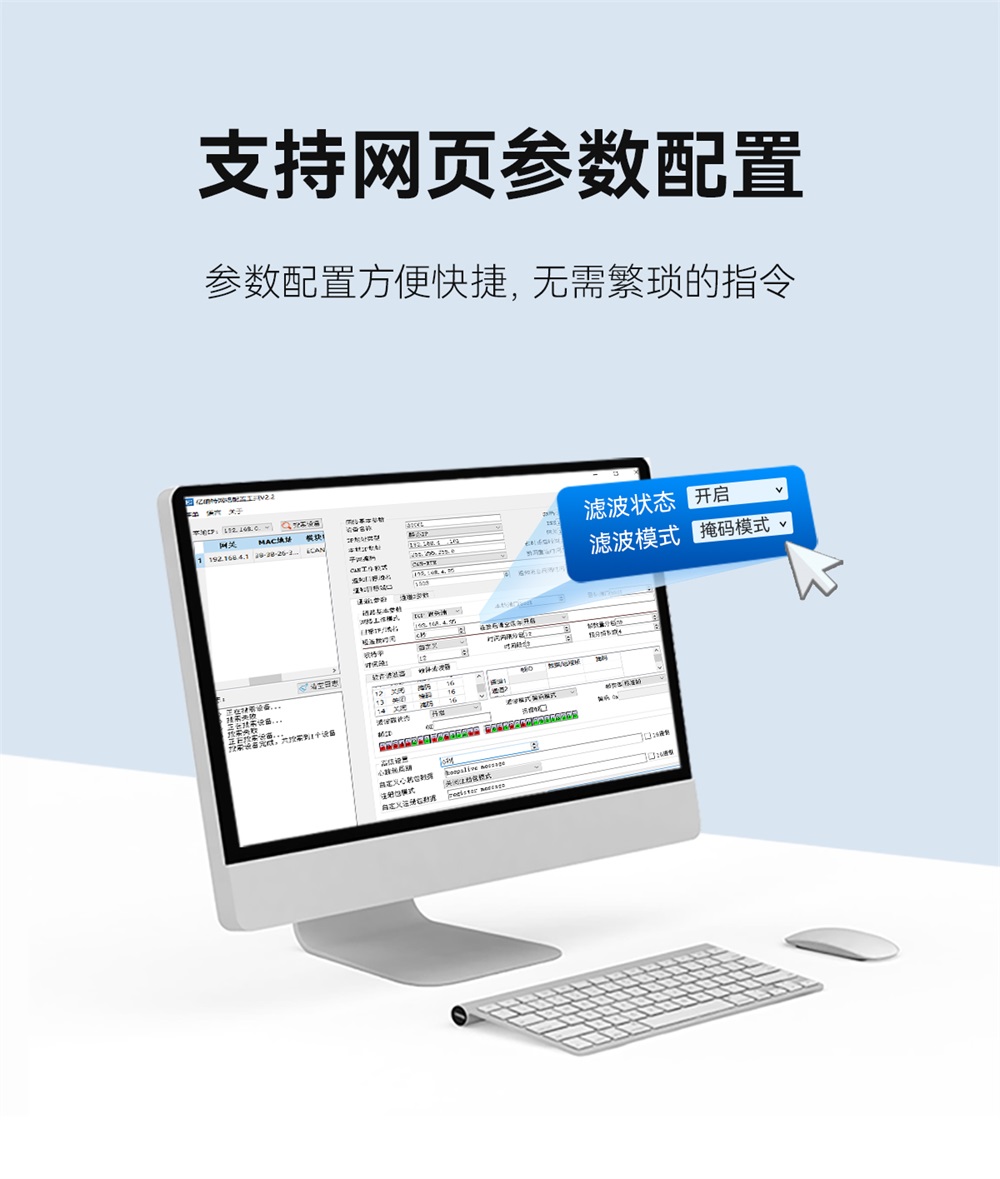

| 8 | 用户配置 | 上位机配置 |

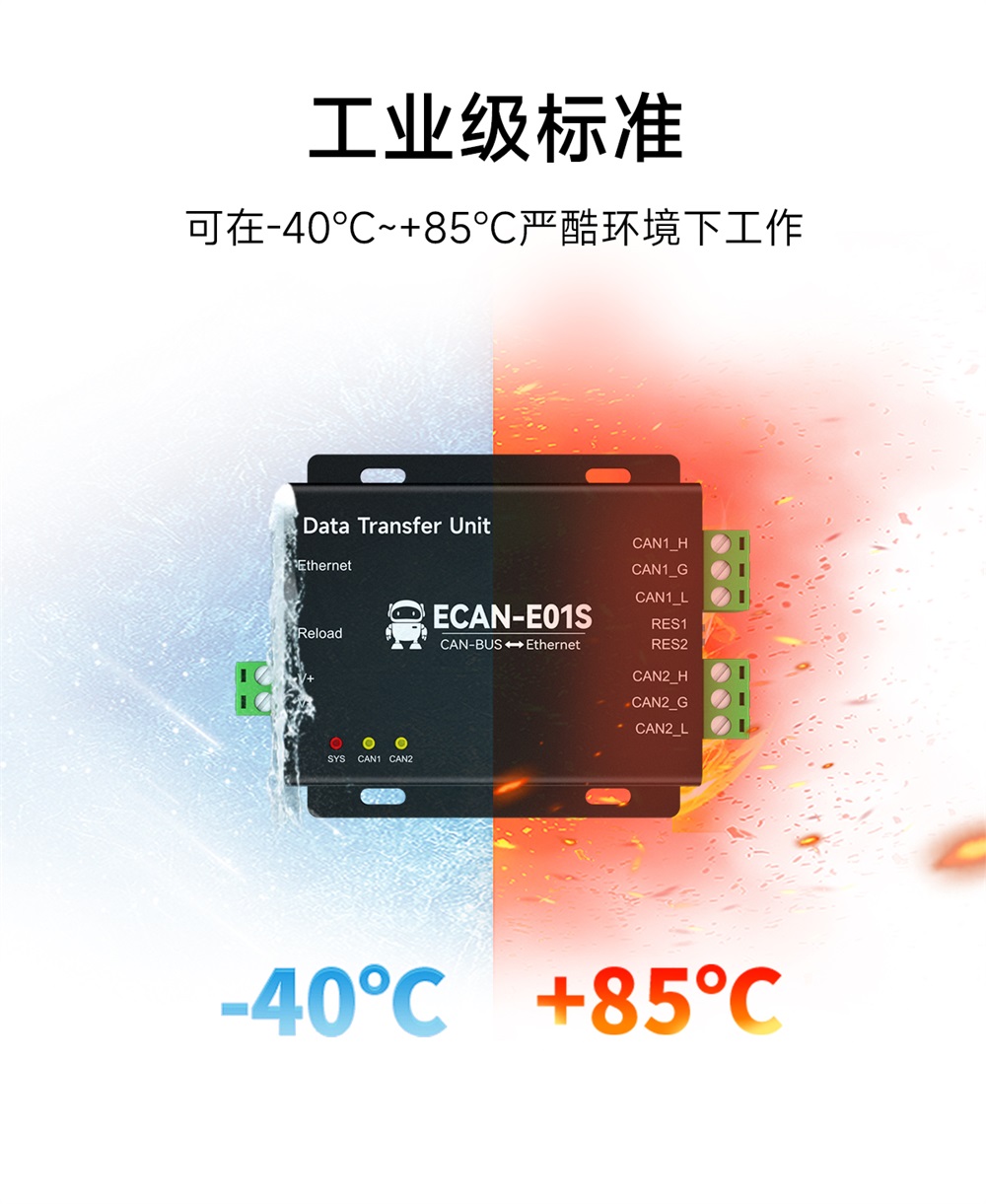

| 10 | 工作温度 | -40 ~ +85℃，工业级 |
| 11 | 工作湿度 | 10% ~ 90%，相对湿度，无冷凝 |

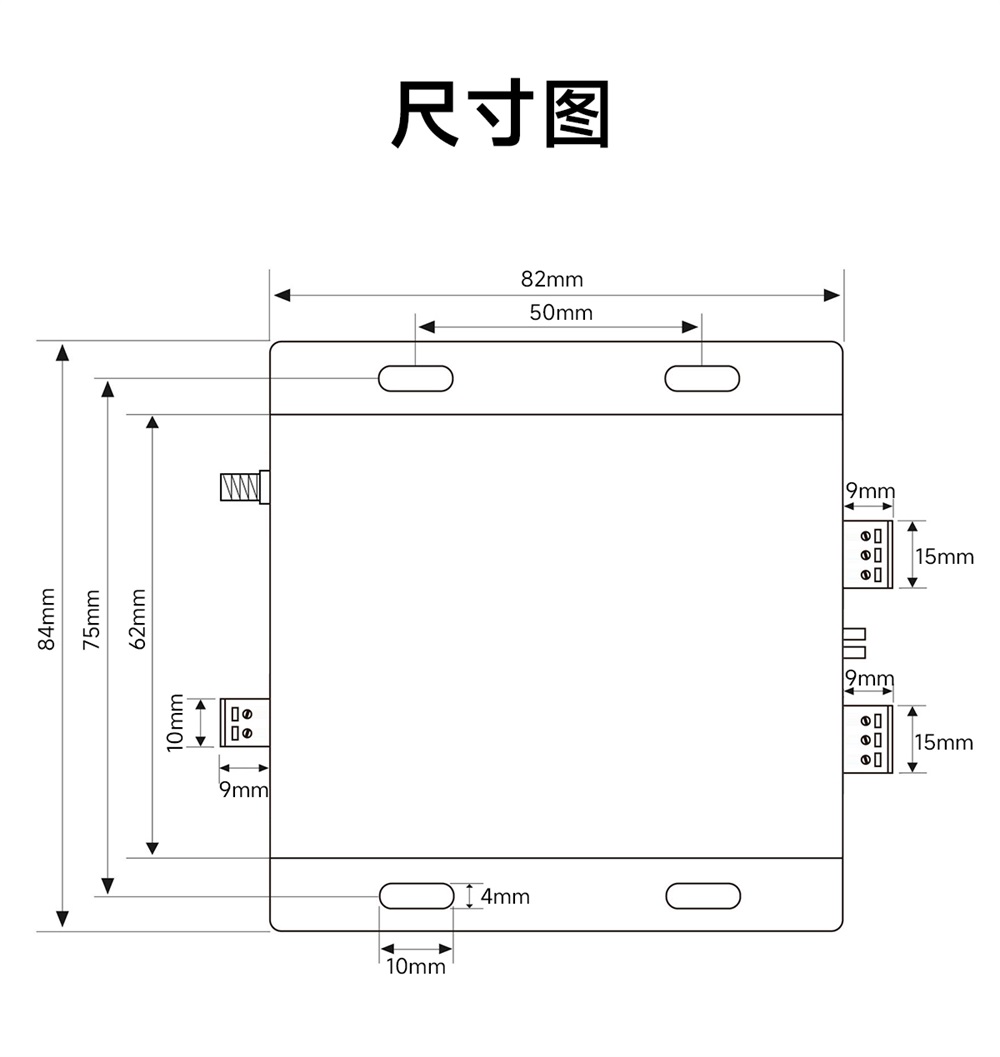

| 12 | 尺寸大小 | 见尺寸图 |
| 13 | 平均重量 | 120g |
| 14 | 储存温度 | -40～+85℃，工业级 |

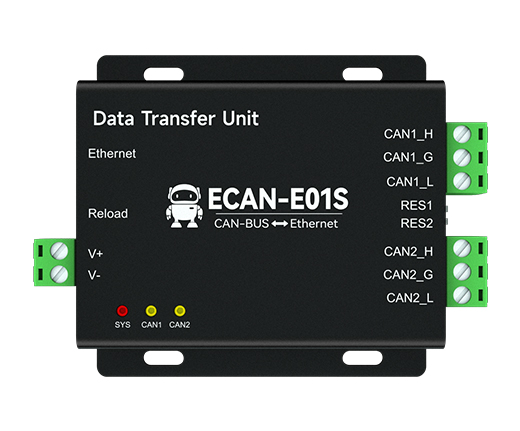

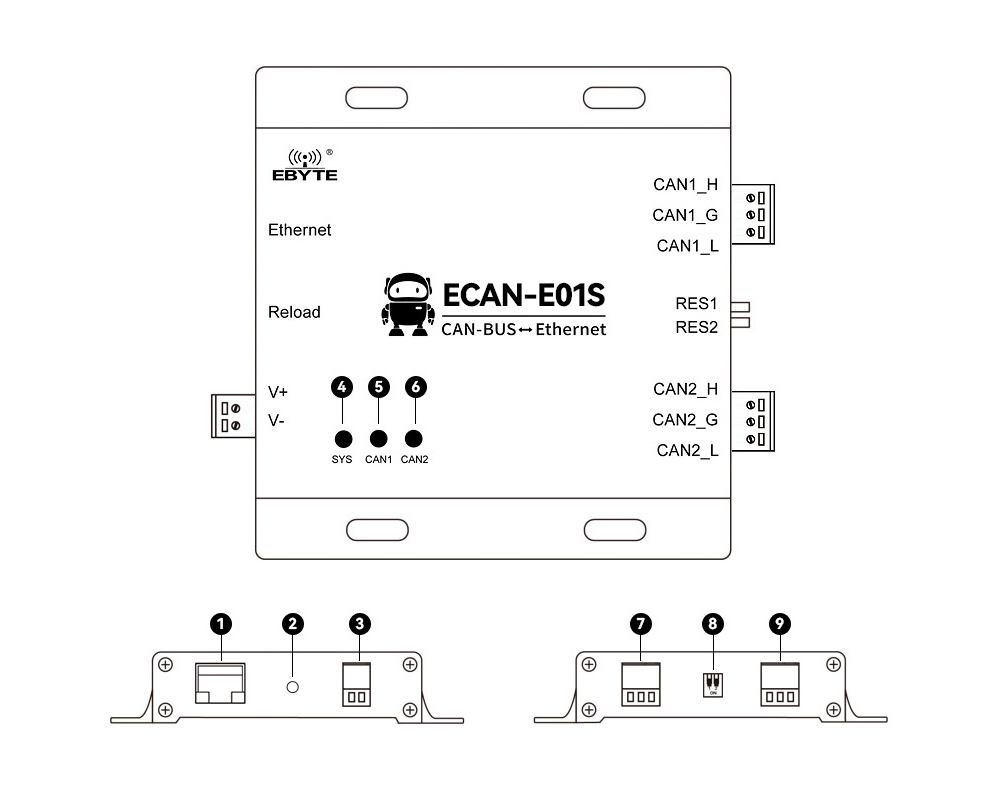

| 序号 | 标识名称 | 功能说明 |
| 1 | ETHERNET | 以太网接口，标准 RJ45 接口，与设备或者 PC 相连接 |
| 2 | Reload | Reload按键，长按5s以上恢复出厂 |
| 3 | V+ | 电源正极接口，5.08凤凰头，(默认8-28V），建议12V/24V |
| V- | 电源负极接口5.08凤凰头 | |
| 4 | SYS | 电源指示灯（红），设备正常工作（红绿闪烁） |
| 5 | CAN1/ERR | CAN1数据灯（绿），数据报错灯（红） |
| 6 | CAN2/ERR | CAN2数据灯（绿），数据报错灯（红） |
| 7 | CAN2_H | CAN2通道总线高，5.08凤凰头 |
| CAN2_G | CAN2通道总线地，5.08凤凰头 | |
| CAN2_L | CAN2通道总线低，5.08凤凰头 | |
| 8 | 拨码RES1 | CAN1通道120欧电阻拨码开关 |
| 拨码RES2 | CAN2通道120欧电阻拨码开关 | |
| 9 | CAN1H | CAN1通道总线高，5.08凤凰头 |
| CAN1G | CAN1通道总线地，5.08凤凰头 | |
| CAN1L | CAN1通道总线低，5.08凤凰头 |
