当前位置: 首页 >产品中心 >CAN总线>CAN 网关>ECAN-U01

ECAN-U01 CAN转USB协议转换器

通讯接口:USB

工作电压:8~28v DC

CAN波特率:出厂默认100K

产品尺寸:102*64*24mm

产品重量:200g

产品介绍:ECAN-U01是集成2路CAN接口的高性能型CAN-bus总线通讯分析仪。该分析仪可兼容USB2.0总线全速规范,PC端可以通过USB接口快速连接至CAN-bus网络,构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。

智能协议转换CAN转设备

隔离型can转USB协议转换器
隔离型can转USB协议转换器_01
隔离型can转USB协议转换器-详情_02
ECAN-U01隔离电压
隔离型can转USB协议转换器_04
隔离型can转USB协议转换器_05
隔离型can转USB协议转换器_06
隔离型can转USB协议转换器_07
隔离型can转USB协议转换器_08

项目
规格说明
产品尺寸102*64*24mm

详见安装尺寸

产品重量115g

重量公差 5g

工作温度-40℃~85℃

满足工业级使用需求

电压范围8~28v DC

建议使用 12V 或 24V

通讯接口
USB

B 型 USB 接口

CAN 波特率
出厂默认 100K

——

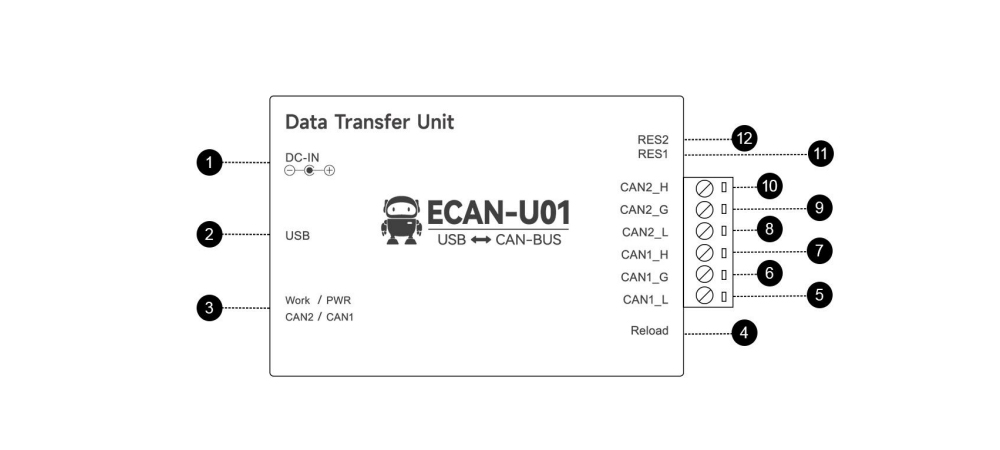

引脚图

引脚(由左至右)
端口名称功能
1DC 8-28VDC8-28V

USBCAN 辅助供电,一般不需要接

2USBUSB

USBCAN 供电,与电脑连接

3指示灯指示灯

设备指示灯,详情见下文

4Reload恢复出厂按键

长按 5s 以上恢复出厂设置

5CAN1CAN1_L

CAN1_L 信号线(CAN 低)

6CAN1CAN1_P

屏蔽

7CAN1CAN1_H

CAN1_H 信号线(CAN 高)

8CAN2CAN2_L

CAN2_L 信号线(CAN 低)

9CAN2CAN2_G

CAN-GND 接地

10CAN2CAN2_H

CAN2_H 信号线(CAN 高)

11RES1RES1

CAN1 通道 120 欧姆匹配电阻开关

12RES2RES2

CAN2 通道 120 欧姆匹配电阻开关
