工作电压：DC 5V
CAN波特率：5K~1Mbps
产品尺寸：93*28*27mm

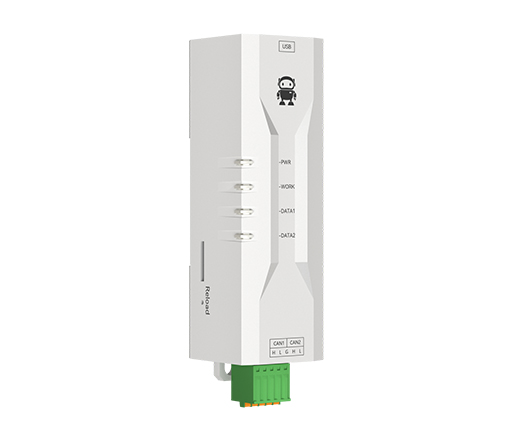

产品简介：ECAN-U01M是集成2路CAN接口的高性能隔离型CAN-bus总线通讯分析仪。该分析仪可兼容USB2.0总线全速规范，PC端可以通过USB接口快速连接至CAN-bus网络，构成现场总线实验室、工业控制、智能小区、汽车电子网络等CAN-bus网络领域中数据处理、数据采集的CAN-bus网络控制节点。CAN-bus产品开发、CAN-bus数据分析的强大工具，同时具有体积小巧、即插即用等特点，也是便携式系统用户的最佳选择。集成CAN接口电气隔离保护模块，使其避免由于瞬间过流/过压而对设备造成损坏，增强系统在恶劣环境中使用的可靠性。
| 序号 | 项目 | 规格 | 说明 |
| 1 | 产品尺寸 | 94*28*27mm | 详见安装尺寸 |
| 2 | 产品重量 | 33g | 重量公差 5g |
| 3 | 工作温度 | -40℃～85℃ | 满足工业级使用需求 |
| 5 | 电压范围 | Typc-c 供电 | - |
| 6 | 通讯接口 | USB | Typc-c 接口 |
| 7 | CAN 波特率 | 出厂默认 100K | - |
| 引脚 | 名称 | 功能 |
| 1 | Typc-c接口 | Typc-c 供电，与电脑连接 |
| 2 | PWR | 设备指示灯，详情手册 |
| 3 | WORK | 设备指示灯，详情手册 |
| 4 | DATA1 | 设备指示灯，详情手册 |
| 5 | DATA2 | 设备指示灯，详情手册 |
| 6 | Reload | 恢复出厂设置按键 |
| 7 | CAN1_H | CAN1_H 信号线（CAN 高） |
| 8 | CAN1_L | CAN1_L 信号线（CAN 低） |
| 9 | CAN_G | 2路CAN-GND 接地 |
| 10 | CAN2_H | CAN2_H 信号线（CAN 高） |
| 11 | CAN2_L | CAN2_L 信号线（CAN 低） |
