CAN总线是一种高效、可靠的通信协议，专为分布式实时控制系统设计。自1986年博世推出CAN协议以来，其凭借多主架构、非破坏性仲裁和差分信号传输三大核心优势，在汽车电子领域构建了不可替代的地位，还在工业自动化、医疗设备甚至航空航天中发挥着关键作用！但随着智能汽车、工业4.0等技术的发展，还在工业自动化、医疗设备甚至航空航天中发挥着关键作用！如下所示：
l 特斯拉Model S的自动驾驶系统每秒需传输超过5000个信号；
l 工业机器人关节控制要求μs级响应延迟；
l 智能电网设备需支持64字节以上的长数据包传输。
2015年发布的CANFD协议（ISO-11898-1标准）正是为解决这些痛点而生。它通过双速率传输、扩展数据帧和增强校验机制，将通信效率提升至传统CAN的8-10倍，同时保持向下兼容性。
CAN是一种高效、可靠的通信协议，专为分布式实时控制系统设计。由德国博世（Bosch）公司于1986年推出，主要用于解决汽车电子系统中复杂线束和电磁干扰问题。
CAN协议具有以下特点：
多主架构：任何节点均可主动发送数据，无需中心控制器。
差分信号传输：通过CAN_H和CAN_L双绞线传输，抗干扰能力强。
非破坏性仲裁：通过ID优先级解决总线冲突，高优先级数据优先发送。
高可靠性：内置错误检测、错误恢复及故障隔离机制。
汽车电子：ECU（发动机控制单元）、ABS、仪表盘、车载网络（如CAN-based诊断接口OBD-II）。
工业控制：PLC通信、机器人控制、传感器网络。
医疗设备：监护仪、手术设备内部通信。
航空航天：机载设备通信。

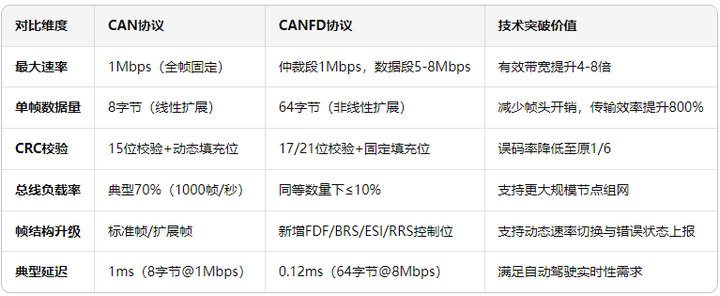

CANFD（CAN with Flexible Data-Rate）从英文全称中我们就能看出CAN与CANFD之间最大的差异-“具有灵活数据速率的 CAN”。CANFD在CAN的基础主要突破了以下三点：
传统CAN在传输数据时，波特率固定；
CANFD在传输数据时仲裁段最高1Mbps，数据段与仲裁段可使用不同的数据率，典型值5Mbps最高可到8Mbps。
传统CAN数据段最多8字节；
CANFD数据段最多64字节；
传统CAN的CRC校验部分有15位，CRC错误自动重传；
CANFD的CRC校验部分有17或21位+固定填充位；
关键技术突破解析：
1、双速率模式（BRS位控制）
u 仲裁段保持1Mbps确保兼容性；
u 数据段切换至8Mbps（电缆长度≤40米）；
u 例：传输64字节数据，CAN需512μs，CANFD仅需64μs；
2、增强型CRC校验
u 21位多项式覆盖整个数据段（传统CAN仅覆盖数据部分）；
u 固定填充位消除位填充干扰；
u 实测抗电磁干扰能力提升6倍；
控制位升级
FDF位标识帧类型（显性=CAN，隐性=CANFD）；
BRS位触发数据段速率切换（显性=恒定，隐性=加速）；
ESI位显示节点错误状态（显性=主动错误，隐性=被动错误）；
RRS位CAN FD取消了对远程帧的支持，取而代之的是使用远程请求替换位（RRS位）来替代传统的远程传输请求位（RTR位）。
智能驾驶系统：激光雷达点云数据（单帧>50字节）；
新能源三电系统：BMS电池管理（需传输128个电芯数据）；
高端工业机器人：六轴同步控制（周期≤100μs）；
车身控制模块：车门开关、灯光控制（数据量<8字节）；
传统仪表盘：转速/油量显示（刷新率≤50Hz）；
基础传感器网络：温湿度采集（非实时需求）；
通过CANFD-CAN桥接器实现协议转换（如TI TCAN4550芯片），在同一个网络中兼容两种设备，逐步完成协议过渡。
CAN协议最早是由博士为了解决汽车电子系统中复杂线束和电磁干扰而推出的协议，后来应用逐渐扩展到工业控制、医疗、航空航天等邻域。随着应用的复杂与数据量的提升，又在2015年推出了CANFD,CANFD有更快的数据传输能力以及更可靠的校验，并且CANFD能向下兼容CAN协议，从而接入普通的CAN网络。
无论是汽车电子工程师还是工业自动化开发者，理解CAN与CANFD的核心差异已成为必修课。选择升级的关键在于：评估数据传输量、实时性需求与改造成本，在性能提升与工程可行性之间找到最佳平衡点。
