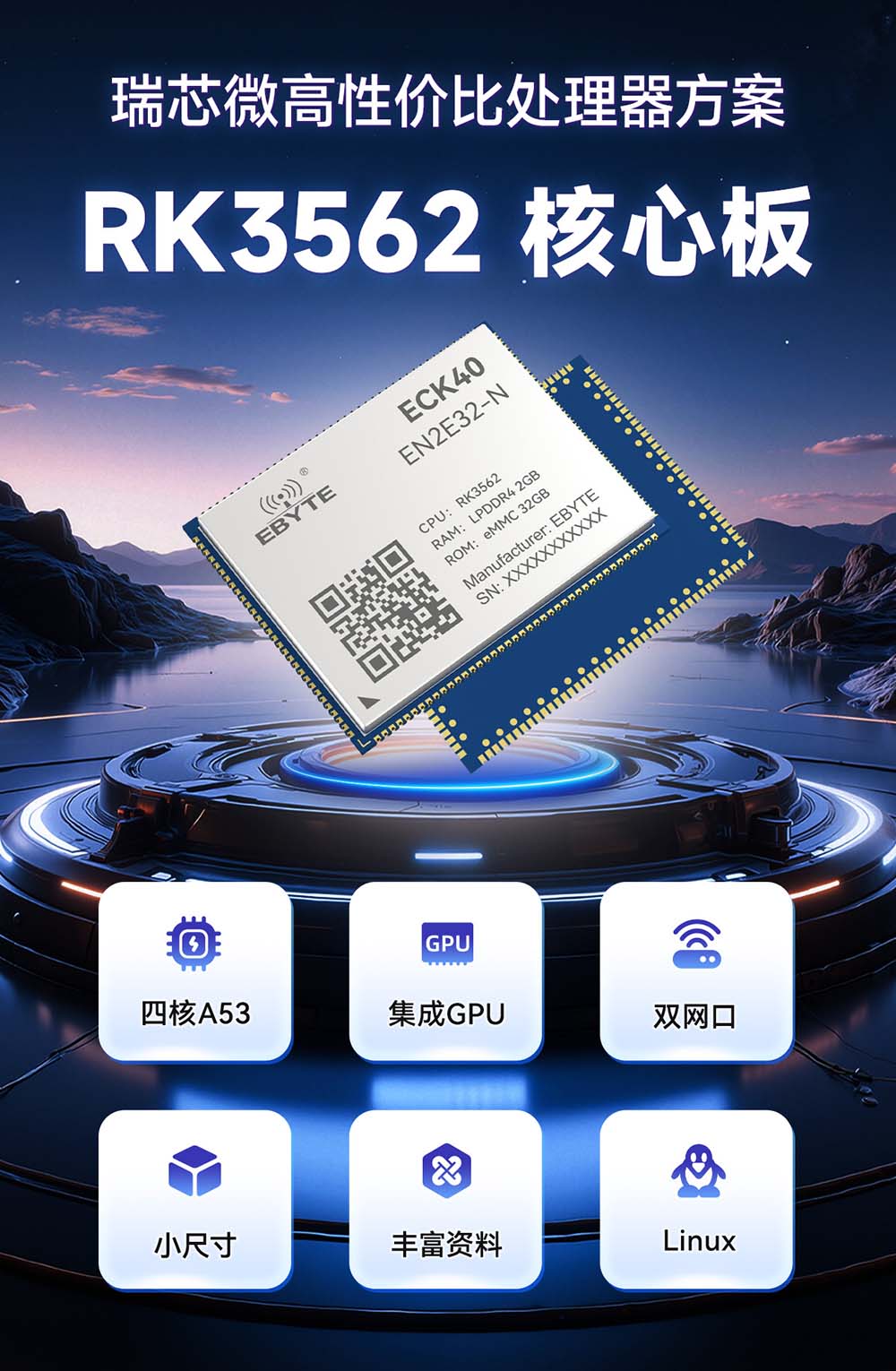

ECK40-EN2E32-N (2)
ECK40-EN2E32-N (3)
ECK40-EN2E32-N (4)
ECK40-EN2E32-N (6)
ECK40-EN2E32-N (7)
ECK40-EN2E32-N (8)
ECK40-EN2E32-N (9)
ECK40-EN2E32-N (10)

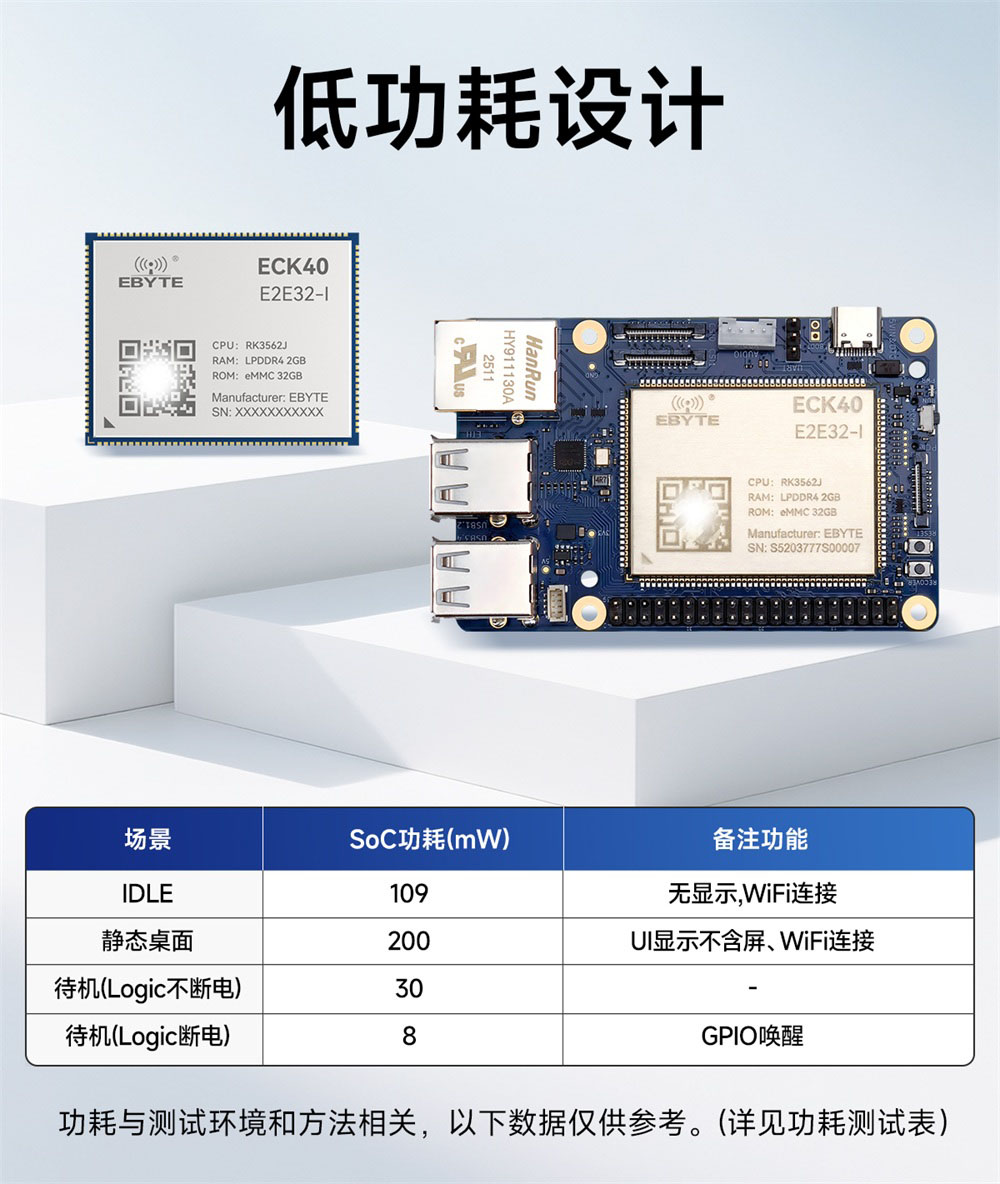

ECK40-EN2E32-N (11)
ECK40-EN2E32-N (12)
ECK40-EN2E32-N (13)
ECK40-EN2E32-N (14)
ECK40-EN2E32-N (15)

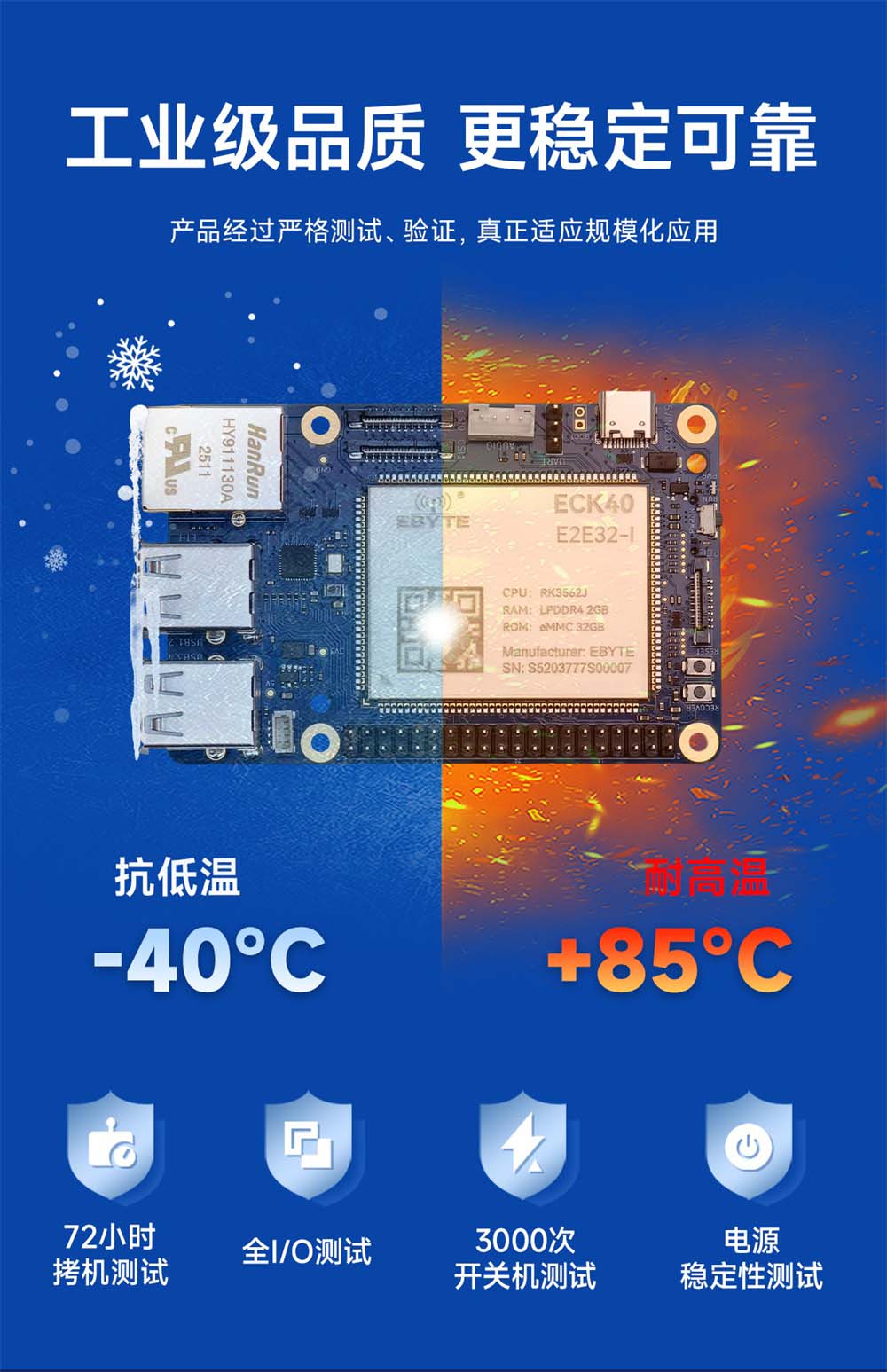

ECK40-EN2E32-N (16)
ECK40-EN2E32-N (17)
ECK40-EN2E32-N (18)

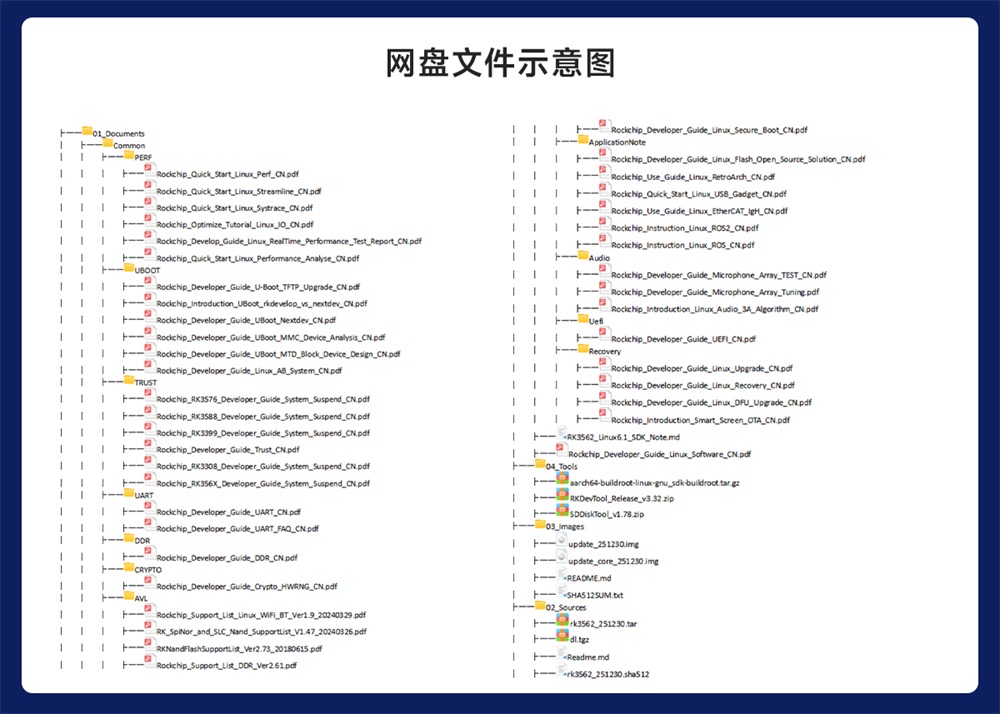

ECK40-EN2E32-N (19)
ECK40-EN2E32-N (20)
ECK40-EN2E32-N (21)
ECK40-EN2E32-N (22)
ECK40-EN2E32-N (23)

功能	功能描述

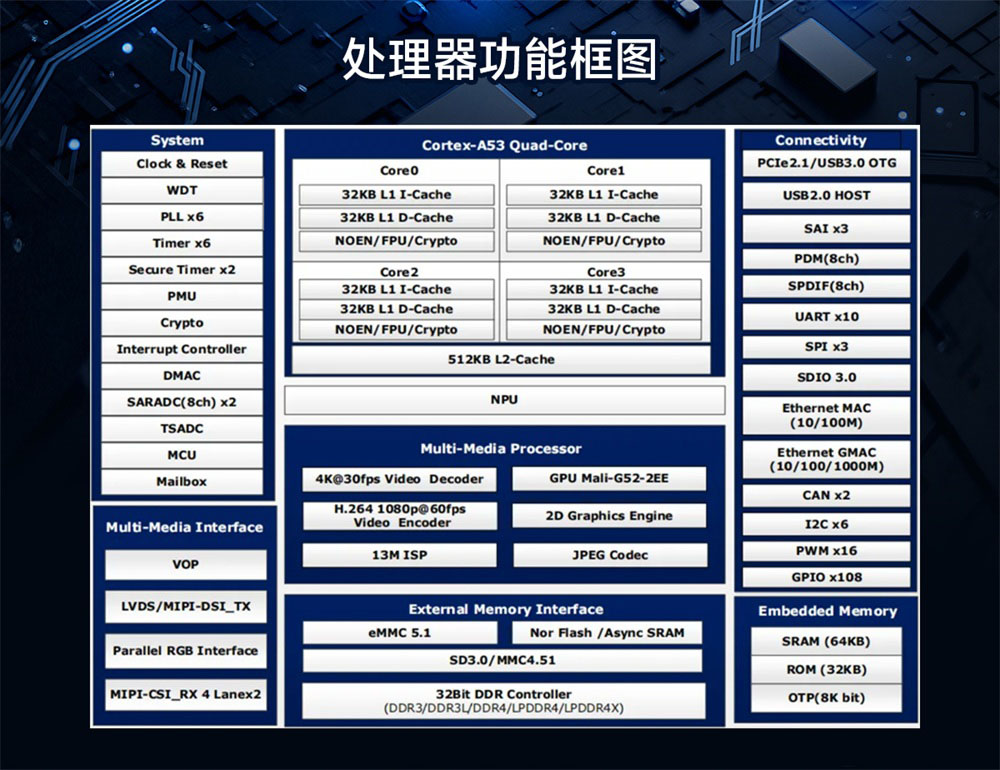

CPU	RK3562J/RK3562, 22nm;
	Quad-core ARM Cortex-A53(64bit), up to 2.0GHz;
	ARM Cortex-M0 MCU, up to 200MHz;
	NPU, up to 1 TOPS (RK3562J not support);
	GPU, Mali-G52-2EE;
MEM	On board 2GB LPDDR4;
FLASH	On board 32GB eMMC;
Video Engine	H.265 decoder up to 4K@30fps;
	H.264 decoder up to 1080P@60fps;
	JPEG decoder up to 65536x65536;
	H.264 encoder up to 1080P@60fps;
	JPEG encoder up to 8192x8192;
Video Output	1x RGB Parallel interface, up to 2048x1080@60fps;
	1x LVDS interface, up to 800x1280@60fps;
	1x 4-lane MIPI DSI interface, up to 2048x1080@60fps;
Video Input	2x 4-lane or 4x 2-lane MIPI CSI V1.2, up to 2.5Gbps per lane;
Audio	3x SAI, support I2S, PCM, TDM, sample rate up to 192KHz;
	1x SPDIF;
	1x PDM, up to 8 channels, sample rate up to 192KHz;
	1x single end or differential mode Micro-phone input (RK809);
	1x class-AB PA to drive Head-phone output (RK809);
	1x class-D PA to drive speaker output (RK809);
SDMMC	2x SDMMC;
MAC	1x MAC, 10/100 Mbps port with RMII interfaces;
MAC	1x GMAC, 10/100/1000 Mbps port with RGMII and RMII interfaces;
USB 2.0 HOST	1x USB 2.0 HOST;
Multi-PHY	1x USB 2.0 OTG;
Multi-PHY	1x USB 3.0 HOST/PCIe 2.1, one lane, RC mode only;
SPI	3x SPI Controller, two chip-select per SPI;
I2C	6x I2C Master, standard mode 100Kbit/s and fast mode 400Kbit/s;
UART	10x UART, up to 4Mbps baud rate;
PWM	16x on-chip PWM, embedded 32bits timer/counter;
CAN	2x CAN controllers, support CAN 2.0B protocol;
SARADC	16x single-ended input, 10bits resolution, up to 1MS/s;
GPIO	86x GPIO, Supports Interrupt input;
Power input	DC +5V@1A;
Power output	DC +3.3V@500mA(VCC_3V3);
Power output	DC +3.3V@100mA(VCCIO_ACODEC);
Temperature	Operating Temperature: -25 to +85 °C / -40 to +85 °C;

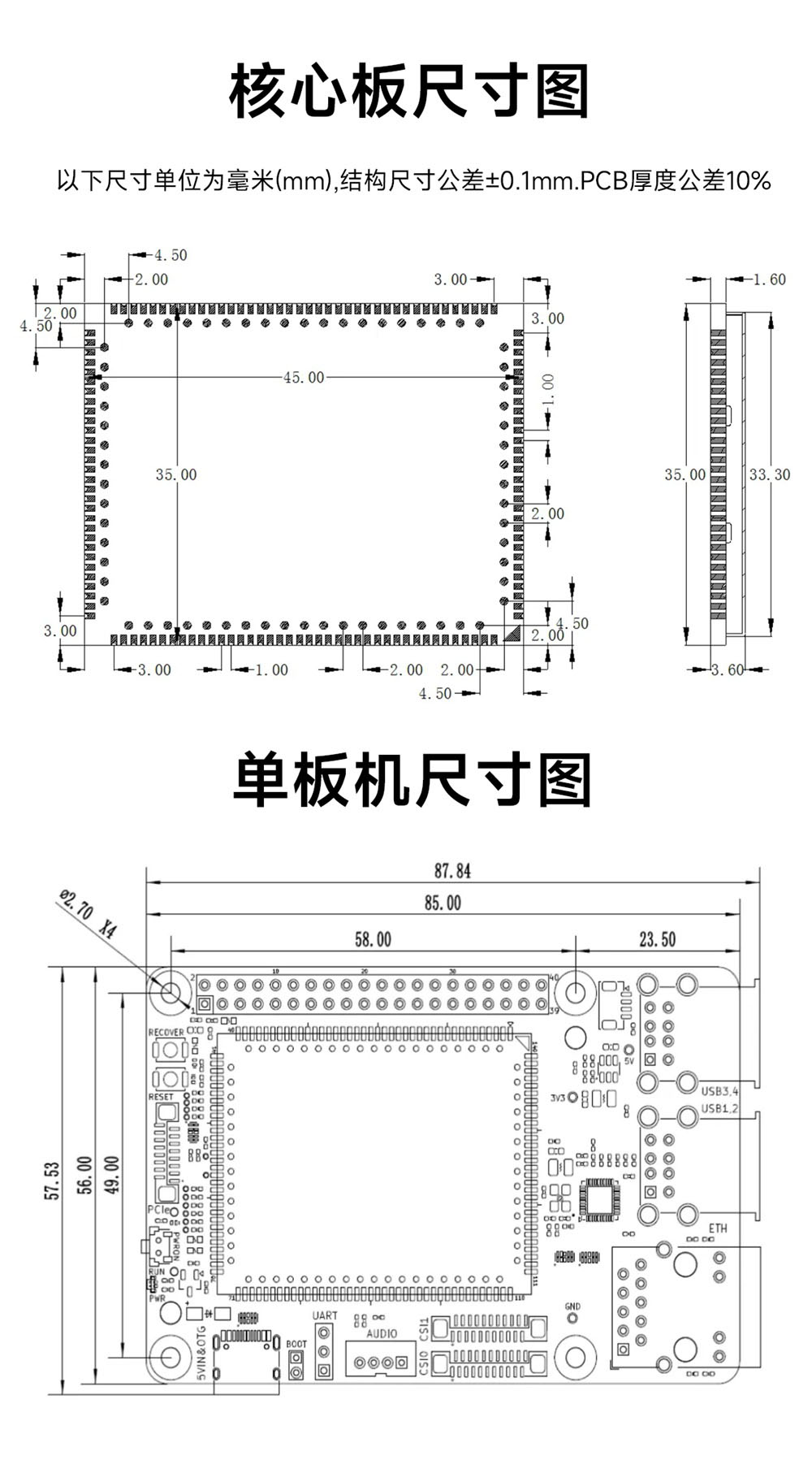

Dimensions	45mm x 35mm;

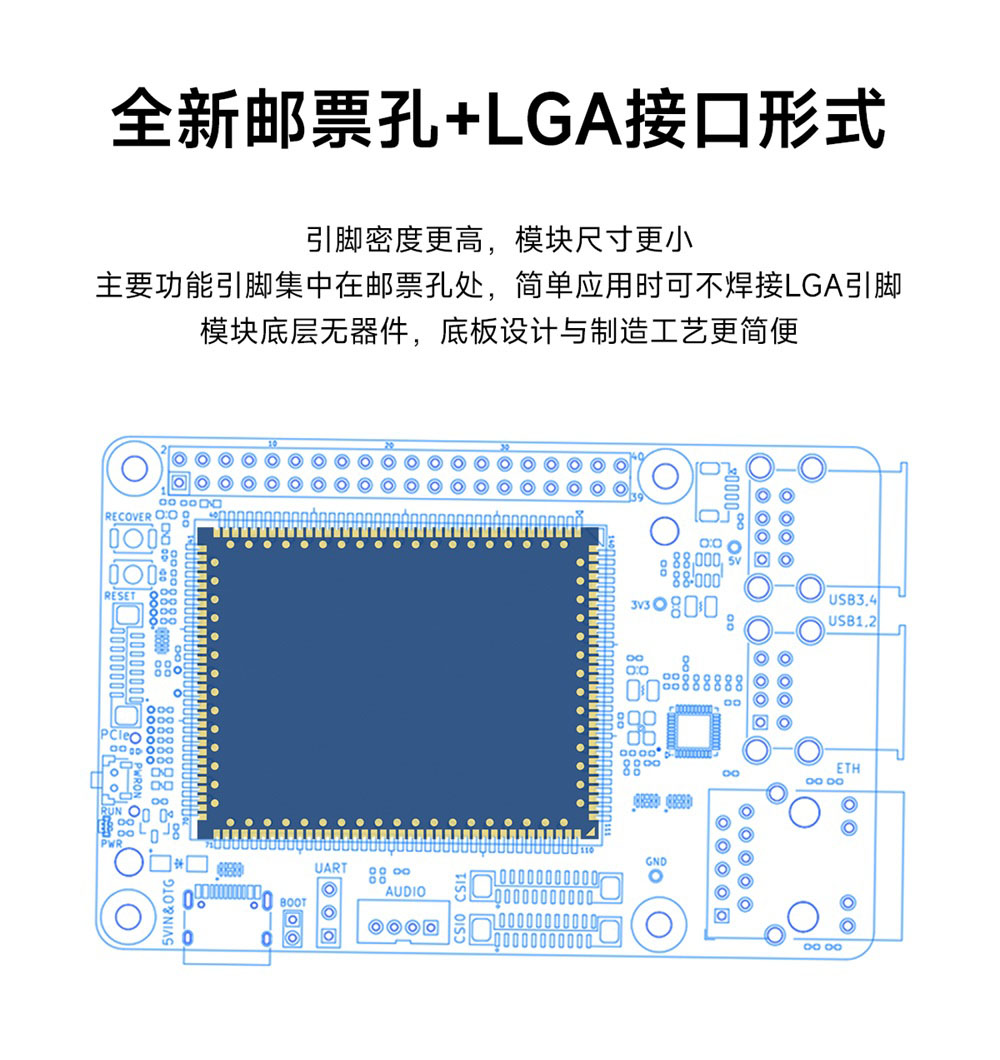

Interface type	140 PIN 邮票孔 + 66 PIN LGA

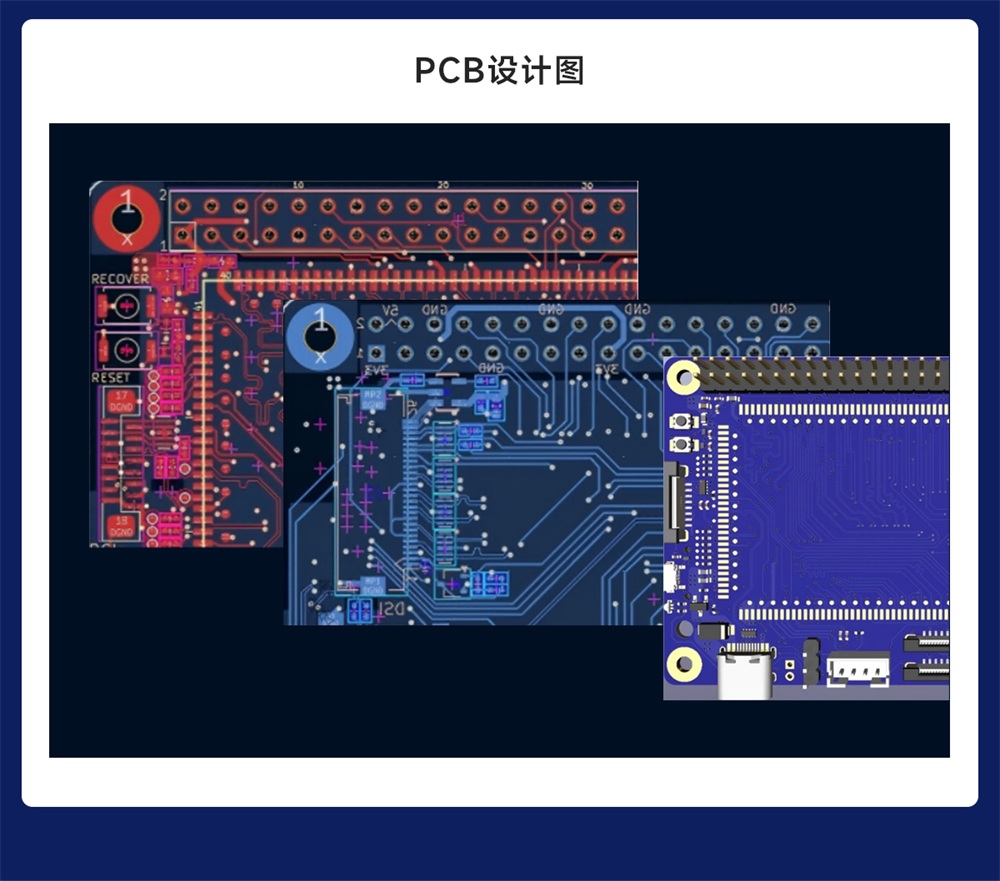

PCB technology	10-layer board design;

LLGA	Pin Name	MPU	Type	Power Rail	Power Pin
001	GPIO3_D7_d	W2	DIO	VCC_3V3/3.3V	VCCIO6
002	GPIO4_A0_d	Y3	DIO	VCC_3V3/3.3V	VCCIO6
003	GPIO3_D6_d	Y2	DIO	VCC_3V3/3.3V	VCCIO6
004	GPIO4_A4_d	AA3	DIO	VCC_3V3/3.3V	VCCIO6
005	GPIO4_A2_d	AA1	DIO	VCC_3V3/3.3V	VCCIO6
006	GPIO4_A3_d	AA2	DIO	VCC_3V3/3.3V	VCCIO6
007	DGND		PWR	GND/0V	--
008	GPIO3_D4_d	AB3	DIO	VCC_3V3/3.3V	VCCIO6
009	GPIO3_D5_d	AB2	DIO	VCC_3V3/3.3V	VCCIO6
010	GPIO4_B3_d	AC2	DIO	VCC_3V3/3.3V	VCCIO6
011	GPIO4_B2_d	AC1	DIO	VCC_3V3/3.3V	VCCIO6
012	GPIO3_A1_d	1L1	DIO	VCCIO_ACODEC/3.3V	VCCIO1
013	GPIO3_A0_d	1M1	DIO	VCCIO_ACODEC/3.3V	VCCIO1
014	DGND		PWR	GND/0V	--
015	MIPI_CSI_RX0_D3P	AF5	DI		MIPI_CSI_RX0_AVDD
016	MIPI_CSI_RX0_D3N	AG5	DI		MIPI_CSI_RX0_AVDD
017	MIPI_CSI_RX0_D2P	AF6	DI		MIPI_CSI_RX0_AVDD
018	MIPI_CSI_RX0_D2N	AG6	DI		MIPI_CSI_RX0_AVDD
019	DGND		PWR	GND/0V	--
020	MIPI_CSI_RX0_CLK0P	AF7	DI		MIPI_CSI_RX0_AVDD
021	MIPI_CSI_RX0_CLK0N	AG7	DI		MIPI_CSI_RX0_AVDD
022	DGND		PWR	GND/0V	--
023	MIPI_CSI_RX0_D1P	AF8	DI		MIPI_CSI_RX0_AVDD
024	MIPI_CSI_RX0_D1N	AG8	DI		MIPI_CSI_RX0_AVDD
025	MIPI_CSI_RX0_D0P	AF9	DI		MIPI_CSI_RX0_AVDD
026	MIPI_CSI_RX0_D0N	AG9	DI		MIPI_CSI_RX0_AVDD
027	DGND		PWR	GND/0V	--
028	MIPI_CSI_RX0_CLK1P	1P7	DI		MIPI_CSI_RX0_AVDD
029	MIPI_CSI_RX0_CLK1N	1R7	DI		MIPI_CSI_RX0_AVDD
030	DGND		PWR	GND/0V	--
031	LVDS_DSI_TX_D3P	AG10	DO		MIPI_DSI_TX/LVDS_TX_AVDD
032	LVDS_DSI_TX_D3N	AF10	DO		MIPI_DSI_TX/LVDS_TX_AVDD
033	LVDS_DSI_TX_D2P	AF11	DO		MIPI_DSI_TX/LVDS_TX_AVDD
034	LVDS_DSI_TX_D2N	AG11	DO		MIPI_DSI_TX/LVDS_TX_AVDD
035	DGND		PWR	GND/0V	--
036	LVDS_DSI_TX_CLKP	AG12	DO		MIPI_DSI_TX/LVDS_TX_AVDD
037	LVDS_DSI_TX_CLKN	AF12	DO		MIPI_DSI_TX/LVDS_TX_AVDD
038	DGND		PWR	GND/0V	--
039	LVDS_DSI_TX_D1P	AF13	DO		MIPI_DSI_TX/LVDS_TX_AVDD
040	LVDS_DSI_TX_D1N	AG13	DO		MIPI_DSI_TX/LVDS_TX_AVDD
041	LVDS_DSI_TX_D0P	AG14	DO		MIPI_DSI_TX/LVDS_TX_AVDD
042	LVDS_DSI_TX_D0N	AF14	DO		MIPI_DSI_TX/LVDS_TX_AVDD
043	DGND		PWR	GND/0V	--
044	GPIO0_B6_d	AE15	DIO	VCC3V3_PMU/3.3V	PMUIO1
045	GPIO0_B5_d	AF16	DIO	VCC3V3_PMU/3.3V	PMUIO1
046	GPIO0_C6_d	AF19	DIO	VCC3V3_PMU/3.3V	PMUIO1
047	GPIO0_C7_d	AE19	DIO	VCC3V3_PMU/3.3V	PMUIO1
048	GPIO0_D0_u	AF20	DIO	VCC3V3_PMU/3.3V	PMUIO1
049	GPIO0_D1_u	AE20	DIO	VCC3V3_PMU/3.3V	PMUIO1
050	GPIO0_A5_d	AE22	DIO	VCC3V3_PMU/3.3V	PMUIO0
051	GPIO0_A4_u	1R15	DIO	VCC3V3_PMU/3.3V	PMUIO0
052	GPIO0_A6_d	AG24	DIO	VCC3V3_PMU/3.3V	PMUIO0
053	DGND		PWR	GND/0V	--
054	USB30_OTG0_DP	AF27	DIO		USB_AVDD
055	USB30_OTG0_DM	AF26	DIO		USB_AVDD
056	USB30_OTG0_VBUSDET	1P14	DI	VCC_3V3/3.3V	USB_AVDD_3V3
057	USB30_OTG0_ID	1P15	DI	USB_AVDD_1V8/1.8V	USB_AVDD_1V8
058	DGND		PWR	GND/0V	--
059	USB20_HOST1_DP	AE27	DIO		USB_AVDD
060	USB20_HOST1_DM	AE26	DIO		USB_AVDD
061	DGND		PWR	GND/0V	--
062	USB30_PCIE20_TXDP	AD26	DO		MULTI_PHY_AVDD
063	USB30_PCIE20_TXDN	AD27	DO		MULTI_PHY_AVDD
064	DGND		PWR	GND/0V	--
065	PCIE20_REFCLKP	AC26	DO		MULTI_PHY_AVDD
066	PCIE20_REFCLKN	AC27	DO		MULTI_PHY_AVDD
067	DGND		PWR	GND/0V	--
068	USB30_PCIE20_RXDP	AB26	DI		MULTI_PHY_AVDD
069	USB30_PCIE20_RXDN	AB27	DI		MULTI_PHY_AVDD
070	DGND		PWR	GND/0V	--
071	VCC5V0_SYS		PWR	VCC5V0/5.0V	PMIC
072	VCC5V0_SYS		PWR	VCC5V0/5.0V	PMIC
073	VCC5V0_SYS		PWR	VCC5V0/5.0V	PMIC
074	DGND		PWR	GND/0V	--
075	VCC_3V3		PWR	SWOUT2/3.3V	PMIC
076	VCCIO_ACODEC		PWR	VCCIO_ACODEC/3.3V	PMIC
077	HPL_OUT		AO		PMIC
078	HP_SNS		AO		PMIC
079	HPR_OUT		AO		PMIC
080	MIC1N_R		AI		PMIC
081	MIC1P_L		AI		PMIC
082	DGND		PWR	GND/0V	--
083	PMIC_PWRON		DI		PMIC
084	RESETn	1P12	DIO	VCC3V3_PMU/3.3V	PMUIO0
085	DGND		PWR	GND/0V	--
086	GPIO1_D3_d	AA25	DIO	VCC_3V3/3.3V	VCCIO4
087	GPIO1_D4_d	Y27	DIO	VCC_3V3/3.3V	VCCIO4
088	GPIO1_D2_d	Y26	DIO	VCC_3V3/3.3V	VCCIO4
089	GPIO1_D1_d	Y25	DIO	VCC_3V3/3.3V	VCCIO4
090	GPIO1_D5_d	W26	DIO	VCC_3V3/3.3V	VCCIO4
091	GPIO2_A1_d	W25	DIO	VCC_3V3/3.3V	VCCIO4
092	GPIO1_D6_d	V27	DIO	VCC_3V3/3.3V	VCCIO4
093	GPIO1_D0_d	V26	DIO	VCC_3V3/3.3V	VCCIO4
094	DGND		PWR	GND/0V	--
095	GPIO1_C2_d	V25	DIO	VCC_3V3/3.3V	VCCIO4
096	GPIO1_C1_d	U26	DIO	VCC_3V3/3.3V	VCCIO4
097	GPIO1_C6_d	U25	DIO	VCC_3V3/3.3V	VCCIO4
098	GPIO1_C5_d	T27	DIO	VCC_3V3/3.3V	VCCIO4
099	GPIO1_C4_d	T26	DIO	VCC_3V3/3.3V	VCCIO4
100	GPIO1_C3_d	T25	DIO	VCC_3V3/3.3V	VCCIO4
101	GPIO2_A0_d	1J15	DIO	VCC_3V3/3.3V	VCCIO4
102	GPIO1_B4_u	R26	DIO	VCCIO_SD/3.3V	VCCIO3
103	DGND		PWR	GND/0V	--
104	GPIO1_B3_u	R25	DIO	VCCIO_SD/3.3V	VCCIO3
105	GPIO1_C0_d	P27	DIO	VCCIO_SD/3.3V	VCCIO3
106	GPIO1_C7_d	1J14	DIO	VCC_3V3/3.3V	VCCIO4
107	GPIO1_D7_d	1H15	DIO	VCC_3V3/3.3V	VCCIO4
108	GPIO1_B7_u	P25	DIO	VCCIO_SD/3.3V	VCCIO3
109	GPIO1_B6_u	N26	DIO	VCCIO_SD/3.3V	VCCIO3
110	GPIO1_B5_u	N25	DIO	VCCIO_SD/3.3V	VCCIO3
111	SARADC0_IN3	G26	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
112	SARADC0_IN7	F25	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
113	SARADC0_IN1_KEY	F26	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
114	SARADC0_IN2	E25	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
115	SARADC0_IN6	E27	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
116	SARADC0_IN5	E26	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
117	SARADC0_IN4	D25	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
118	SARADC0_BOOT	D26	AI	VCC_1V8/1.8V	ADC0_AVDD1V8
119	DGND		PWR	GND/0V	--
120	GPIO3_B7_d	G2	DIO	VCC_3V3/3.3V	VCCIO5
121	GPIO3_B6_d	G3	DIO	VCC_3V3/3.3V	VCCIO5
122	GPIO4_B5_d	M3	DIO	VCC_3V3/3.3V	VCCIO6
123	GPIO4_B4_d	M2	DIO	VCC_3V3/3.3V	VCCIO6
124	GPIO4_B6_d	N3	DIO	VCC_3V3/3.3V	VCCIO6
125	GPIO3_C4_d	N1	DIO	VCC_3V3/3.3V	VCCIO6
126	GPIO3_C5_d	N2	DIO	VCC_3V3/3.3V	VCCIO6
127	GPIO3_C6_d	P3	DIO	VCC_3V3/3.3V	VCCIO6
128	GPIO3_C7_d	P2	DIO	VCC_3V3/3.3V	VCCIO6
129	GPIO3_D0_d	R3	DIO	VCC_3V3/3.3V	VCCIO6
130	DGND		PWR	GND/0V	--
131	GPIO3_D1_d	R1	DIO	VCC_3V3/3.3V	VCCIO6
132	GPIO3_D2_d	R2	DIO	VCC_3V3/3.3V	VCCIO6
133	GPIO3_D3_d	T3	DIO	VCC_3V3/3.3V	VCCIO6
134	GPIO4_B1_d	T2	DIO	VCC_3V3/3.3V	VCCIO6
135	GPIO4_B7_d	U1	DIO	VCC_3V3/3.3V	VCCIO6
136	GPIO4_A1_d	U2	DIO	VCC_3V3/3.3V	VCCIO6
137	GPIO4_B0_d	V3	DIO	VCC_3V3/3.3V	VCCIO6
138	GPIO4_A7_d	V2	DIO	VCC_3V3/3.3V	VCCIO6
139	GPIO4_A5_d	W3	DIO	VCC_3V3/3.3V	VCCIO6
140	GPIO4_A6_d	W1	DIO	VCC_3V3/3.3V	VCCIO6
A01	DGND		PWR	GND/0V	--
A02	SARADC1_IN7	1.00E+01	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A03	SARADC1_IN2	1F2	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A04	SARADC1_IN0	1F1	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A05	SARADC1_IN4	1H1	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A06	SARADC1_IN1	1J1	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A07	SARADC1_IN6	1K1	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A08	SARADC1_IN3	1J2	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A09	SARADC1_IN5	1L2	AI	VCC_1V8/1.8V	ADC1_AVDD1V8
A10	DGND		PWR	GND/0V	--
A11	GPIO3_B0_d	1M2	DIO	VCCIO_ACODEC/3.3V	VCCIO1
A12	DGND		PWR	GND/0V	--
A13	MIPI_CSI_RX1_D3P	AD1	DI		MIPI_CSI_RX1_AVDD
A14	MIPI_CSI_RX1_D3N	AD2	DI		MIPI_CSI_RX1_AVDD
A15	MIPI_CSI_RX1_D2P	AE1	DI		MIPI_CSI_RX1_AVDD
A16	MIPI_CSI_RX1_D2N	AF1	DI		MIPI_CSI_RX1_AVDD
A17	DGND		PWR	GND/0V	--
A18	MIPI_CSI_RX1_CLK0P	AF2	DI		MIPI_CSI_RX1_AVDD
A19	MIPI_CSI_RX1_CLK0N	AG2	DI		MIPI_CSI_RX1_AVDD
B01	MIPI_CSI_RX1_D1P	AF3	DI		MIPI_CSI_RX1_AVDD
B02	MIPI_CSI_RX1_D1N	AG3	DI		MIPI_CSI_RX1_AVDD
B03	MIPI_CSI_RX1_D0P	AF4	DI		MIPI_CSI_RX1_AVDD
B04	MIPI_CSI_RX1_D0N	AG4	DI		MIPI_CSI_RX1_AVDD
B05	DGND		PWR	GND/0V	--
B06	MIPI_CSI_RX1_CLK1P	1P3	DI		MIPI_CSI_RX1_AVDD
B07	MIPI_CSI_RX1_CLK1N	1R3	DI		MIPI_CSI_RX1_AVDD
B08	DGND		PWR	GND/0V	--
B09	GPIO0_B7_d	AF15	DIO	VCC3V3_PMU/3.3V	PMUIO1
B10	GPIO0_C3_d	AE16	DIO	VCC3V3_PMU/3.3V	PMUIO1
B11	GPIO0_C2_d	AG17	DIO	VCC3V3_PMU/3.3V	PMUIO1
B12	GPIO0_C0_d	AF17	DIO	VCC3V3_PMU/3.3V	PMUIO1
B13	GPIO0_B3_d	AE17	DIO	VCC3V3_PMU/3.3V	PMUIO1
B14	GPIO0_B4_d	AF18	DIO	VCC3V3_PMU/3.3V	PMUIO1
C01	VCC5V0_SYS		PWR	VCC5V0/5.0V	PMIC
C02	DGND		PWR	GND/0V	--
C03	VCC_3V3		PWR	SWOUT2/3.3V	PMIC
C04	DGND		PWR	GND/0V	--
C05	SPKN_OUT		AO	VCC_SPK	PMIC
C06	SPKP_OUT		AO	VCC_SPK	PMIC
C07	DGND		PWR	GND/0V	--
C08	PMIC_EXT_EN		DO	VCC5V0/5.0V	PMIC
C09	PMIC_32KOUT		DO	VCCA1V8_PMU/1.8V	PMIC
C10	DGND		PWR	GND/0V	--
C11	GPIO0_C5_d	AE18	DIO	VCC3V3_PMU/3.3V	PMUIO1
C12	GPIO0_C4_d	AG19	DIO	VCC3V3_PMU/3.3V	PMUIO1
C13	GPIO0_A7_d	AG21	DIO	VCC3V3_PMU/3.3V	PMUIO0
C14	DGND		PWR	GND/0V	--
C15	GPIO0_B0_d	AF21	DIO	VCC3V3_PMU/3.3V	PMUIO0
C16	GPIO0_A0_d	AE24	DIO	VCC3V3_PMU/3.3V	PMUIO0
C17	I2C0_SCL_PMIC	AG23	DIO	VCC3V3_PMU/3.3V	PMUIO0
C18	I2C0_SDA_PMIC	AE23	DIO	VCC3V3_PMU/3.3V	PMUIO0
C19	DGND		PWR	GND/0V	--
D01	DGND		PWR	GND/0V	--
D02	GPIO3_B5_d	D1	DIO	VCC_3V3/3.3V	VCCIO5
D03	GPIO3_C3_d	D3	DIO	VCC_3V3/3.3V	VCCIO5
D04	GPIO3_C2_d	E1	DIO	VCC_3V3/3.3V	VCCIO5
D05	DGND		PWR	GND/0V	--
D06	GPIO3_C1_d	E2	DIO	VCC_3V3/3.3V	VCCIO5
D07	GPIO3_B4_d	F2	DIO	VCC_3V3/3.3V	VCCIO5
D08	GPIO3_B3_d	G1	DIO	VCC_3V3/3.3V	VCCIO5
D09	GPIO3_C0_d	H2	DIO	VCC_3V3/3.3V	VCCIO5
D10	DGND		PWR	GND/0V	--
D11	GPIO3_B2_d	H3	DIO	VCC_3V3/3.3V	VCCIO5
D12	GPIO3_A6_d	J1	DIO	VCCIO_ACODEC/3.3V	VCCIO1
D13	GPIO3_A7_d	L2	DIO	VCCIO_ACODEC/3.3V	VCCIO1
D14	DGND		PWR	GND/0V	--

批量采购/定制产品

【销售专线】：4000-330-990 7x24小时销售服务热线

【联系邮箱】：support@cdebyte.com

技术咨询

【在线提交】：https://www.ebyte.com/apple-technology.html

【联系邮箱】：support@cdebyte.com

技术应用

> ECK32-T527B核心板：工业级嵌入式“全能芯”解决方案

> ECB32-PGB工业级单板机：基于全志T527嵌入式方案详解

> ECK32-T527B系列嵌入式核心板工业物联网网关应用测评报告

> ECB32-PGB系列单板机工业物联网网关应用测评报告

> 基于STM32核心板E01和E01C无线模块驱动移植案例教程2

> 基于STM32核心板的E01和E01C无线模块驱动移植案例教程1

> ECB20-PG6Y28C-I嵌入式单板机工业应用方案测评报告

> ECB20-PG6Y28C-I单板机深度测评报告：嵌入式开发助手

> 工业级双频WiFi串口服务器实现数据双向透明传输

> 在单片机上移植国产RT-thread操作系统的教程分享

> LoRa/ZigBee/蓝牙/WiFi等纯国产无线模组方案推荐

> ARM嵌入式工业级单板机ECB30产品简介

> 全国产全志T113-i处理器的ECK30系列核心板新品推荐

产品型号	处理器型号	处理器主频Hz	内存容量MB	存储容量MB	工作电压V	接口形式	产品尺寸mm	工作温度℃	功能特点
ECK40-EN2E32-N	RK3562	2.0G	2G	32G	5.0	LCC+LGA	45x35x3.6	-25~85	瑞芯微RK3562，2.0GHz四核A53，2GB LPDDR4内存，32GB存储，集成GPU+NPU，高性能，国产宽温级，Linux核心板
ECK40-E2E32-I	RK3562J	1.8G	2G	32G	5.0	LCC+LGA	45x35x3.6	-45~85	瑞芯微RK3562J，1.8GHz四核A53，2GB LPDDR4内存，32GB存储，集成GPU，高性能，国产工业级，Linux核心板。
ECK41-E1-N	RK3506G	1.2G	128	N/A	5	LCC+LGA	29253.1	-25⁓85	瑞芯微RK3506G2，1.2GHz三核A7，集成128MB内存，小尺寸，高性价比，支持Linux、LVGL。
ECK41-E1N2-N	RK3506G	1.2G	128	256	5	LCC+LGA	29253.1	-25⁓85	瑞芯微RK3506G2，1.2GHz三核A7，集成128MB内存，256MB存储，小尺寸，高性价比，支持Linux、LVGL。
ECK10-135D5E8-C	STM32MP135DAF7	1G	512	8GB	5	金手指	67.6304.5	0⁓70	高可靠嵌入式核心板，可用于服务器、网关等算力控制场景，金手指封装方便更换，低功耗
ECK10-135D2-C	STM32MP135DAF7	1G	256	0	5	金手指	67.6304.5	0⁓70	高可靠嵌入式核心板，可用于服务器、网关等算力控制场景，金手指封装方便更换，低功耗
ECK33-BCE2E16-I	T536MX-CEX	1.6G	2GB	16GB	5	LGA	45433.5	-40~+85	高性能四核A55，多核异构ARM+RISC-V，ECC保护，LPDDR4内存，工业级，支持Linux；
ECK33-B2N4E32-I	T536MX-CEN2	1.6G	4GB	32GB	5	LGA	45433.5	-40~+85	高性能四核A55，人工智能2TOPS NPU，多核异构ARM+RISC-V，ECC保护，LPDDR4内存，工业级，支持Linux；
ECK32-T527B4E32-N	T527M/MN	1.8G	4GB	32GB	5.0	LGA	45433.5	-25~85	高性能八核A55，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，宽温级，高性价比，支持Linux；
ECK32-T527B2E16-I	T527M/MN	1.8G	2GB	16GB	5.0	LGA	45433.5	-40~85	高性能八核A55，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，工业级，高性价比，支持Linux；
ECK32-T527BN4E32-N	T527M/MN	1.8G	4GB	32GB	5.0	LGA	45433.5	-25~85	高性能八核A55，人工智能2TOPS NPU，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，宽温级，支持Linux；
ECK32-T527BN4E32-I	T527M/MN	1.8G	4GB	32GB	5.0	LGA	45433.5	-40~85	高性能八核A55，人工智能2TOPS NPU，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，工业级，支持Linux；
ECK30-T13IC1E8-I	T113-i	1.2G	1G	8G	5	BTB	46365.3mm	-40℃~85℃	工业级，国产化，多核异构，高性价比，高可靠性
ECK30-T13IC5E8-I	T113-i	1.2G	512	8G	5	BTB	46365.3	-40~85	工业级，国产化高性能，多核异构，高性价比，高可靠性
ECK30-T13IC2N2-I	T113-i	1.2G	256	256	5	BTB	46365.3	-40~85	工业级，国产化高性能，多核异构，高性价比，高可靠性
ECK20-6Y28C5E8-I	MCIMX6Y2CVM08AB	792M	512	8G	5	BTB	46366.8	-40~85	工业级,低功耗,高性价比,高可靠性,支持Linux,支持QT
ECK20-6Y28C5E8-C	MCIMX6Y2CVM08AB	792M	512	8G	5	BTB	46366.8	-0~70	低功耗，高性价比，高可靠性，支持Linux，支持QT
ECK20-6Y28C2N5-I	MCIMX6Y2CVM08AB	792M	256	512	5	BTB	46366.8	-40~85	工业级，低功耗，高性价比，高可靠性，支持Linux，支持QT
ECK31-T13SA2MN2M	T113-S4	1.2G	256	256	5	邮票孔	35293.0	-25 - 85	全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT
ECK31-T13SA2ME8G	T113-S4	1.2G	256	8GB	5	邮票孔	35293.0	-25 - 85	全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT
ECK31-T13SA1MN2M	T113-S3	1.2G	128	256	5	邮票孔	35293.0	-25 - 85	全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT
ECK31-T13SA1ME8G	T113-S3	1.2G	128	8GB	5	邮票孔	35293.0	-25 - 85	全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT
ECK30-T13IA1GE8G-I	T113-i	1.2G	1G	8G	5	邮票孔	45353.6	-40~ +85	全国产工业级，双核ARM+RISC-V，高清显示，高可靠性，支持Linux，支持QT
ECK30-T13IA5ME8G-I	T113-i	1.2G	512	8G	5	邮票孔	45353.6	-40~ +85	全国产工业级，双核ARM+RISC-V，高清显示，高可靠性，支持Linux，支持QT
ECK30-T13IA2MN2M-I	T113-i	1.2G	256	256	5	邮票孔	45353.6	-40~ +85	全国产工业级，双核ARM+RISC-V，高清显示，高可靠性，支持Linux，支持QT
ECK20-6Y28A5ME8G-I	MCIMX6Y2CVM08AB	792M	512	8GB	5	邮票孔	38383	-40~+85	工业级，低功耗，高性价比，高可靠性，支持Linux，支持QT
ECK20-6Y28A5ME8G-C	MCIMX6Y2CVM08AB	792M	512	8GB	5	邮票孔	38383	0 ~ 70	低功耗，高性价比，高可靠性，支持Linux，支持QT
ECK20-6Y28A2MN5M-I	MCIMX6Y2CVM08AB	792M	256	512	5	邮票孔	38383	-40~+85	工业级，低功耗，高性价比，高可靠性，支持Linux，支持QT
ECK10-131A2M2M-I	STM32MP131AAF3	650M	256	256	5	邮票孔	38323.1	-40~+85	工业级控制主板、高性价比，高可靠性，低功耗
ECK10-135A5M5M-I	STM32MP135AAF3	650M	512	512	5	邮票孔	38323.1	-40~+85	工业控制计算机、高性价比，高可靠性，低功耗，工业级

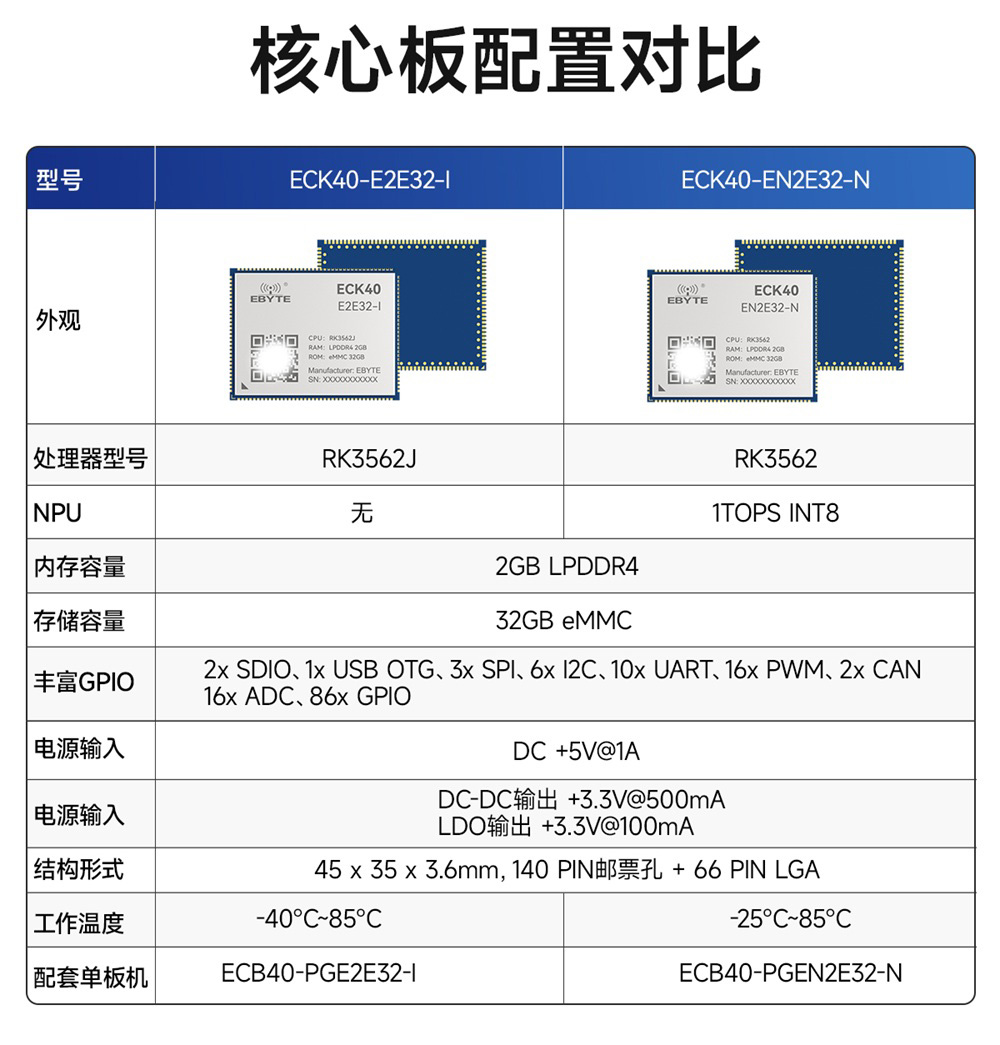

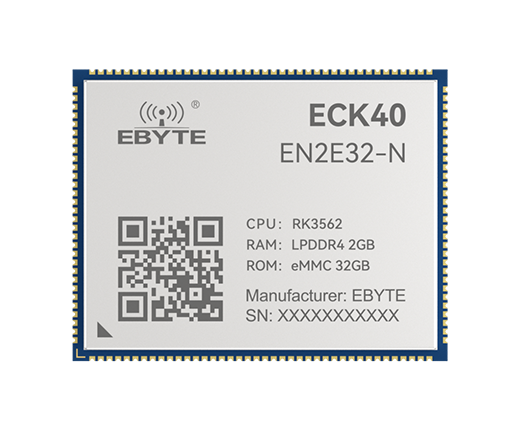

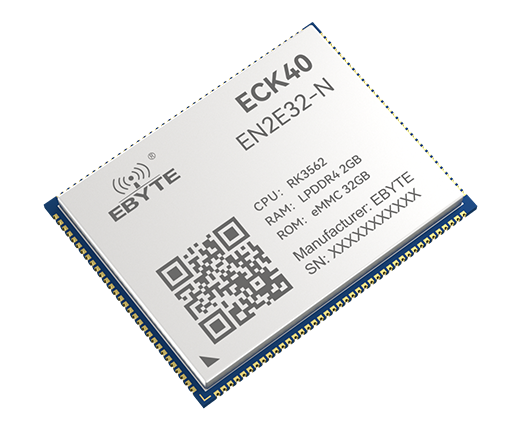

ECK40-EN2E32-N

产品型号：ECK40-EN2E32-N

处理器型号 :RK3562
处理器主频Hz :2.0G
内存容量MB :2G
存储容量MB :32G
工作电压V :5.0
接口形式 :LCC+LGA
产品尺寸mm :45x35x3.6
工作温度℃ :-25~85
功能特点:瑞芯微RK3562，2.0GHz四核A53，2GB LPDDR4内存，32GB存储，集成GPU+NPU，高性能，国产宽温级，Linux核心板

PDF ：

购买：
ECK40-E2E32-I

产品型号：ECK40-E2E32-I

处理器型号 :RK3562J
处理器主频Hz :1.8G
内存容量MB :2G
存储容量MB :32G
工作电压V :5.0
接口形式 :LCC+LGA
产品尺寸mm :45x35x3.6
工作温度℃ :-45~85
功能特点:瑞芯微RK3562J，1.8GHz四核A53，2GB LPDDR4内存，32GB存储，集成GPU，高性能，国产工业级，Linux核心板。

PDF ：

购买：
ECK41-E1-N

产品型号：ECK41-E1-N

处理器型号 :RK3506G
处理器主频Hz :1.2G
内存容量MB :128
存储容量MB :N/A
工作电压V :5
接口形式 :LCC+LGA
产品尺寸mm :29*25*3.1
工作温度℃ :-25⁓85
功能特点:瑞芯微RK3506G2，1.2GHz三核A7，集成128MB内存，小尺寸，高性价比，支持Linux、LVGL。

PDF ：

购买：
ECK41-E1N2-N

产品型号：ECK41-E1N2-N

处理器型号 :RK3506G
处理器主频Hz :1.2G
内存容量MB :128
存储容量MB :256
工作电压V :5
接口形式 :LCC+LGA
产品尺寸mm :29*25*3.1
工作温度℃ :-25⁓85
功能特点:瑞芯微RK3506G2，1.2GHz三核A7，集成128MB内存，256MB存储，小尺寸，高性价比，支持Linux、LVGL。

PDF ：

购买：
ECK10-135D5E8-C

产品型号：ECK10-135D5E8-C

处理器型号 :STM32MP135DAF7
处理器主频Hz :1G
内存容量MB :512
存储容量MB :8GB
工作电压V :5
接口形式 :金手指
产品尺寸mm :67.6*30*4.5
工作温度℃ :0⁓70
功能特点:高可靠嵌入式核心板，可用于服务器、网关等算力控制场景，金手指封装方便更换，低功耗

PDF ：

购买：
ECK10-135D2-C

产品型号：ECK10-135D2-C

处理器型号 :STM32MP135DAF7
处理器主频Hz :1G
内存容量MB :256
存储容量MB :0
工作电压V :5
接口形式 :金手指
产品尺寸mm :67.6*30*4.5
工作温度℃ :0⁓70
功能特点:高可靠嵌入式核心板，可用于服务器、网关等算力控制场景，金手指封装方便更换，低功耗

PDF ：

购买：
ECK33-BCE2E16-I

产品型号：ECK33-BCE2E16-I

处理器型号 :T536MX-CEX
处理器主频Hz :1.6G
内存容量MB :2GB
存储容量MB :16GB
工作电压V :5
接口形式 :LGA
产品尺寸mm :45*43*3.5
工作温度℃ :-40~+85
功能特点:高性能四核A55，多核异构ARM+RISC-V，ECC保护，LPDDR4内存，工业级，支持Linux；

PDF ：

购买：
ECK33-B2N4E32-I

产品型号：ECK33-B2N4E32-I

处理器型号 :T536MX-CEN2
处理器主频Hz :1.6G
内存容量MB :4GB
存储容量MB :32GB
工作电压V :5
接口形式 :LGA
产品尺寸mm :45*43*3.5
工作温度℃ :-40~+85
功能特点:高性能四核A55，人工智能2TOPS NPU，多核异构ARM+RISC-V，ECC保护，LPDDR4内存，工业级，支持Linux；

PDF ：

购买：
ECK32-T527B4E32-N

产品型号：ECK32-T527B4E32-N

处理器型号 :T527M/MN
处理器主频Hz :1.8G
内存容量MB :4GB
存储容量MB :32GB
工作电压V :5.0
接口形式 :LGA
产品尺寸mm :45*43*3.5
工作温度℃ :-25~85
功能特点:高性能八核A55，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，宽温级，高性价比，支持Linux；

PDF ：

购买：
ECK32-T527B2E16-I

产品型号：ECK32-T527B2E16-I

处理器型号 :T527M/MN
处理器主频Hz :1.8G
内存容量MB :2GB
存储容量MB :16GB
工作电压V :5.0
接口形式 :LGA
产品尺寸mm :45*43*3.5
工作温度℃ :-40~85
功能特点:高性能八核A55，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，工业级，高性价比，支持Linux；

PDF ：

购买：
ECK32-T527BN4E32-N

产品型号：ECK32-T527BN4E32-N

处理器型号 :T527M/MN
处理器主频Hz :1.8G
内存容量MB :4GB
存储容量MB :32GB
工作电压V :5.0
接口形式 :LGA
产品尺寸mm :45*43*3.5
工作温度℃ :-25~85
功能特点:高性能八核A55，人工智能2TOPS NPU，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，宽温级，支持Linux；

PDF ：

购买：
ECK32-T527BN4E32-I

产品型号：ECK32-T527BN4E32-I

处理器型号 :T527M/MN
处理器主频Hz :1.8G
内存容量MB :4GB
存储容量MB :32GB
工作电压V :5.0
接口形式 :LGA
产品尺寸mm :45*43*3.5
工作温度℃ :-40~85
功能特点:高性能八核A55，人工智能2TOPS NPU，集成GPU，多核异构ARM+RISC-V，LPDDR4内存，工业级，支持Linux；

PDF ：

购买：
ECK30-T13IC1E8-I

产品型号：ECK30-T13IC1E8-I

处理器型号 :T113-i
处理器主频Hz :1.2G
内存容量MB :1G
存储容量MB :8G
工作电压V :5
接口形式 :BTB
产品尺寸mm :46*36*5.3mm
工作温度℃ :-40℃~85℃
功能特点:工业级，国产化，多核异构，高性价比，高可靠性

PDF ：

购买：
ECK30-T13IC5E8-I

产品型号：ECK30-T13IC5E8-I

处理器型号 :T113-i
处理器主频Hz :1.2G
内存容量MB :512
存储容量MB :8G
工作电压V :5
接口形式 :BTB
产品尺寸mm :46*36*5.3
工作温度℃ :-40~85
功能特点:工业级，国产化高性能，多核异构，高性价比，高可靠性

PDF ：

购买：
ECK30-T13IC2N2-I

产品型号：ECK30-T13IC2N2-I

处理器型号 :T113-i
处理器主频Hz :1.2G
内存容量MB :256
存储容量MB :256
工作电压V :5
接口形式 :BTB
产品尺寸mm :46*36*5.3
工作温度℃ :-40~85
功能特点:工业级，国产化高性能，多核异构，高性价比，高可靠性

PDF ：

购买：
ECK20-6Y28C5E8-I

产品型号：ECK20-6Y28C5E8-I

处理器型号 :MCIMX6Y2CVM08AB
处理器主频Hz :792M
内存容量MB :512
存储容量MB :8G
工作电压V :5
接口形式 :BTB
产品尺寸mm :46*36*6.8
工作温度℃ :-40~85
功能特点:工业级,低功耗,高性价比,高可靠性,支持Linux,支持QT

PDF ：

购买：
ECK20-6Y28C5E8-C

产品型号：ECK20-6Y28C5E8-C

处理器型号 :MCIMX6Y2CVM08AB
处理器主频Hz :792M
内存容量MB :512
存储容量MB :8G
工作电压V :5
接口形式 :BTB
产品尺寸mm :46*36*6.8
工作温度℃ : -0~70
功能特点:低功耗，高性价比，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK20-6Y28C2N5-I

产品型号：ECK20-6Y28C2N5-I

处理器型号 :MCIMX6Y2CVM08AB
处理器主频Hz :792M
内存容量MB :256
存储容量MB :512
工作电压V :5
接口形式 :BTB
产品尺寸mm :46*36*6.8
工作温度℃ :-40~85
功能特点:工业级，低功耗，高性价比，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK31-T13SA2MN2M

产品型号：ECK31-T13SA2MN2M

处理器型号 :T113-S4
处理器主频Hz :1.2G
内存容量MB :256
存储容量MB :256
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :35*29*3.0
工作温度℃ :-25 - 85
功能特点:全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT

PDF ：

购买：
ECK31-T13SA2ME8G

产品型号：ECK31-T13SA2ME8G

处理器型号 :T113-S4
处理器主频Hz :1.2G
内存容量MB :256
存储容量MB :8GB
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :35*29*3.0
工作温度℃ :-25 - 85
功能特点:全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT

PDF ：

购买：
ECK31-T13SA1MN2M

产品型号：ECK31-T13SA1MN2M

处理器型号 :T113-S3
处理器主频Hz :1.2G
内存容量MB :128
存储容量MB :256
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :35*29*3.0
工作温度℃ :-25 - 85
功能特点:全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT

PDF ：

购买：
ECK31-T13SA1ME8G

产品型号：ECK31-T13SA1ME8G

处理器型号 :T113-S3
处理器主频Hz :1.2G
内存容量MB :128
存储容量MB :8GB
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :35*29*3.0
工作温度℃ :-25 - 85
功能特点:全国产、极小尺寸、双核Cortex-A7、高清显示、高性价比、支持Linux、支持QT

PDF ：

购买：
ECK30-T13IA1GE8G-I

产品型号：ECK30-T13IA1GE8G-I

处理器型号 :T113-i
处理器主频Hz :1.2G
内存容量MB :1G
存储容量MB :8G
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :45*35*3.6
工作温度℃ : -40~ +85
功能特点:全国产工业级，双核ARM+RISC-V，高清显示，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK30-T13IA5ME8G-I

产品型号：ECK30-T13IA5ME8G-I

处理器型号 :T113-i
处理器主频Hz :1.2G
内存容量MB :512
存储容量MB :8G
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :45*35*3.6
工作温度℃ : -40~ +85
功能特点:全国产工业级，双核ARM+RISC-V，高清显示，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK30-T13IA2MN2M-I

产品型号：ECK30-T13IA2MN2M-I

处理器型号 :T113-i
处理器主频Hz :1.2G
内存容量MB :256
存储容量MB :256
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :45*35*3.6
工作温度℃ : -40~ +85
功能特点:全国产工业级，双核ARM+RISC-V，高清显示，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK20-6Y28A5ME8G-I

产品型号：ECK20-6Y28A5ME8G-I

处理器型号 :MCIMX6Y2CVM08AB
处理器主频Hz :792M
内存容量MB :512
存储容量MB :8GB
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :38*38*3
工作温度℃ :-40~+85
功能特点:工业级，低功耗，高性价比，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK20-6Y28A5ME8G-C

产品型号：ECK20-6Y28A5ME8G-C

处理器型号 :MCIMX6Y2CVM08AB
处理器主频Hz :792M
内存容量MB :512
存储容量MB :8GB
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :38*38*3
工作温度℃ :0 ~ 70
功能特点:低功耗，高性价比，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK20-6Y28A2MN5M-I

产品型号：ECK20-6Y28A2MN5M-I

处理器型号 :MCIMX6Y2CVM08AB
处理器主频Hz :792M
内存容量MB :256
存储容量MB :512
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :38*38*3
工作温度℃ :-40~+85
功能特点:工业级，低功耗，高性价比，高可靠性，支持Linux，支持QT

PDF ：

购买：
ECK10-131A2M2M-I

产品型号：ECK10-131A2M2M-I

处理器型号 :STM32MP131AAF3
处理器主频Hz :650M
内存容量MB :256
存储容量MB :256
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :38*32*3.1
工作温度℃ :-40~+85
功能特点:工业级控制主板、高性价比，高可靠性，低功耗

PDF ：

购买：
ECK10-135A5M5M-I

产品型号：ECK10-135A5M5M-I

处理器型号 :STM32MP135AAF3
处理器主频Hz :650M
内存容量MB :512
存储容量MB :512
工作电压V :5
接口形式 :邮票孔
产品尺寸mm :38*32*3.1
工作温度℃ :-40~+85
功能特点:工业控制计算机、高性价比，高可靠性，低功耗，工业级

PDF ：

购买：
