全国产全志T113-i处理器的ECK30系列核心板新品推荐

一、嵌入式核心板产品介绍

亿佰特ECK30-T13IA系列核心板是基于全志公司的T113-i处理器精心设计的多核异构处理器、工业级嵌入式核心板,采用邮票孔连接的低成本、低功耗、高性价比、高可靠性的全国产化工业级嵌入式核心板。ECK30系列核心板可广泛应用于工业控制、HMIIoT等领域。

全志公司的T113-i处理器是由双核ARM Cortex-A7RISC-VHiFi4 DSP三种异构处理器所组成,能够为用户提供高效的计算能力。同时还提供1路显示、1路数字摄像头、1路千兆以太网、3SDIO2USB6UART2CAN等丰富的数字I/O功能,同时还提供了模拟视频、模拟音频、ADC等丰富的模拟I/O功能。

ECK30-T13IA系列核心板包含3种具体产品型号,均采用全国产化工业级器件设计。ECK30系列核心板主要在内存容量、存储配置等方面有一些差异,客户可根据需求自行选择合适的型号。

产品选型和配置表

序号

产品型号

处理器型号

内存

存储

工作温度

1

ECK30-T13IA2MN2M-I

T113-i

256MB

DDR3

256MB

NAND

国产工业级

-40~ 85

2

ECK30-T13IA5ME8G-I

T113-i

512MB

DDR3

8GB

eMMC

国产工业级

-40~ 85

3

ECK30-T13IA1GE8G-I

T113-i

1GB

DDR3

8GB

eMMC

国产工业级

-40~ 85

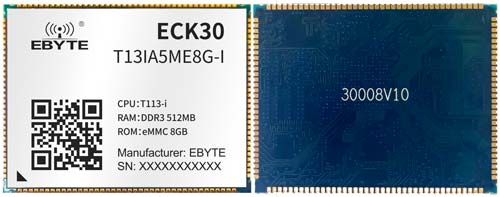

ECK30-T13IA系列核心板实物图(产品底面无器件)如下:

ECK30-T13IA系列核心板
实物图

二、嵌入式核心板产品特点

1、处理器:全志T113-i处理器:

u 双核ARM Cortex-A7,最高主频1.2GHz

u RISC-V

u HiFi4 DSP

2、在板贴装DDR3 SDRAM256MB/512MB/1GB容量可选;

3、在板存储:8GB eMMC256MB SPI NAND FLASH可选;

4、视频输出:

u 2LVDS输出,支持1920×1080@60fps

u 1路数字RGB输出,支持1920×1080@60fps

u 1MIPI DSI,支持4Lane,支持1920×1200@60fps

u 1CVBS输出,支持NTSCPAL制式;

u 1路串行RGBDBI)输出,支持240×32060fps

注:LVDS0LVDS1与数字RGB引脚复用,LVDS0MIPI DSI引脚复用,DBISPI1引脚复用;

5、视频输入:

u 1CSI8位并行接口,支持1920×1080@30fps

u 2CVBS输入,支持NTSCPAL制式;

6、音频接口:

u 集成Audio Codec

u 3路单声道MIC输入;

u 1路双声道LINE IN

u 1路双声道FM IN

u 1路差分LINE OUT

u 1路双声道Headphone输出;

7、网络:集成110/100/1000自适应以太网MAC,支持RMII/RGMII接口;

8、USB1USB2.0 DRD1USB2.0 HOST

9、SMHC:集成3SMHC控制器,引出2路到邮票孔;

10、4TWI,兼容I2C总线标准,支持标准模式(100Kbps)和高速模式(400Kbps)

11、2SPI,引出1路到邮票孔

12、6UART,最大波特率4Mbps

13、8PWM,最大输出频率24/100MHz,支持PWM输出、输入捕获;

14、2GPADC12位分辨率,最大采样率1MHz

15、4TPADC12位分辨率,最大采样率1MHz,支持4线电阻触摸屏;

16、1LRADC6位分辨率,最大采样率2KHz

17、1LEDC,支持1024LED串连,最大数据传输速率800Kbps

18、3I2S/PCM,支持全双工,采样率8KHz~48KHz

19、1DMIC,最高支持8通道,采样率8KHz~48KHz

20、1OWA,兼容S/PDIF协议;

21、2CIR1x CIR TX接口,1x CIR RX接口;

22、2CAN(CAN0CAN1),支持CAN 2.0ACAN 2.0B协议;

23、3JTAG,包含ARMRISC-VHiFi4 DSP JTAG

24、接口形式:140脚邮票孔,间距1.0mm

25、电源:单路DC +5V±10%@0.5A电源输入;

26、尺寸:45×35×3.6mm

27、工作温度:工业级:-40-85℃;

28、PCB工艺:8层板设计,沉金,无铅工艺;

1.3.嵌入式核心板场景应用场景

Ø 智能家居;

Ø 智能玩具;

Ø 智慧城市;

Ø 平板电脑

Ø 物联网网关

Ø 广告一体机

Ø 工业一体机

Ø 工业控制主板;

Ø 机器人、无人机。


ECK30系列核心板应用场景
